Восток-7 ВЗ-246 (исполнение 1) Вискозиметр проточный чашечный полный комплект с секундомером и термометром с поверкой

Поверка вискозиметра проточного В3-246 Восток-7, срок от 2 до 7 дней

Номер в ГРСИ РФ: 92069-24

Обзор преимуществ вискозиметра проточного чашечного В3-246 с поверкой Восток-7

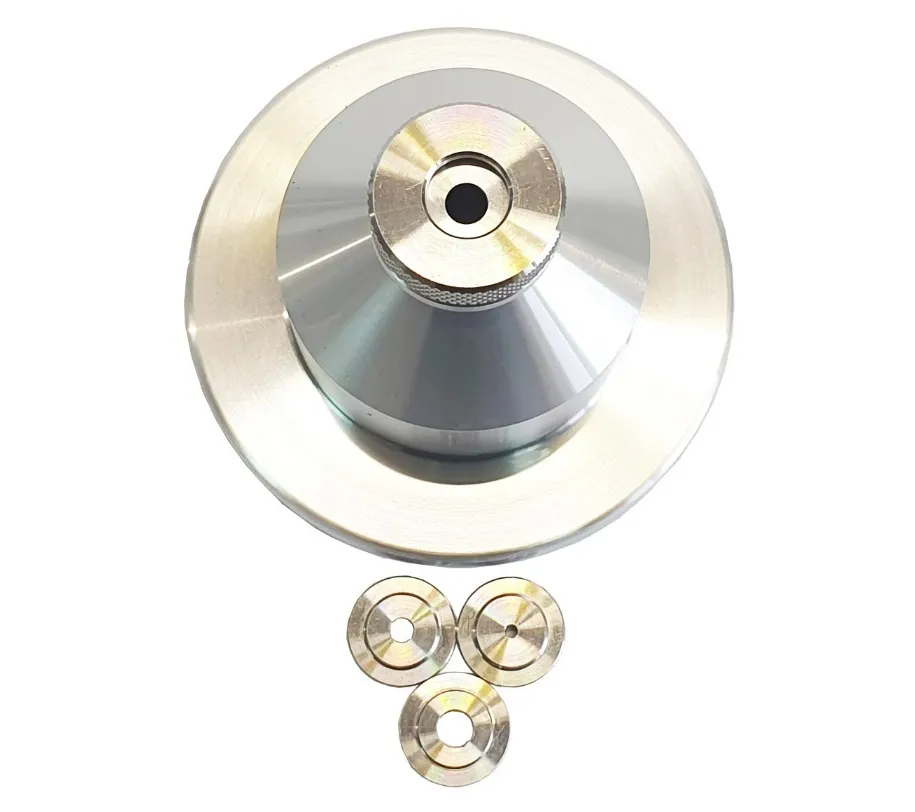

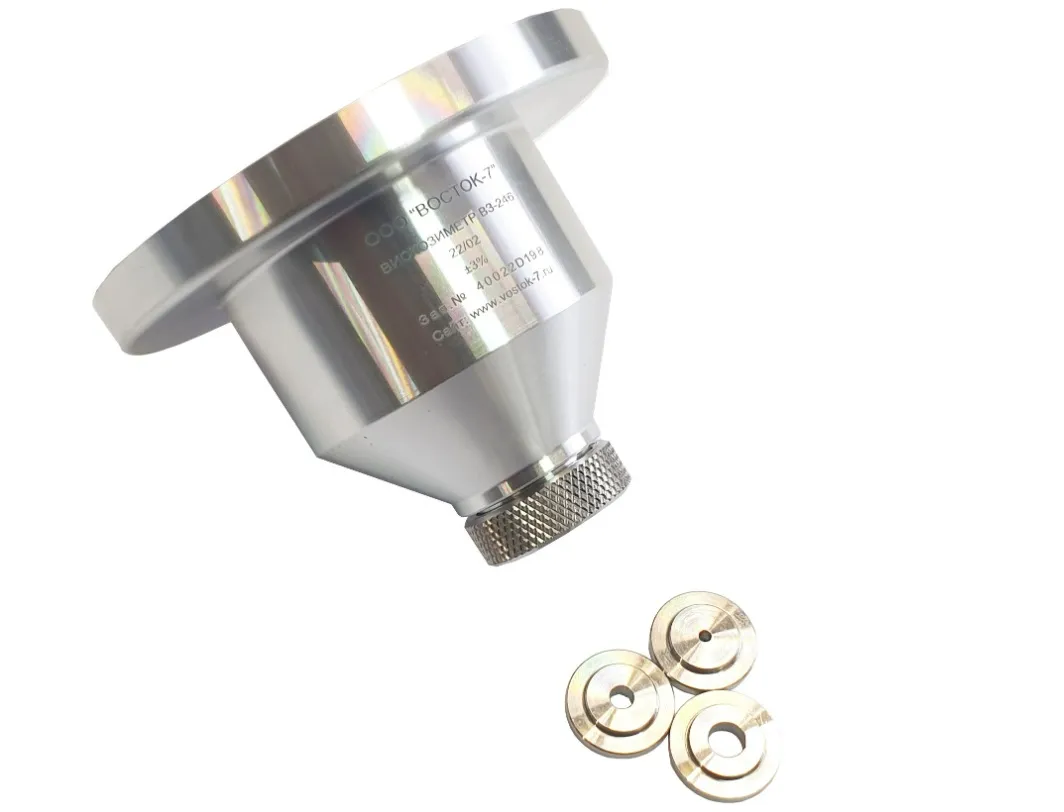

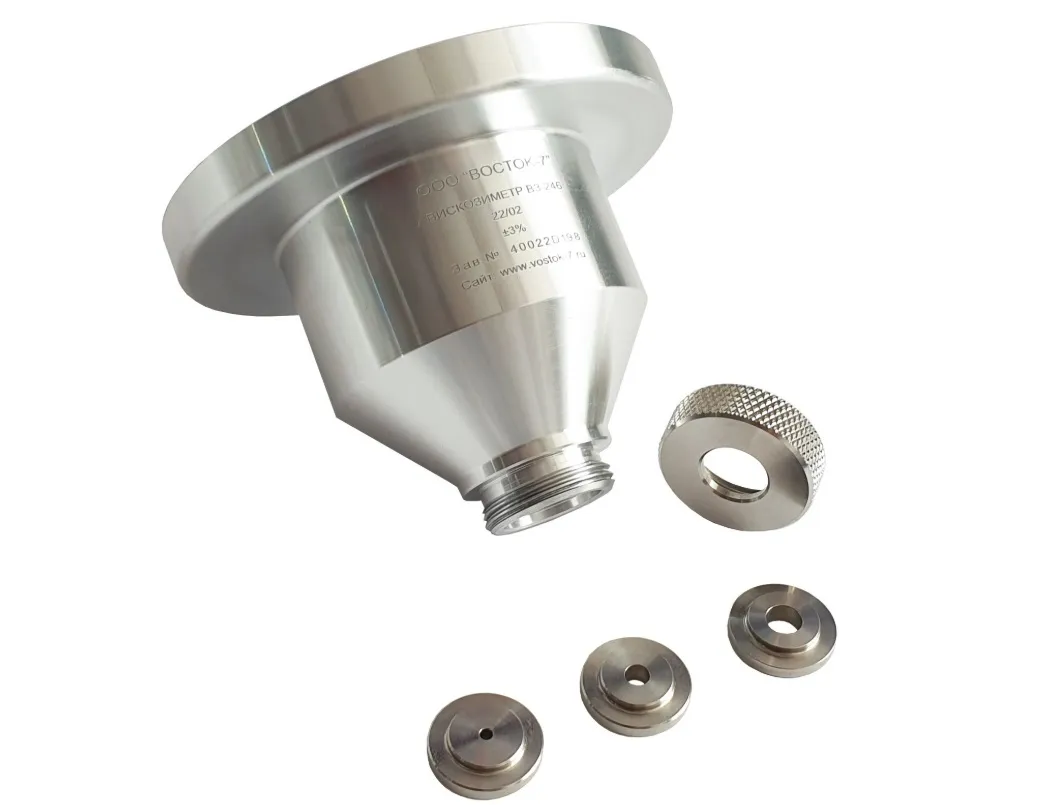

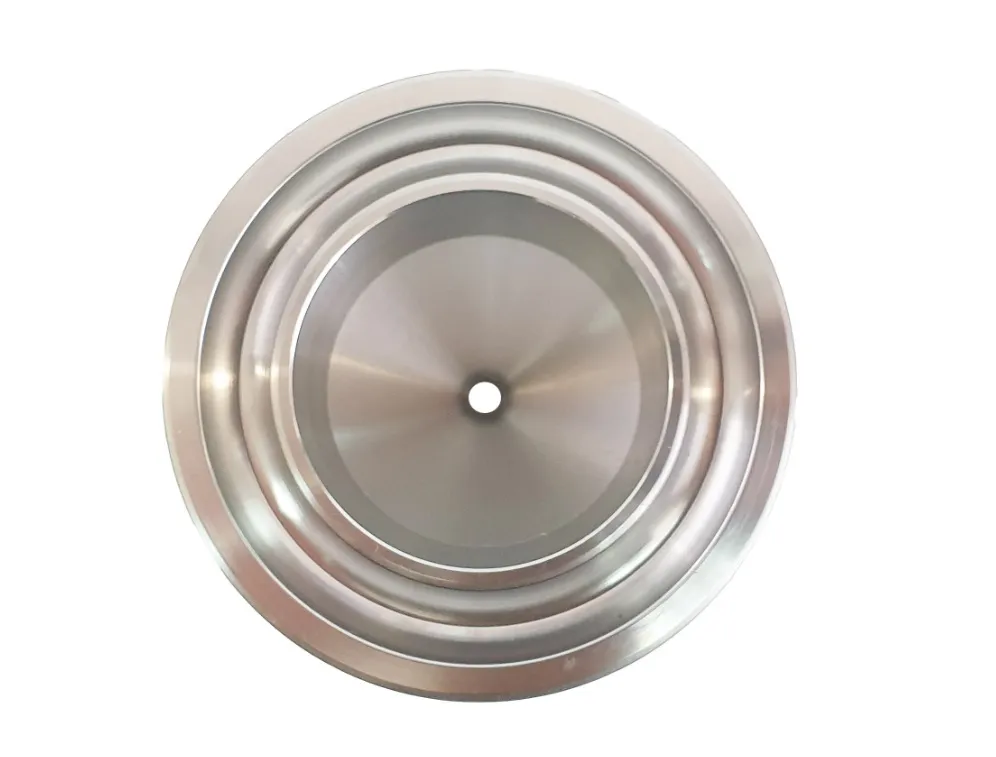

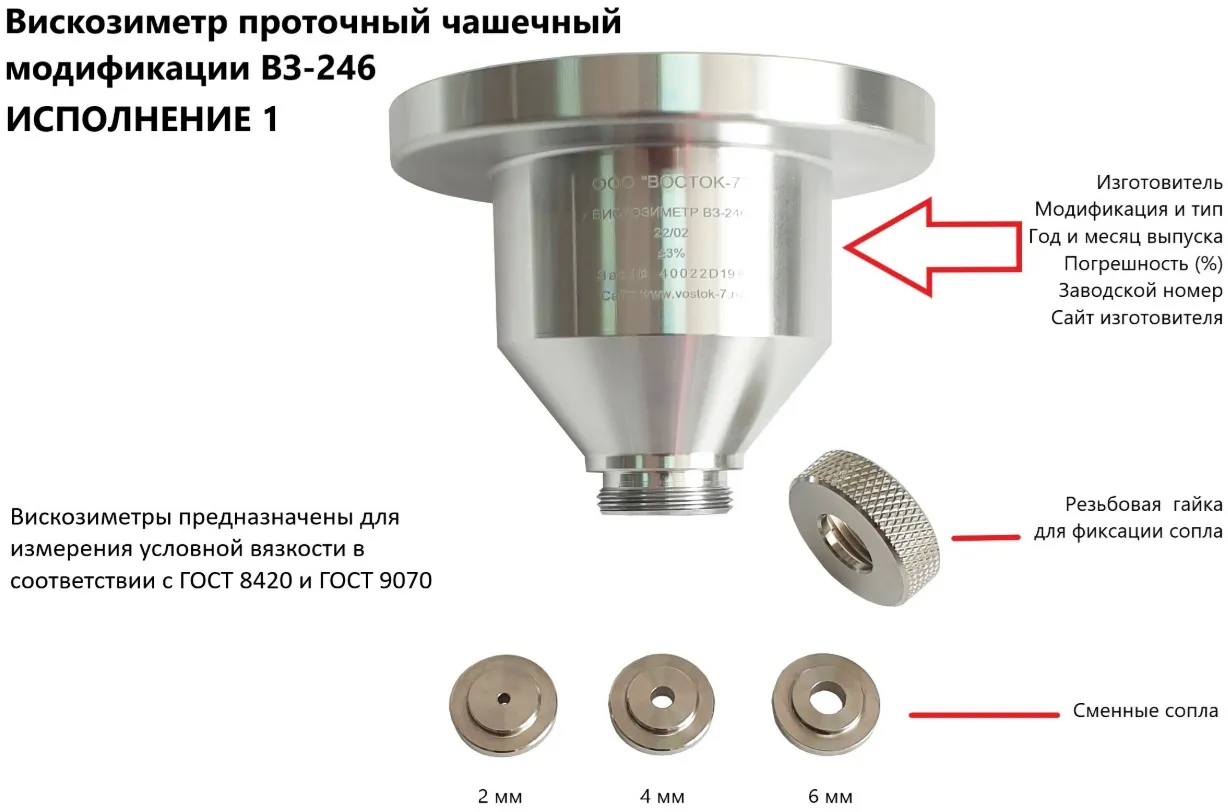

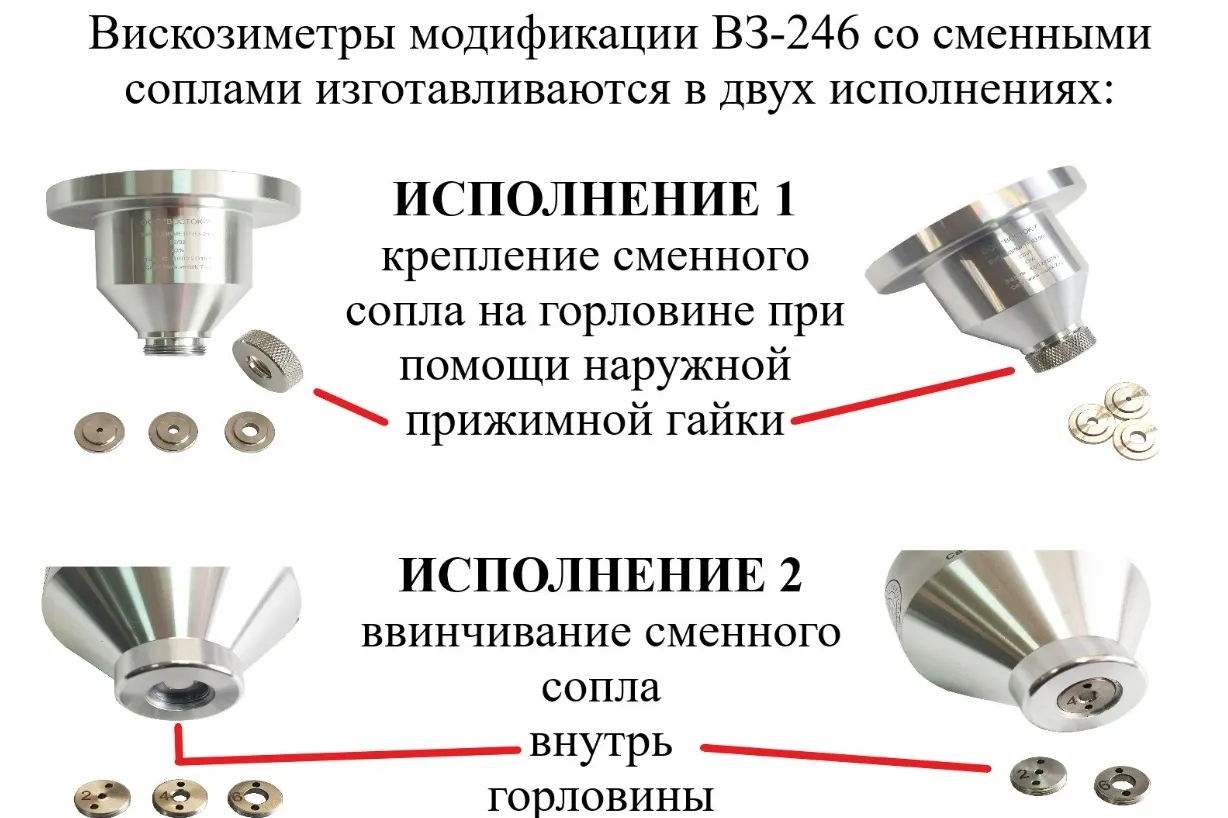

Вискозиметры проточные чашечные ВЗ модификации ВЗ-246 (исполнение 1 и исполнение 2) представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм, устанавливаемый на регулируемый штатив (стойку) с пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры со сменными соплами изготавливаются в двух исполнениях:

• крепление сменного сопла на горловине при помощи наружной прижимной гайки (исполнение 1)
• ввинчивание сменного сопла внутрь горловины (исполнение 2).

Вискозиметры предназначены для измерений условной вязкости в соответствии с ГОСТ 8420-22 (ISO 2431: 2019 NEQ). Обозначение модификации на изделии и при заказе: ВЗ-246.

Оптимальное время истечения для вискозиметра с соплами разного диаметра (ориентировочные показатели):

Важно! Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов:

Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.

• Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
• Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.

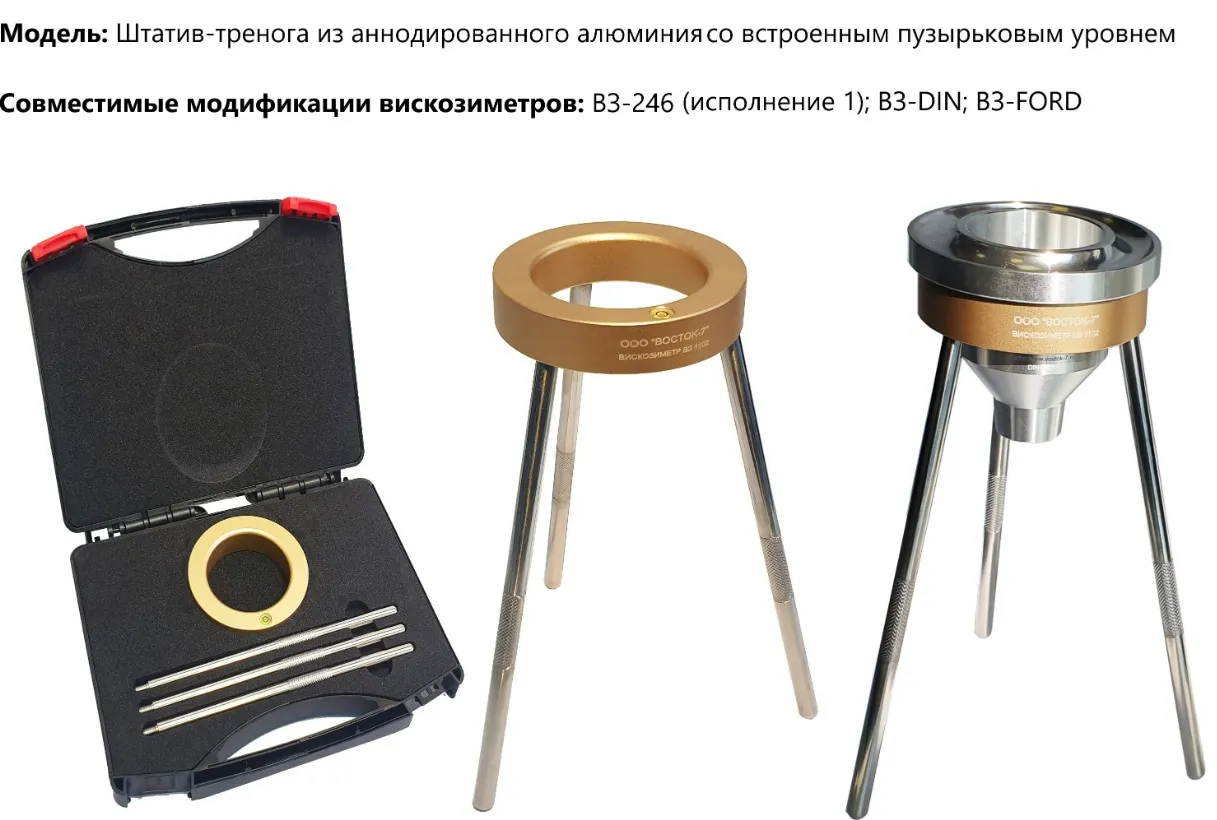

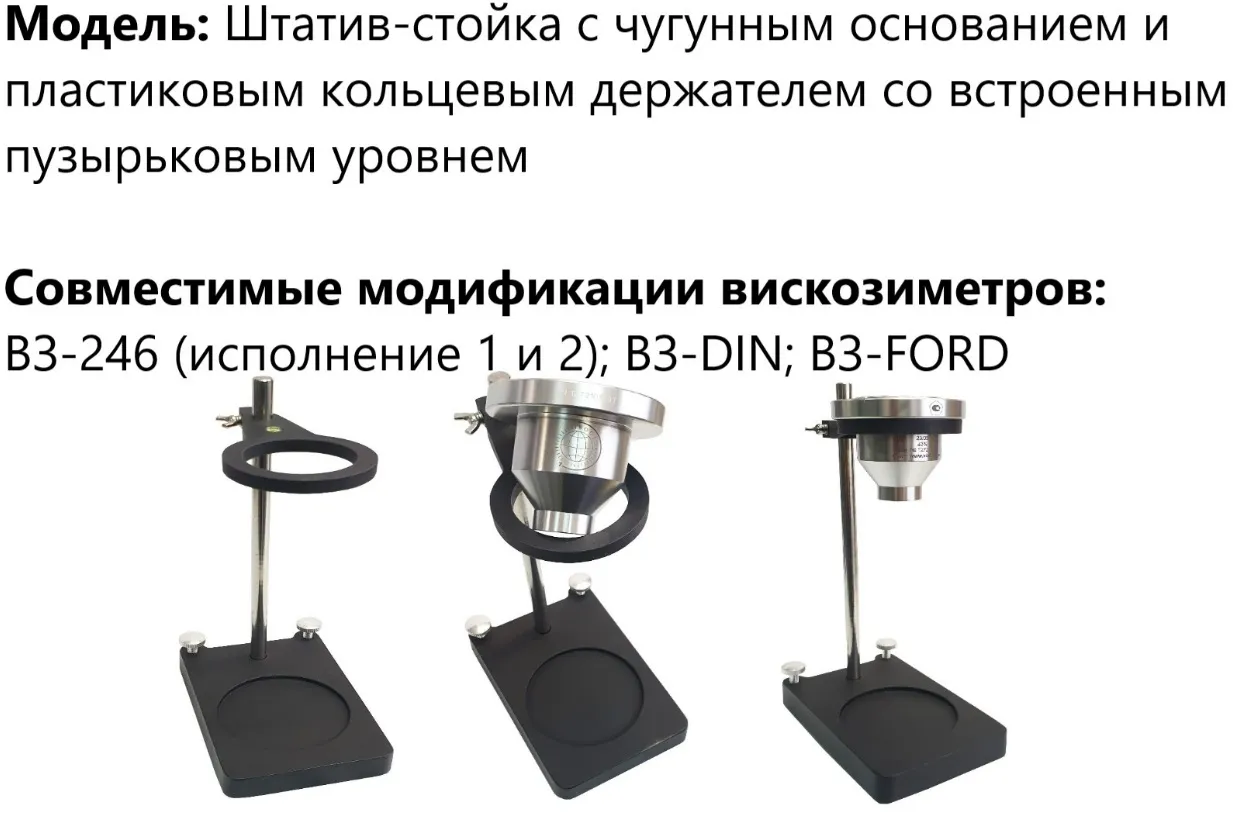

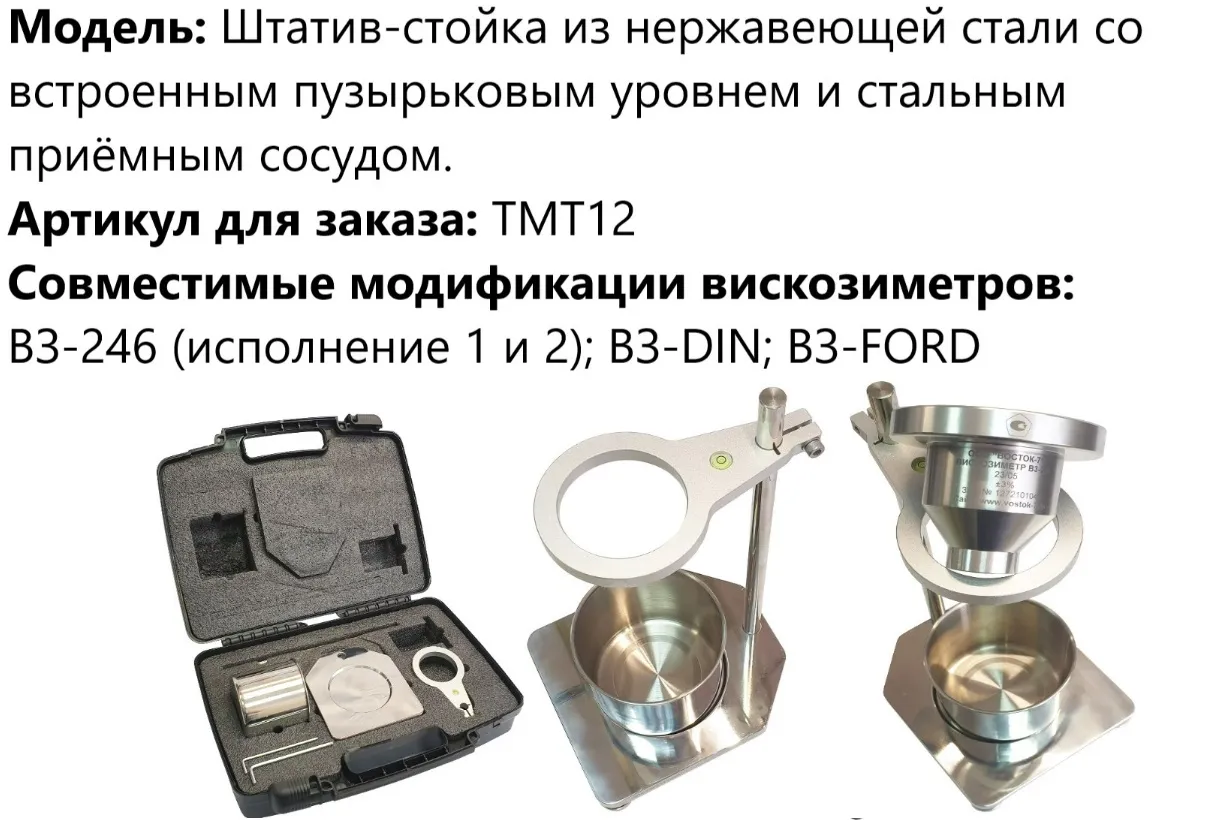

Таблица моделей штативов и их совместимость для размещения соответствующих модификаций вискозиметров ВЗ (штативы не входят в комплектацию вискозиметра и заказываются дополнительно)

 Метрологическая информация.

Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.

Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.

В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:

• монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры на штативе”).
• погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).

Назначение средства измерений

Вискозиметры проточные чашечные предназначены для измерений условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских и приближающихся к ним по свойствам жидкостей (смолы, полимерные дисперсии и т. п.).

Время истечения жидкости определяют с помощью секундомера

Описание средства измерений

Принцип действия вискозиметров основан на измерении времени непрерывного истечения испытуемой жидкости определенного объёма (100 мл) через выходное отверстие сопла соответствующего диаметра под действием силы тяжести.

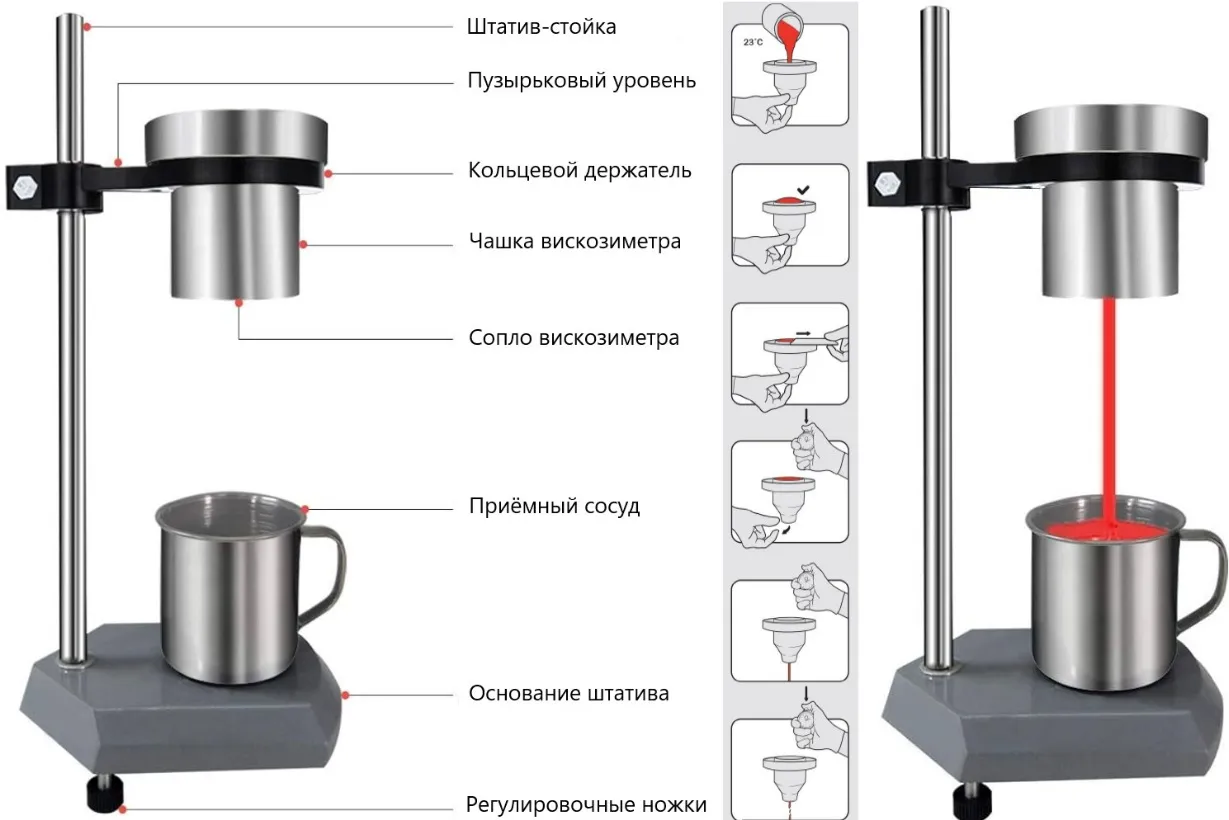

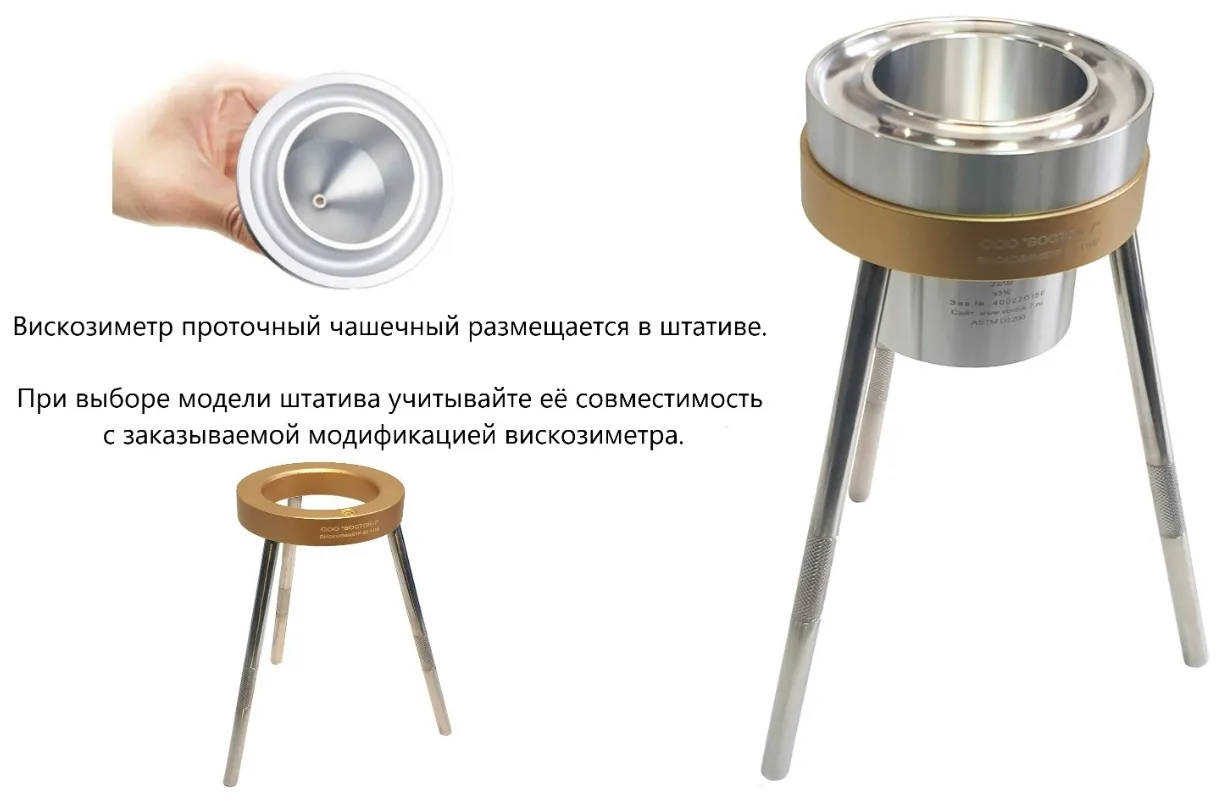

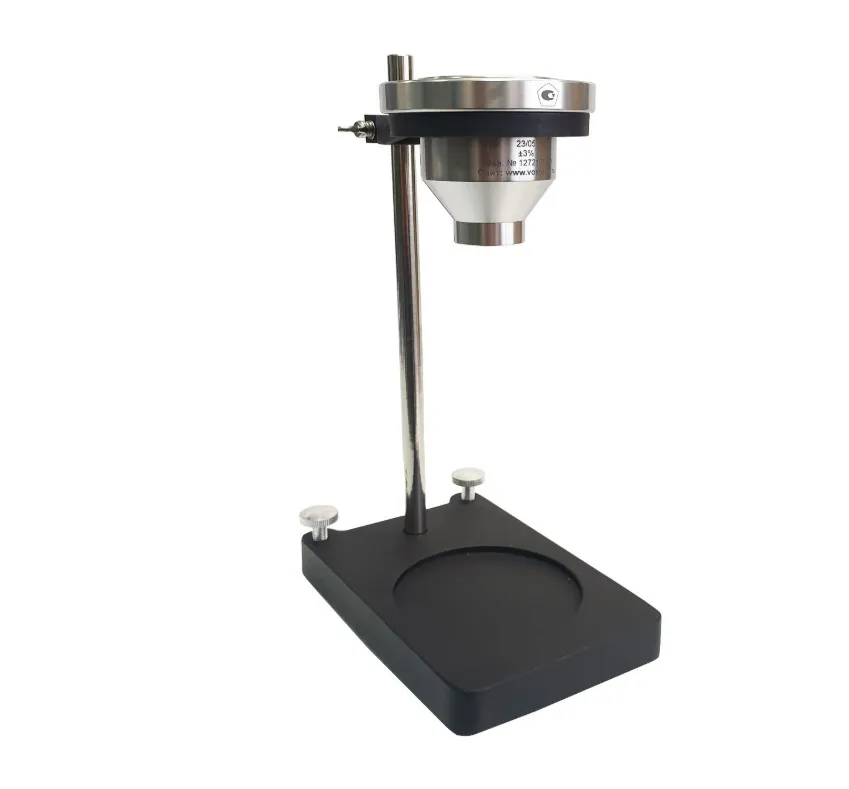

Вискозиметры изготавливаются из анодированного алюминия и представляют собой резервуар, выполненный в виде воронки (чаши) со сменными соплами или с запрессованным не сменным соплом, и могут поставляться отдельно или со штативом выбранного исполнения (модели) с кольцевым держателем и пузырьковым уровнем (ватерпасом). Модель штатива и необходимость его поставки определяется при заказе на поставку вискозиметра.

Технические характеристики вискозиметра проточного чашечного В3-246 с поверкой Восток-7

Таблица 1 - Метрологические характеристики вискозиметров ВЗ-246.

Таблица 2 - Технические характеристики вискозиметров ВЗ-246.

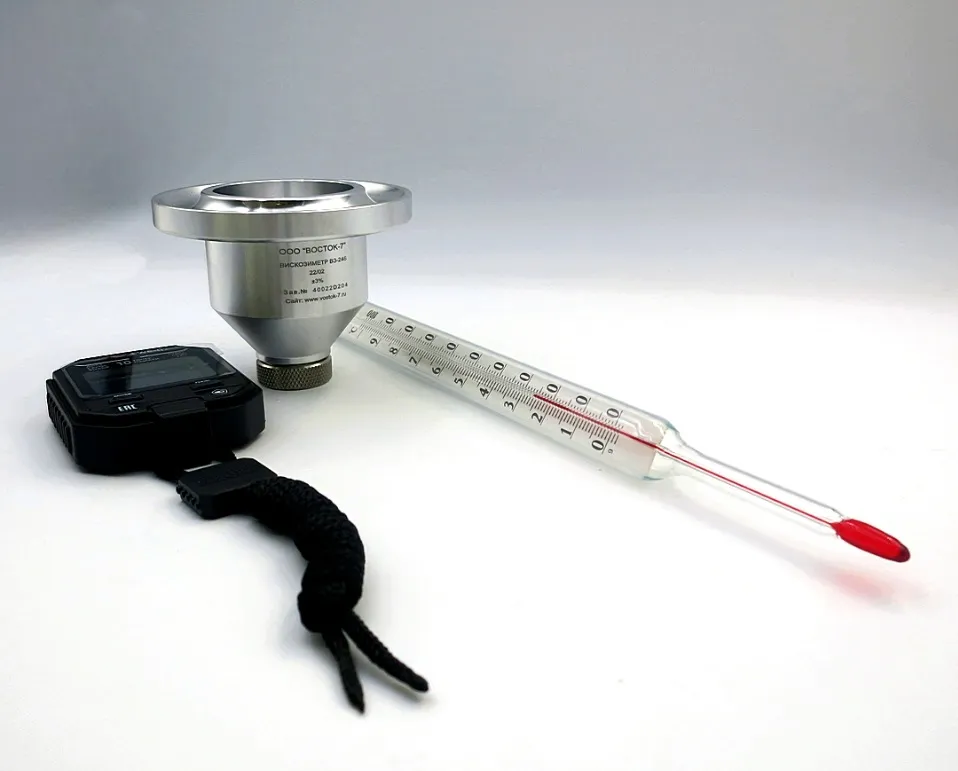

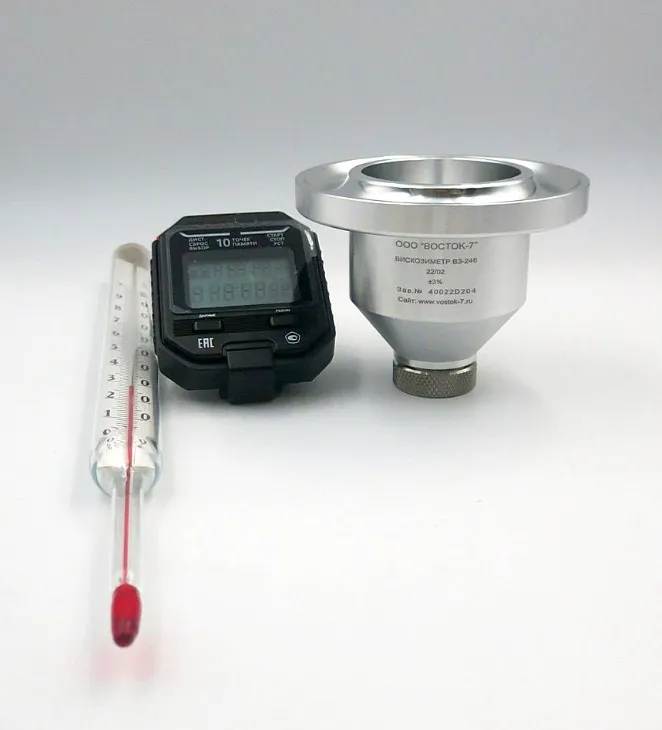

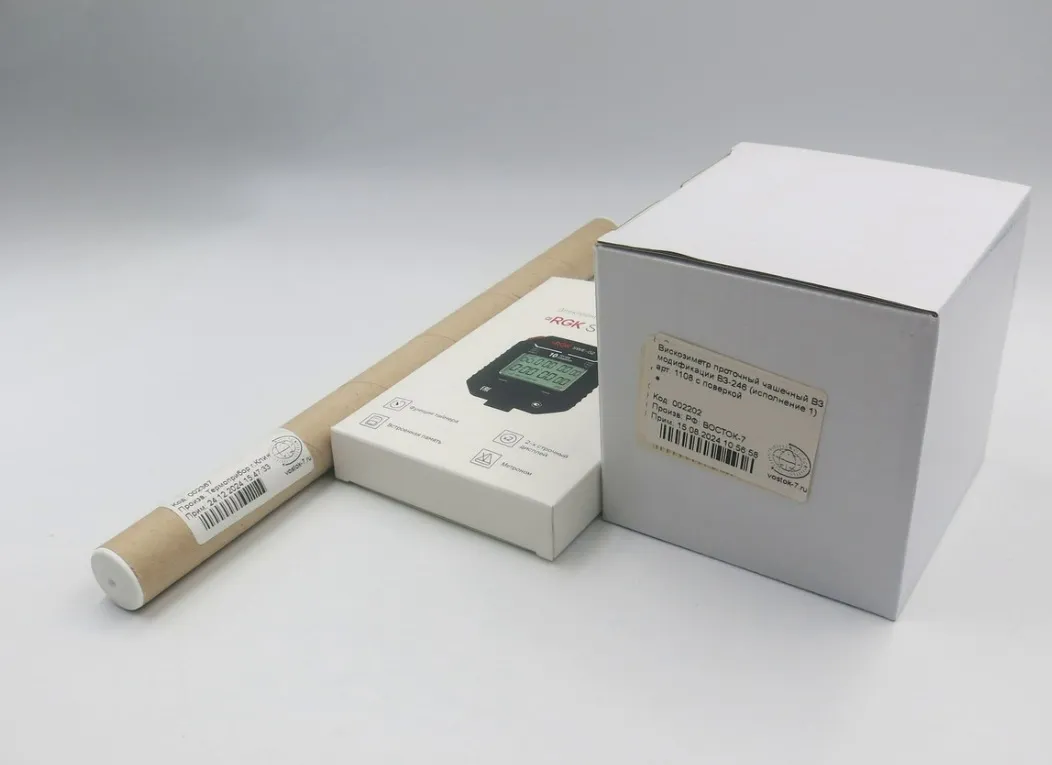

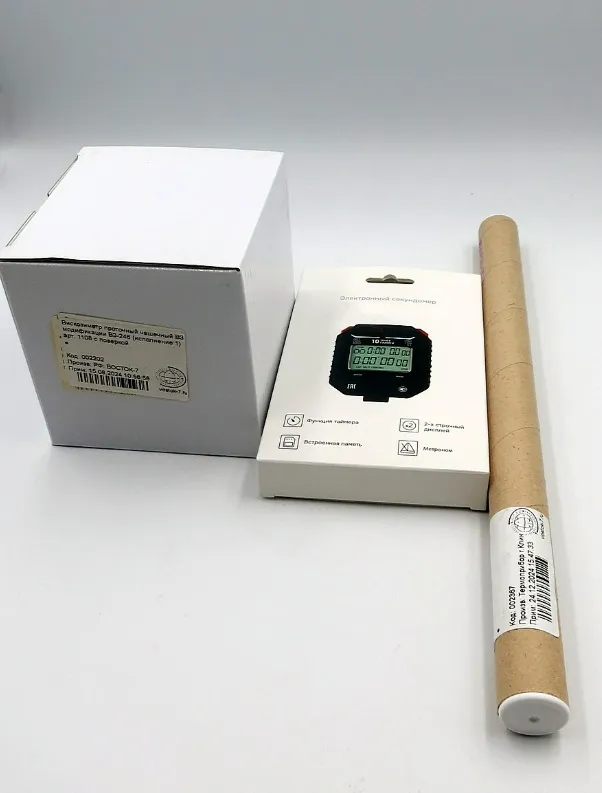

Комплект поставки вискозиметра проточного чашечного В3-246 с поверкой Восток-7

1. Вискозиметр проточный чашечный ВЗ выбранной модификации и исполнения 1  - 1 шт.
2. Термометр технический стеклянный жидкостный ТТЖ (0/+100) (с поверкой) - 1 шт.
3. Цифровой секундомер (с поверкой) - 1 шт.

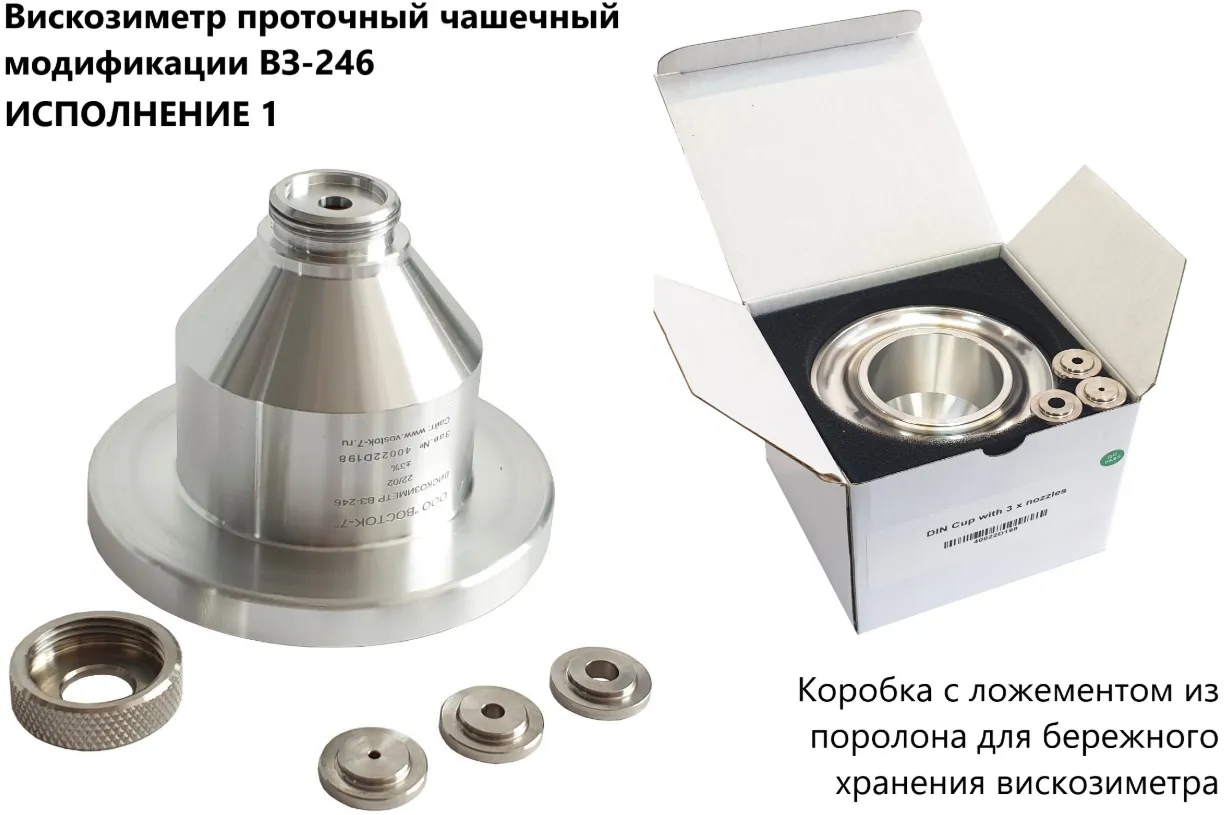

4. Картонная упаковочная коробка с ложементом из поролона для хранения вискозиметра - 1 шт.
5. Штатив выбранной модели2) - по заказу
6. Упаковочный кейс для штатива3) - 1 шт.
7. Дополнительное оборудование и отдельные принадлежности4) - по заказу
8. Руководство по эксплуатации с Паспортом - 1 экз.
9. Пластина из стекла размером не менее 90×120 мм или алюминиевый диск диаметром не менее 55 мм - 1 шт.2)
10. Сосуд приёмный вместимостью до 500 см3 - 1 шт.2)

1) Модификация и исполнение вискозиметра ВЗ определяется при заказе.
2) Поставляется по отдельному заказу (при необходимости).
3) Поставляется при заказе штатива (при необходимости).
4) По отдельному заказу возможна поставка:
- покровного стекла диаметром 10 мм для удаления излишков жидкости с пузырьковым уровнем,
- стального приёмного сосуда/лабораторного стакана вместимостью 500 см3,
- штуцеров (2 шт.) из нержавеющей стали для подвода/отвода теплоносителя и герметика (1 шт.) для штатива-треноги с термокожухом,
- и др.
