Восток-7 Вискозиметр ВЗ-FORD

(0)
Наличие товара: Уточняйте

Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости.

Перейти к описанию
Контроль Вязкости ЛКМ
Производитель: ВОСТОК-7
Страна производства Россия
Быстрая
Доставка
Гарантия
Производителя
Онлайн
Поддержка
Актуальную цену, наличие уточняйте у Вашего менеджера.
от: 60 374 Р
Последняя цена продажи
Получить счет на оплату Подробнее



Обзор преимущества вискозиметра ВЗ-FORD Восток-7

Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.

Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.

В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:
  • монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры чашечные”).
  • погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).
Назначение.

Вискозиметр проточный чашечный (далее вискозиметр) предназначен для определения условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских или приближающихся к ним жидкостей (полуфабрикаты, смолы и т. д.).

Вискозиметр состоит из резервуара, выполненного в виде воронки, и штатива. Принцип действия вискозиметра основан на измерении времени непрерывного истечения испытуемой жидкости в количестве 100 мл через калиброванное сопло под действием силы тяжести. Вискозиметр измеряет условную вязкость по времени истечения жидких лакокрасочных материалов. Измеряемая кинематическая вязкость обычно выражается в секундах (с) времени истечения. Если стандартами предусмотрены методы пересчёта, то значение условной вязкости t в секундах может быть конвертировано в значение кинематической вязкости в Сантистокс (сСт).

Вискозиметры проточные чашечные выпускаются в следующих модификациях:

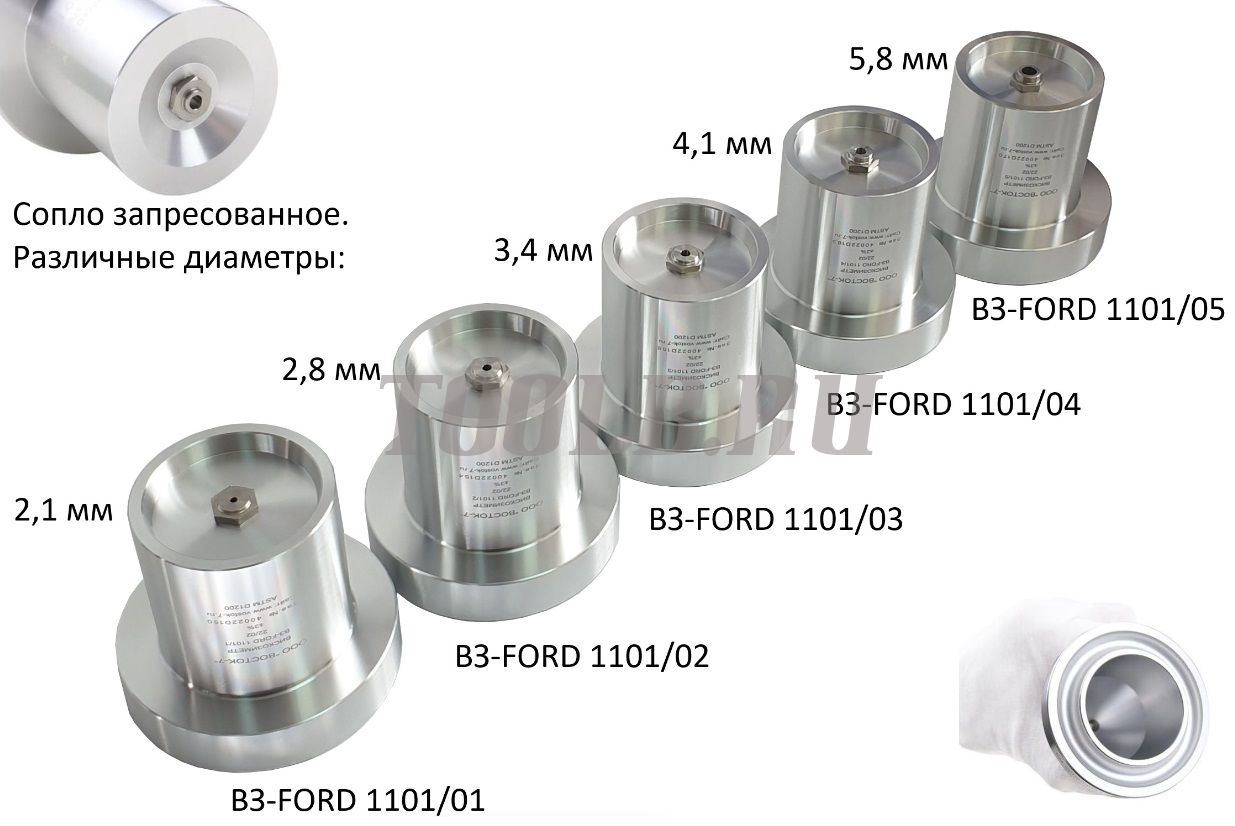

  • ВЗ-FORD (типы ВЗ-FORD 1101/01; ВЗ-FORD 1101/02; ВЗ-FORD 1101/03; ВЗ-FORD 1101/04; ВЗ-FORD 1101/05) представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным не сменным соплом 2,1; 2,8; 3,4; 4,1 и 5,8 мм соответственно, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с методиками ГОСТ 8420 и стандартами ASTM D1200, D333 и D365.
Общий вид

 Вискозиметры модификаций ВЗ-246 и ВЗ-DIN

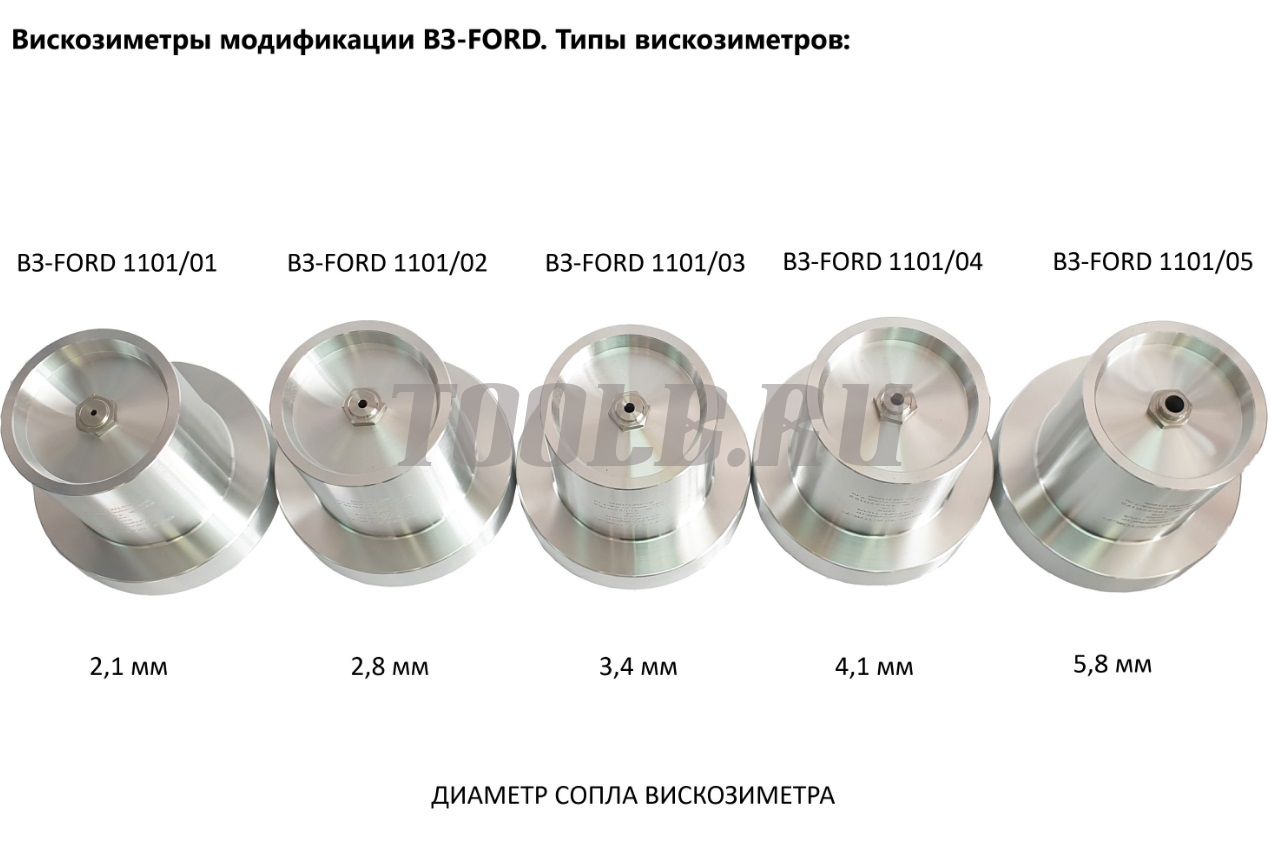

 Вискозиметры модификаций ВЗ-FORD
 Вискозиметр в штативе-треноге со встроенным ватерпасом
(пузырьковым уровнем)

Оптимальное время истечения для вискозиметров В3-246 с соплами разного диаметра (ориентировочные показатели):


 Тип вискозиметра
 Диаметр сопла, мм
 Оптимальный диапазон времени истечения, с

ВЗ-246

2
 от 70 до 300
4
 от 20 до 200*
6
 от 20 до 200

*Допускается измерять вискозиметром с диаметром сопла 4 мм время истечения от 12 до 200 с при разбавлении материала до рабочей вязкости.

Важно. Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов:
  • Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
  • Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
  • Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.
Технические характеристики вискозиметра ВЗ-FORD Восток-7

Наименование характеристики
Значение
ВЗ-246
ВЗ-DIN
ВЗ-FORD
Диапазон измерения времени истечения жидкости при температуре (20,0 ± 0,2) °С, с:
для сопла диаметром 2 мм
для сопла диаметром 4 мм
для сопла диаметром 6 мм
для сопла диаметром 8 мм
для сопла диаметром 2,1 мм
для сопла диаметром 2,8 мм
для сопла диаметром 3,4 мм
для сопла диаметром 4,1 мм
для сопла диаметром 5,8 мм


70-300
12-200
20-200
-
-
-
-
-
-


25-150
25-150
25-150
25-250
-
-
-
-
-


-
-
-
-
55-100
40-100
30-100
30-100
30-100
Пределы допускаемой относительной погрешности измерения времени истечения, %, не более
±3
±10


Технические характеристики вискозиметров
Наименование характеристики
Значение
ВЗ-246
ВЗ-DIN
ВЗ-FORD
Рабочая температура вискозиметра и образца жидкости, 0С:
20±0,2
23,0±0,5
25,0±0,2
Диаметр отверстия сопла, мм
2,00±0,02
4,00±0,02
6,00±0,02
2,00±0,02
4,00±0,02
6,00±0,02
8,00±0,02
2,10±0,02
2,8±0,02
3,40±0,02
4,10±0,02
5,80±0,02
Высота сопла, мм
4,0±0,1
8,4±0,1
8,4±0,1
10,2±0,1
10,2±0,1
10,2±0,1
Замеряемая вязкость, cSt:
для сопла диаметром 2 мм
для сопла диаметром 4 мм
для сопла диаметром 6 мм
для сопла диаметром 8 мм
для сопла диаметром 2,1 мм
для сопла диаметром 2,8 мм
для сопла диаметром 3,4 мм
для сопла диаметром 4,1 мм
для сопла диаметром 5,8 мм

15-30
112-685
550-1500
-
-
-
-
-
-

15-30
112-685
550-1500
1200-3000
-
-
-
-
-

-
-
-
-
10-35
25-120
49-220
70-370
200-1200
Вместимость резервуара, см3 (мл)
100±1
Материал резервуара и фланца
Алюминий
Материал штатива-треноги
Кольцо – алюминий, ножки – нержавеющая сталь
Материал сопла
Нержавеющая сталь
Габаритные размеры вискозиметра без штатива (ØxH), мм, не более
92х73
82х73,5
Масса вискозиметра без штатива, кг, не более
0,21
0,29
Габаритные размеры штатива-треноги (ØxH), мм, не более
85х189
Масса штатива-треноги, кг, не более
0,34
Условия эксплуатации:
атмосферное давление, кПа
относительная влажность, %

96–104
45-80
Условия хранения
-10…+35 0С, 0,1 МПа, отн. вл. ≤80%
Срок службы прибора, лет, не менее
12
Средняя наработка на отказ, ч, не менее
15000
Гарантийный срок, лет, не менее
2

Комплект поставки вискозиметра ВЗ-FORD Восток-7
  1. Вискозиметр проточный чашечный модификации ВЗ-246 - 1 шт.
  2. Коробка с ложементом из поролона для хранения вискозиметра -  1 шт.
  3. Штатив-тренога со встроенным пузырьковым уровнем для установки в нём вискозиметра (единый для всех модификаций вискозиметров) -  На заказ
  4. Упаковочный противоударный кейс для штатива-треноги - 1 шт.
  5. Руководство по эксплуатации с Паспортом и Методикой поверки (если применимо) -  1 экз.
Дополнительная комплектация
  • Термометр с ценой деления не более 0,50С и с погрешностью измерений не более 0,20С (напр. термометр ТН-3 по ГОСТ 400-80) - на заказ
  • Секундомер с ценой деления 0,5 сек. и погрешностью не более 0,2с - на заказ
  • Пластина из стекла размером не менее 90*120 мм или алюминиевый диск диаметром не менее 55 мм - на заказ
  • Сосуд вместимостью 110-150 см3 -  на заказ
