В7-220 виброметр портативный

Артикул: 001372
(0)
Наличие товара: Звоните 8-495-774-92-72

Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и наушников-стетоскопа к прибору для прослушивания звука вибрации

Перейти к описанию
Производитель: ВОСТОК-7
Страна производства Россия
Быстрая
Доставка
Гарантия
Производителя
Онлайн
Поддержка
Цены на сайте, могут не соответствовать действительности. Актуальную цену, и наличие уточняйте у Вашего менеджера.
Большинство производителей приостановили прием заказов и отгрузки (до стабилизации ситуации), товар остался в единичных экземплярах на складе.

Информация на сайте не является публичной офертой. ГК РФ 437
Актуальную цену, наличие уточняйте у Вашего менеджера.
от: 134 110 Р
Получить счет на оплату Подробнее


Обзор преимуществ измерителя вибраций (виброметра) В7-220

Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.

Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из выносного датчика ускорений, соединённого с измерительным блоком с помощью кабеля. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика, соответствующий величине виброускорений, и производит одинарное или двойное интегрирование для измерений виброскорости и виброперемещений.

Виброметр позволяет измерять амплитудное значение виброускорения, среднее квадратическое значение (СКЗ) виброскорости и размах виброперемещений.

Описание функционала моделей виброметров В7 для облегчения выбора:

Виброметр В7-317 измеряет среднее квадратическое значение виброскорости при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

Виброметр В7-327 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

Виброметр В7-337 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле различного механического оборудования, особенно поршневого оборудования – прибор использует метод оптимизированной фильтрации для обеспечения стабильной и точной индикации измерений в условиях множественных помех (установка фильтра низких частот), измеряет пиковые данные виброускорения и пиковые значения виброперемещений, оснащён памятью и режимом контроля качества (предупреждения о превышении предела заданных параметров). Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии.

Виброметр В7-357 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, отображает на дисплее и распечатывает на принтере спектральные диаграммы в реальном времени при контроле дисбаланса и несоосности подшипников качения и зубчатых передач, а также может измерять скорость вращения при контроле вибрации вращающихся и возвратно-поступательных машин – можно использовать для контроля числа оборотов (или собственной частоты). Прибор оснащён памятью. Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии.

Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.

Технические характеристики измерителя вибраций (виброметра) В7-220


Наименование характеристики
Значение
В7-357
В7-220
Диапазон измерений СКЗ
виброскорости, мм/с
от 0,1 до 800
от 0,1 до 199,9
Диапазон измерений размаха
виброперемещений, мм
от 0,001 до 10
от 0,001 до 1,999
Диапазон измерений амплитуд
виброускорений, м/с2
от 0,1 до 392
от 0,1 до 199,9
Диапазон частот при измерениях:
-виброскорости, Гц
-виброперемещений, Гц
-виброускорений, Гц

от 10 до 1000
от 10 до 500
от 10 до 10000

от 5 до 1000
от 5 до 500
от 5 до 15000
Пределы допускаемой
относительной погрешности
измерений СКЗ виброскорости, %
±10
(в диапазоне частот
от 10 до 20 Гц)
±5
(в диапазоне частот
св. 20 до 1000 Гц)
±10
(в диапазоне частот
от 5 до 20 Гц)
±5
(в диапазоне частот
св. 20 до 1000 Гц)
Пределы допускаемой
относительной погрешности
измерений амплитуды
виброускорений, %
±10
(в диапазоне частот
от 10 до 20 Гц)
±5
(в диапазоне частот
св. 20 до 10000 Гц)
±10
(в диапазоне частот
от 5до 20 Гц)
±5
(в диапазоне частот
св. 20 до 15000 Гц)
Пределы допускаемой
относительной погрешности
измерений размаха
виброперемещений, %
±10
(в диапазоне частот
от 10 до 20 Гц)
±5
(в диапазоне частот
св. 20 до 500 Гц)
±10
(в диапазоне частот
от 5 до 20 Гц)
±5
(в диапазоне частот
св. 20 до 500 Гц)

 Таблица 3 – Основные технические характеристики


Наименование характеристики
Значение
В7-317/В7-327
В7-337
В7-357
В7-220
Диапазон индицируемых скоростей вращения, об/мин
-
-
от 30 до 300000
-
Диапазон индицируемых собственных частот, Гц
-
-
от 0,5 до 5000
-
Дисплей
1.5”
3.5
3.5”
1.5”
Память
-
+
+
-
Возможность использования щупа
-
+
+
+
Возможность использования датчика температуры и стетоскопа
(погрешность 1%, дискретность 1 0С)
-
-
-
+
Напряжение питания от источника постоянного тока, В
12
Потребляемая мощность, Вт, не более
1
Габаритные размеры, мм, не более:
длина;
ширина;
высота

150
23
18

178
78,5
28

185
68
30
Масса, г, не более
56
230
200
Условия эксплуатации:
температура окружающей среды, ºС
относительная влажность, %, не более

от +15 до +35

98
Время наработки на отказ, ч, не менее
10000
Средний срок службы, лет
10

Габариты, мм185*68*30
Вес, кг0,2

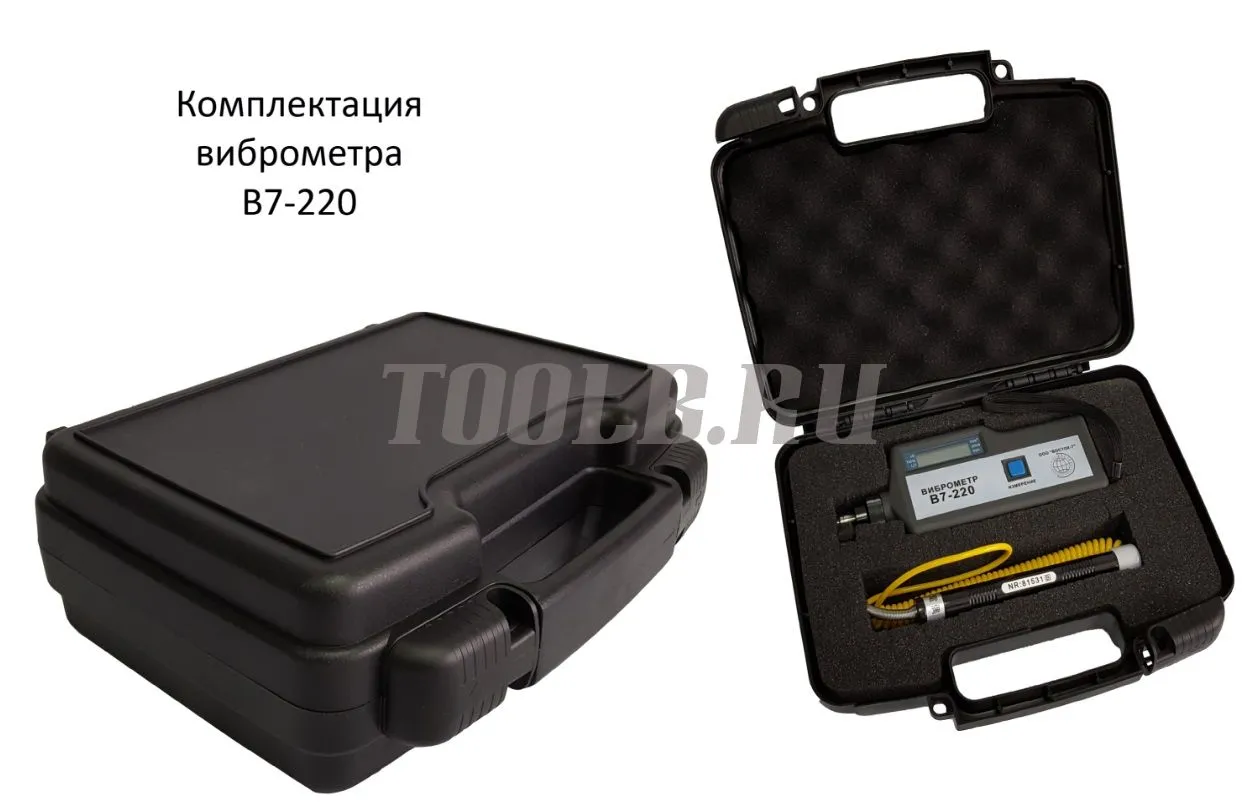

Комплект поставки измерителя вибраций (виброметра) В7-220


Модель
Наименование
К-во
Все
Руководство по эксплуатации с Паспортом
Свидетельство о поверке (ФГИС АРШИН)
1 экз.
1 экз.
В7-317,
В7-327
Виброметр со встроенным датчиком (без 2 шт. батареек AG13/LR44/SR44)
Кожаный чехол
Отвёртка
Картонная коробка
1 шт.
1 шт.
1 шт.
1 шт.
В7-337
Виброметр
Выносной датчик с кабелем
Магнитное основание с резьбой М5
Адаптер питания 5В/1000мА
Упаковочный кейс
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
В7-557
Виброметр
Выносной датчик с кабелем
Магнитное основание с резьбой М5
Адаптер питания 9В/1000мА
Рулон бумаги термопринтера
Упаковочный кейс
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
1 шт.
В7-220
Виброметр В7-220 (без батарейки Крона LR61/6F22) на выбор:
·         с выносным датчиком

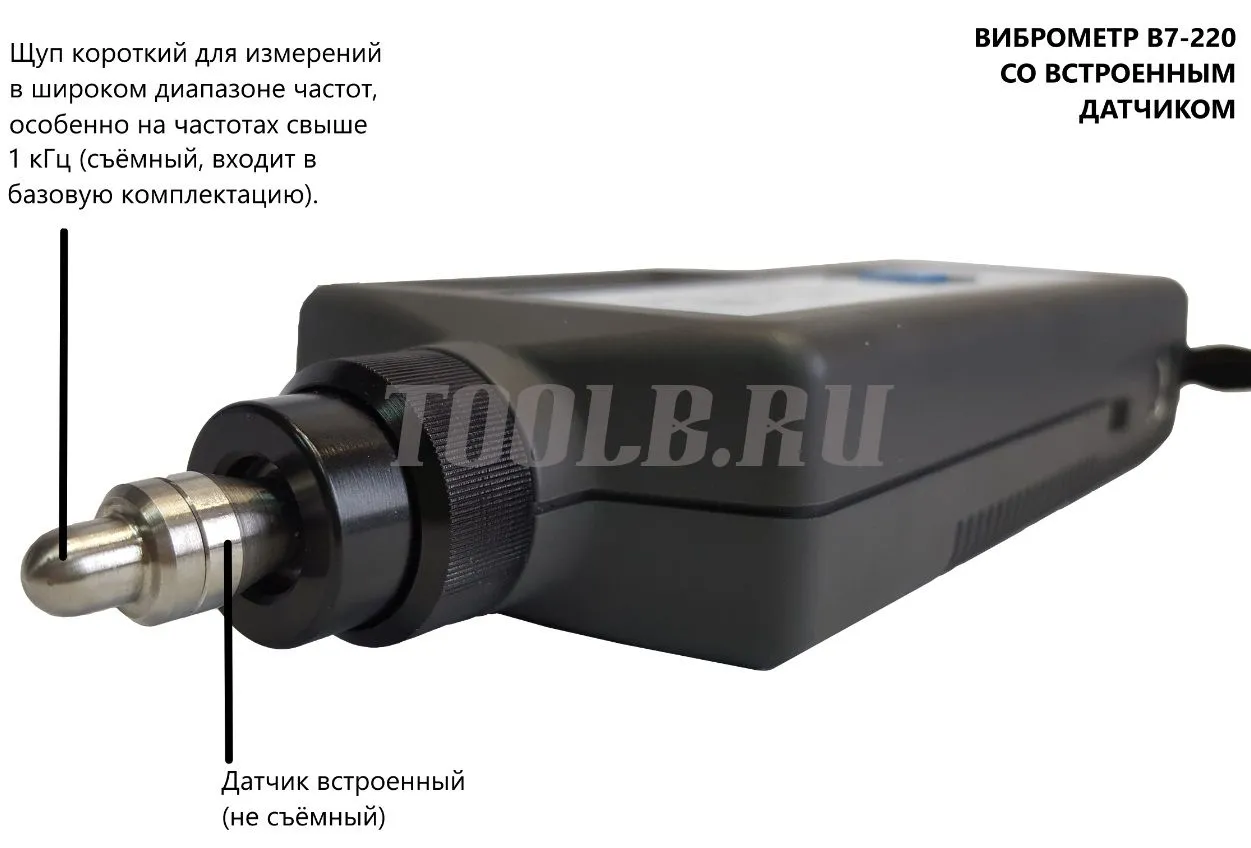

·         со встроенным датчиком и щупом коротким для измерений на высоких частотах
Упаковочный кейс
1 шт.



1 шт.
Дополнительная комплектация
В7-557
ПО обработки данных с USB-кабелем для связи с ПК
Щуп со штифтом М5 для датчика
Лазерный датчик частоты вращения с кабелем 1,2 м и 2 свето-возвращающие метки
На заказ
На заказ

На заказ
В7-220

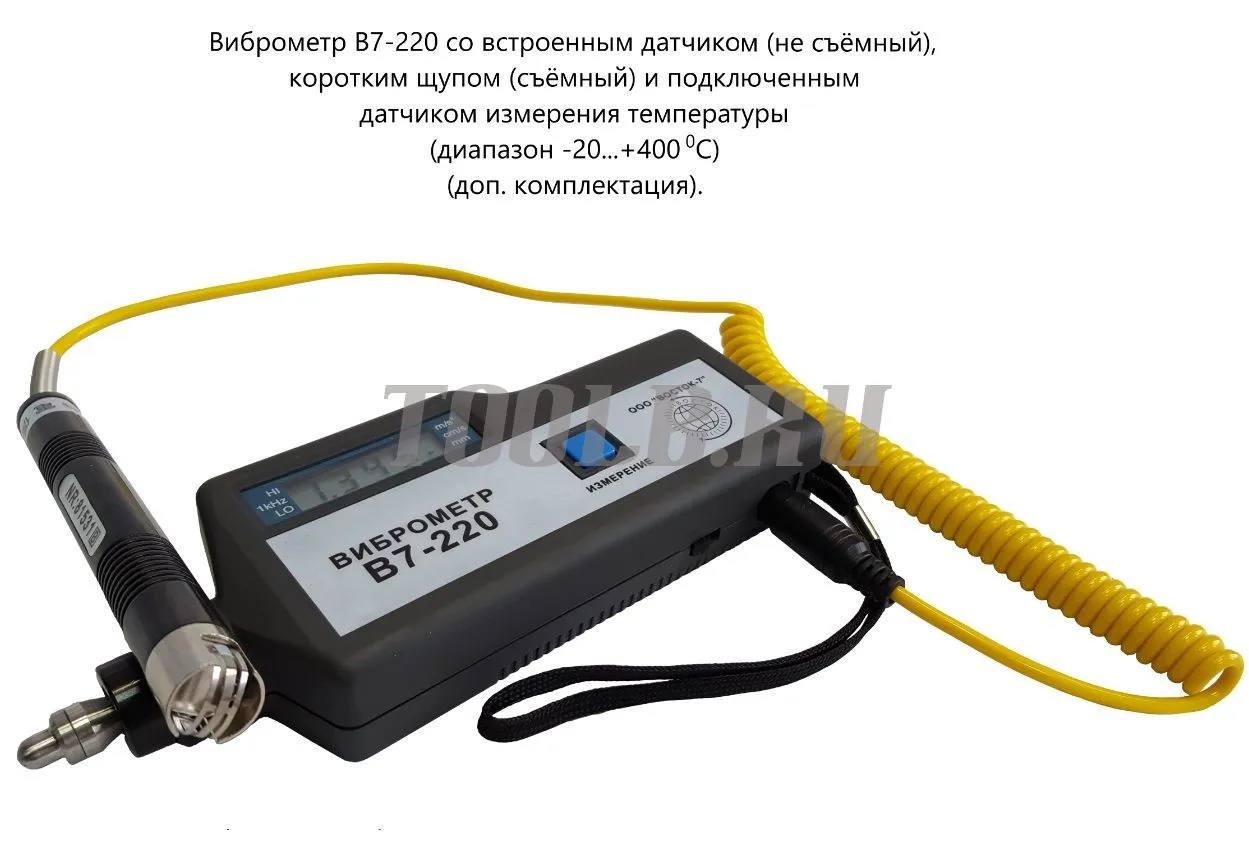

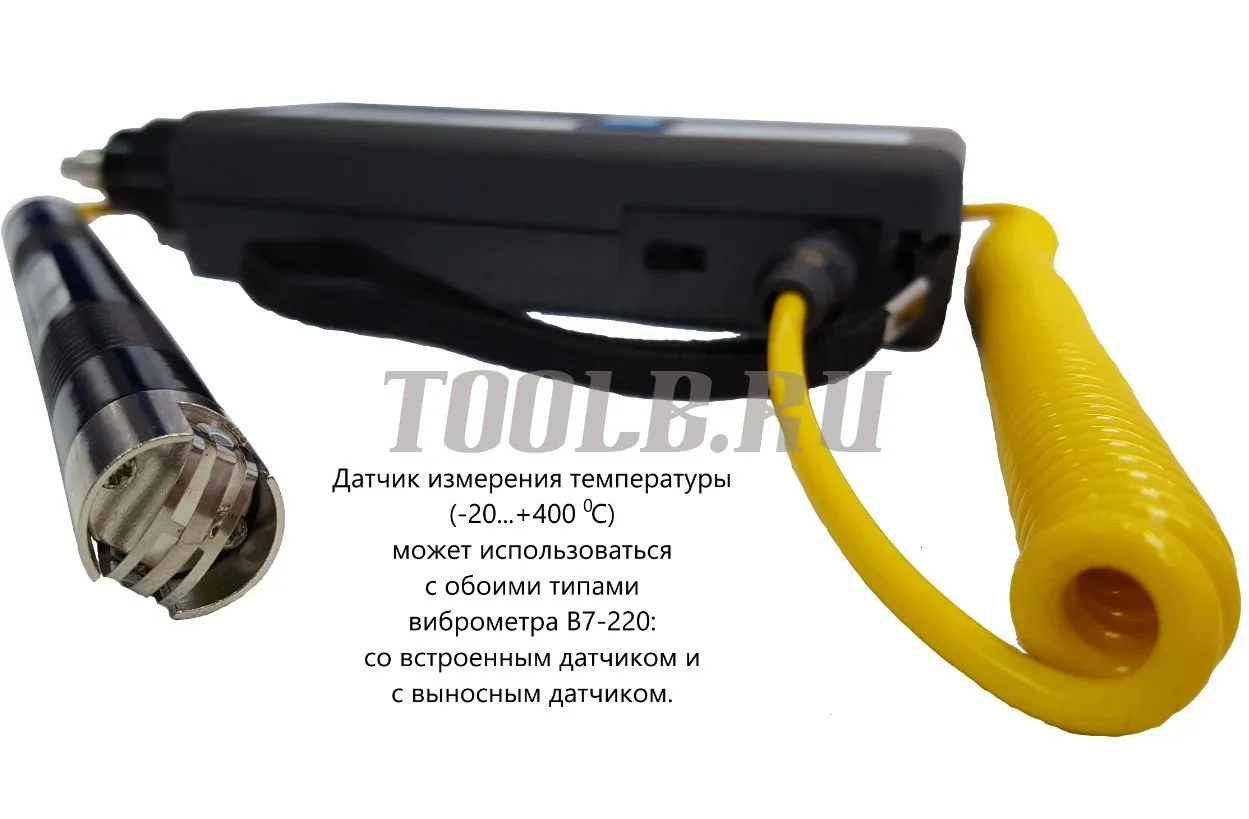

Выносной датчик измерения температуры (термопара тип К,
диапазон -20…+4000С) с кабелем
Щуп длинный для измерений в диапазоне низких частот от 10 Гц до 1 кГц
Магнитное основание с резьбой М5

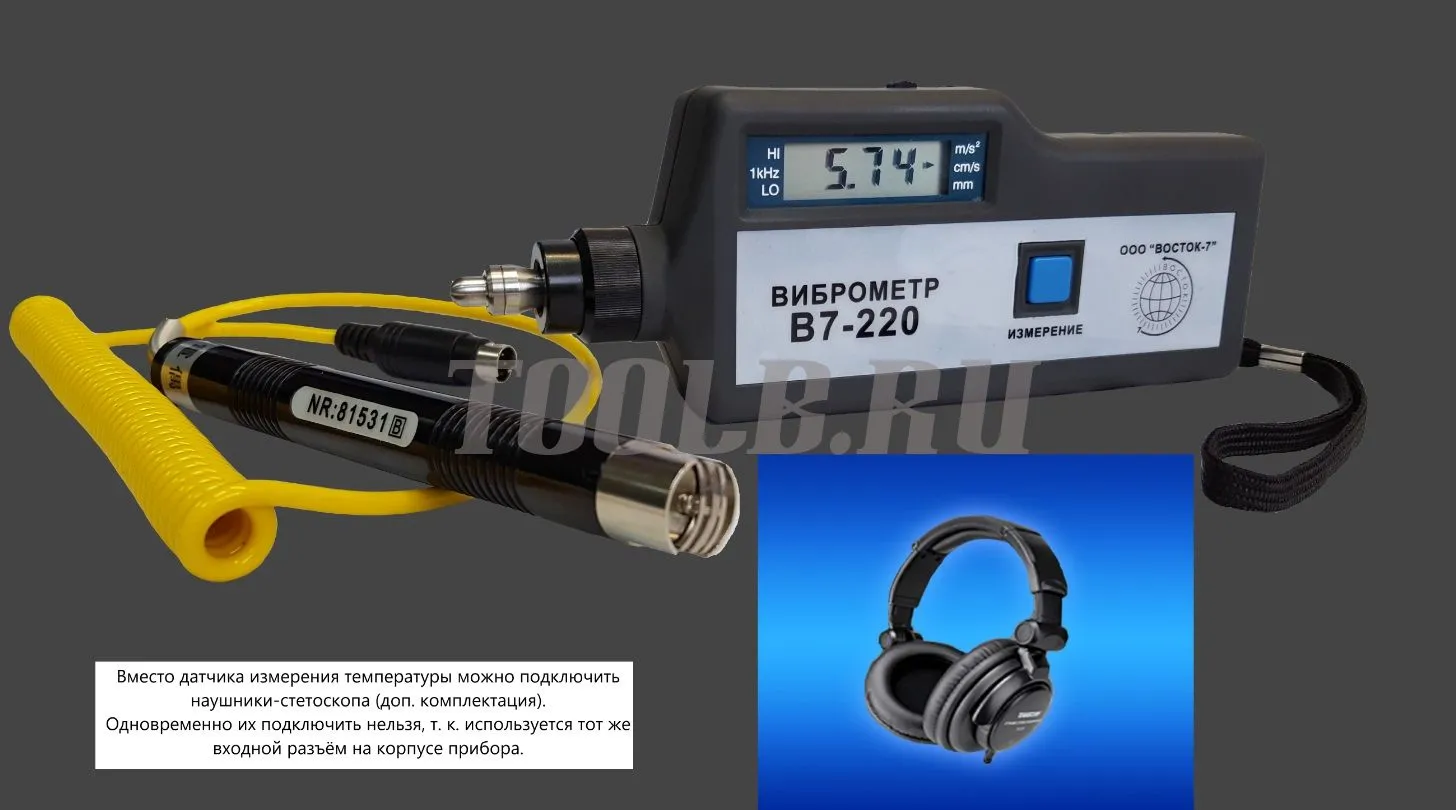

Наушники-стетоскопа 2B 10кОм

На заказ
На заказ
На заказ
На заказ
