Восток-7 Вискозиметр BЗ-246
Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости.
Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.
Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.
В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:
- монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры чашечные”).
- погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).
Вискозиметр проточный чашечный (далее вискозиметр) предназначен для определения условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских или приближающихся к ним жидкостей (полуфабрикаты, смолы и т. д.).
Вискозиметр состоит из резервуара, выполненного в виде воронки, и штатива. Принцип действия вискозиметра основан на измерении времени непрерывного истечения испытуемой жидкости в количестве 100 мл через калиброванное сопло под действием силы тяжести. Вискозиметр измеряет условную вязкость по времени истечения жидких лакокрасочных материалов. Измеряемая кинематическая вязкость обычно выражается в секундах (с) времени истечения. Если стандартами предусмотрены методы пересчёта, то значение условной вязкости t в секундах может быть конвертировано в значение кинематической вязкости в Сантистокс (сСт).
Вискозиметры проточные чашечные выпускаются в следующих модификациях:

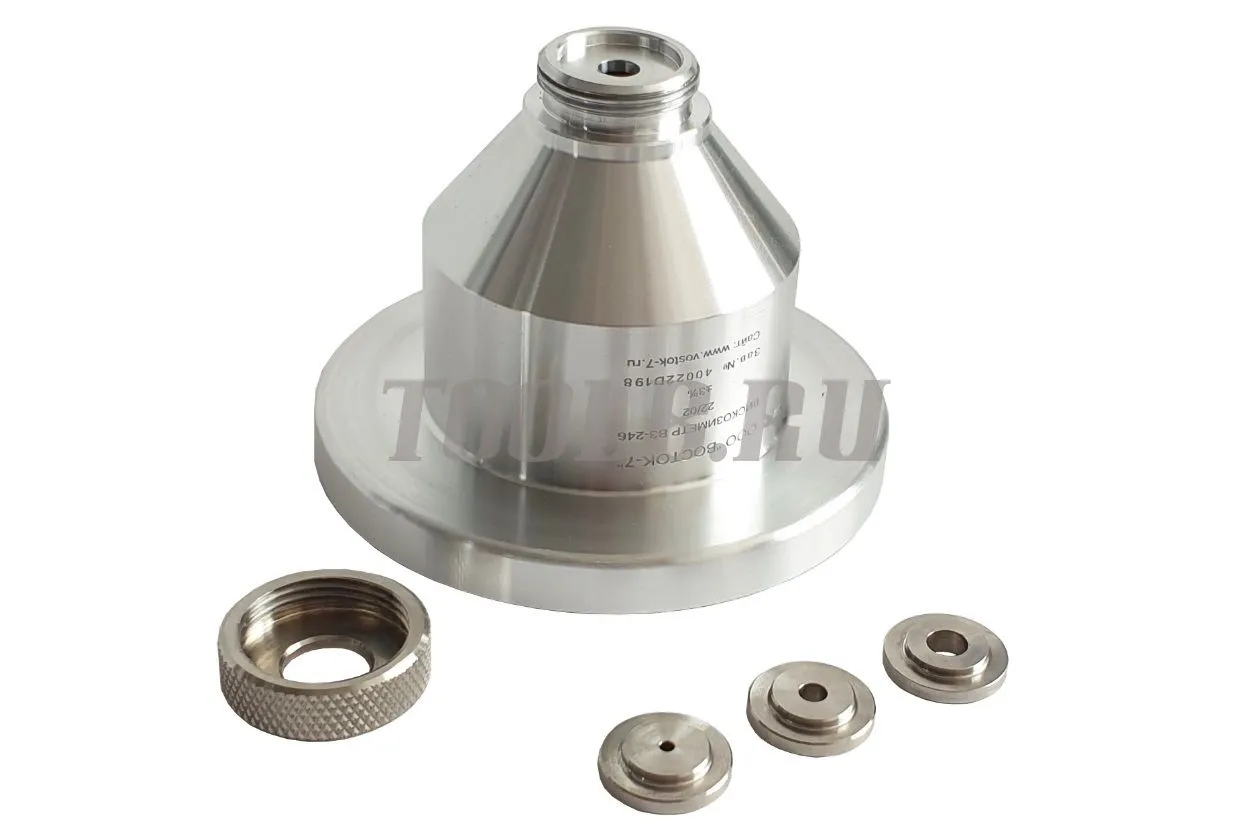

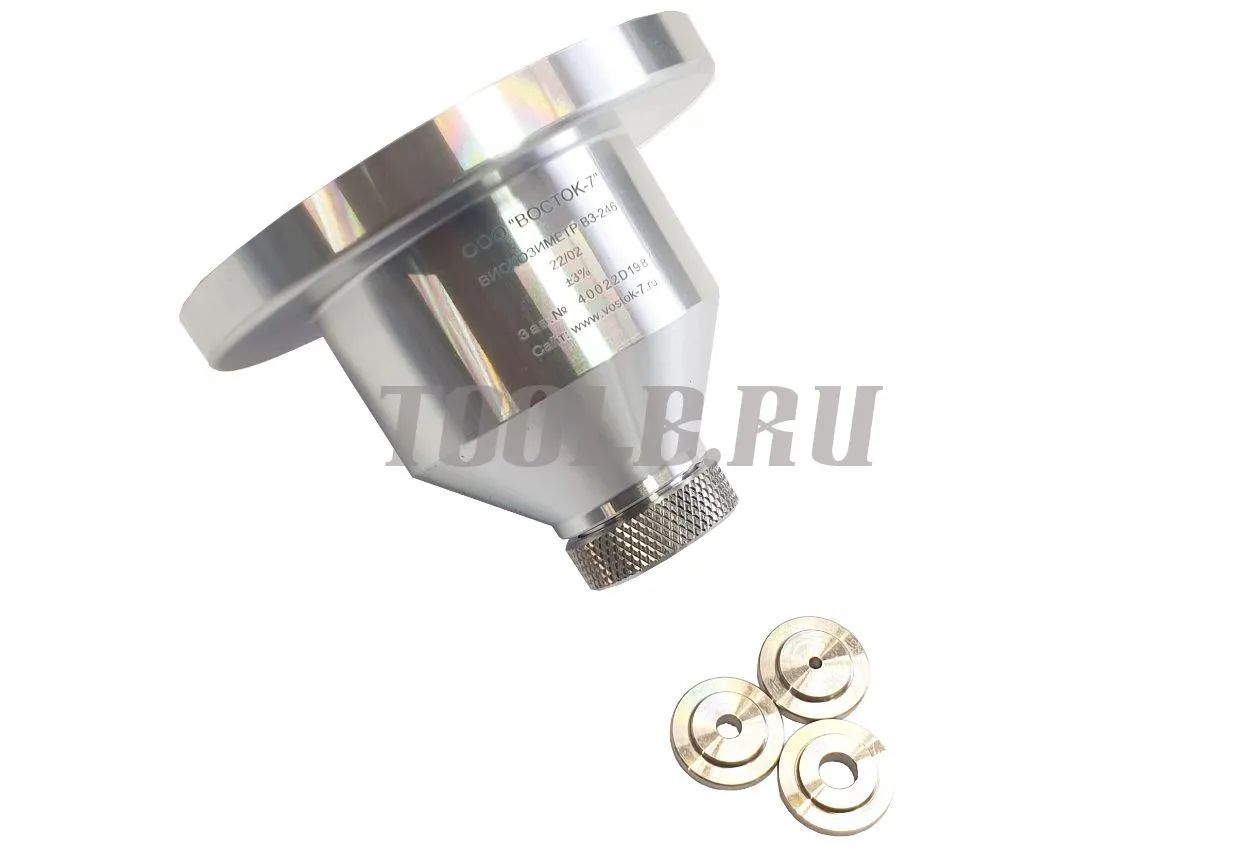

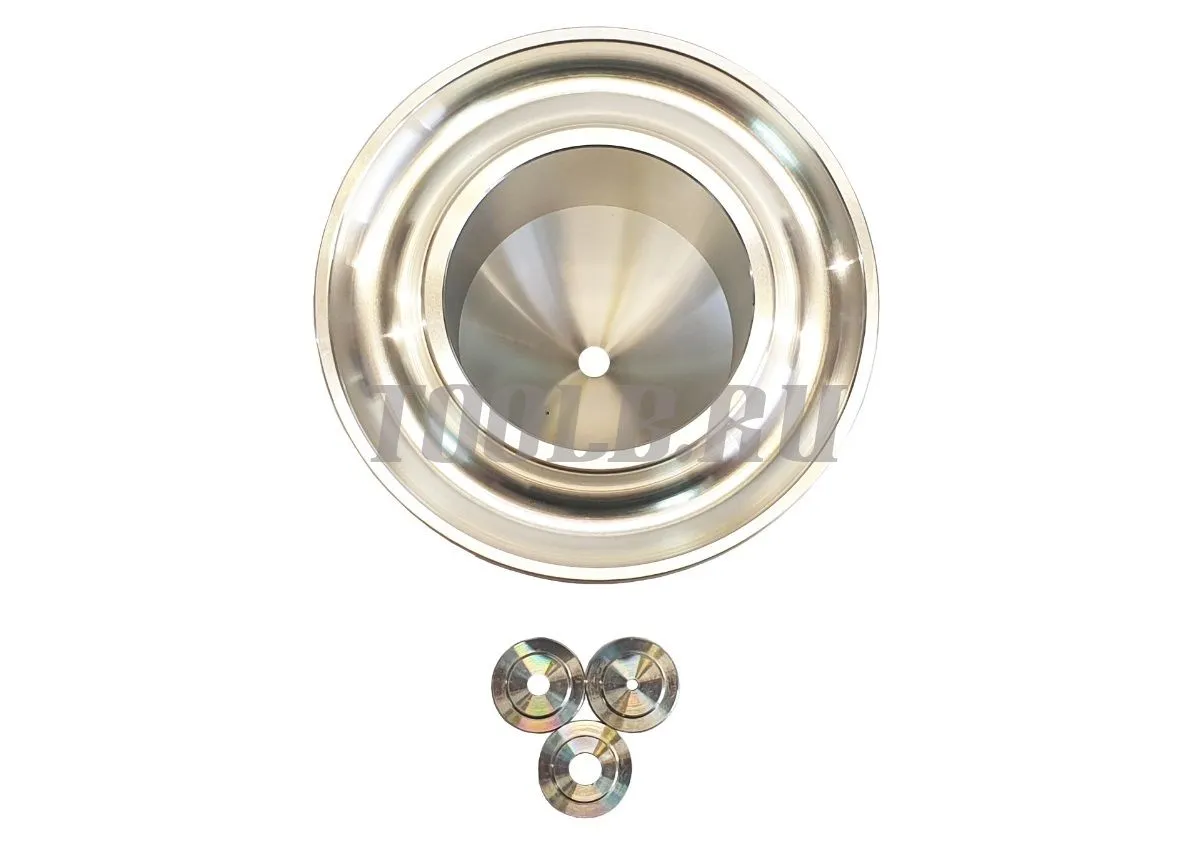

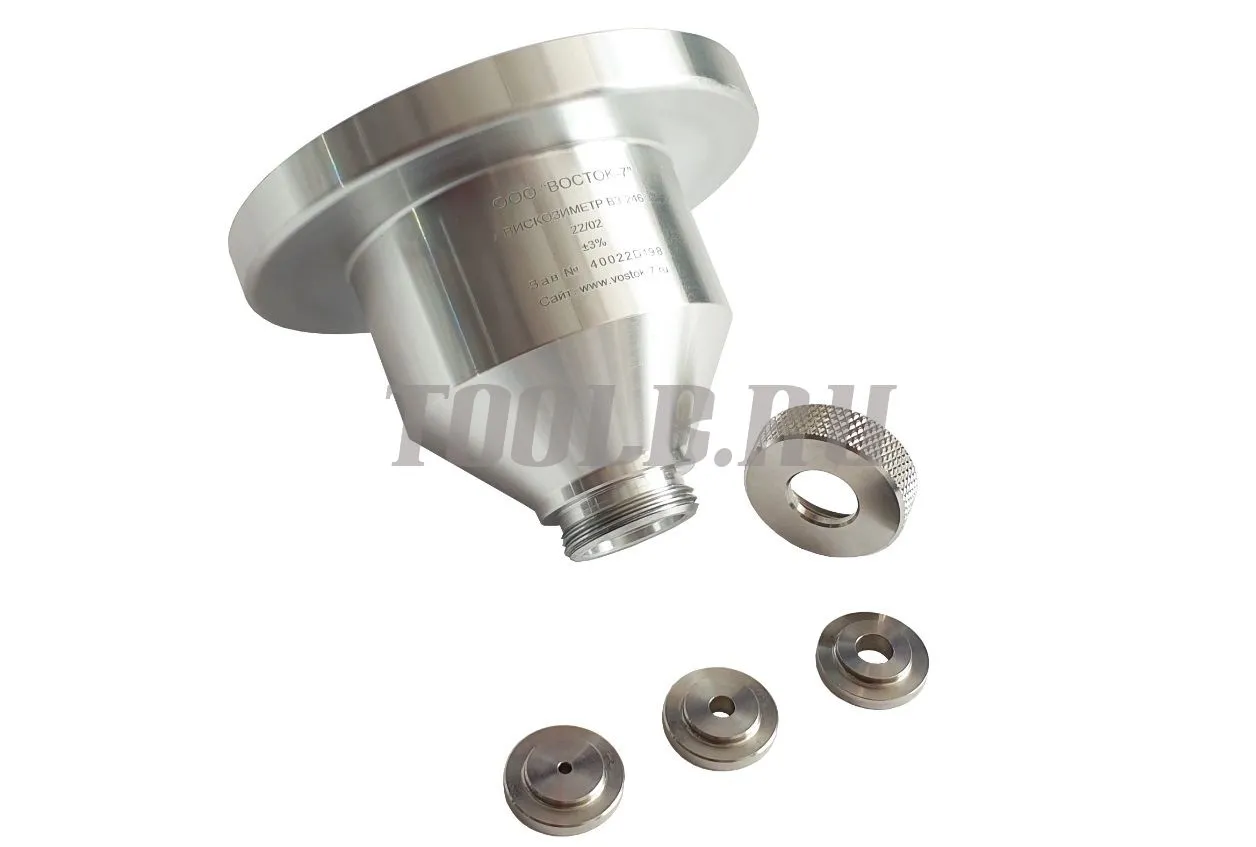

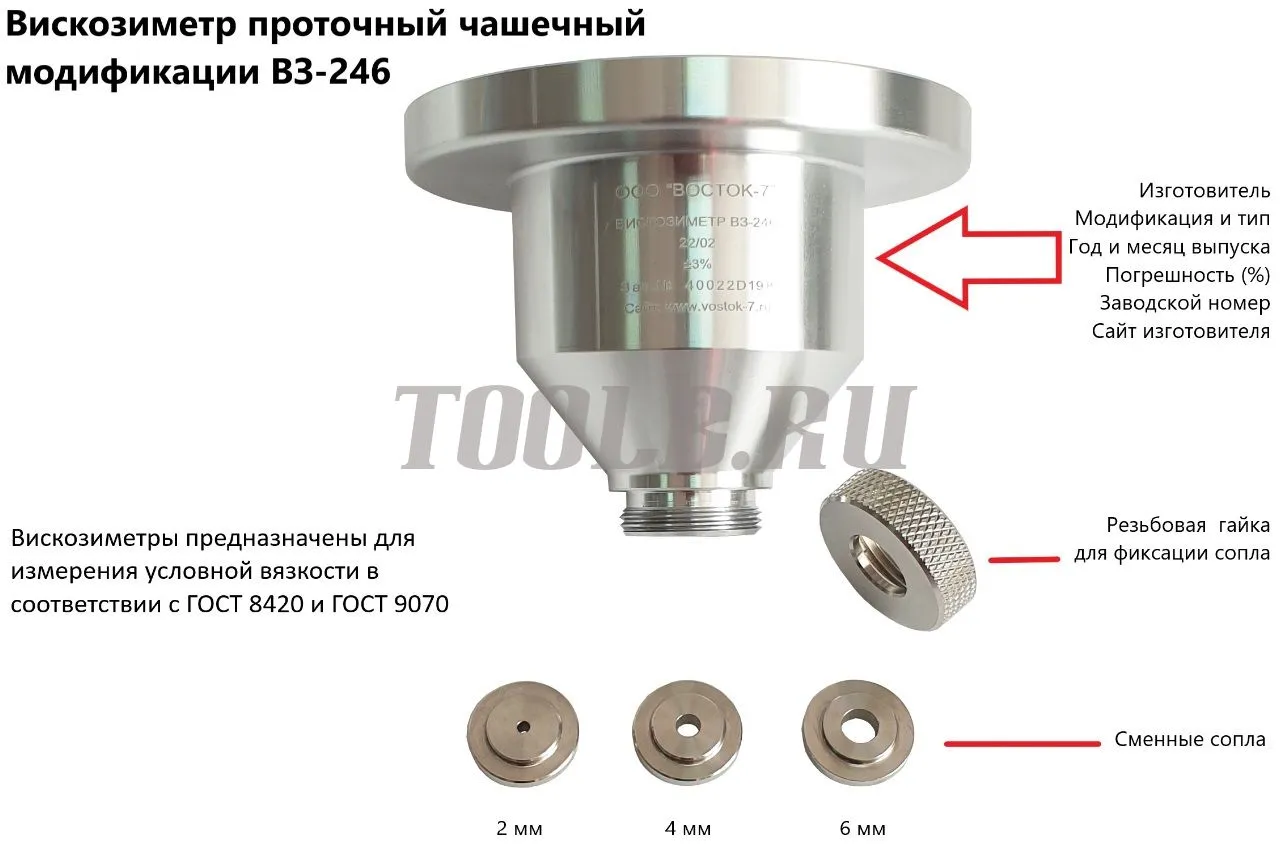

- ВЗ-246 представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и ГОСТ 9070;
|

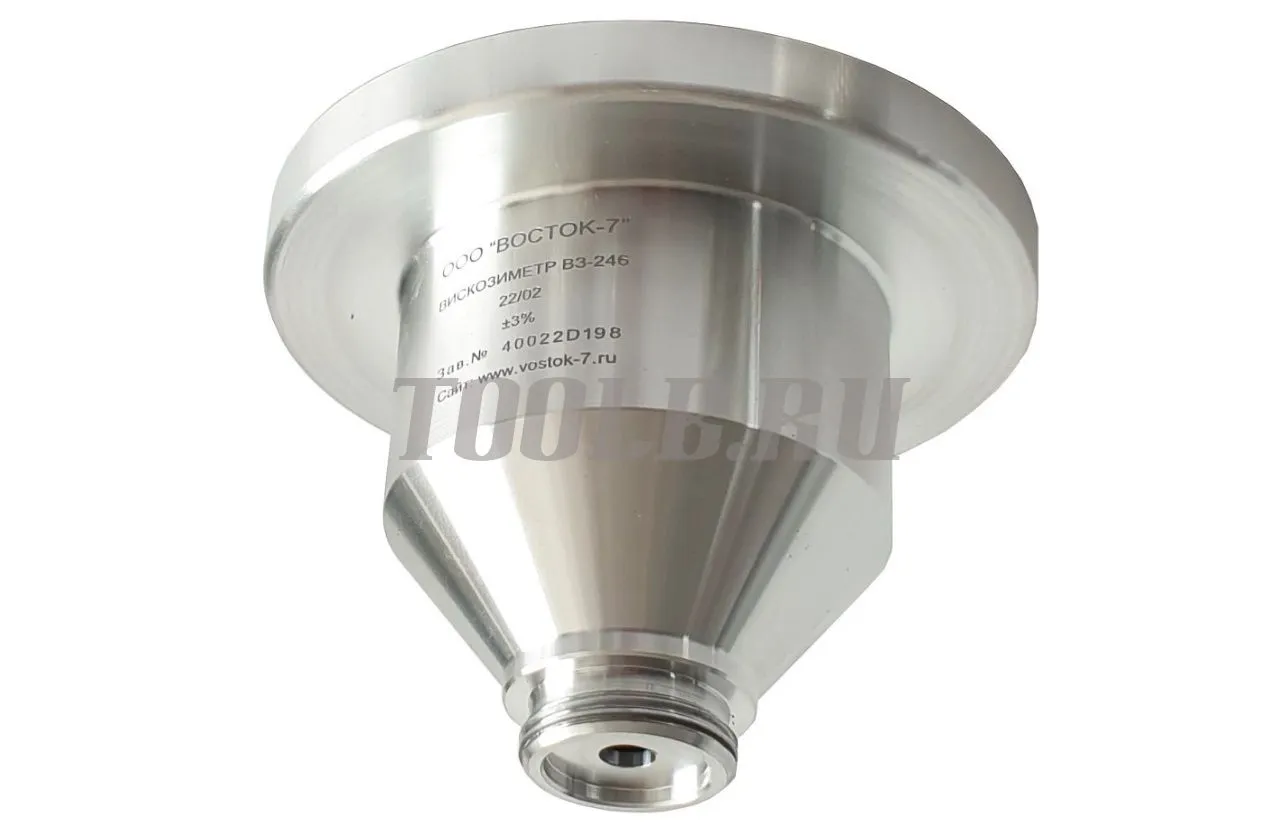

Вискозиметры модификаций ВЗ-246 и ВЗ-DIN
|

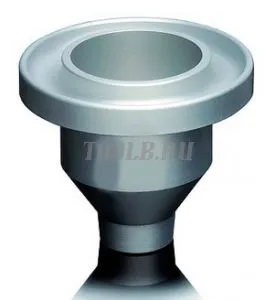

Вискозиметры модификаций ВЗ-FORD
|

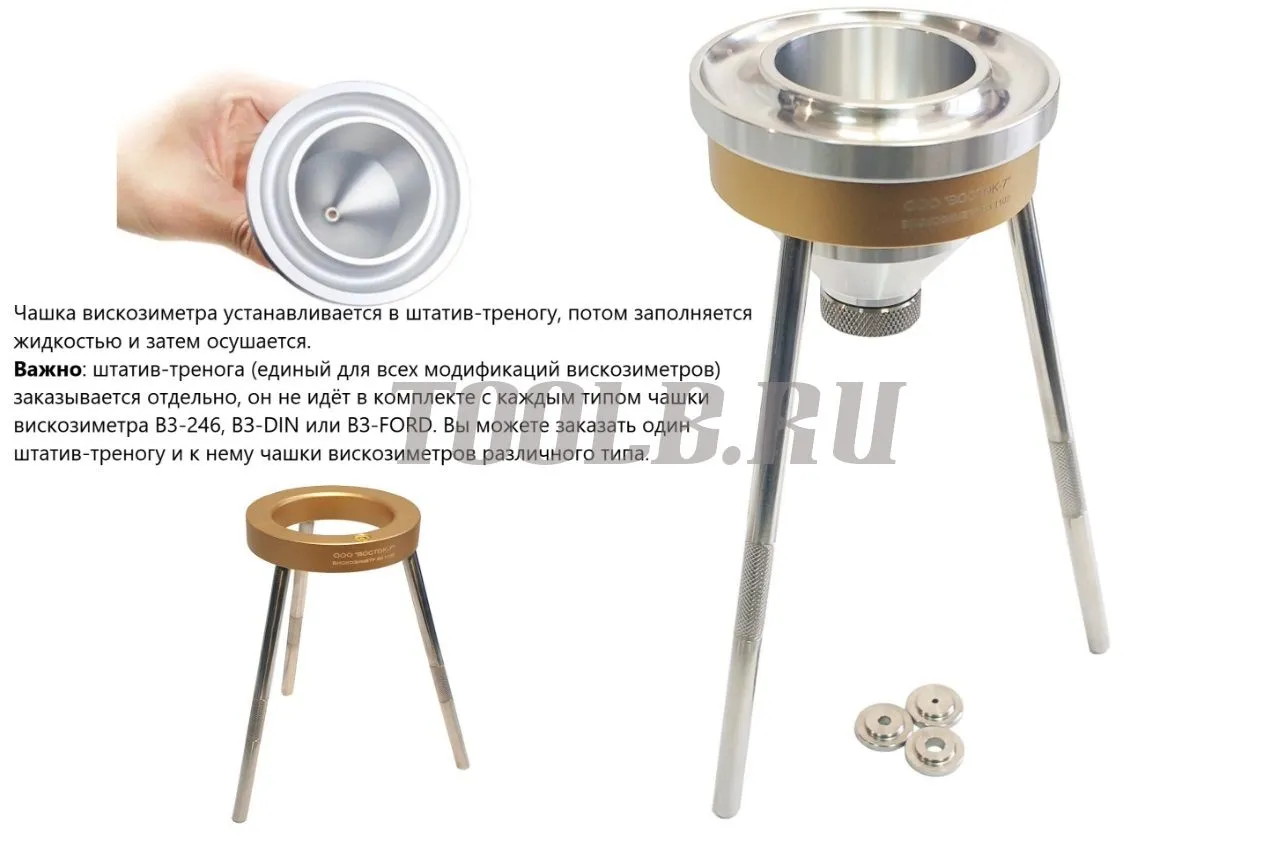

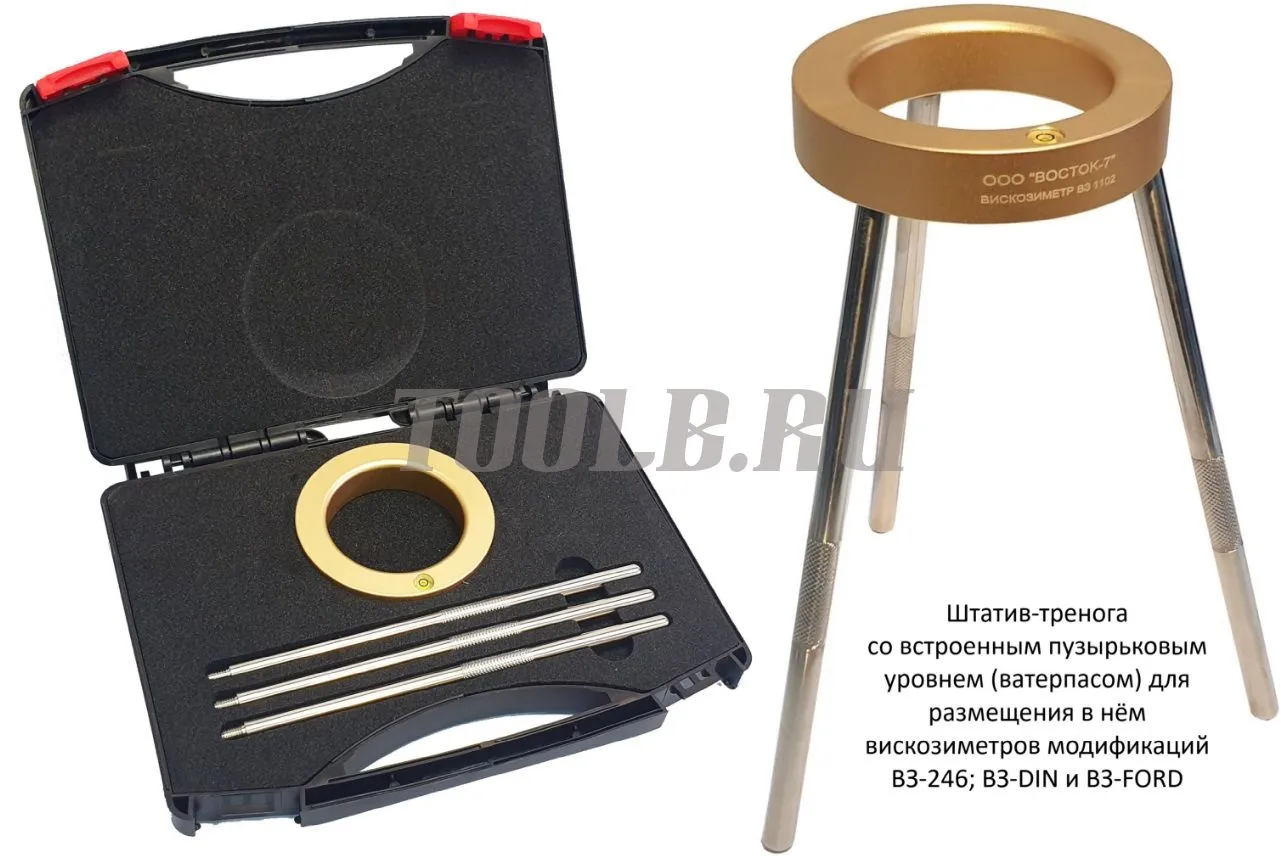

Вискозиметр в штативе-треноге со встроенным ватерпасом
(пузырьковым уровнем) |
|
|
|
|
Оптимальное время истечения для вискозиметров В3-246 с соплами разного диаметра (ориентировочные показатели):
|
Тип вискозиметра
|
Диаметр сопла, мм
|
Оптимальный диапазон времени истечения, с
|
|
ВЗ-246 |
2
|
от 70 до 300
|
|
4
|
от 20 до 200*
|
|
|
6
|
от 20 до 200
|
Важно. Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов:
- Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
- Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
- Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.
|
Наименование характеристики
|
Значение
|
||
|
ВЗ-246
|
ВЗ-DIN
|
ВЗ-FORD
|
|
|
Диапазон измерения времени истечения жидкости при температуре (20,0 ± 0,2) °С, с:
для сопла диаметром 2 мм для сопла диаметром 4 мм для сопла диаметром 6 мм для сопла диаметром 8 мм для сопла диаметром 2,1 мм для сопла диаметром 2,8 мм для сопла диаметром 3,4 мм для сопла диаметром 4,1 мм для сопла диаметром 5,8 мм |
70-300 12-200 20-200 - - - - - - |
25-150 25-150 25-150 25-250 - - - - - |
- - - - 55-100 40-100 30-100 30-100 30-100 |
|
Пределы допускаемой относительной погрешности измерения времени истечения, %, не более
|
±3
|
±10
|
|
Технические характеристики вискозиметров
|
|||
|
Наименование характеристики
|
Значение
|
||
|
ВЗ-246
|
ВЗ-DIN
|
ВЗ-FORD
|
|
|
Рабочая температура вискозиметра и образца жидкости, 0С:
|
20±0,2
|
23,0±0,5
|
25,0±0,2
|
|
Диаметр отверстия сопла, мм
|
2,00±0,02
4,00±0,02 6,00±0,02 |
2,00±0,02
4,00±0,02 6,00±0,02 8,00±0,02 |
2,10±0,02
2,8±0,02 3,40±0,02 4,10±0,02 5,80±0,02 |
|
Высота сопла, мм
|
4,0±0,1
|
8,4±0,1
8,4±0,1 10,2±0,1 10,2±0,1 10,2±0,1 |
|
|
Замеряемая вязкость, cSt:
для сопла диаметром 2 мм для сопла диаметром 4 мм для сопла диаметром 6 мм для сопла диаметром 8 мм для сопла диаметром 2,1 мм для сопла диаметром 2,8 мм для сопла диаметром 3,4 мм для сопла диаметром 4,1 мм для сопла диаметром 5,8 мм |
15-30 112-685 550-1500 - - - - - - |
15-30 112-685 550-1500 1200-3000 - - - - - |
- - - - 10-35 25-120 49-220 70-370 200-1200 |
|
Вместимость резервуара, см3 (мл)
|
100±1
|
||
|
Материал резервуара и фланца
|
Алюминий
|
||
|
Материал штатива-треноги
|
Кольцо – алюминий, ножки – нержавеющая сталь
|
||
|
Материал сопла
|
Нержавеющая сталь
|
||
|
Габаритные размеры вискозиметра без штатива (ØxH), мм, не более
|
92х73
|
82х73,5
|
|
|
Масса вискозиметра без штатива, кг, не более
|
0,21
|
0,29
|
|
|
Габаритные размеры штатива-треноги (ØxH), мм, не более
|
85х189
|
||
|
Масса штатива-треноги, кг, не более
|
0,34
|
||
|
Условия эксплуатации:
атмосферное давление, кПа относительная влажность, % |
96–104 45-80 |
||
|
Условия хранения
|
-10…+35 0С, 0,1 МПа, отн. вл. ≤80%
|
||
|
Срок службы прибора, лет, не менее
|
12
|
||
|
Средняя наработка на отказ, ч, не менее
|
15000
|
||
|
Гарантийный срок, лет, не менее
|
2
|
- Вискозиметр проточный чашечный модификации ВЗ-246 - 1 шт.

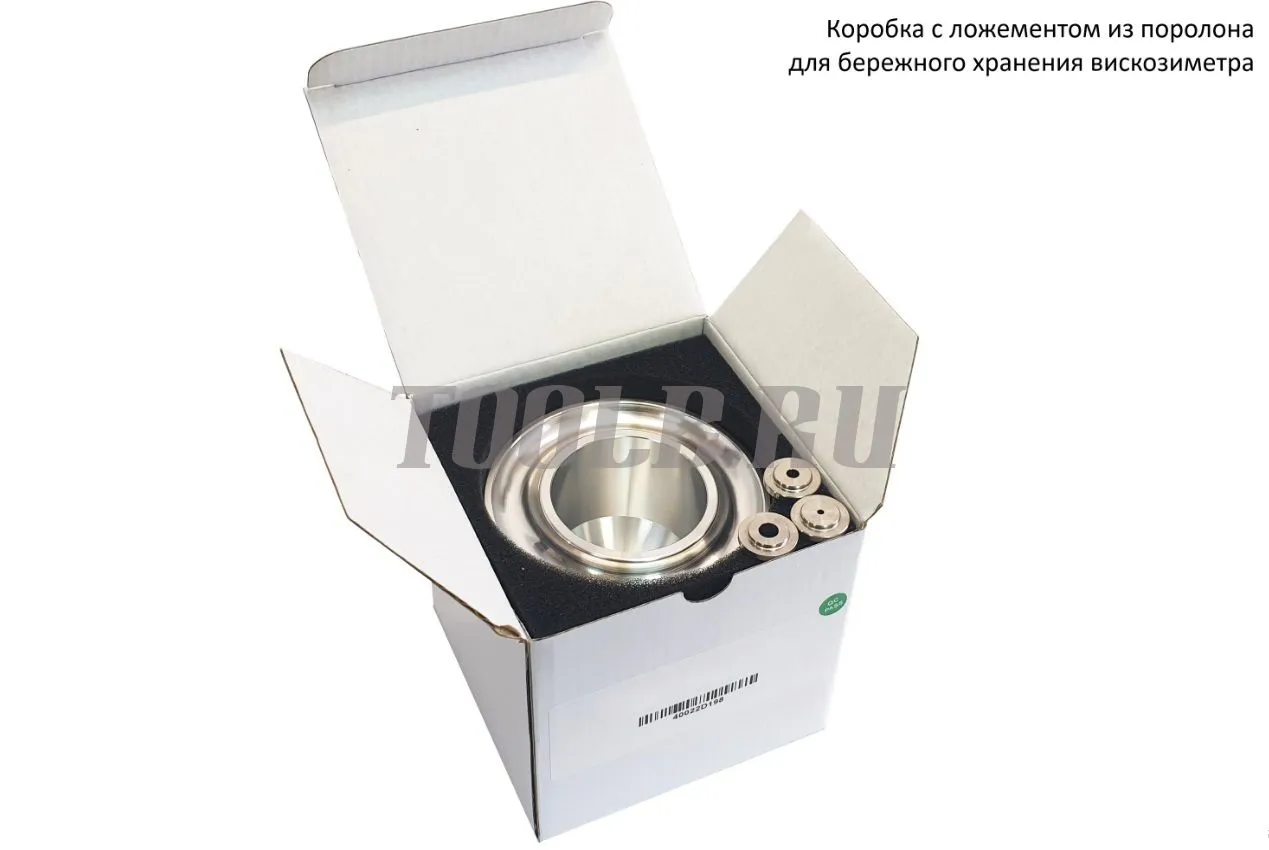

- Коробка с ложементом из поролона для хранения вискозиметра - 1 шт.
- Штатив-тренога со встроенным пузырьковым уровнем для установки в нём вискозиметра (единый для всех модификаций вискозиметров) - На заказ
- Упаковочный противоударный кейс для штатива-треноги - 1 шт.
- Руководство по эксплуатации с Паспортом и Методикой поверки (если применимо) - 1 экз.
- Термометр с ценой деления не более 0,50С и с погрешностью измерений не более 0,20С (напр. термометр ТН-3 по ГОСТ 400-80) - на заказ
- Секундомер с ценой деления 0,5 сек. и погрешностью не более 0,2с - на заказ
- Пластина из стекла размером не менее 90*120 мм или алюминиевый диск диаметром не менее 55 мм - на заказ
- Сосуд вместимостью 110-150 см3 - на заказ
