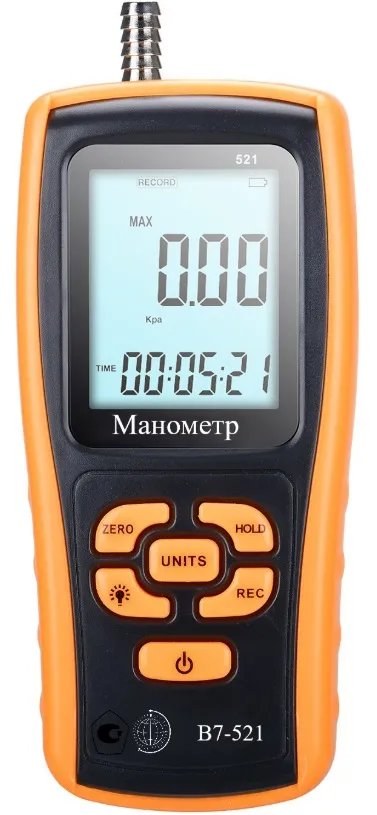

Восток-7 В7-521 Манометр избыточного давления газа, жидкости и пара цифровой
Поверка цифрового манометра избыточного давления В7-521 Восток-7 от 2 до 7 дней
Номер в ГосРеестре РФ: 93564-24
Обзор преимуществ цифрового манометра избыточного давления газа, жидкости и пара В7-521 Восток-7
Назначение средства измерений
Манометры портативные В7 (далее по тексту – манометры) предназначены для измерений избыточного давления жидкостей, газов и пара, а также для измерений величин, функционально связанных с давлением, например, для измерений уровня и плотности жидкостей, расхода жидкости, пара и газа.
Манометры электронные избыточного давления В7-521 предназначены для измерений избыточного давления жидкостей, газов и пара, а также для измерений величин, функционально связанных с давлением, например, для измерений уровня и плотности жидкостей, расхода жидкости, пара и газа. Основное назначение – измерение давления при ревизии, ремонтных работах, пусконаладке вентиляционных, климатических и нагревательных систем.

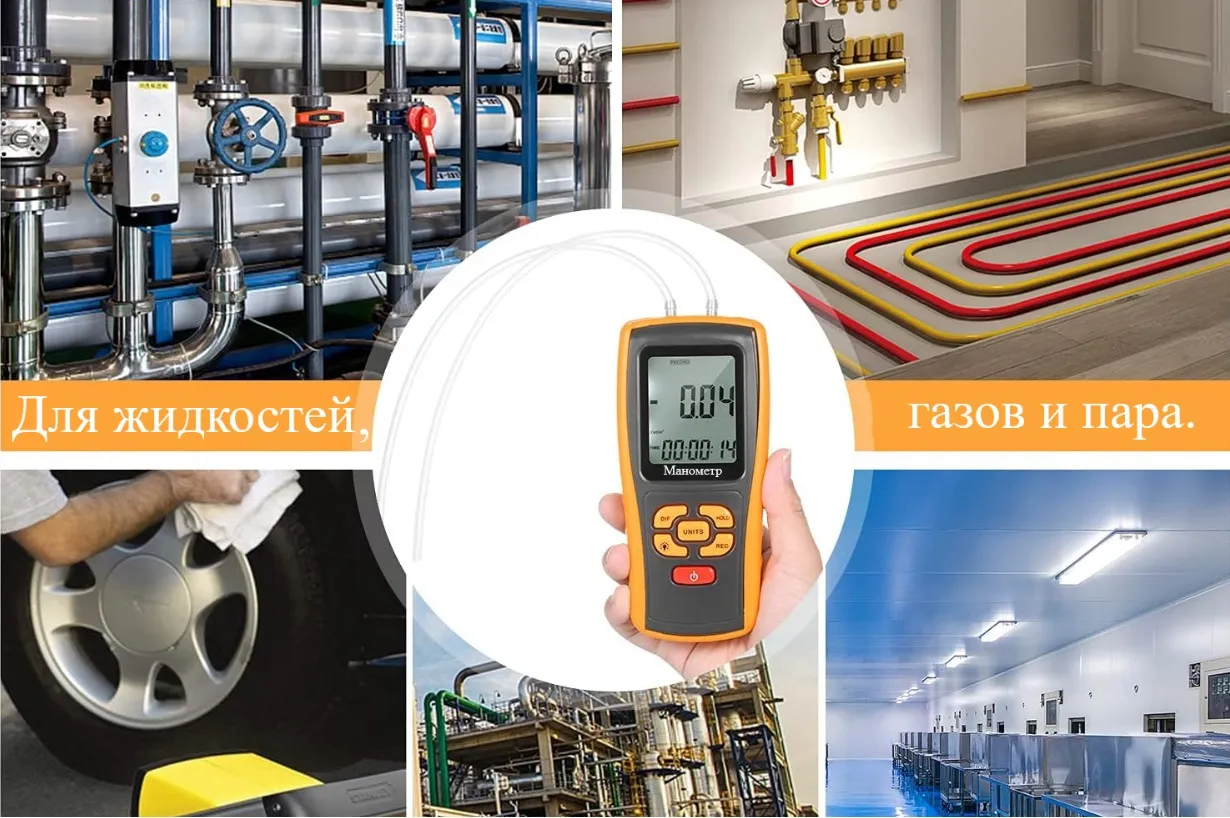

Типичные области применения цифрового манометра:
- измерение избыточного давления (измерения гидростатического уровня, пневматические системы, воздушные компрессоры, насосы управления технологическим процессом),
- измерение абсолютного давления (при вакуумной упаковке, мониторинге вакуумных насосов, измерение давления пара, измерение уровня наполнения в герметичных контейнерах).

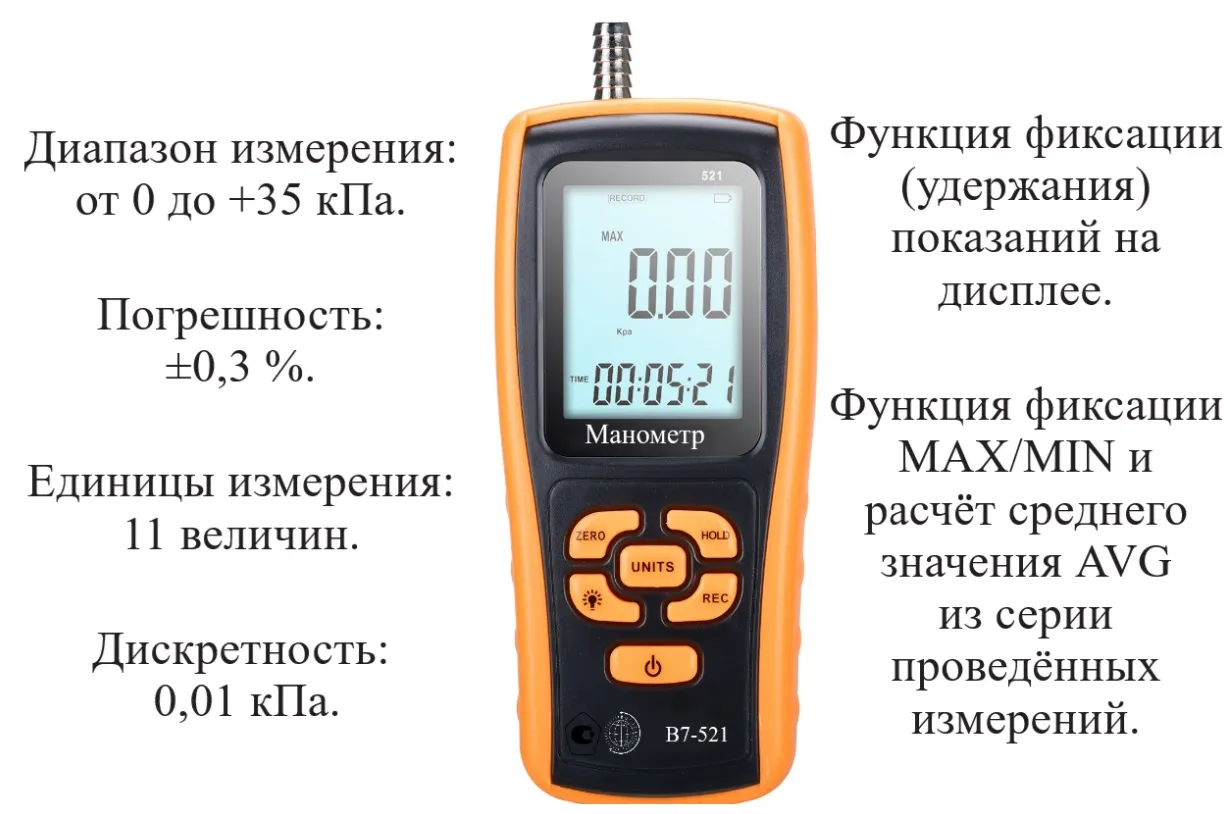

Отличительные особенности:
- Диапазон измерения от 0 до +35 кПа.
- Погрешность при измерении: ±0,3 %.
- Выбор единицы измерения давления из 11 международных величин.
- Дискретность (разрешение) при измерении: 0,01 кПа.
- Датчик давления с температурной компенсацией: изготовитель – Motorola Inc.
- Калибровка нулевой точки и введение поправки к эталону пользователя, восстановление заводских калибровочных настроек.
- Контроль прибором с поверкой метрологически значимых показаний давления.
- Функция фиксации (удержания) показаний на дисплее.
- Функция фиксации MAX/MIN и расчёт среднего значения AVG из серии проведённых измерений.

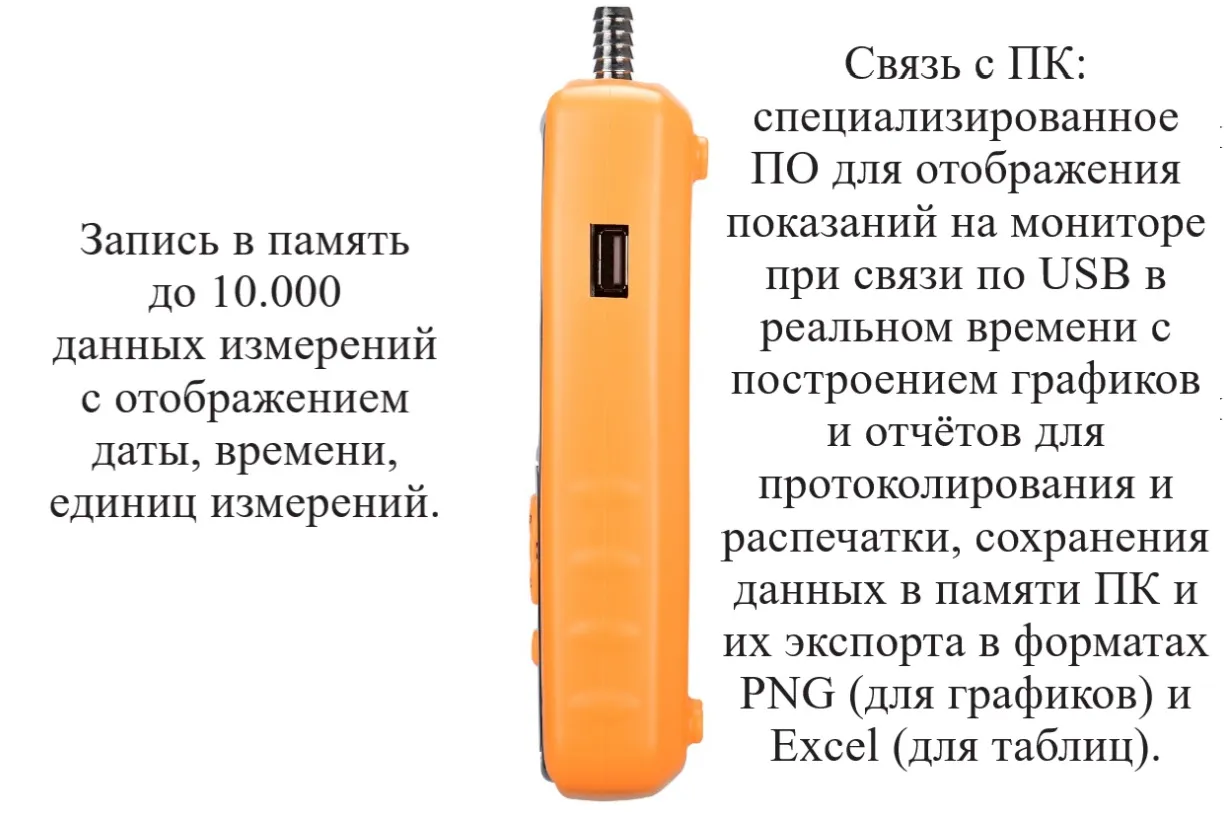

- Запись в память до 10.000 данных измерений с отображением даты, времени, единиц измерений.

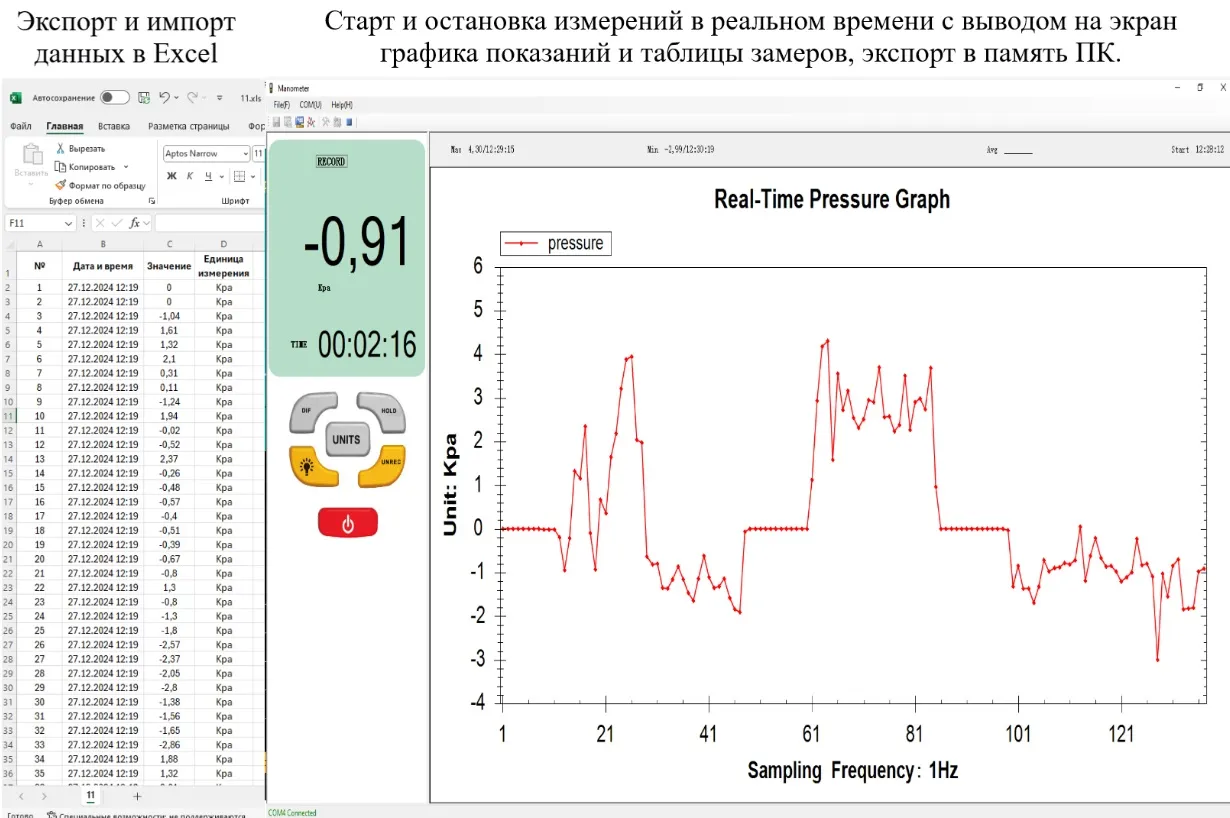

- Связь с ПК: специализированное ПО для отображения показаний на мониторе при связи по USB в реальном времени с построением графиков и отчётов для протоколирования и распечатки, сохранения данных в памяти ПК и их экспорта в форматах PNG (для графиков) и Excel (для таблиц).

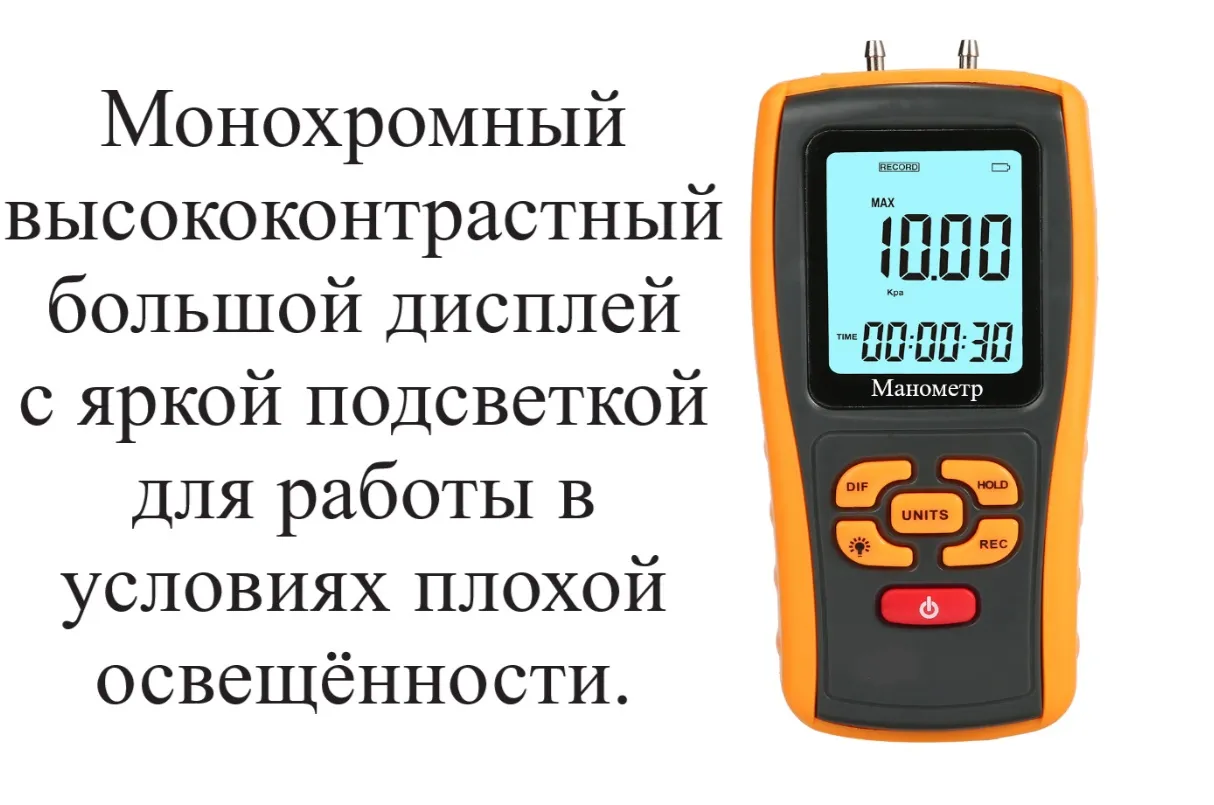

- Монохромный высококонтрастный большой дисплей с яркой подсветкой для работы в условиях плохой освещённости.
- Автоотключение питания, индикатор разряда и контроль уровня зарядки.

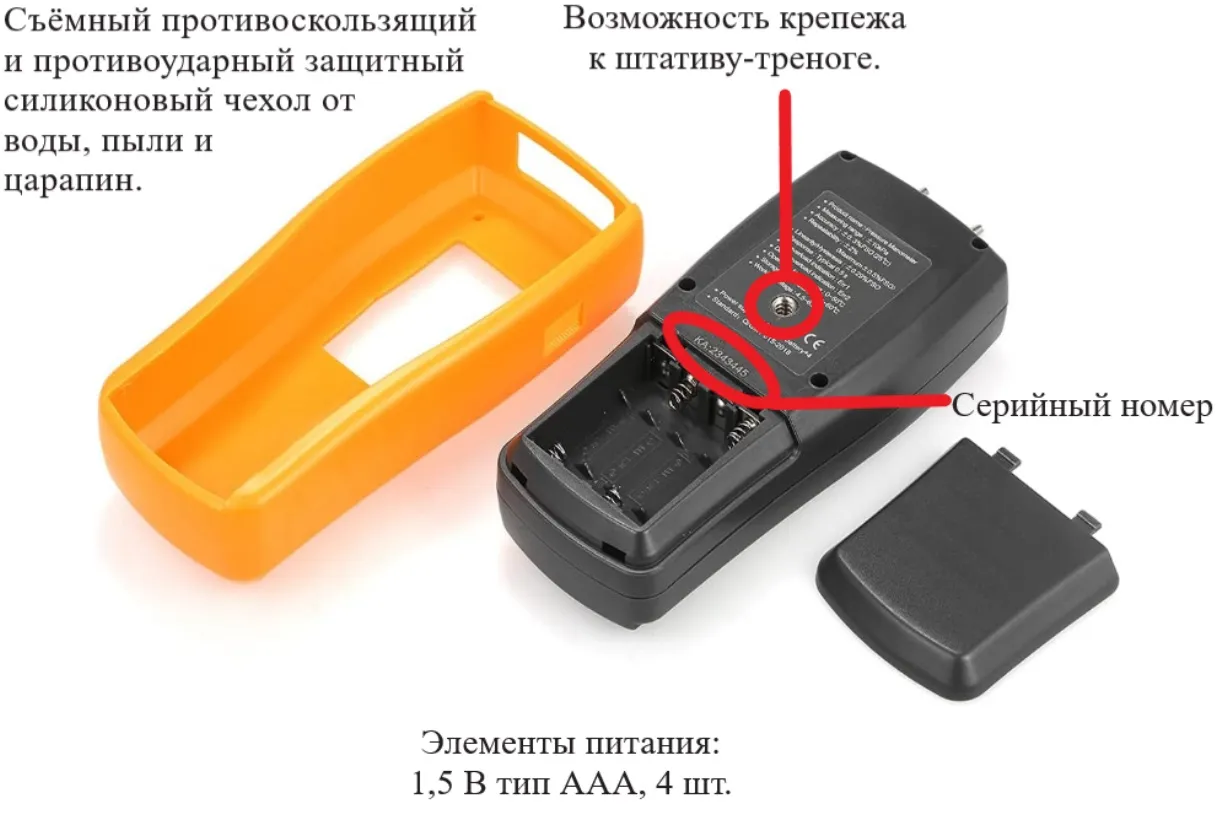

- Съёмный противоскользящий и противоударный защитный силиконовый чехол от воды, пыли и царапин.
- Крупноразмерные кнопки управления с комбинированными функциями, с которыми удобно работать в защитных перчатках.

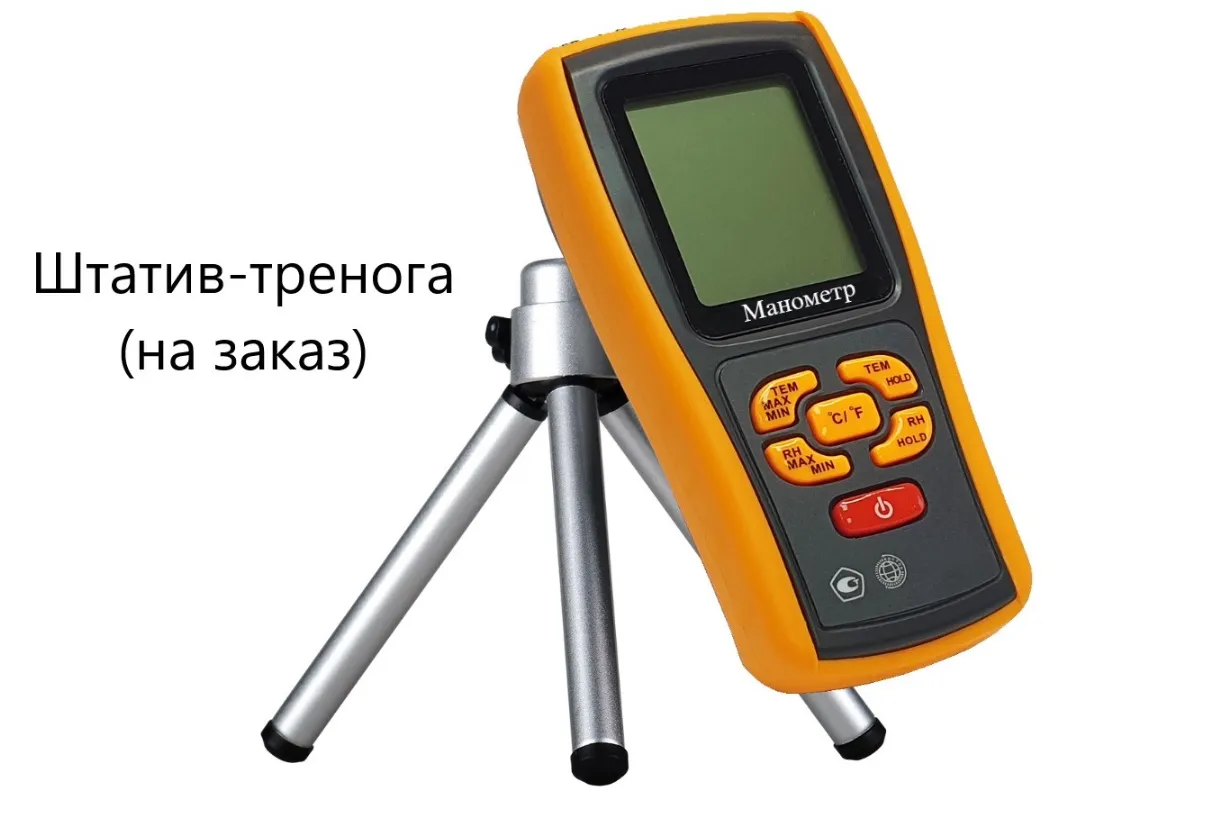

- Штатив-тренога (на заказ).
- Бюджетная долговечная модификация с высоким уровнем долгосрочной стабильности.
|
Метрологические характеристики |
||||||
|
Наименование характеристики |
Значение |
|||||
|
Модификации |
||||||
|
В7-505 |
В7-510 |
В7-511 |
В7-520 |
В7-522 |
В7-51011) |
|
|
Диапазон измерений разности давлений, кПа2) |
от -2,49 до+2,49 |
от -10 до +10 |
от -10 до +10 |
от -35 до +35 |
от -100 до +100 |
от -0,125 до +0,125 от -0,25 до +0,25 от -1 до +1 от -2 до +2 от -4 до +4 от -10 до +10 от -40 до +40 от -50 до +50 от -125 до +125 от -250 до +250 |
|
Диапазон измерений избыточного давления, кПа2) – модификация В7-521 |
от 0 до +35 |
|||||
|
Пределы основной допускаемой приведенной погрешности измерений давления, приведенной к диапазону измерений, % – модификация В7-510 – модификация В7-511 – модификация В7-520 – модификация В7-522 – модификация В7-5101 – модификация В7-521 |
±0,3 |
|||||
|
Пределы основной допускаемой приведенной погрешности измерений давления, приведенной к диапазону измерений, % – модификация В7-505 |
±0,25 |
|||||
|
Вариация показаний, приведенная к диапазону измерений, % |
±0,29 |
|||||
|
Максимальное рабочее давление (Рраб), кПа |
43,58 |
50 |
50 |
100 |
400 |
– |
|
Нормальные условия эксплуатации: – температура окружающей среды, ºС – относительная влажность, %, не более – атмосферное давление, кПа |
от +21 до +25 80 от 84 до 106,7 |
|||||
|
1) Конкретные значения указаны в паспорте 2) Манометры могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации |
||||||
| Технические характеристики | |||||||
|
Наименование характеристики |
Значение |
||||||
|
В7-505 |
В7-510 |
В7-511 |
В7-520 |
В7-521 |
В7-522 |
В7-5101 |
|
|

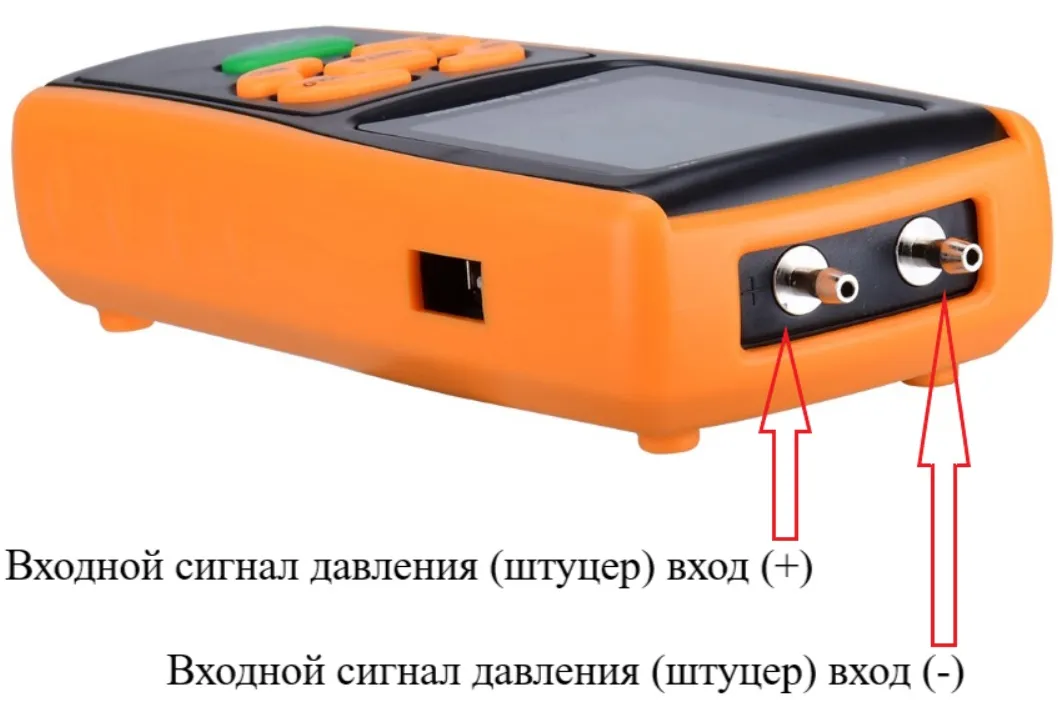

Диаметр трубки (штуцера), мм |
1,9 |
4 |
4 |
4 |
9,5 |
4 |
4 |
|
К-во единиц измерений |
13 |
11 |
11 |
1 |
11 |
11 |
13 |
|
Автоматическая температурная компенсация |
+ |
- |
+ |
+ |
+ |
+ |
+ |
|
Дискретность (разрешение), кПа |
0,01 |
- 2) |
|||||
|
Память (к-во записей) |
≤10000 |
≤16000 3) |
|||||
|
Интервал записей, с |
- |
от 1 до 9999 |
|||||
|
Питание |
1,5V AAA батарея 4 шт. |
5V 1A Li-ion аккумулятор. |
|||||
|
Настраиваемый интервал автоотключения, минут |
- |
от 1 до 99 |
|||||
|
Повторяемость |
±0,2% (макс. ±0,5%) |
||||||
|
Линейность/гистерезис: |
±0,29% |
||||||
|
Время измерения (отклик), с |
0,5 |
||||||
|
Цифровые интерфейсы |
USB |
||||||
|
Параметры электропитания: – напряжение сети переменного тока, В – частота, Гц |
от 205 до 230 от 50 до 60 |
||||||
|
Рабочие условия эксплуатации: −температура окружающей среды, ºС −относительная влажность, %, не более − атмосферное давление, кПа |
от 0 до +50; от -5 до +50 1) 80 от 86 до 106,7 |
||||||
|
Условия хранения |
−10...+50°C, 0...90%RH |
||||||
|

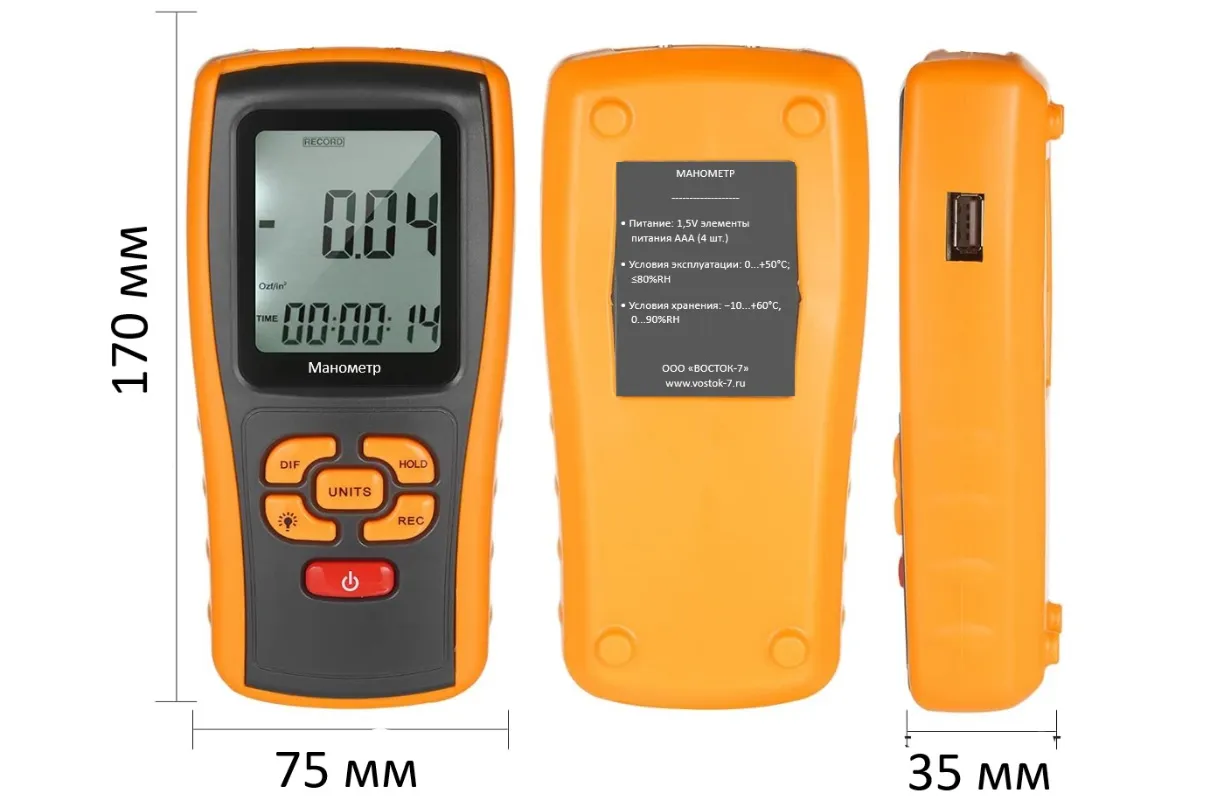

Габаритные размеры, мм, не более: − длина×ширина×высота |
210×75×48 |
||||||
|
Масса, г., не более |
323 |
||||||
|
Индикация низкого заряда |
Есть |
||||||
|
Средний срок службы, лет, не менее |
8 |
||||||
|
Средняя наработка на отказ, ч, не менее |
30000 |
||||||
|
1) Только для В7-5101 2) Указаны ниже в Таблице «Модификация B7-5101» 3) К-во сохраняемых записей в памяти манометра. При подключении прибора к ПК количество сохраняемых записей не ограничено. |
|||||||
| Модификация B7-521 | |||
|
11 единиц измерений: |
Диапазон |
Разрешение (дискретность) |
Максимальное давление |
|
Бар (bar) |
0.350 |
0.001 |
1.5 |
|
мБар (mbar) |
350.0 |
0.1 |
1500 |
|
кПа (Kpa) |
35 |
0.01 |
150 |
|
кгc/см2 (Kgf/cm2) |
0.356 |
0.001 |
1.529 |
|
мм ртутного столба (mmHg) |
262.5 |
0.1 |
1125 |
|
см водяного столба (смН2О) |
356.6 |
0.1 |
1528.5 |
|
Унция*с/дюйм2 (Ozf/in2) |
81.20 |
0.01 |
348 |
|
Фунт/дюйм2 (PSI) |
5.076 |
0.001 |
21.755 |
|
Дюймов ртутного столба (inHg) |
10.33 |
0.01 |
44.29 |
|
Дюймов водяного столба (inH2O) |
140.3 |
0.1 |
601.5 |
|
Фунтов водяного столба (ftH2O) |
11.69 |
0.01 |
50.1 |

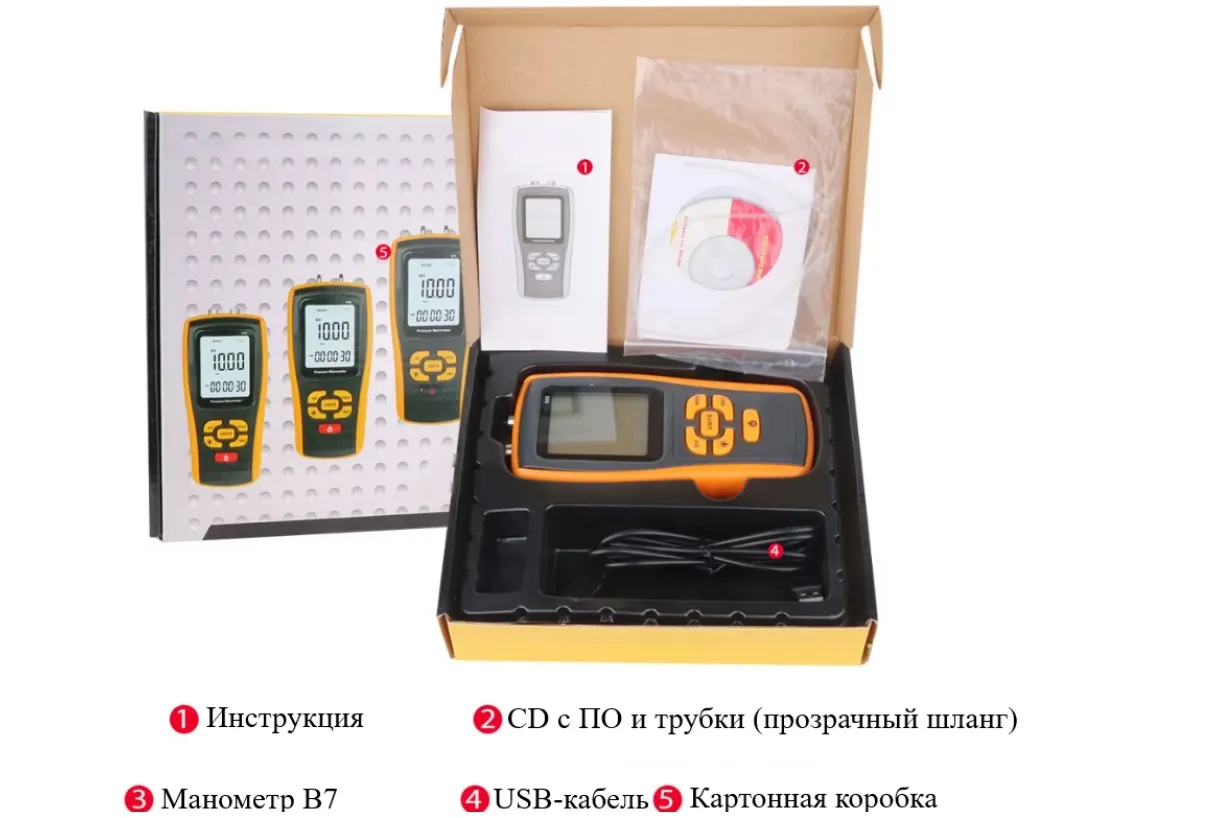

Комплект поставки цифрового манометра избыточного давления газа, жидкости и пара В7-521 Восток-7
- Манометр портативный В7 (модификация B7-5101, В7-505, B7-510, В7-511, В7-520, B7-521, В7-522) - 1 шт
- Руководство по эксплуатации и монтажу - 1 экз.
- Паспорт - 1 экз.

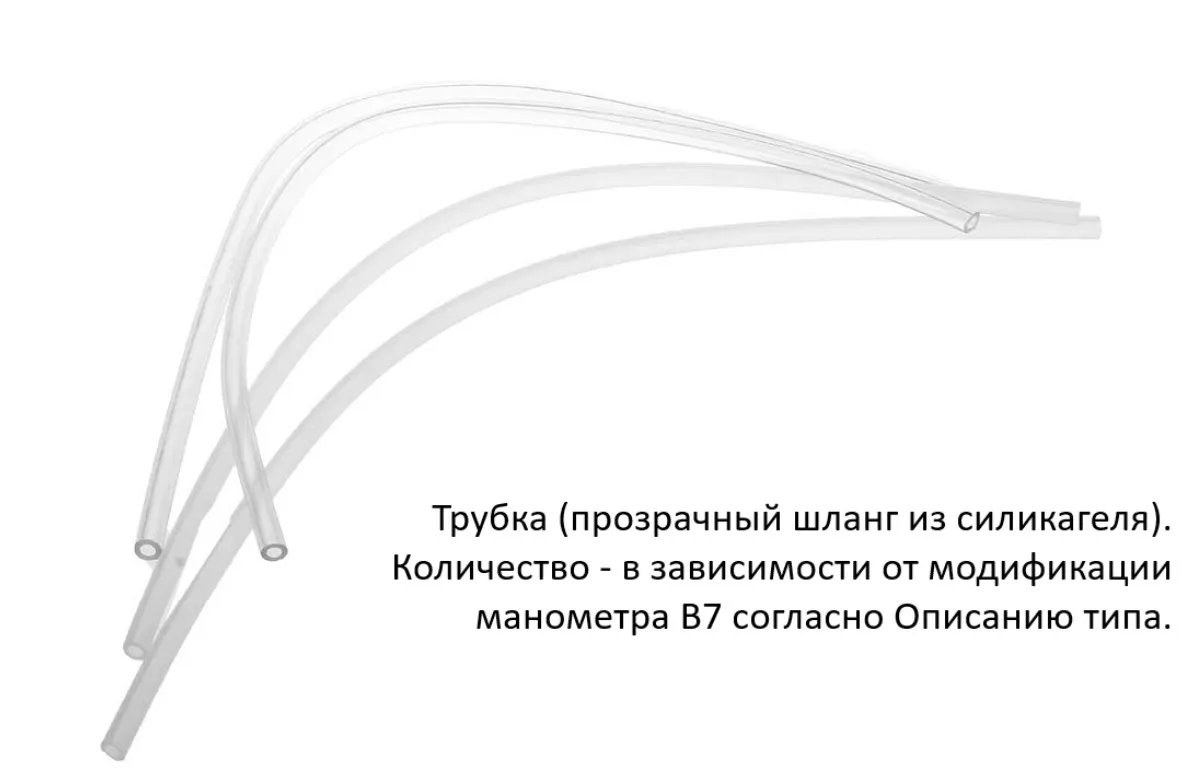

- Трубка (прозрачный шланг из силикагеля) - 2 шт. 1)
- Штатив-тренова - На заказ
- USB кабель для работы от сети - 1 шт.
1)Исключения:
– Трубка 1 шт. для модификации В7-521
– Трубка (прозрачный шланг из ПВХ) 2 шт. дополнительно для моделей B7-510, В7-511, В7-520, 522
