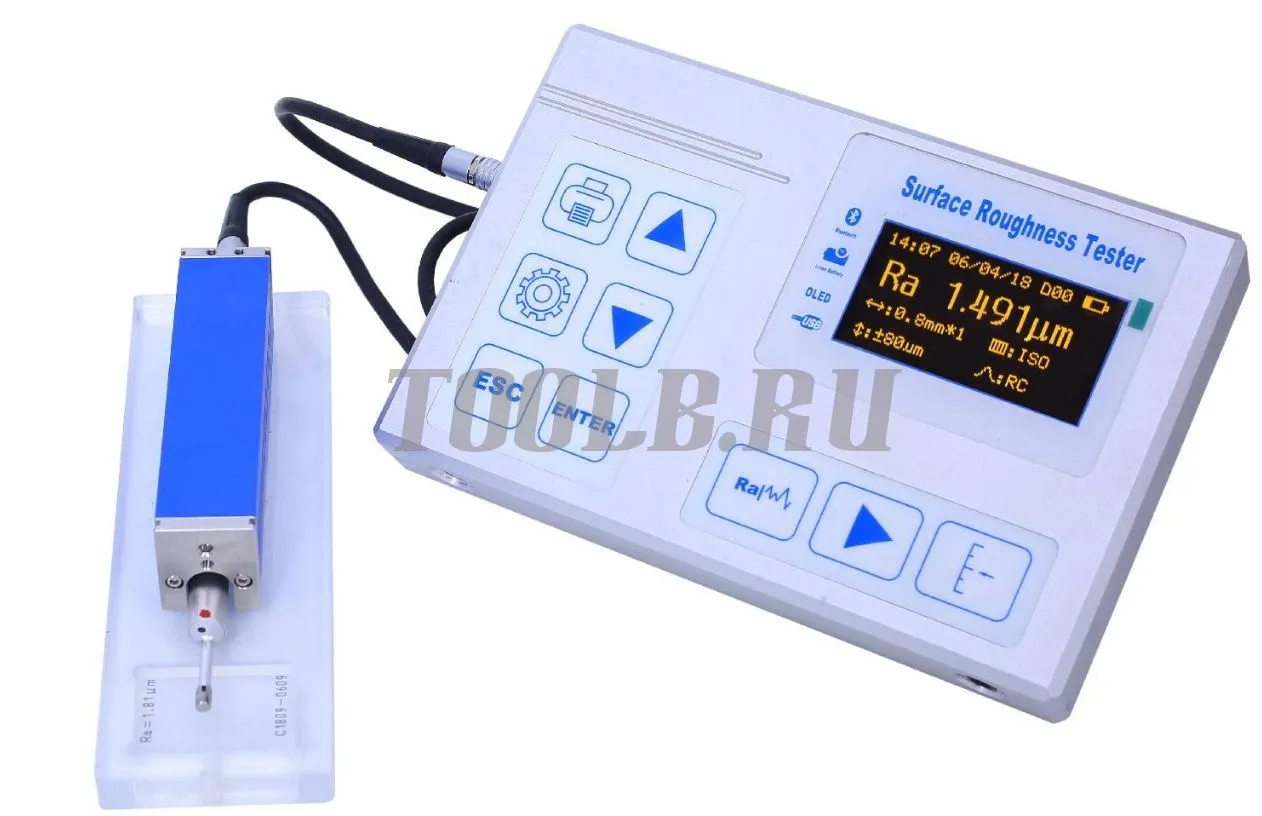

Восток-7 TMR360 Прибор для измерений шероховатости поверхности (профилометр) купить по цене производителя

Характеристики

Производитель

—

ВОСТОК-7

Страна производства

—

Россия

Все описание

Заказать

Наличие товара: Звоните

Рассчитать доставку

Нашли дешевле?

Хочу в подарок

Гарантия 5 лет

Информация на сайте не является публичной офертой.

Калибровка прибора для измерения шероховатости поверхности TMR360 срок от 2 до 7 дней

Обзор преимуществ прибора для измерения шероховатости поверхности TMR360 Восток-7

Данная модель не внесённого в госреестр РФ прибора для измерения шероховатости является бюджетной альтернативой внесённым в госреестр РФ немецким моделям Mahr (MarSurf PS 10; M 300; M 400), японским моделям Mitutoyo (SJ-210; SJ-310; SJ-41) и китайским моделям Time Group (TR3220; TR3221).

Приборы состоят из процессорного блока, а также блока с измерительным преобразователем и приводом. Процессорный блок состоит из дисплея, клавиатуры, оперативной и вычислительной памяти, панели с разъёмами RS232, USB, зарядки и др. Блок с измерительным преобразователем и приводом представляет из себя стандартный тип привода для продольного трассирования.

TMR360 измеритель шероховатости поверхности (профилометр) имеет следующие функции и преимущества:

измерение по 12 параметрам шероховатости: Ra, Rz, Ry, Rq, Rt, Rp, Rv, R3z, Rmax, RSk, RSm, Rmr;
OLED дисплей отображает все параметры и графики;
передача данных через порт RS232 или USB на ПК;
способы фильтрации: RC, PC-RC, GAUSS и D-P,
встроенный литий-ионный заряжаемый аккумулятор, с высокой емкостью и без "эффекта памяти" - непрерывная работа более 20 часов;
меню на английском языке;
функция автоматического отключения питания для экономии энергии.

TMR360. Дополнительные вспомогательные приспособления. Важно: все вспомогательные принадлежности к приборам для измерения шероховатости поверхности модификации TMR360 совместимы и взаимозаменяемы с приборами для измерения шероховатости поверхности производителя Time Group моделей TR-200/210/220 и производства Восток-7 прибором ИШП-210.
Наименование, описание.	Вид
Измерительный штатив ТА1420 с магнитным основанием. Измерительный штатив с магнитным основанием можно примагничивать к любому железному основанию и с помощью закреплённого в нём прибора измерять шероховатость поверхности в различных положениях, в т.ч. вертикальных при помощи сгибающихся колен штатива. Измерительный штатив позволяет провести более точную регулировку положения иглы датчика и получить более стабильные результаты измерений.
Измерительный штатив ТА1520 с металлической плитой. С помощью измерительного штатива можно регулировать положение прибора относительно измеряемой детали, что одновременно обеспечивает гибкость и стабильность работы в широком диапазоне применений. Также с его помощью можно измерять шероховатость на сложных поверхностях. Измерительный штатив позволяет провести более точную регулировку положения иглы датчика и получить более стабильные результаты измерений. Если нужно измерить относительно низкие значения Rа, то рекомендуется использовать измерительный штатив. Технические параметры: - Высота подъёма (перемещение по оси Y): 200±1 мм
Измерительный штатив ТА1620 с мраморной плитой. Предназначен для более точного позиционирования прибора относительно измеряемой детали, и тем самым, увеличения точности измерения профиля поверхности. Платформа плиты штатива TA1620 изготовлена из гладкого мрамора, имеет V-образную канавку для позиционирования маленьких деталей и изделий цилиндрической форы – фиксация изделия без риска скатывания в момент замера шероховатости. Основным из преимуществ, каменных плит является износостойкость и долгий срок службы по сравнению с металлическими плитами. В каменных плитах отсутствует внутреннее напряжение, и они меньше подвержены деформации из-за изменения температуры внешней среды, т.к. коэффициент теплового расширения у них меньше, чем у металла. Каменные плиты менее чувствительны к вибрациям. С помощью измерительного штатива можно регулировать положение прибора относительно измеряемой детали, что одновременно обеспечивает гибкость и стабильность работы в широком диапазоне применений. Также с его помощью можно измерять шероховатость на сложных поверхностях. Измерительный штатив позволяет провести более точную регулировку положения иглы датчика и получить более стабильные результаты измерений. Если нужно измерить относительно низкие значения Rа, то рекомендуется использовать измерительный штатив. Технические параметры: - Высота подъёма (перемещение по оси Y): 300±1 мм; - Ошибка гистерезиса (запаздывание): - Плоскостность плиты по ГОСТ 10905-86: класс 00; - Размеры штатива ТА1620 ВШГ: 400х250х70мм. - Масса 24кг
Удлинительный стержень TS55. Удлинительный стержень увеличивает глубину ввода датчика в деталь, глубокого отверстия. Длина удлинительного стержня – 55 мм
Прямоугольный стержень TS90. Прямоугольный стержень изменяет направление установки датчика на 90 градусов, в основном используется для измерения шероховатости специфических канавок, пазов, углублений
Стандартный датчик TS100. Стандартный датчик (входит в базовую комплектацию прибора) подходит для большинства случаев измерений плоских поверхностей, наклонных плоскостей, конусных плоскостей, внутренних отверстий, канавок, бороздок и пр. Стандартный щуп с алмазной иглой для измерения шероховатости на плоских поверхностях, деталях типа «коленчатый вал» и в каналах диаметром >6 мм и глубиной
Датчик для криволинейной поверхности TS110. С помощью датчика можно проводить измерения на выпуклых и вогнутых поверхностях детали, а также на плоских поверхностях. В основном датчик для криволинейной поверхности используется при измерении гладких цилиндрических поверхностей с радиусом ≥3 мм, а также сферических и других поверхностей большего радиуса. Чем больше радиус кривизны и более гладкая поверхность – тем более точным будет результат измерения. Для измерения шероховатости на криволинейных поверхностях и в каналах диаметром >8 мм и глубиной Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.
Датчик для малых отверстий TS120. С помощью датчика можно проводить измерения шероховатости в глубине отверстий на внутренних поверхностях цилиндрической и плоской формы. Для измерения шероховатости в отверстиях диаметром >2 мм и глубиной Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.
Датчик для глубоких отверстий TS130 Щуп для измерения шероховатости поверхности в отверстиях диаметром >2 мм и глубиной ≤20 мм, измеряемый диапазон - 400 мкм, радиус иглы 5 мкм, угл иглы 90 гр., нагрузка на иглу 4 mN. Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.
Датчик для глубоких пазов, канавок, бороздок и уступов TS131. С помощью датчика можно проводить измерения шероховатости в глубоких пазах, канавках, бороздках или уступах, прочая функциональность аналогична модели датчика TS100. Для измерения шероховатости углублений с шириной >3 мм или уступах Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.
Датчик для криволинейной поверхности TS140. С помощью датчика можно проводить измерения на выпуклых и вогнутых поверхностях детали, измеряемый диапазон - 200 мкм, радиус иглы 5 мкм, угл иглы 90 гр., нагрузка на иглу 4 mN.
Датчик для узких отверстий TS11X Предназначен для измерения шероховатости поверхности в отверстиях >2 мм, глубиной >3 мм и 3 мм. Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.
Схема датчиков с размерами
Мини-принтер. Для вывода на печатную ленту измеренных данных параметров шероховатости и профиля с графиками подсоедините внешний мини-принтер через порт USB на торцевой поверхности прибора – п.п. 11.2.5; 11.3.2 и 11.3.4. Мини-принтер требует заказа и использования оригинальных бумажных картриджей, по 10 шт. в упаковке, цена 700-00р за упаковку.

Технические характеристики переносного измерителя шероховатости TMR360 Восток-7

Технические и метрологические характеристики модели TMR360
Наименование	Параметр
Измеряемые параметры шероховатости	Ra, Rz, Ry, Rq, Rt, Rp, Rv, R3z, Rmax, RSk, RSm, Rmr
Диапазон измерения	Rа, Rq: 0,005-16 мкм
	Rz, R3z, Ry, Rt, Rp, Rm: 0,02-160 мкм
	Sk: 0-100%
	S, Sm: 1 мм
	tp: 0-100%
Разрешение	0,01 мкм
Max длина оценки	19 мм / 0,748 inch
Базовая длина / Диапазон измерений (автоматический)	0,25 мм, 0,8 мм, 2,5 мм / ±20μm, ±40μm, ±80μm,
Длина оценки	0,25; 0,8; 2,5 мм опция, 1L-5L
Соответствие стандартам	ISO, DIN, ANSI, JIS, FCC, CE
Методы фильтрации	RC, PC-RC, GAUSS, D-P,
Допускаемая основная погрешность	≤ ± 10 %
Повторяемость (разброс) результатов измерений
Тип датчика	Пьезокристалл
Радиус кончика иглы алмазной датчика	5 мкм
Тип питания	Перезаряжаемая литий-ионная батарея
Рабочая температура	0 °C...+40 °C
Вес	440 г
Размеры	119 × 47 × 65 мм

Комплект поставки прибора для измерения шероховатости поверхности TMR360 Восток-7
Базовая комплектация:

Процессорный блок - 1 шт.
Блок с измерительным преобразователем и приводом - 1 шт.
Мера шероховатости Ra и установочная рамка с выемкой для размещения в ней меры шероховатости - 1 шт.
Зарядное устройство с USB-кабелем - 1 шт.
Руководство по эксплуатации (Engl) - 1 шт.
Упаковочный кейс для хранения и переноски - 1 шт.

Дополнительная комплектация (по заказу):

Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика - На заказ
Установочная рамка с выемкой для размещения в ней меры шероховатости - На заказ
Измерительный штатив ТА1420 с магнитным основанием - На заказ
Измерительный штатив ТА1520 с металлической плитой - На заказ
Измерительный штатив ТА1620 с мраморной плитой - На заказ
Удлинительный стержень TS55 - На заказ
Прямоугольный стержень TS90 - На заказ
Стандартный датчик TS100 - На заказ
Датчик для криволинейной поверхности TS110. - На заказ
Датчик для малых отверстий TS120 - На заказ
Датчик для глубоких отверстий TS130 - На заказ
Датчик для глубоких пазов, канавок, бороздок и уступов TS131 - На заказ
Датчик для криволинейной поверхности TS140 - На заказ
Датчик для узких отверстий TS11X - На заказ
Мини-принтер - На заказ
