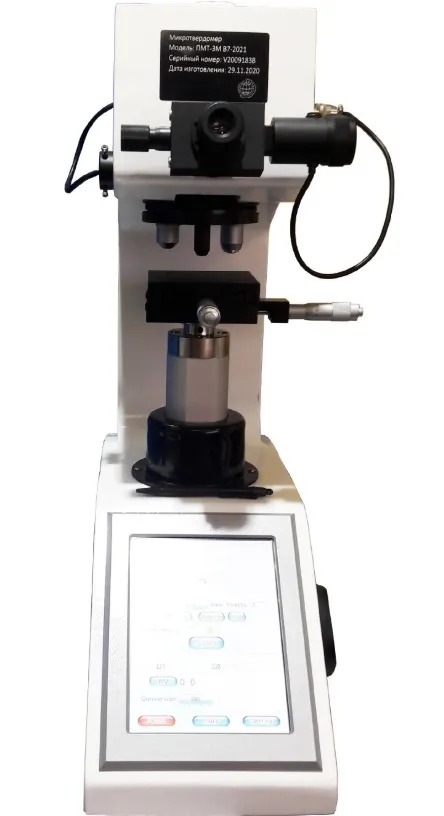

Восток-7 ПМТ-3 микротвердомер по Виккерсу с поверкой
Срок поверки микротвердомера по Виккерсу ПМТ-3 Восток-7 от 2 до 7 дней
Номер ГРСИ: 86208-22
Обзор преимуществ микротвердомера по Виккерсу ПМТ-3 Восток-7
Микротвердомеры Виккерса (далее – микротвердомеры) предназначены для измерений твёрдости металлических и неметаллических материалов по шкалам Микро Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и ГОСТ 2999-75. Приборы осуществляют т. н. "прямое" измерение твёрдости по методу Виккерса и Кнупа (доп. опция) путём непосредственного нагружения (терминология по ГОСТ 8.063-2012), а также позволяют измеренные результаты "переводить/конвертировать/пересчитывать" в шкалы Роквелла, Супер-Роквелла, Бринелля, Виккерса (из Кнупа) и Кнупа (из Виккерса) - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.
Микротвердомеры используются для определения твёрдости различных металлических конструкций, включая небольшие или мелкие детали, тонких пластин, металлической фольги, тонко-тянутой проволоки, тонких упрочнённых слоёв и слоёв с гальваническим покрытием, поверхностей с индукционной закалкой или науглероженных материалов, а также различных неметаллических материалов: абразивов, керамики, стекла, минералов, полимеров и т.д.
Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка. Микротвердомеры состоят из силовой рамы, на которой установлены механизм приложения нагрузки, сенсорный экран и оптическая система. Микротвердомеры выпускаются в двух исполнениях ПМТ-3, ПМТ-3М и отличаются степенью автоматизации процесса испытаний и разрешением оптической системы.
МОДИФИКАЦИИ МИКРОТВЕРДОМЕРОВ.
ПМТ-3 – базовая модификация: стационарный прибор с ручным типом привода турели (поворотной головки) и диапазоном увеличения оптической системы от 20х до 200х, без возможности установки цифровой видеокамеры и подключения к ПК для обработки данных измерения твёрдости с помощью специализированного ПО (условная расшифровка Пирамидальный Микро Твердомер-3).
Отличительные особенности модификации ПМТ-3:
- "Прямое" измерение твёрдости путём непосредственного нагружения по шкалам твёрдости: HV (Виккерса) и HK (Кнупа). Доступно 8 шкал твёрдости Виккерса: HV 0,01; HV 0,025; HV 0,05; HV 0,1; HV 0,2; HV 0,3; HV 0,5; HV 1. Технический диапазон измерений твёрдости 8…2900HV (в т. ч. поверяемый 50…1500HV).
- "Косвенное" определение по 14 шкалам твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа (путём конвертации/пересчёта из 2 "прямых" измеренных шкал согласно стандартам ASTM): HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T.
- Абсолютная точность измерений благодаря автоматизации процесса приложения, выдержки и снятия нагрузки с последующим измерением диагонали отпечатка, расчётом и отображением на дисплее измеренного значения микротвёрдости.
- Встроенная память на 60 измерений с обработкой результатов и выводом на дисплей расчёта и статистики из проведённой серии измерений: максимальное, минимальное, размах и среднее значение твёрдости, конвертация в другие шкалы твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа.
- Сенсорный цветной 8" яркий дисплей со стилусом.
- Встроенный мини-принтер для мгновенной распечатки данных измерения микротвёрдости: номер измерения/приложенная нагрузка/измеренное значение/конвертированное значение/разброс значений/среднее значение/мин. значение из серии/макс. значение из серии/испытуемый образец/оператор/дата и время измерений.
- Ручной привод турели для плавности и точности измерений микротвёрдости.
- Простота и удобство в эксплуатации, обслуживании, изучении и обучении принципам работы микротвердомеров - рекомендован для учебных целей в профессиональных и высших учебных заведениях.
Технические характеристики микротвердомера по Виккерсу ПМТ-3 Восток-7
Таблица 1 – Диапазоны измерений твердости по шкалам Виккерса (подлежат поверке)
|
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
|
HV 0,01; HV 0,025 |
от 50 до 350 |
|
HV 0,05 |
от 50 до 550 |
|
HV 0,1 |
от 50 до 850 |
|
HV 0,2; HV 0,3 |
от 50 до 1000 |
|
HV 0,5; HV 1 |
от 50 до 1500 |
Таблица 2 – Пределы допускаемых абсолютных погрешностей микротвердомеров
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV | ||||
|
св. 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 | |
|
Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±) | |||||
|
HV0,01 |
20,0 |
35,0 |
– |
– |
– |
|
HV0,025 |
20,0 |
35,0 |
– |
– |
– |
|
HV0,05 |
20,0 |
35,0 |
65 |
– |
– |
|
HV0,1 |
15,0 |
35,0 |
60,0 |
100,0 | |
|
HV0,2 |
15,0 |
30,0 |
60,0 |
100,0 |
110,0 |
|
HV0,3 |
15,0 |
25,0 |
45,0 |
90,0 |
110,0 |
|
HV0,5 |
10,0 |
20,0 |
35,0 |
70,0 |
120,0 |
|
HV1 |
8,0 |
15,0 |
25,0 |
50,0 |
75,0 |
Таблица 3
|
Номинальные значения испытательных нагрузок, Н (кгс) |
Относительная погрешность испытательных нагрузок, % |
|
0,098 (0,010) |
±1,5 |
|
0,245 (0,025) |
±1,5 |
|
0,490 (0,050) |
±1,5 |
|
0,981 (0,100) |
±1,5 |
|
1,961 (0,200) |
±1,0 |
|
2,942 (0,300) |
±1,0 |
|
4,903 (0,500) |
±1,0 |
|
9,807 (1,000) |
±1,0 |
|
Диапазон измерений длины диагоналей отпечатков (d), мм |
Предел абсолютной погрешности измерения длины диагоналей отпечатков (d), мм |
|
0,02≤d≤0,040 |
0,0004 |
|
0,040<d≤0,200 |
0,01∙d |
Таблица 4 – Технические характеристики твердомеров
|
Наименование характеристики |
Значение | ||
|
Модель микротвердомера |
ПМТ-3 |
ПМТ-3М | |
|
Диапазон времени выдержки, с |
0-99 |
0-60 | |
|
Диапазон увеличения оптической системы |
от 20х до 200х |
от 20х до 400х | |
|
Тип привода турели (поворотной головки) |
ручной |
автоматический | |
|
Тип приложения, выдержки и снятия нагрузки |
автоматический | ||
|
Тип измерения диагонали отпечатка, расчёта и отображения на дисплее значения микротвёрдости |
автоматический | ||
|
Тип выбора прилагаемой нагрузки |
механический | ||
|
Тип подъёмного механизма координатного стола |
механический | ||
|
Скорость нагружения, мкм/с |
50 | ||
|
Окуляр с измерительной сеткой |
10х | ||
|
Объективы в турели (встроенные) |
10х (для наблюдения) и 40х (для измерений) | ||
|
Минимальная единица измерения (дискретность), мкм |
0,01 | ||
|
Шкалы "прямого" измерения твёрдости путём непосредственного нагружения (терминология по ГОСТ 8.063-2012) |
HV, HK | ||
|
Технический диапазон измерений твёрдости, HV (в т. ч. поверяемый 50…1500HV). |
8…2900 | ||
|
Перевод/конвертация/пересчёт в другие шкалы твёрдости по стандарту ASTM E-140 |
HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T | ||
|
Сохранение, вывод и распечатка данных измерений твёрдости на встроенном принтере |
имеется | ||
|
Память с расчётом размаха, среднего значения, мин. и макс. значений в серии измерений, к-во ячеек памяти |
60 | ||
|
Дисплей |
8” сенсорный цветной | ||
|
Интерфейс связи с ПК |
RS232/USB | ||
|
ПО для контроля измерения твёрдости, хранения и обработки данных и работы с изображениями |
- |
имеется | |
|
Координатный стол с ручной регулировкой: - габариты, мм - перемещение по горизонтальным осям, мм |
100*100 (Х)25*(Y)25 | ||
|
Максимальная высота образца |
100 мм | ||
|
Глубина зева/расстояния до стенки прибора от центра индентора, мм |
130 мм | ||
|
Вывод данных |
Сенсорный дисплей 8’, сохранение на USB-диске | ||
|
Габаритные размеры, мм не более: - длина - ширина - высота |
630 290 680 | ||
|
Масса, кг, не более |
55 |
58 | |
Таблица 5 – Общие технические характеристики микротвердомеров.
|
Наименование параметра |
Значение параметра |
|
Параметры электрического питания для микротвердомеров с механизированным или автоматическим устройством приложения нагрузки - напряжение питания, В - потребляемая мощность, Вт, не более |
220 ±10 % 400 |
|
Средний срок службы микротвердомеров, лет, не менее |
10 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от 15 до 28 до 80 от 84 до 106,7 |
Комплект поставки микротвердомера по Виккерсу ПМТ-3 Восток-7
- Микротвердомер выбранной модели - 1 шт.
- Алмазный наконечник Виккерса - 1 шт.
- Алмазный наконечник Кнупа - по заказу
- Встроенная цифровая камера в комплекте с ПО (для версии ПМТ-3М) - 1 шт.
- Паспорт - 1 экз.
- Руководство по эксплуатации - 1 экз.
Аксессуары:
- Ось для грузов - 1 шт.
- Грузы - 6 шт.
- Координатный предметный стол - 1 шт.
- Отвертка - 1 шт.
- Установочные опоры с регулировкой по высоте - 4 шт.
- Измерительный уровень - 1 шт.
- 10-кратный микроокуляр - 1 шт.
- Комплект мер твёрдости по микро Виккерсу - 1 шт.
- Запасные предохранители (2А) - 2 шт.
- Шнур питания - 1 шт.
- ПО на USB носителе, ключ активации (только для версии ПМТ-3М) - 1 шт.
- Стилус - 1 шт.
- Пылезащитный мешок - 1 шт.
- Инструкция по эксплуатации - 1 шт.
