Velograph II - дефектоскоп ультразвуковой

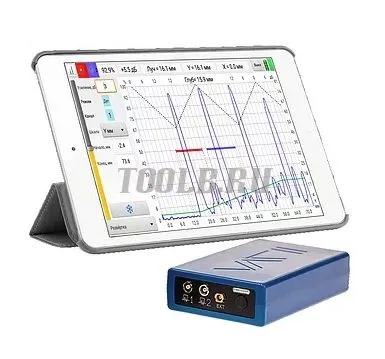

Ультразвуковой дефектоскоп Velograph II компактный дефектоскоп общего назначения, использующий вместо встроенного экрана планшеты и смартфоны через bluetooth.
Velograph II внесен в государственный реестр средств измерение свидетельство СИ №68124-17
Стоимость доставки в Москва
Velograph II внесен в государственный реестр средств измерение свидетельство СИ №68124-17
Возможность обнаружения дефектов в материале изделий ультразвуковым дефектоскопом основана на том, что в большинстве твердых материалов, и в первую очередь в металлах, хорошо
распространяются ультразвуковые волны. При этом они отражаются от границ внутренних неоднородностей материала, на чем и основана работа прибора.
Дефектоскоп с помощью ультразвукового преобразователя периодически посылает в контролируемый объект короткие импульсы ультразвуковых волн. С помощью этого же ультразвукового преобразователя импульсы отраженных обратно или прошедших сквозь материал ультразвуковых волн преобразуются в электрические сигналы и поступают в электронный блок дефектоскопа. После усиления, оцифровки и обработки встроенным процессором сигналы передаются по беспроводному протоколу в карманный переносной компьютер (КПК) и отображаются на жидкокристаллическом дисплее.
Сигналы на экране дефектоскопа отображаются так же, как на экране осциллографа в координатах амплитуда - время. По вертикальной оси отложена амплитуда, по горизонтальной - время. Начало координат находится в левом нижнем углу экрана. Амплитуда эхосигнала несет информацию, в основном, о величине отражателя в объекте контроля или о степени «прозрачности» материала при приеме прошедших ультразвуковых волн. Время задержки сигнала, то есть его положение на
временной оси, говорит о величине пути, по которому прошел сигнал. Эту величину легко рассчитать, зная скорость распространения волн в материале. Чаще всего используется именно такое представление сигналов на экране дефектоскопа. Оно кратко называется А-разверткой.
При работе дефектоскопа эхо-методом с совмещенным или раздельносовмещённым преобразователем временное положение эхо-сигналов на экране пропорционально дальности расположения отражателей от преобразователя. В этом случае горизонтальная ось, после пересчёта времени в дальность с учетом скорости распространения ультразвуковых волн, может градуироваться в миллиметрах.
Комплект поставки универсального ультразвукового дефектоскопа Velograph II
1 Электронный блок дефектоскопа 1 шт.
2 КПК с зарядным устройством и установленной программой Velograph II 1 шт.
3 Зарядное устройство электронного блока 1 шт.
4 Кабель LEMO-LEMO одинарный 1,2 м 1 шт.
5 Наклонный совмещённый преобразователь 1 шт.
6 Паспорт и руководство по эксплуатации 1 шт.
|
Наименование/Комплектация
|
Базовая
|
Улучшенная
|
Расширенная
|
|---|---|---|---|
|
Электронный блок дефектоскопа
|
✔
|
✔
|
✔
|
|
Планшет с зарядным устройством и установленым ПО VLG II
|
✔
|
✔
|
✔
|
|
Электронное устройство и ПО для толщиномера
|
-
|
✔
|
✔
|
|
Зарядное устройство электронного блока
|
✔
|
✔
|
✔
|
|
Кабель lemo-lemo 1,2 м одинарный
|
✔
|
✔
|
✔
|
|
Кабель lemo-lemo 1,2 м двойной
|
-
|
✔
|
✔
|
|
Преобразователь серии П121
|
✔
|
✔
|
✔(3шт)
|
|
Преобразователь П112-5,0-Ø6/2
|
-
|
✔
|
✔
|
|
Калибровочный образец V2
|
-
|
-
|
✔
|
|
Сумка для транспортировки
|
-
|
✔
|
✔
|
|
Чехол для электронного блока
|
-
|
-
|
✔
|
|
Паспорт и руководство по эксплуатации
|
✔
|
✔
|
✔
|
|
Поверка
|
✔
|
✔
|
✔
|
|
Стоимость, руб
|
По запросу
|
По запросу
|
По запросу
|
|
Параметр
|
Значение
|
|---|---|
|
Число независимых каналов
|
2
|
|
Рабочие частоты ультразвука, МГц
|
1,5 ... 10 МГц
|
|
Пределы изменения усиления приёмного тракта, дБ
|
0 ... 84 дБ
|
|
Глубина регулировки ВРЧ, дБ
|
84 дБ
|
|
Диапазон настройки скоростей ультразвука в материалах, м/с
|
1 ... 11000 с шагом кратным 1
|
|
Предел допускаемой основной погрешности измерения глубины залегания дефектов и толщины (по стали) прямым преобразователем, не более, мм
|
±(0,01t+0.2), где t - измеренное значение временного интервала
|
|
Пределы допускаемой абсолютной погрешности измерения координат дефектов для стали наклонным преобразователем, мм: - глубина залегания - проекция длины пути
|
±(0,03H+1), где H - измеренное значение глубины залегания,мм ±(0,03L+1), где L - измеренное значение проекции длины,мм
|
|
Диапазон измерения координат дефектов (глубины залегания дефекта по стали) с наклонным преобразователем 5 МГц, мм: для ПЭП с номинальным значением угла ввода 65° для ПЭП с номинальным значением угла ввода 70°
|
3 ... 40 мм
|
|
Диапазон глубины залегания дефектов (по стали) прямым преобразователем, мм
|
3 ... 180 мм
|
|
Диапазон рабочих температур, °С
|
-20° ... +45° C
|
|
Время работы от встроенной аккумуляторной батареи, ч
|
не менее 6 ч
|
|
Средняя наработка на отказ, не менее, ч
|
18000 ч
|
|
Габаритные размеры электронного блока, мм
|
100 х 68 х 26
|
|
Масса электронного блока
|
165 г
|
|
Вывод информации на внешние устройства
|
Wifi, Bluetooth, USB
|
|
Гарантийный срок работы прибора
|
2 года с момента поставки
|
