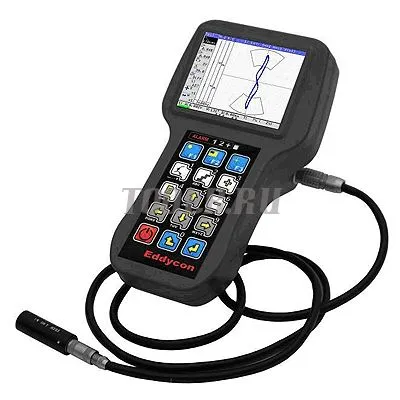

ВД3-81 - вихретоковый дефектоскоп
Дефектоскоп вихретоковый ВД3-81 Eddycon относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.).
- АВИАЦИОННАЯ:контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции, различного рода отверстия и т.д. );
- ЖЕЛЕЗНОДОРОЖНЫЙ ТРАНСПОРТ: контроль железнодорожных деталей и узлов вагонов (детали колесной пары и буксового узла, тележек грузовых, рефрижераторных и пассажирских вагонов, автосцепного устройства и т.д.);
- НЕФТЕГАЗОВАЯ: контроль трубопроводов, лопаток турбин ГРС, сосудов под давлением и т.д.;
- ХИМИЧЕСКАЯ: контроль трубопроводов, промышленных резервуаров и т.д.;
- ЭНЕРГЕТИЧЕСКАЯ: контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.;
- МАШИНОСТРОИТЕЛЬНАЯ: контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, и т.д.
- Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
- сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
- специализированному программному обеспечению;
- режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПК в память дефектоскопа);
- возможность условной оценки глубины дефекта;
- световая и звуковая сигнализация дефекта;
- простота в работе благодаря интуитивно-понятному интерфейсу;
- малые массогабаритные показатели.
- цветной высококонтрастный TFT дисплей;
- система АСД: 4 трехцветных светодиода, звуковая сигнализация;
- возможность работы в двухчастотном режиме;
- упрощенная процедура калибровки прибора на стандартных образцах;
- возможность подключения датчика пути и сканера вихретокового ротационного;
- возможность быстрого измерения отношения сигнал/шум;
- поддержка USB;
- низкотемпературное исполнение прибора (от - 30 °С).
- Возможность выявления дефектов глубиной - от 0,1 мм и раскрытием - от 0,002 мм;
- диапазон установки рабочих частот составляет - от 50 Гц до 12 МГц;
- напряжения выхода генератора (удвоенная амплитуда) - от 0,5 В до 6 В;
- диапазон регулируемого коэффициента усиления - 30 дБ;
- диапазон регулируемого коэффициента предусиления - 40 дБ;
- изменение фазы сигнала (диапазон вращения сигнала от 0° до 360° с шагом 0,1˚, 1°, 10°);
- частота выборок - до 8кГц;
- цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);
- отображение вихретокового сигнала: а) комплексная плоскость - позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей двух каналов, может применяется для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 5-ти алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали, суммирование с инверсией по вертикали и произведение).
- два режима работы прибора: день - применяется при работе в слабоосвещенных местах с недостаточной видимостью; ночь - применяется при работе в местах с ярким освещением, для увеличения контрастности дисплея;
- время установления рабочего режима дефектоскопа - не более одной минуты;
- функция автоочистки экрана (регулируемое время очистки экрана через 0,1 с; 0,5 с; 1 с; 2 с; 3 с; 4 с);
- встроенные часы и календарь;
- подсветка экрана и регулировка яркости экрана;
- контроль перегрузки входного тракта;
- контроль степени разряда аккумулятора;
- дифференциальный ВТП;
-дифференциальный ВТП, включенный по схеме моста;
-дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой;
-дифференциальный ВТП, трансформаторного типа;
-абсолютный (параметрический) ВТП;
-абсолютный ВТП трансформаторного типа.
- возможность подключения сканера вихретокового ротационного, для контроля отверстий и специализированных сканеров;
- дружественный мультиязычный интерфейс;
- время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей - не менее 5,5 часов;
- полный средний срок службы не менее 10 лет;
- электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В и номинальной емкостью 2700 мА×час;
- масса дефектоскопа с аккумуляторной батареей - не более 0,8 кг;
- габаритные размеры дефектоскопа не более 188 мм ´107 мм ´ 78 мм.
- Контроль болтовых отверстий при помощи сканера вихретокового ротационного. Круговая развертка позволяет дефектоскописту определить местоположение дефекта в отверстии.
- Контроль литья. Использование специализированных преобразователей ПН-12-МДФ 01 и ПН-09-МДФ 01 в защитных корпусах в комплексе с блоком АСД и цифровой обработкой сигналов позволит отстроиться от мешающих факторов, таких как шероховатость, краевой эффект, отрыв ВТП от поверхности объекта контроля и др.
- Контроль трубопроводов различного назначения. Проведение основного либо подтверждающего контроля тела труб с применением дефектоскопа ВД3-81 Eddycon позволит оценить степень повреждения трубы и ее пригодность к дальнейшей эксплуатации.
- Интуитивно понятный интерфейс;
- Удобный просмотр результатов контроля для каждой из частот (Частота №1, Частота №2 и Смесь);
- Возможность создания и хранения электронных отчетов.
- выдача данных по обнаруженному дефекту, а именно:
-амплитуда и фаза сигнала;
-глубина дефекта.
Сформированный электронный отчет содержит все основные данные о проведенном контроле, а именно:
- Информацию об организации, подразделении НК и дефектоскописте, проводившем контроль;
- наименование объекта контроля;
- все параметры настройки дефектоскопа на момент проведения контроля;
- параметры сигнала от дефекта (амплитуда, фаза, глубина дефекта);
- сигнал от дефекта в комплексной плоскости и на ленточных диаграммах;
- дата проведения контроля
|
Основные технические характеристики
|
||
|
Диапазон частот
|
кГц
|
от 0,05 до 12000
|
|
Усиление
|
дБ
|
70
|
|
Напряжение питания преобразователя
|
В
|
0,5, 1, 2, 4, 6
|
|
Частота выборок
|
Гц
|
8000
|
|
Фильтр
|
Гц
|
НЧ от 1 до 4000;
ВЧ от 1 до 4000;
Полосовой фильтр;
Дифференцирующий;
Усредняющий
|
|
Подключаемые ВТП
|
|
дифференциальные и абсолютные ВТП;
|
|
Цифровой масштаб
|
|
от 1/16 до 16, с шагом 6 дб
|
|
Вращение фазы
|
°, гр
|
от 0 до 360
|
|
Разъем для подключения ВТП
|
|
2 - pin LEMO, 4 - pin LEMO
|
|
Время следа сигнала
|
Сек
|
0,1; 0,5; 1; 2; 3; 4
|
|
Дисплей
|
|
Цветной ЖКД
|
|
Разрешение экрана
|
точек
|
320 ´ 240
|
