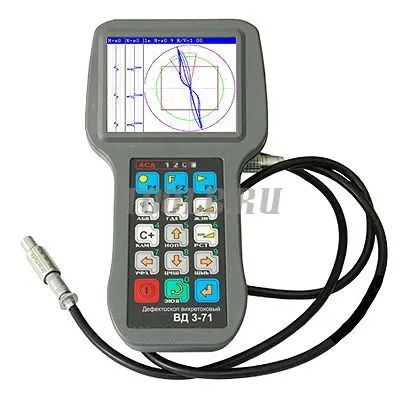

ВД3-71 - вихретоковый дефектоскоп
Дефектоскоп вихретоковый ВД 3-71 относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.)
Дефектоскоп вихретоковый ВД 371 относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.), в том числе для:
- контроля отдельных отрезков несущих конструкций;
- контроля балок, трубопроводов, труб различного диаметра, стержней, полосок, кабелей в оболочках;
- контроля деталей авиационной техники;
- контроля железнодорожных колёс и рельсов.
Дефектоскоп ВД3-71 может применяться для контроля продукции при ее производстве и в процессе эксплуатации службами неразрушающего контроля и лабораториями предприятий, обеспечивающими контроль качества продукции.
Вихретоковый дефектоскоп ВД 3-71 обеспечивает возможность обнаружения поверхностных и подповерхностных дефектов протяженностью не менее 2 мм в деталях из металлов и сплавов, в том числе ферромагнитных, с относительной магнитной проницаемостью более 1 и электропроводностью от 1*106 до 6 *107 См/м.
Вихретоковый дефектоскоп ВД3-71 предусматривает возможность подключения вихретоковых преобразователей различной конструкции:
1. дифференциальный ВТП, включение по схеме моста
2. абсолютный ВТП трансформаторного типа
3. дифференциальный ВТП, включение по схеме моста
4. дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой
5. абсолютный ВТП 6. дифференциальный ВТП, трансформаторного типа
Порог чувствительности дефектоскопа на искусственных дефектах типа "пропил" в стандартном образце: протяженность - 2 мм; глубина - 0,1 мм; ширина - 0,1 мм.
Дефектоскоп ВД3-71 при обработке результатов контроля имеет следующие возможности:
- вращение сигнала (диапазон поворота сигнала от 0° до 360° с шагом 1°, 10°, 100°);
- фильтрация сигнала (существует 5 видов фильтров: низкочастотный, высокочастотный, полосовой, дифференциальный, усредняющий);
- создание смесей двух каналов (для смешивания оператор может выбрать один из 5-ти алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали, суммирование с инверсией по вертикали и произведение).
Вихретоковый дефектоскоп ВД 3-71 отображает вихретоковый сигнал в следующих представлениях:
- векторное изображение: при этом в зоне отображается прямая линия (вектор), один её конец- центр, второй указывает на текущее значение сигнала;
- в комплексной плоскости: позволяет выделять дефекты на фоне помех путем анализа формы годографа сигнала.
Отличительные особенности вихретокового дефектоскопа ВД3-71:
- Работа с ВТП различного типа;
- Многочастотный (до 2-х частот) контроль;
- Отображение сигнала в комплексной плоскости (годограф сигнала), отображение вектора сигнала, временная развертка проекций сигнала;
- 5 алгоритмов формирования «смеси» сигналов по двум каналам;
- Управление фазой отображаемого сигнала;
- Автоматическое измерение амплитуды и фазы сигналов;
- Оценка величины дефекта (в миллиметрах, % от толщины стенки и пр.) в соответствии с выбранной либо построенной калибровочной кривой;
- Цифровая фильтрация, 5 типов фильтров: НЧ, ВЧ, Полосовой, Дифференциальный, Усредняющий;
- Интеллектуальное масштабирование сигнала
- Запоминание и хранение до 10 результатов контроля в зависимости от времени контроля;
- Запоминание и хранение до 100 настроек дефектоскопа в памяти;
- Сохранение и документирование результатов, связь с ПЭВМ через порт USB;
- Световая и звуковая сигнализация дефекта, возможность подключения наушников;
- Цветной TFT-дисплей
- Эргономичный корпус;
- Встроенное аккумуляторное питание, зарядное устройство с режимом «быстрый заряд» в комплекте поставки;
- Время установления рабочего режима дефектоскопа - не более 1 мин.
- Время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей - не менее 8 часов.
- Электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В и емкостью 2500 мА/час.
|
Порог чувствительности, (глубина / ширина) мм
(при Ra - 1.25 мкм Rz - 320 мкм) |
0,1 / 0,05
|
|
Угол отклонения от нормали, °
|
0...360
|
|
Радиус кривизны поверхности ОК, мм
|
нет ограничений
|
|
Скорость сканирования, м/с
|
0,5
|
|
Время
установления рабочего режима непрерывной работы |
30 сек 8 ч |
|
Диапазон рабочих температур,°С
|
-10... + 40
|
|
Габаритные размеры электронного блока, мм
|
188 x 107 x 78
|
|
Масса дефектоскопа с аккумуляторной батареей (без комплекта ВТП, кабелей и футляра) не более, кг
|
0,72
|
|
Подключение к ПК
|
USB порт
|
|
Срок службы, лет
|
10
|
Комплект поставки вихретокового дефектоскопа ВД3-71
- Дефектоскоп ВД 3-71
- Преобразователь вихретоковый ПН-12-МДФ01 (с кабелем соединительным)
- Кабель соединительный (ПЭВМ/электронный блок)
- Устройство зарядное АЗУ-2М
- Стандартный образец предприятия СОП7.001.70
- Программное обеспечение для работы с ПЭВМ
- Руководство по эксплуатации ВД 3-71.23535778.005.00.00-01 РЭ
- Руководство по эксплуатации АЗУ-2М.23535778.002 РЭ
- Чехол для дефектоскопа ВД 3-71
- Кейс для запасных частей и принадлежностей
Вихретоковые преобразователи для дефектоскопа ВД3-71.
|
Тип вихретокового преобразователя (ВТП)
|
Размер рабочей части, мм
|
Диапазон рабочих частот, кГц
|
Задачи, которые решаются с высокой эффективностью
|
|
ПН-10 - ТД
|
9
|
40 - 120
|
Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) с зазором до 3 мм.
|
|
МДФ 0701
|
7
|
1,0 - 20,0
|
Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах. Автоматический и ручной контроль с зазором относительно поверхности. Выявление дефектов на глубине до 3 мм в неферромагнитных материалах.
|
|
МДФ 0901
|
9
|
0,4 - 15,0
|
Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах. Автоматический и ручной контроль с зазором относительно поверхности. Выявление дефектов на глубине до 5 мм в неферромагнитных материалах.
|
|
МДФ 1201
|
12,5
|
0,1 - 20,0
|
Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах. Выявление дефектов на глубине до 8 мм в неферромагнитных материалах.
|
|
МДФ 1502
|
15
|
1,0 - 500,0
|
Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах при автоматическом и ручном контроле с зазором относительно поверхности. Выявление дефектов в ферромагнитных материалах через зазор или слой защитного покрытия толщиной до 10-12 мм.
|
|
МДФ 3301
|
33
|
0,1 - 8,0
|
Выявление поверхностных и глубоко залегающих трещин, пор, коррозионных язв (питинг) в разных материалах. Выявление грубых дефектов на глубине до 20 мм в неферромагнитных материалах.
|
|
ПН-17x24 ТД 2
|
17x24
|
80 - 120
|
Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах при автоматическом и ручном контроле.
|
|
ПН-6x8- ТД-У-001
|
6x8
|
10 - 250
|
Выявление поверхностных дефектов типа трещин, пор в ферромагнитных материалах поперечного, продольного или локального направления.
|
|
ПН-6- ТД-С-001
|
6
|
10 - 250
|
Выявление поверхностных дефектов типа трещин, пор в ферромагнитных материалах поперечного, продольного или локального направления. Автоматический и ручной контроль с зазором относительно поверхности до 0,5 мм.
|
|
ПН-12- ТД-С-001
|
12
|
10 - 250
|
Выявление поверхностных дефектов типа трещин, пор в ферромагнитных материалах поперечного, продольного или локального направления. Автоматический и ручной контроль с зазором относительно поверхности до 3 мм.
|
