ВД-701 - вихретоковый дефектоскоп

Обзор преимуществ универсального вихретокового дефектоскопа ВД-701


Вихретоковый дефектоскоп ВД-701 применяется для контроля труб, прутков, проволоки как в потоке их производства, так и для входного контроля. Дефектоскоп позволяет контролировать изделия из ферромагнитных и немагнитных сталей и цветных металлов.

Выявляемые дефекты: нарушение сплошности, непровары, ужимы, трещины, волосовины, закаты, рванины, неметаллические включения, и т. д.

Дефектоскоп позволяет сохранять в памяти настройки для контроля различных типов изделий.

Вихретоковый дефектоскоп ВД-701 обладает следующими особенностями:

• Высокая скорость контроля

• Широкий выбор измерительных модулей для различного сортамента изделий

• Абсолютный канал для контроля протяженных дефектов

Применение дефектоскопа ВД-701 - дефектоскопия труб в процессе производства.

Контроль сварных швов труб в процессе производства вихретоковым методом.

Контроль электросварных труб в процессе производства на трубном стане.

В процессе производства сварных шовных труб могут возникать различные дефекты. Использовании таких труб может привести к возникновению техногенных аварий и катастроф, поэтому существует необходимость в выходном контроле готовой продукции на трубных заводах, также желателен входной контроль труб потребителями продукции в связи с возможностью проявления скрытых дефектов, обнаружение которых невозможно в процессе производства, или возникновения новых дефектов в процессе транспортировки продукции от изготовителя к потребителю. Таким образом существует необходимость в оборудовании для дефектоскопии и отбраковки дефектной продукции. Основными дефектами сварных шовных труб являются дефекты, связанные с плохой настройкой или сбоем сварочного оборудования на трубном стане. Другие дефекты, такие как трещины (кроме сварного шва), волосовины, закаты, раковины, ужимы появляются значительно реже, а часть из них является следствием использования входного сырья с уже имеющимися дефектами.

Проходной вихретоковый преобразователь для контроля сварных труб из нержавеющей стали.

Для входного контроля или контроля в процессе производства сварных шовных труб малого диаметра имеет смысл использовать вихретоковый метод. Данный метод контроля продукции позволяет достаточно легко встраивать необходимое для контроля оборудование как в существующие линии производства (входного контроля) труб, так и во вновь разрабатываемые. Немаловажной особенностью метода является возможность контроля продукции со скоростью выхода труб со стана и отсутствия необходимости передачи изделий на специальную линию дефектоскопии.

Проходной вихретоковый преобразователь встроенный в стан производства нержавеющей трубы.

Вихретоковый метод основан на анализе взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых возбуждающей катушкой в контролируемом объекте. Электромагнитное поле вихревых токов воздействует на измерительную катушку, возбуждая в ней ЭДС или изменяя полное сопротивление. Регистрируя напряжение на измерительной катушке или полное сопротивление, можно получить информацию о свойствах исследуемого объекта. Одной из особенностей вихретокового метода является возможность производить контроль без физического контакта с объектом, что позволяет контролировать движущиеся в процессе производства трубы без изменения технологической скорости.

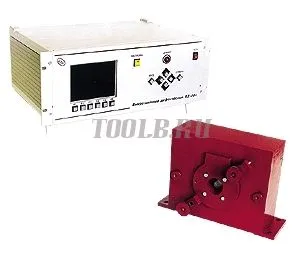

Вихретоковый дефектоскоп ВД-701 для автоматизированного контроля труб, прутков, проволоки.

Для контроля сварных швов труб в процессе производства разработан вихретоковый дефектоскоп ВД-701 позволяющий производить контроль труб, прутков, проволоки как в процессе их производства, так и для входного контроля. Дефектоскоп позволяет контролировать изделия из ферромагнитных и немагнитных сталей и цветных металлов. В качестве измерительного узла использован проходной преобразователь с дифференциально включенными измерительными катушками. Получаемый сигнал с измерительных катушек анализируется амплитудно-фазовым методом, результат обработки входного сигнала от исследуемого объекта выводится на экран прибора в графическом виде, а при превышении устанавливаемого порога срабатывания формируется управляющий сигнал на технологическое оборудование для отбраковки дефектной трубы. В случае контроля изделий из ферромагнитных материалов используется дополнительное продольное намагничивание контролируемых труб с целью повышения качества обнаружения выявляемых дефектов.

Вихретоковый дефектоскоп ВД-701 позволяет контролировать продукцию трубных, прокатных, калибровочных станов на трубных, метизных заводах черной, цветной металлургии и заводах машиностроительного профиля. Диаметр контролируемых изделий от 5 мм до 121 мм. Перекрытие данного интервала диаметров продукции осуществляется при помощи сменных датчиков. Замена датчика в связи с изменением сортамента выпускаемой продукции осуществляется достаточно легко и не требует замены электронной части прибора. Выявляемые дефекты: непровары, трещины, волосовины, закаты, раковины, ужимы. Высокая производительность метода (скорость контроля от 0,3 м/с до 3 м/с) позволяет контролировать качество производимых труб и прутков в процессе производства. Вихретоковый метод контроля позволяет контролировать свертно-паяные трубы для холодильной промышленности, сварные трубы для строительной индустрии, коммунального хозяйства и автомобильной промышленности (карданные трубы), трубы для нефтяной и газовой промышленности, цельнотянутые нержавеющие трубы для котлов и парогенераторов атомной энергетики.

Прибор ВД-701 имеет также ряд дополнительных сервисных возможностей: сохранение в памяти прибора настроек для контроля различных типов изделий, запись предварительно обработанного сигнала от контролируемого объекта в память прибора для последующего детально анализа, отображение на дисплее основных параметров и режимов работы дефектоскопа, самодиагностика основных узлов прибора, подключение к ЭВМ для детального анализа результатов диагностики выпускаемой продукции, а также построения общецеховой автоматизированной системы дефектоскопии и учета готовой продукции.

Технические характеристики универсального вихретокового дефектоскопа ВД-701


*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.


Комплект поставки универсального вихретокового дефектоскопа ВД-701


Электронный блок

Модуль абсолютного канала

Блок преобразователей для труб и прутков диаметром 3 - 65 мм
