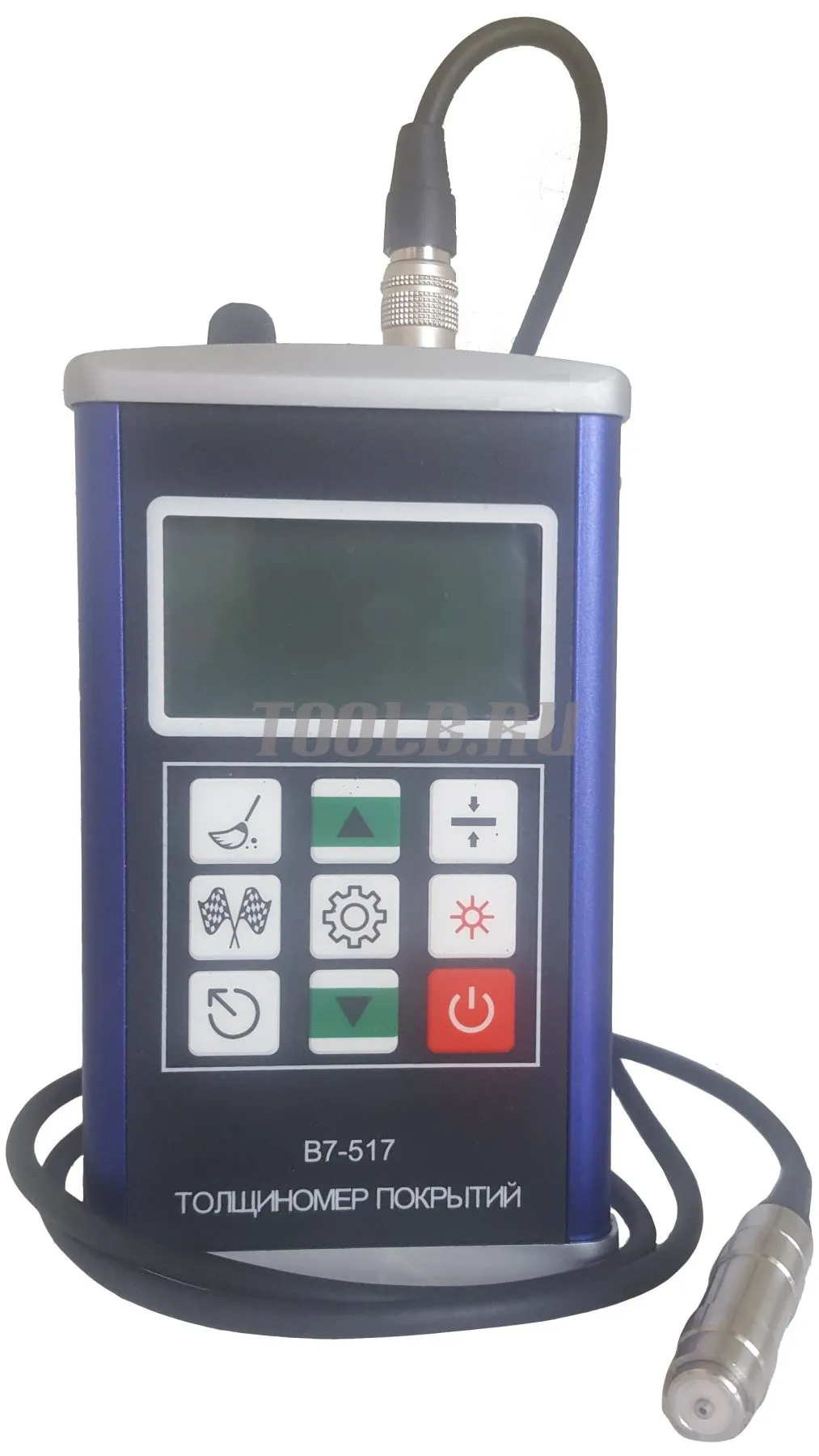

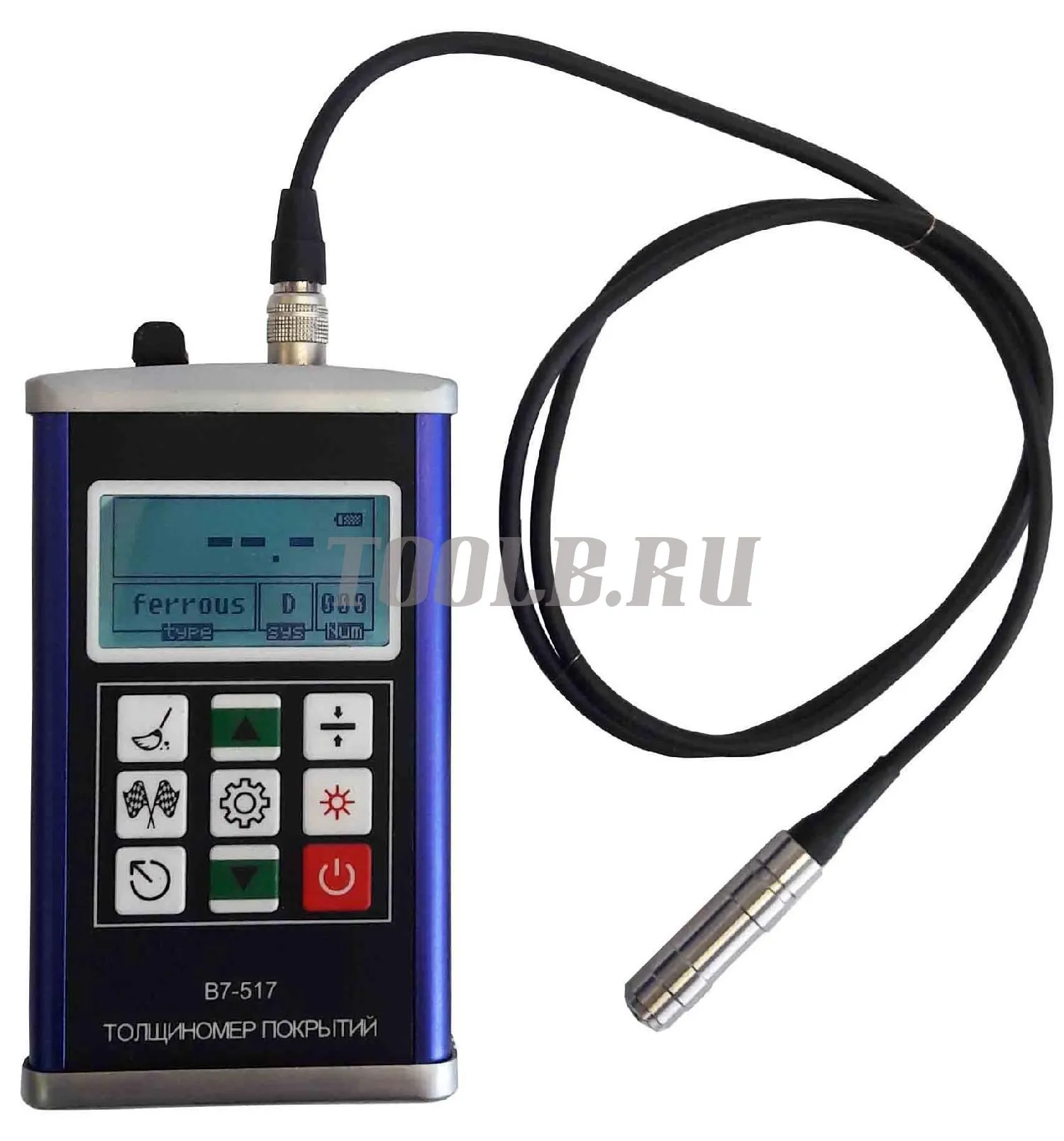

В7-517 толщиномер покрытий
Толщиномеры покрытий В7-517 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Поверка толщиномера покрытий В7-517 срок 2-7 дней
ГРСИ РФ под № 80596-20
Толщиномеры покрытий модификации В7-517 с выносным (съёмным) датчиком применяются для измерений толщины немагнитных диэлектрических покрытий (с преобразователем типа F на магнитных основаниях и с преобразователем типа N на немагнитных основаниях):
Преобразователь тип F (от лат. Ferrum – железо/сталь) для магнитных оснований из чёрных металлов, например: цинковое, алюминиевое, медное, кадмиевое или резиновое покрытие или краска лак, грунт, шпатлёвка, ржавчина на основании из железа и его сплавов: стали, чугуна.
преобразователь тип N (от лат. Non Ferrum – не железо) для немагнитных оснований из цветных металлов, например: краска, резиновое, пластмассовое и эмалированное покрытие на основании из меди, алюминия (в т. ч. фольга), цинка, олова и т. д.
Отличительные особенности толщиномера покрытий модификации В7-517:
- Комбинированный толщиномер с применением двух типов выносных преобразователей: F и N.
- Возможность использования 11 различных преобразователей для чёрных и цветных металлов, из них 3 внесены в госреестр РФ.
- Возможность измерения покрытия их хрома на медном основании.
- 2 режима замеров: одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек);
- V-образный паз на основании преобразователя толщиномера для удобства замеров на тонких изделиях: стержни, прутки и др.;
- Установка допустимых пределов измерений (max и min), оповещение при выходе за пределы установленных пороговых значений;
- Статистическая обработка результатов измерений: среднее значение, макс. и мин. значения, к-во измерений в серии, стандартное отклонение;
- Возможность корректировки заводской калибровки прибора пользователем, когда преобразователь толщиномера изношен.
- Связь с ПК через USB для передачи данных, анализа и распечатки;
- Режим автоотключения питания, малое энергопотребление;
- Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.
| Тип датчиков – F (чёрные металлы), метод измерения – магнитная индукция. | |||||||
| Модель датчика | F400 | F1 | *F1/900 | *F5/90 | *F5 | *F10 | |
| Диапазон измерений, мкм | 0…400 | 0…1250 | 0…5000 | 0…10000 | |||
| Точность (дискретность) измерения, мкм | 0,1 | 0,1 | 1 | 10 | |||
| Условия измерения: |
Мин. радиус кривизны поверхности, мм | 1 (выпуклая) | 1,5 | Плоская | 1,5 | 5 | 10 |
| Мин. диаметр области измерений, мм | Ø3 | Ø7 | Ø20 | Ø40 | |||
| Мин. толщина основания, мм | 0,2 | 0,5 | 1 | 2 | |||
| Тип датчиков – N (цветные металлы), метод измерения – вихревые токи. | |||||||
| Модель датчика | *N | N1 | *N1/900 | *CN02 | *N10 | ||
| Диапазон измерений, мкм | 0…400 | 0…1250 | 10…200 | 0…10000 | |||
| Хром на меди 0…40 | |||||||
| Точность (дискретность) измерения, мкм | 0,1 | 0,1 | 1 | 10 | |||
| Условия измерения: |
Мин. радиус кривизны поверхности, мм | 1,5 (выпуклая) | 5 | Плоская | 10 | ||
| Мин. диаметр области измерений, мм | Ø4 | Ø7 | Ø50 | ||||
| Мин. толщина основания, мм | 0,3 | 0 | 50 мкм алюминиевая фольга | ||||
F1/900 – датчик угловой (кабель входит в датчик под углом 90 гр. к основанию поверхности) для измерения поверхностей с температурой до 900С
F5/90 – датчик угловой (кабель входит в датчик под углом 90 гр. к основанию поверхности)
*датчики F1/900, F5/90, F5, F10, N, N1/900, CN02 и N10 не внесены в госреестр РФ и поставляются со свидетельством о заводской калибровке.
| Рекомендации по выбору датчиков | |||
|
ПОКРЫТИЕ----- -----ОСНОВАНИЕ |
Немагнитное покрытие из органического материала (напр. краска, отделка, эмаль, фарфоровая эмаль, пластик, анодирование и т. п.) | ||
| Толщина покрытия ≤ 100 мкм | Толщина покрытия ≤ 100 мкм | ||
| Чёрные металлы, такие как сталь, чугун и т. п. | Область измерения, Ø>30мм | Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм |
Датчики F1/F5 0…1250 мкм Датчик F10 0…10 мм |
| Область измерения, Ø | Датчик F400 0…400 мкм | Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм |
|
| Цветные металлы, такие как медь, алюминий, латунь, цинк, олово и т. п. | Область измерения, Ø>10мм | Датчик N1 0…1250 мкм | Датчик N1 0…1250 мкм |
| Область измерения, Ø | Датчик N1 0…1250 мкм | Датчик N1 0…1250 мкм | |
| Рекомендации по выбору датчиков | |||
|
ПОКРЫТИЕ----- -----ОСНОВАНИЕ |
Немагнитное покрытие из цветных металлов (напр. хром, цинк, алюминий, медь, олово, серебро и т. п.) | ||
| Толщина покрытия ≤ 100 мкм | Толщина покрытия ≤ 100 мкм | ||
| Чёрные металлы, такие как сталь, чугун и т. п. | Область измерения, Ø>30мм | Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм |
Датчики F1/F5 0…1250 мкм Датчик F10 0…10 мм Датчик F400 0…400 мкм |
| Область измерения, Ø | Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм |
||
| Цветные металлы, такие как медь, алюминий, латунь, цинк, олово и т. п. | Область измерения, Ø>10мм | Датчик N1 0…1250 мкм | --- |
| Область измерения, Ø | --- | --- | |

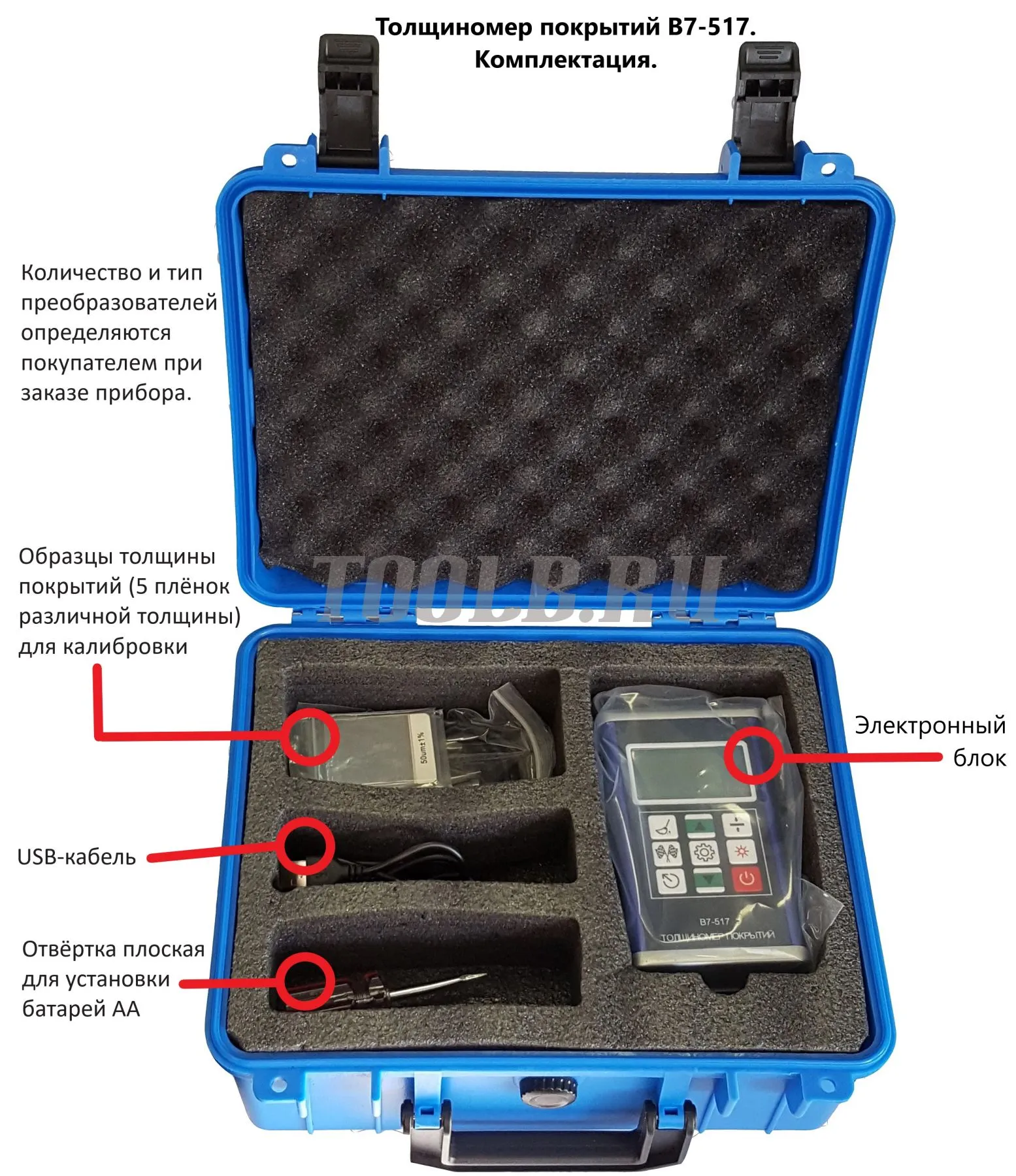

Комплектация:
| Наименование | Количество |
| Блок электронный с преобразователем (F1 или N1 по выбору заказчика)* | 1 шт. |
| Руководство по эксплуатации с методикой поверки МП 203-33-2020 | 1 экз. |
| Упаковочный кейс | 1 шт. |
| ПО с кабелем USB | 1 компл. |

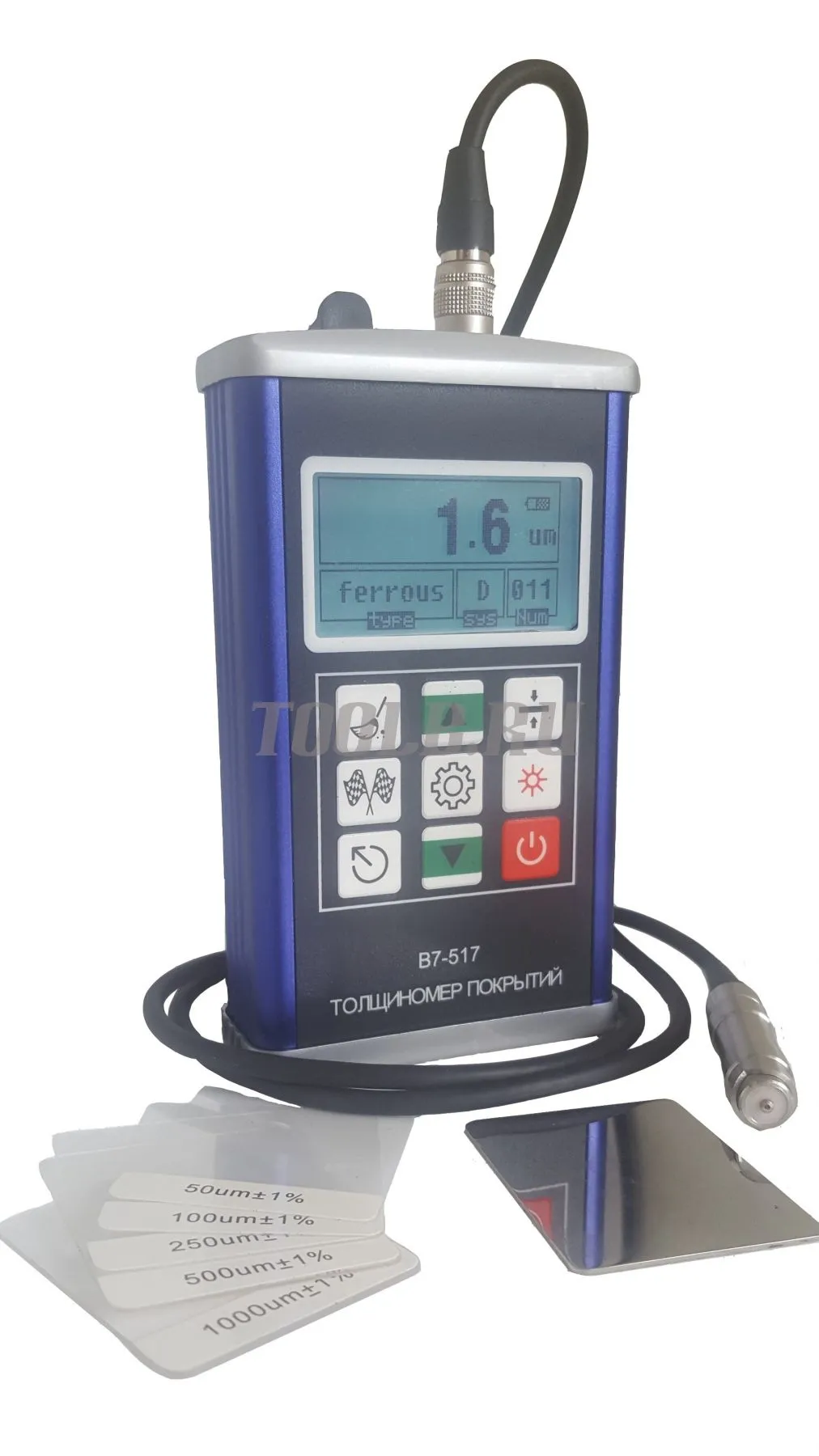

| Образцы толщины покрытий (5 плёнок различной толщины) | 1 компл. |
Образцы основания для настройки нижней границы диапазона в случаях отсутствия доступа к непокрытой части металлического образца, на котором планируется проводить измерение толщины покрытия:
|
На заказ |
| *Прибор поставляется с первичной поверкой, количество и тип дополнительных преобразователей определяются требованиями заказчика. | |
