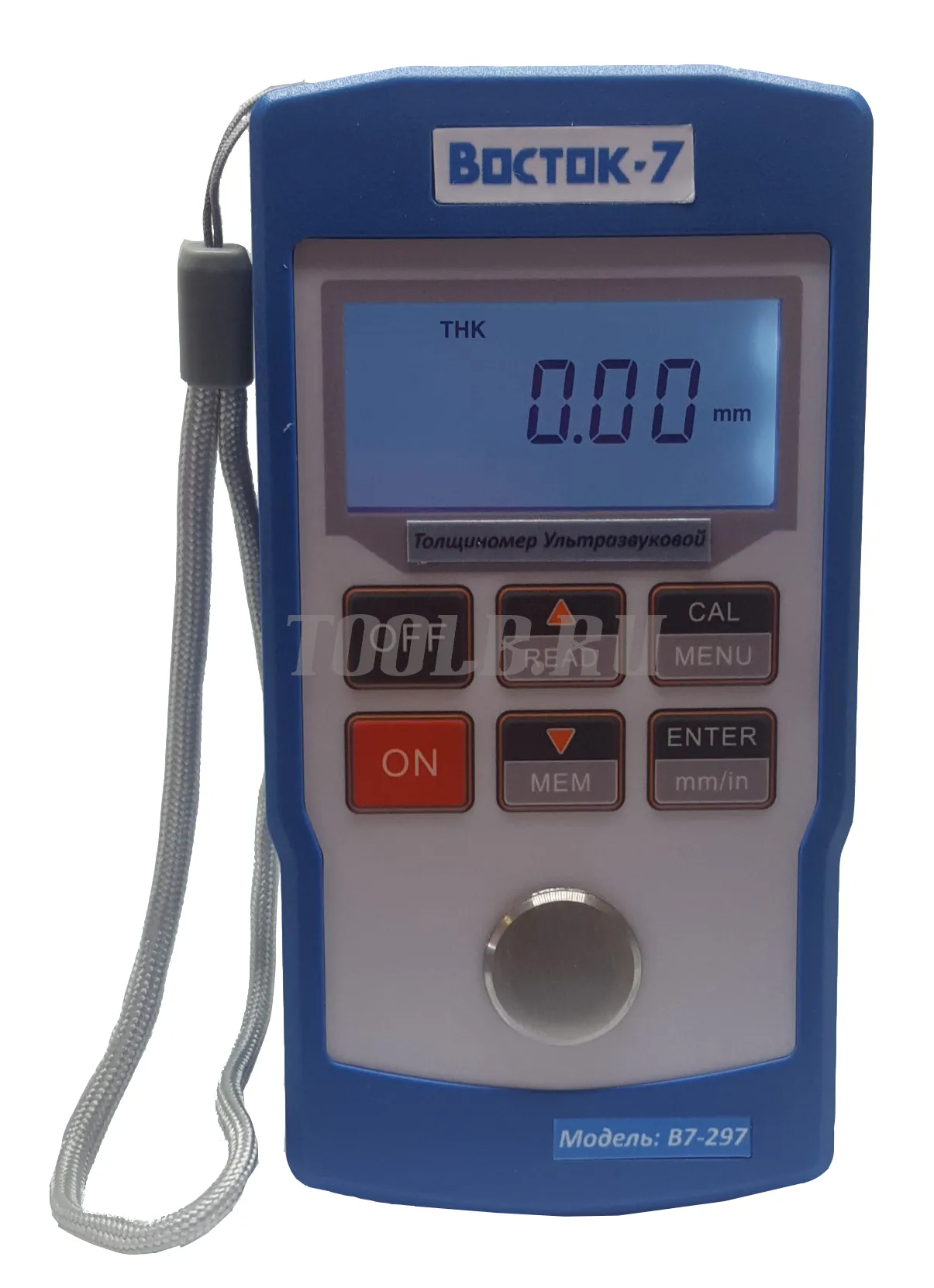

В7-297 толщиномер ультразвуковой
Толщиномеры ультразвуковые В7-297 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, композитов, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний, в том числе изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция) при одностороннем доступе к поверхности контроля.

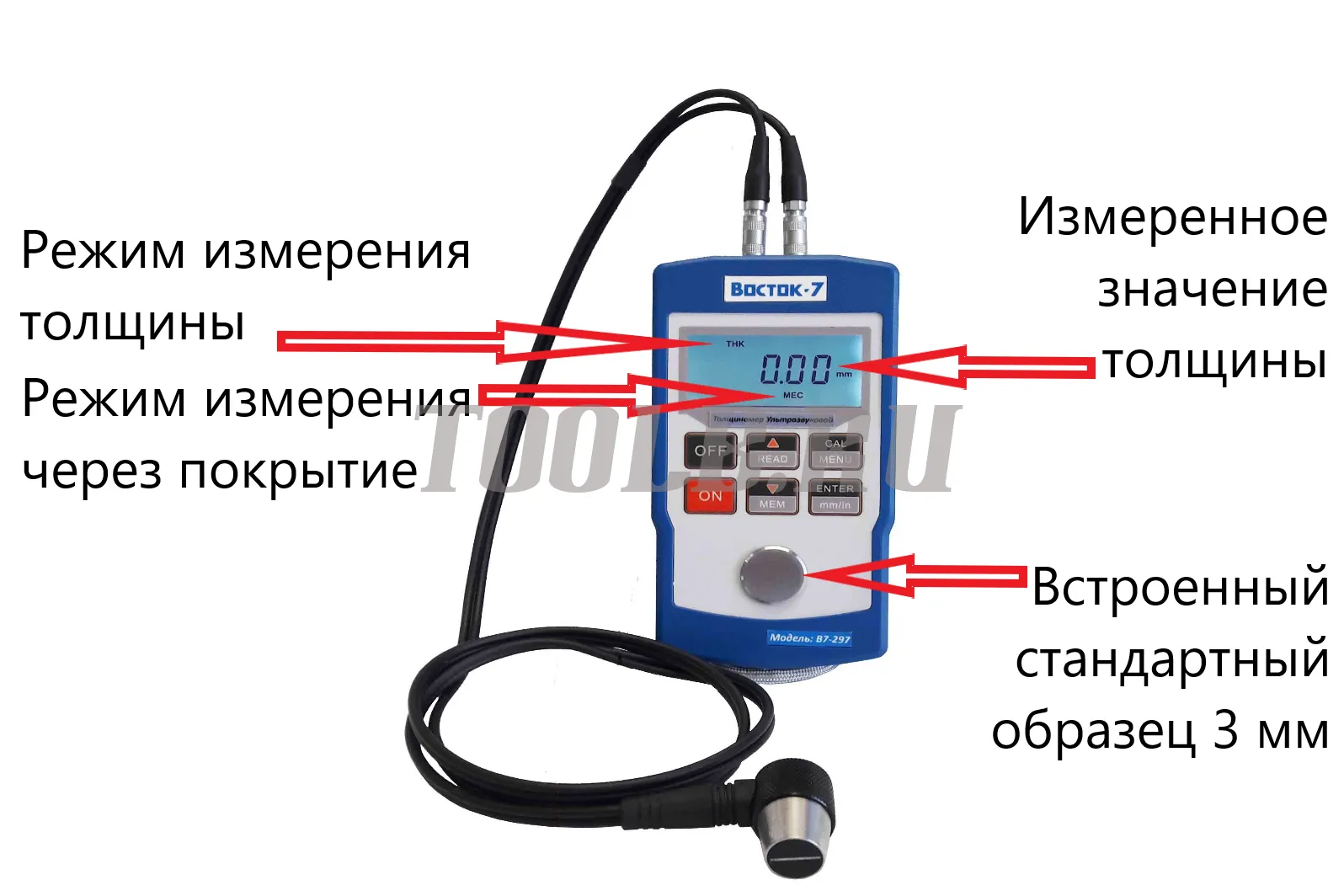

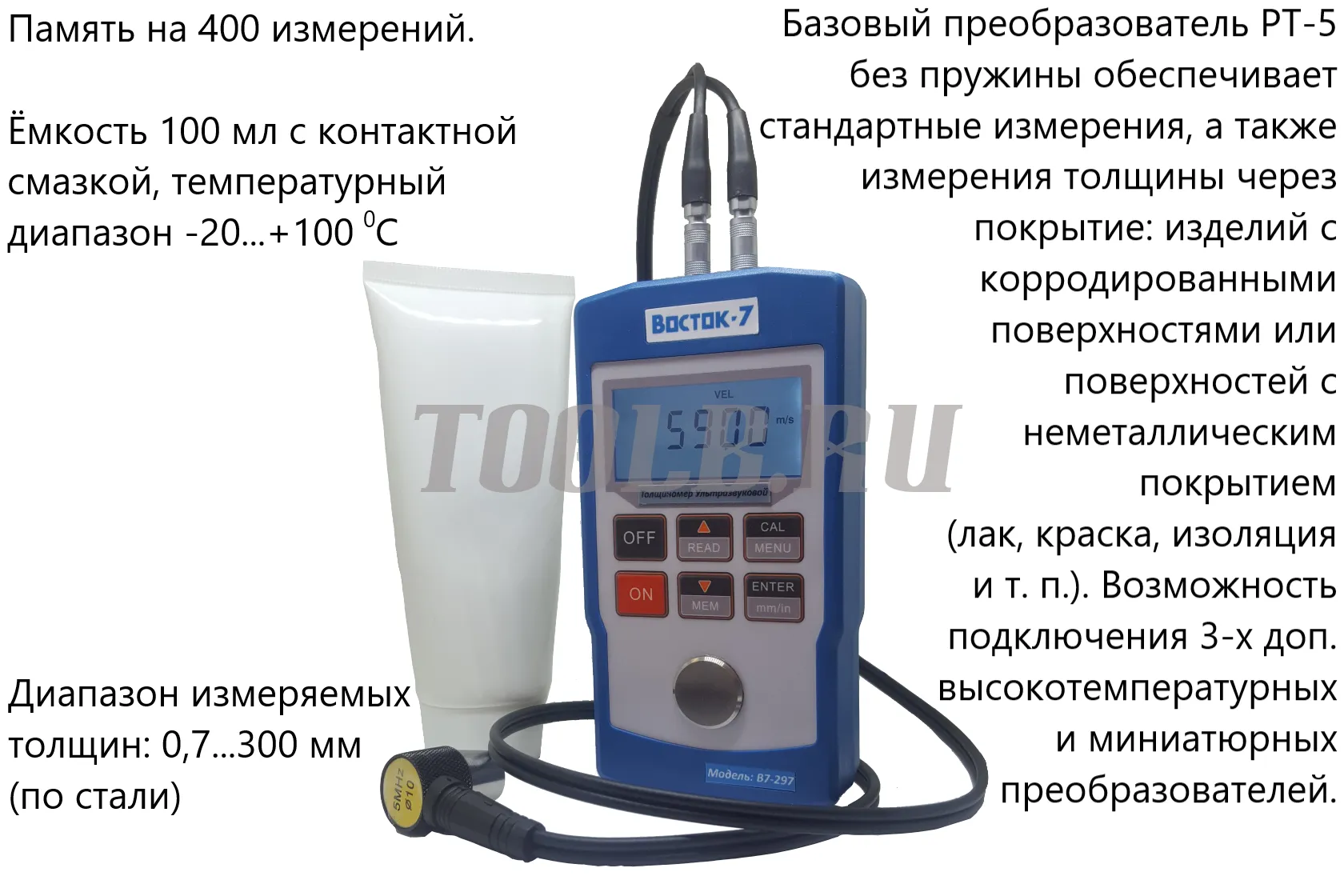

Толщиномеры ультразвуковые В7-297 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,7 до 300 мм (по стали) с 4 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 400 0С) поверхностей; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки и через покрытие, в т. ч. коррозию. Память на 400 измерений. Базовый преобразователь РТ-5 без пружины обеспечивает стандартные измерения, а также специализированные измерения толщины через покрытие: изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция и т. п.). Специализированные режим двойного эхо-сигнала (через покрытие): при измерении обычным толщиномером толщины основного металла, покрытого защитным покрытием или краской, может возникнуть значительная ошибка, а при использовании двойного эхо-сигнала можно точно измерить фактическую толщину основного металла без необходимости удаления с него покрытия или нарушения поверхности. Также эта функция используется при измерении глубоко корродированных изделий – остаточной толщины стенок в местах, подверженных коррозийному износу (трубы, сосуды давления и др.).
| Толщиномер В7-297. Типы преобразователей с характеристиками | ||||||
| Модель | Диапазон по стали, мм |
Ø контактного элемента, мм | Частота, МГц |
Рабочая температура 0С |
Мин. предел*, мм |
Назначение, описание. |
| Преобразователи для стандартных измерений | ||||||
| РТ-5 без пружины** | 2…300 | 10 | 5 | -10…+70 | 20х3 | Входит в базовый комплект В7-297. Дополнительный режим измерения толщины через покрытие: изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция и т. п.). |
| РТ-5 с пружиной** | 1…300 | 10 | 5 | -10…+70 | 20х3 | По заказу: преобразователь помещён внутрь каретки с пружиной. Каретка имеет боковые цилиндрические выемки для удобства измерения на прутках и тонких трубах. Встроенные пружины обеспечивают плотное прилегание преобразователя к криволинейной поверхности трубы или гиба с нормированным усилием, что даёт возможность контролировать изогнутые поверхности в широком диапазоне диаметров. |
| ХТ-5** | 0,8…90 | 6 | 5 | -10…+70 | 20х3 | По заказу: миниатюрный датчик для измерения в малых трубах |
| Преобразователи для высокотемпературных поверхностей | ||||||
| GT-5** | 2…300 | 12 | 5 | 0…+400 | 20х3 | По заказу. |
** - типы преобразователей, на которые оформляется поверка толщиномера.
| Наименование | Параметр | |
| Диапазон измерения толщины, мм: преобразователь РТ-5 по стали через покрытие, в т. ч. коррозию преобразователь GT-5 преобразователь XT-5 |
от 2,0 до 300,0 от 3,0 до 35,0 от 2,0 до 100,0 от 0,7 до 90,0 |
|
| Точность (дискретность, шаг отсчёта) измерения, мм | 0,1 / 0,01 | |
| Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм - преобразователь PT-5 в диапазоне измерений от 2,0 до 10,0 мм включ. в диапазоне измерений св. 10,0 до 300,0 мм - преобразователь GT-5 в диапазоне измерений от 2,0 до 9,0 мм включ. в диапазоне измерений св. 90,0 до 100,0 мм - преобразователь XT-5 в диапазоне измерений от 0,7 до 40,0 мм включ. в диапазоне измерений св. 40,0 до 90,0 мм H – измеренное значение толщины, мм |
±0,5 ±(0,01H+1) ±(0,005H+0,1) ±(0,01H+1) ±(0,005H+0,1) ±(0,01H+1) |
|
| Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм - для преобразователя с частотой 2 и 5 МГц |
20 |
|
| Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм - для преобразователя с частотой 2 и 5 МГц |
1.2 | |
| Диапазон измерения скорости ультразвука, м/с | 1000…9999 | |
| Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм | 80 | |
| Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм | 160 | |
| К-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*) | 3 (1*) | |
| Длина кабеля преобразователя, не менее, мм | 900 | |
| Температура поверхности контролируемых изделий, °С | -10…+60 (+400*) | |
| Память | 400 значений | |
| Температурный диапазон окружающей среды при работе толщиномера, °С | 0…+35 | |
| Верхнее значение относительной влажности при 35 °С, % | 90 | |
| Элементы питания: от батарей или аккумуляторов | 2 шт. 1,5 V тип АА | |
| Время работы при полной зарядке и выкл. подсветке экрана, ч | не менее 90 | |
| Время авто выключения прибора, мин | 3 | |
| Гарантийный срок эксплуатации, мес | 12 | |
| Габаритные размеры Д*Ш*В, мм | 70*30*125 | |
| Масса прибора (без элементов питания), кг | 0,25 |
| Базовая комплектация: | К-ВО |
| Блок электронный без батареек | 1 шт. |
| Преобразователь РТ-5 без пружины (базовый) 5 МГц | 1 шт. |
| Ёмкость 100 мл с контактной смазкой | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Упаковочный кейс для хранения и переноски | 1 шт. |
| Дополнительная комплектация (по заказу): | |
| Преобразователи различного назначения: РТ-5 с пружиной, ХТ-5, GT-5 и CT-5 | На заказ |
| Калибровочные образцы / меры толщины | На заказ |
| Контактная смазка для обычного применения и высокотемпературная контактная смазка | На заказ |
