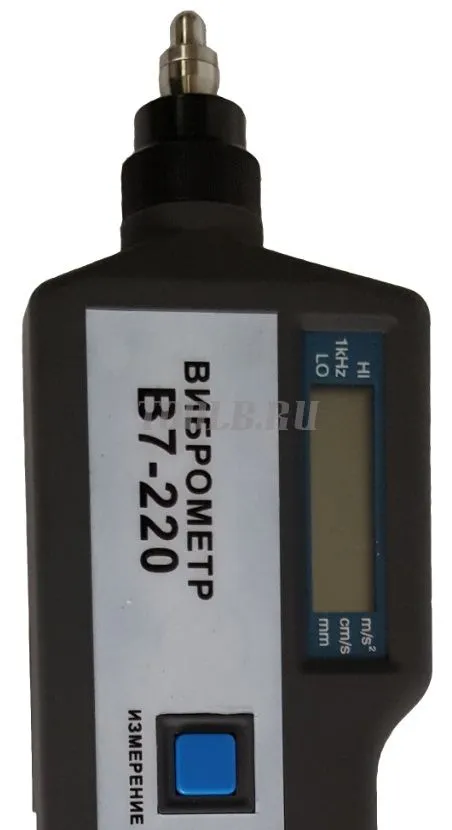

В7-220 виброметр портативный
Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и наушников-стетоскопа к прибору для прослушивания звука вибрации
Обзор преимуществ измерителя вибраций (виброметра) В7-220
Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.
Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из выносного датчика ускорений, соединённого с измерительным блоком с помощью кабеля. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика, соответствующий величине виброускорений, и производит одинарное или двойное интегрирование для измерений виброскорости и виброперемещений.
Виброметр позволяет измерять амплитудное значение виброускорения, среднее квадратическое значение (СКЗ) виброскорости и размах виброперемещений.
Описание функционала моделей виброметров В7 для облегчения выбора:
Виброметр В7-317 измеряет среднее квадратическое значение виброскорости при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.
Виброметр В7-327 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.
Виброметр В7-337 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле различного механического оборудования, особенно поршневого оборудования – прибор использует метод оптимизированной фильтрации для обеспечения стабильной и точной индикации измерений в условиях множественных помех (установка фильтра низких частот), измеряет пиковые данные виброускорения и пиковые значения виброперемещений, оснащён памятью и режимом контроля качества (предупреждения о превышении предела заданных параметров). Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии.
Виброметр В7-357 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, отображает на дисплее и распечатывает на принтере спектральные диаграммы в реальном времени при контроле дисбаланса и несоосности подшипников качения и зубчатых передач, а также может измерять скорость вращения при контроле вибрации вращающихся и возвратно-поступательных машин – можно использовать для контроля числа оборотов (или собственной частоты). Прибор оснащён памятью. Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии.
Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.
Технические характеристики измерителя вибраций (виброметра) В7-220
|
Наименование характеристики
|
Значение
|
|
|
В7-357
|
В7-220
|
|
|
Диапазон измерений СКЗ
виброскорости, мм/с |
от 0,1 до 800
|
от 0,1 до 199,9
|
|
Диапазон измерений размаха
виброперемещений, мм |
от 0,001 до 10
|
от 0,001 до 1,999
|
|
Диапазон измерений амплитуд
виброускорений, м/с2 |
от 0,1 до 392
|
от 0,1 до 199,9
|
|
Диапазон частот при измерениях:
-виброскорости, Гц -виброперемещений, Гц -виброускорений, Гц |
от 10 до 1000 от 10 до 500 от 10 до 10000 |
от 5 до 1000 от 5 до 500 от 5 до 15000 |
|
Пределы допускаемой
относительной погрешности измерений СКЗ виброскорости, % |
±10
(в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот св. 20 до 1000 Гц) |
±10
(в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 1000 Гц) |
|
Пределы допускаемой
относительной погрешности измерений амплитуды виброускорений, % |
±10
(в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот св. 20 до 10000 Гц) |
±10
(в диапазоне частот от 5до 20 Гц) ±5 (в диапазоне частот св. 20 до 15000 Гц) |
|
Пределы допускаемой
относительной погрешности измерений размаха виброперемещений, % |
±10
(в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот св. 20 до 500 Гц) |
±10
(в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 500 Гц) |
Таблица 3 – Основные технические характеристики
|
Наименование характеристики
|
Значение
|
|||
|
В7-317/В7-327
|
В7-337
|
В7-357
|
В7-220
|
|
|
Диапазон индицируемых скоростей вращения, об/мин
|
-
|
-
|
от 30 до 300000
|
-
|
|
Диапазон индицируемых собственных частот, Гц
|
-
|
-
|
от 0,5 до 5000
|
-
|
|
Дисплей
|
1.5”
|
3.5
|
3.5”
|
1.5”
|
|
Память
|
-
|
+
|
+
|
-
|
|
Возможность использования щупа
|
-
|
+
|
+
|
+
|
|
Возможность использования датчика температуры и стетоскопа
(погрешность 1%, дискретность 1 0С) |
-
|
-
|
-
|
+
|
|
Напряжение питания от источника постоянного тока, В
|
12
|
|||
|
Потребляемая мощность, Вт, не более
|
1
|
|||
|
Габаритные размеры, мм, не более:
длина; ширина; высота |
150 23 18 |
178 78,5 28 |
185 68 30 |
|
|
Масса, г, не более
|
56
|
230
|
200
|
|
|
Условия эксплуатации:
температура окружающей среды, ºС относительная влажность, %, не более |
от +15 до +35 98 |
|||
|
Время наработки на отказ, ч, не менее
|
10000
|
|||
|
Средний срок службы, лет
|
10
|
Габариты, мм185*68*30
Вес, кг0,2
Комплект поставки измерителя вибраций (виброметра) В7-220
|
Модель
|
Наименование
|
К-во
|
|
Все
|
Руководство по эксплуатации с Паспортом
Свидетельство о поверке (ФГИС АРШИН) |
1 экз.
1 экз. |
|
В7-317,
В7-327 |
Виброметр со встроенным датчиком (без 2 шт. батареек AG13/LR44/SR44)
Кожаный чехол Отвёртка Картонная коробка |
1 шт.
1 шт. 1 шт. 1 шт. |
|
В7-337
|
Виброметр
Выносной датчик с кабелем Магнитное основание с резьбой М5 Адаптер питания 5В/1000мА Упаковочный кейс |
1 шт.
1 шт. 1 шт. 1 шт. 1 шт. |
|
В7-557
|
Виброметр
Выносной датчик с кабелем Магнитное основание с резьбой М5 Адаптер питания 9В/1000мА Рулон бумаги термопринтера Упаковочный кейс |
1 шт.
1 шт. 1 шт. 1 шт. 2 шт. 1 шт. |
|
В7-220
|
Виброметр В7-220 (без батарейки Крона LR61/6F22) на выбор:
· с выносным датчиком · со встроенным датчиком и щупом коротким для измерений на высоких частотах Упаковочный кейс |
1 шт.
1 шт. |
|
Дополнительная комплектация
|
||
|
В7-557
|
ПО обработки данных с USB-кабелем для связи с ПК
Щуп со штифтом М5 для датчика Лазерный датчик частоты вращения с кабелем 1,2 м и 2 свето-возвращающие метки |
На заказ
На заказ На заказ |
|
В7-220
|
Выносной датчик измерения температуры (термопара тип К,
диапазон -20…+4000С) с кабелем Щуп длинный для измерений в диапазоне низких частот от 10 Гц до 1 кГц Магнитное основание с резьбой М5 Наушники-стетоскопа 2B 10кОм |
На заказ На заказ На заказ На заказ |
