В7-1833 образцы шероховатости поверхности (сравнения); ГОСТ 9378-93; параметр Rz номиналы
Образцы шероховатости поверхности (сравнения) модификации В7-1833 (далее по тексту – образцы, ОШС) по ГОСТ 9378-93 предназначены для контроля шероховатости поверхности металлических деталей после (или в процессе) их обработки на металлорежущих станках методом визуального сравнения или осязания (на ощупь) станочниками при контроле обрабатываемых деталей на металлорежущих станках
Обзор преимуществ образцов шероховатости поверхности ГОСТ 9378-93 Восток-7
Назначение. Образцы шероховатости поверхности (сравнения) модификации В7-1833 (далее по тексту – образцы, ОШС) по ГОСТ 9378-93 предназначены для контроля шероховатости поверхности металлических деталей после (или в процессе) их обработки на металлорежущих станках методом визуального сравнения или осязания (на ощупь) станочниками при контроле обрабатываемых деталей на металлорежущих станках, при контроле шероховатости труднодоступных поверхностей, конструкторами и технологами при выборе и назначении шероховатости поверхности, а также для учебных целей. Образцы являются рабочими средствами измерений согласно ГОСТ 8.296-2015 и не предназначены для контроля приборов измерения шероховатости.
ОШС изготавливаются по ГОСТ 9378-93 и выпускаются в виде наборов определённого вида обработки: точение (условное обозначение способа обработки – Т); расточка (Р); строгание (С); шлифование периферией круга (плоское – ШП, наружное круглое – ШЦ, внутреннее – ШЦВ); точение торцовое (ТТ); фрезерование (цилиндрическое - ФЦ; торцовое - ФТ; торцовое перекрещивающееся - ФТП); шлифование торцовое (ШТ); шлифование чашеобразным кругом (ШЧ); полирование (плоское – ПП, цилиндрическое – ПЦ). Материал образцов – сталь, медь, алюминий, титан, латунь и др. металлы по заявке заказчика. По умолчанию ОШС изготавливаются из СТ45: сталь конструкционная углеродистая качественная. По запросу образцы могут быть изготовлены из материалов: чугун; латунь; алюминий; медь.
Образцы изготавливаются с различными номинальными значениями параметра шероховатости Rz, выбранными из ряда номинальных значений и приводятся как справочные по результатам измерений. Также можно заказать комплект из 6 шт, состоящий не из образцов с различными номинальными значениями параметра шероховатости Rz, а комплект только с одним или двумя номинальными значениями параметра шероховатости Rz, например: 0,1; 0,2; 0,3 и далее по выбору заказчика.

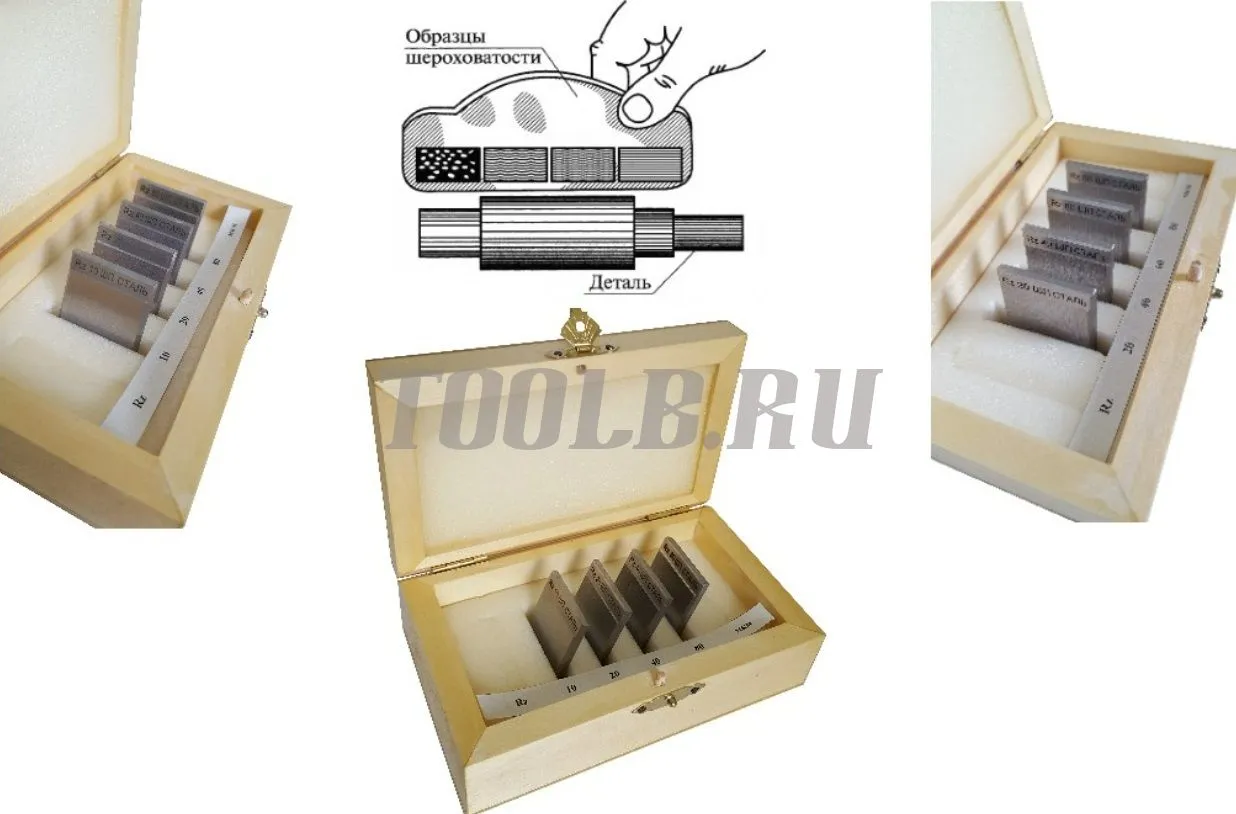

Порядок работы. Контроль шероховатости поверхности детали по параметру шероховатости Ra или Rz производится путём сравнения с образцом визуально и на ощупь, проводя ногтем, выполняющем здесь роль “чувствительного элемента – датчика”, вдоль линии максимальной шероховатости поверхности. Как правило, эта линия перпендикулярна следам обработки (а расстояние между соседними следами характеризует параметр Sm). Для этого подбирается образец соответствующего вида обработки, номинальное числовое значение параметра шероховатости поверхности которого соответствует числовому значению параметра шероховатости поверхности контролируемой детали. В результате сравнения делается заключение о том, что параметр шероховатости контролируемой детали не превышает номинальное значение подобранного образца сравнения. Наиболее достоверно оцениваются детали из аналогичного образцу материала и изготовленные тем же, что и образец, способом обработки.
Методы контроля. Методика поверки РТ-МП-5412-445-2019. Интервал между поверками 2 года.
Обозначения и заказ. Образцы поставляются наборами из 4 шт. с различными номинальными значениями Rz, возможна поставка отдельных образцов. Пример обозначения образца с номинальным значением параметра шероховатости Rz = 10 мкм, полученного шлифованием плоским (ШП) из стали: “Образец шероховатости Rz 10 ШП; СТАЛЬ”, пример обозначения набора: “Набор ОШС-ШП Rz: 10; 20; 40; 60”.
Номинальное значение параметра шероховатости, условное обозначение способа обработки и материал нанесены со стороны рабочей поверхности образца. Заказ образцов шероховатости поверхности (сравнения) модификации В7-1833 производится согласно вкладке Тех.данные (правее текущей вкладки) с обозначением типа образцов, например:
Просим выставить счёт на следующие позиции:
- ОШС-ШП Rz 10; 20; 30; 40 - 3 комплекта.
- ОШС-ШП Rz 20; 40; 60; 80 - 1 комплект.
- ОШС-ШП Rz 30 - 1 комплект из 6 шт. образцов
Срок изготовления - 30 дней (при отсутствии на складе), все наборы поставляются со Свидетельством о поверке (номер в госреестре 76029-19). Срок поверки - 2 дня.
Технические характеристики образцов шероховатости поверхности ГОСТ 9378-93 Восток-7
|

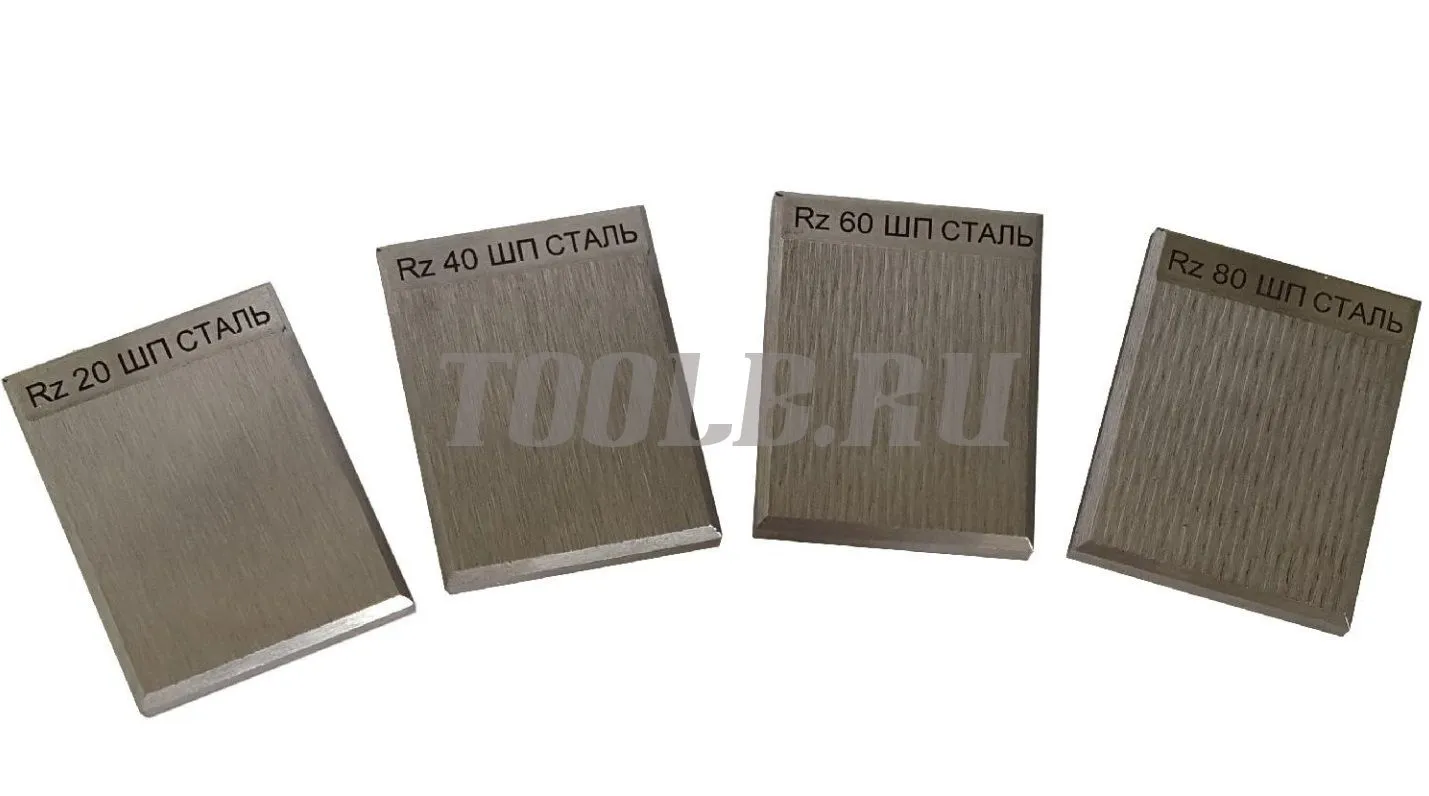

Вид обработки - ШЛИФОВАНИЕ ПЕРИФЕРИЕЙ КРУГА ПЛОСКОЕ (ОШС-ШП) ГОСТ 9378-93
|
||||||
|
Маркировка набора
|
Описание образцов, входящих в набор
|
|
|
|
|
|
|
Материал образцов
|
||||||
|
сталь
|
чугун
|
латунь
|
алюминий
|
медь
|
||
|
ОШС-ШП Rz 1; 2; 4; 5; 8; 10
|
Форма образцов плоская Rz 1; 2; 4; 5; 8; 10 мкм
|
+
|
+
|
+
|
+
|
+
|
|
ОШС-ШП Rz 10; 20; 30; 40
|
Форма образцов плоская Rz 10; 20; 30; 40 мкм
|
+
|
+
|
+
|
+
|
+
|
|
ОШС-ШП Rz 10; 20; 40; 60
|
Форма образцов плоская Rz 10; 20; 40; 60 мкм
|
+
|
+
|
+
|
+
|
+
|
|
ОШС-ШП Rz 20; 40; 60; 80
|
Форма образцов плоская Rz 20; 40; 60; 80 мкм
|
+
|
+
|
+
|
+
|
+
|
|
ОШС-ШП Rz 10; 20; 40; 60; 80; 120
|
Форма образцов плоская Rz 10; 20; 40; 60; 80; 120 мкм
|
+
|
+
|
+
|
+
|
+
|
*По умолчанию образцы шероховатости поверхности (сравнения) изготавливаются из СТ45: сталь конструкционная углеродистая качественная.
Гарантия, лет - 1
Производитель РФ - ВОСТОК-7
Габариты, мм (Справочник "Номенклатура" (Общие)) - 142x85x49
Вес, кг (Справочник "Номенклатура" (Общие)) - 1,3
Комплект поставки образцов шероховатости поверхности ГОСТ 9378-93 Восток-7

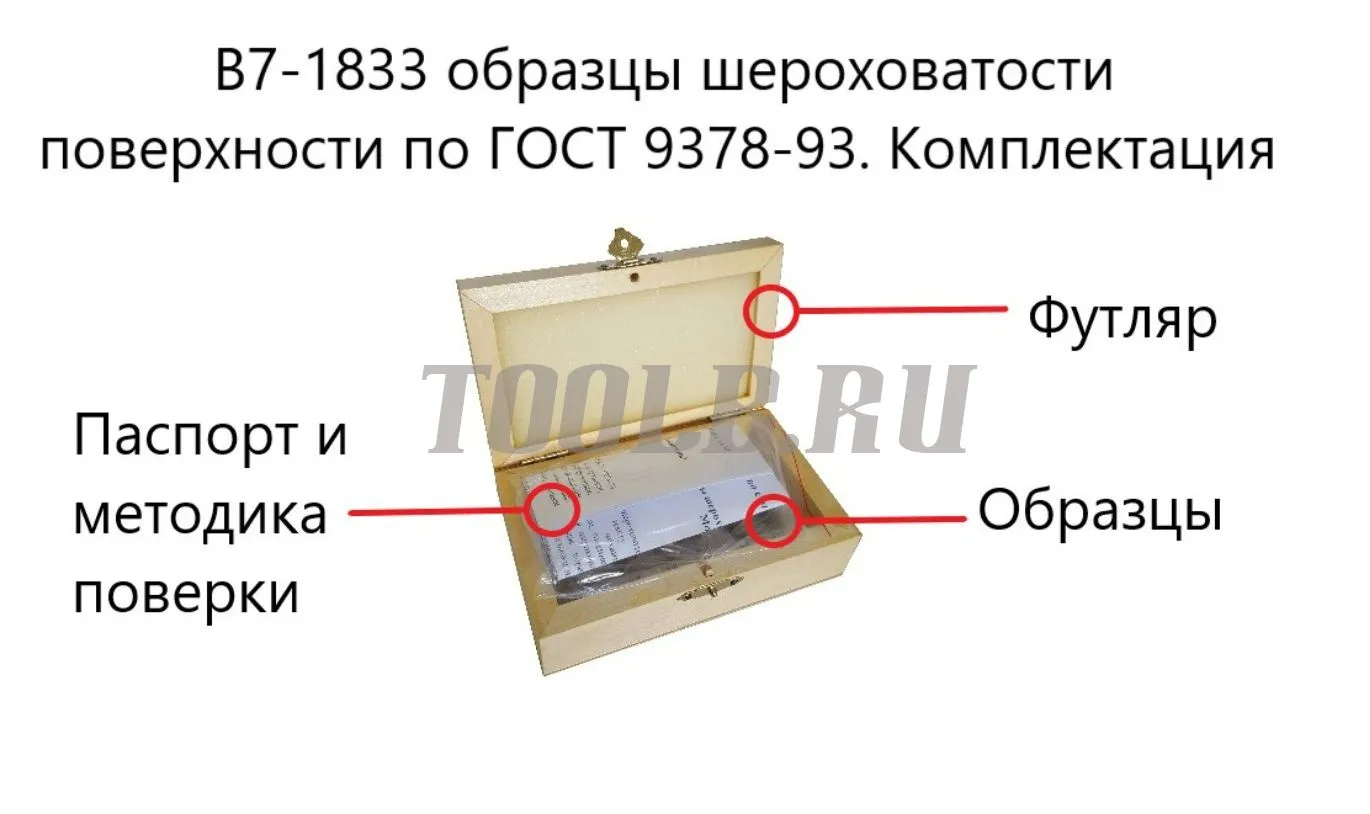

- Футляр - 1 шт.
- Паспорт - 1 шт.
- Методика поверки - 1 экз.
- Свидетельство о поверке - 1 шт.
- набор ОШС-ШП, 4 образца из значений: 10; 20; 30; 40 с поверкой
- набор ОШС-ШП, 4 образца из значений: 10; 20; 40; 60 с поверкой
- набор ОШС-ШП, 4 образца из значений: 10; 20; 40; 80 с поверкой
- набор ОШС-ШП, 4 образца из значений: 10; 40; 80; 120 с поверкой
- набор ОШС-ШП, 4 образца из значений: 20; 30; 40; 80 с поверкой
- набор ОШС-ШП, 4 образца из значений: 20; 30; 40; 80 с поверкой
- набор ОШС-ШП, 4 образца из значений: 20; 40; 60; 80 с поверкой
- набор ОШС-ШП, 4 образца из значений: 40; 60; 80; 120 с поверкой
- набор ОШС-ШП, на выбор 7 образцов из значений: 10; 20; 30; 40; 60; 80; 120 с поверкой

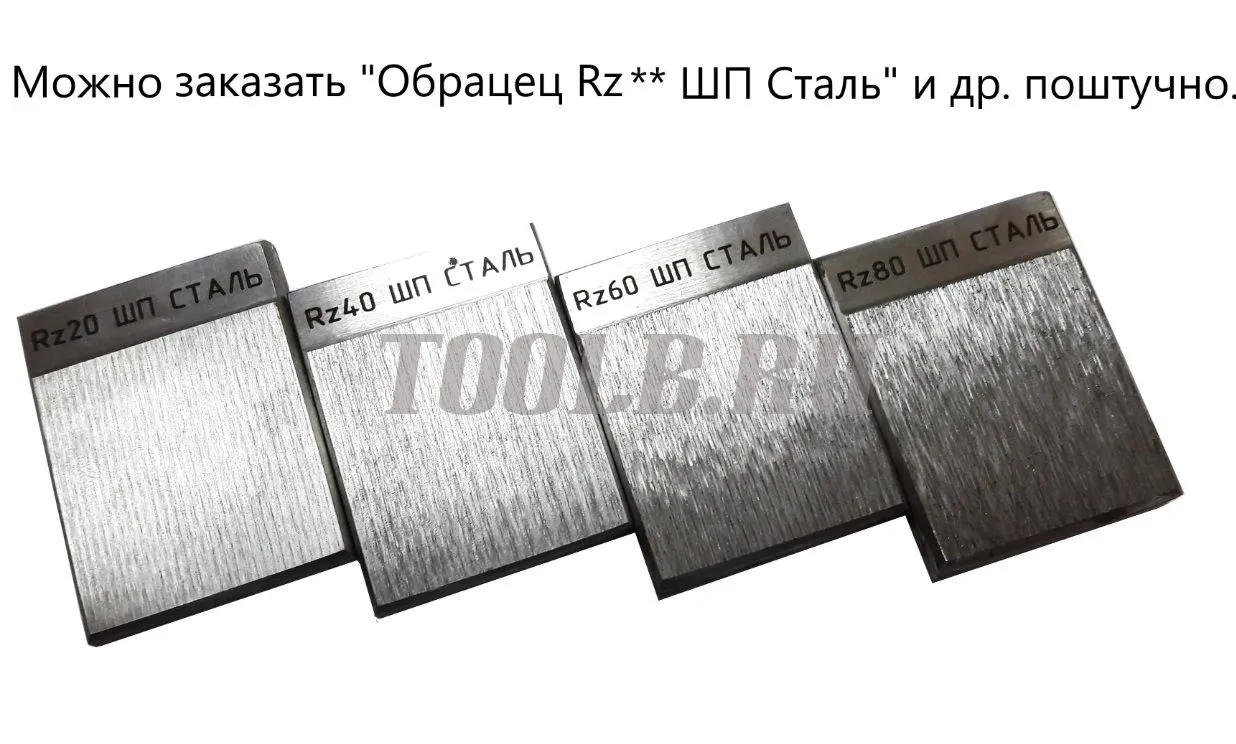

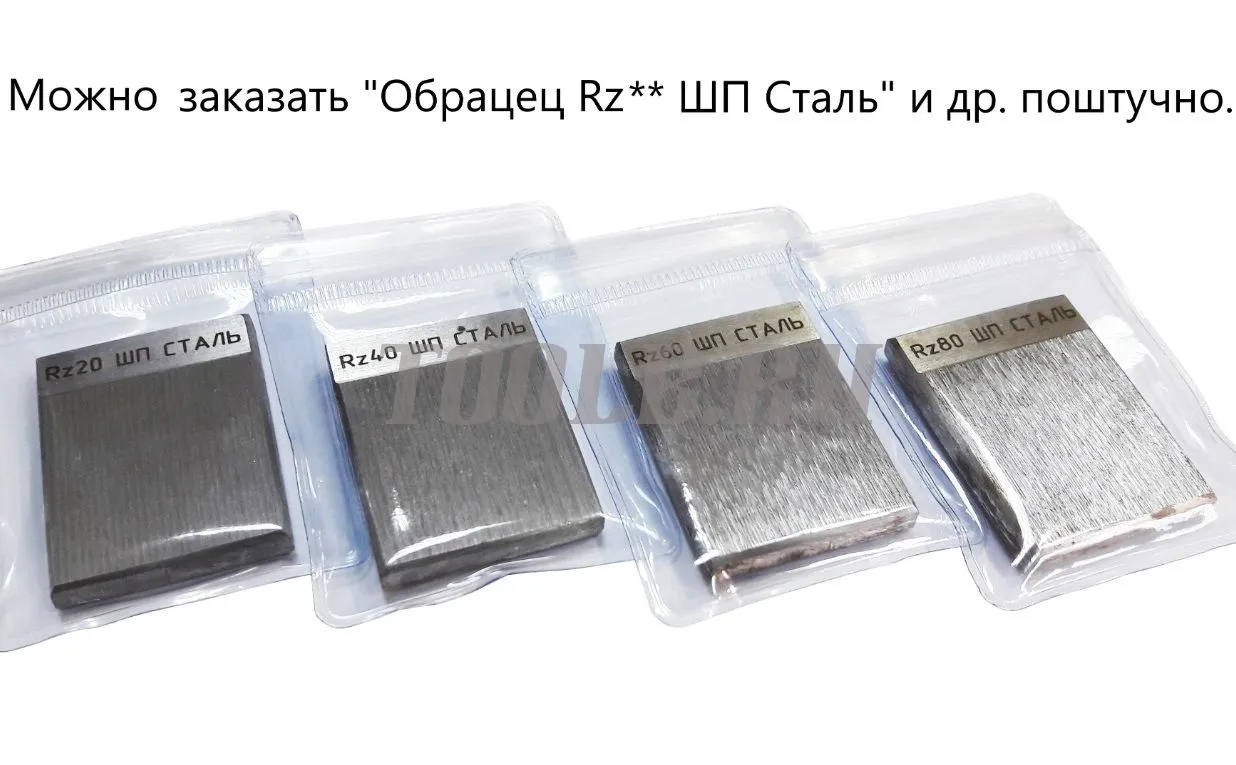

- Образец ШП 20, сталь с поверкой
- Образец ШП 40, сталь с поверкой
- Образец ШП 60, сталь с поверкой
- Образец ШП 80, сталь с поверкой
