Обзор преимуществ кабелеискателя Успех КБИ-309М
Универсальный морозоустойчивый моноблочный трассопоисковый прибор с графическим OLED-индикатором, высокой помехозащищенностью, с широким набором рабочих частот: 50/60, 100/120, 512, 1024, 8192, 32768 Гц, режимами «ШП» и «Радио» и возможностью подключения внешних датчиков.
Рекомендуемые области применения
- Электро- и теплоэнергетика
- Коммунальное хозяйство
- Нефтегазовая отрасль
- Геодезия
- Связь
- МЧС
- Строительство
- Другие отрасли
- Кабелеискатель "Успех КБИ-309М" предназначен для поиска и определения глубины залегания скрытых подземных коммуникаций (кабелей под переменным напряжением, металлических трубопроводов с катодной защитой на частоте 100 Гц) электромагнитным методом при помощи встроенных датчиков.
- Определение положения подземных коммуникаций.
- Измерение глубины залегания и силы тока в коммуникации.
- Одновременная работа со встроенными и внешними датчиками.
- Выбор кабеля из пучка с использованием внешнего датчика.
- Поиск дефектов коммуникаций.

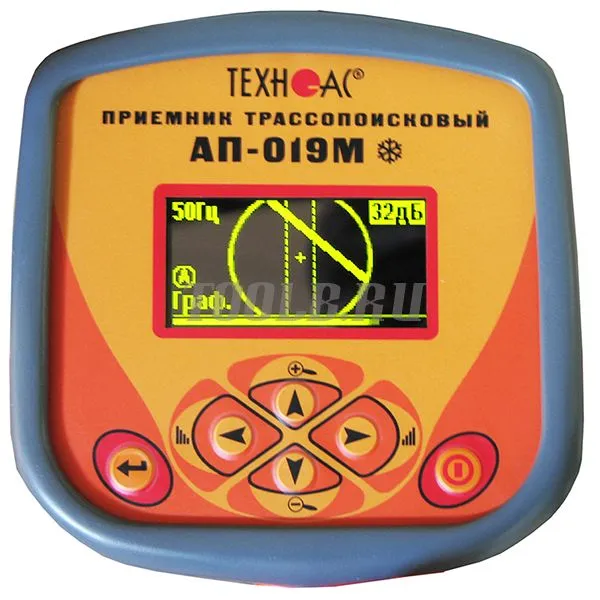

Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» в соответствии с режимами работы приемника. Режимы «Трасса» и «График» являются основными режимами работы приемника.
В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
В режиме «График» на индикаторе отображаются положение коммуникации и график изменения уровня сигнала на рабочей частоте, предусмотрена ручная регулировка коэффициента усиления приемника. Режим рекомендуется использовать при малых уровнях входного сигнала.
Режимы «График+», «Минимум максимум» и «2-частоты» предоставляют оператору дополнительные возможности.
Режим «График+» - при трассировке трубопровода на частоте 100 Гц прибор покажет оператору наличие и положение кабеля под напряжением 50 Гц (отображается в виде «компаса»).
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации.
Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).
Меню на двух языках (русский и английский).
Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.
OLED - индикатор (индикатор на базе технологий органических светоизлучающих диодов - Organic Led-emitted diodes).
В состав комплекта поставки входит солнцезащитный чехол, используемый при работе в солнечную погоду.
Технические характеристики кабелеискателя Успех КБИ 309М
|
Параметр
|
Значение
|
|
Квазирезонансные частоты фильтров
|
50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
|
|
Добротность квазирезонансных фильтров (Q)
|
Не менее 100
|
|
Диапазон частот «Широкая полоса»
|
0,04…8 кГц
|
|
Диапазон частот «Радио»
|
8…40 кГц
|
|
Максимальный коэффициент у силения электрического тракта
|
>100 дБ
|
|
Количество встроенных датчиков
|
4
|
|
Подключаемые внешние датчики
|
КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
|
|
Управление чувствительностью
|
|
|
Определение глубины залегания трассы
|
Автоматически в режиме «Трасса» 0....9,99 м
|
|
Точность определения глубины залегания
|
±5%
|
|
Измерение тока принимаемого сигнала
|
Автоматически в режиме «Трасса» 0,001....9,99 А
|
|
Точность измерения тока принимаемого сигнала
|
±5%
|
|
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов
|
При совместной работе с трассировочными генераторами («Импульсный» режим)
|
|
Визуальная индикация
|
OLED-индикатор, 128х64 пикселей, 16 градаций серого
|
|
Индицируемые параметры
|
|
|
Звуковая индикация
|
Встроенный излучатель:
- синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
|
Источник питания
|
4…7 В (4 элемента тип «С»)
|
|
Время непрерывной работы от одного комплекта щелочных батарей
|
Не менее 20 часов; при отрицательной температуре время работы сокращается
|
|
Диапазон температур эксплуатации / хранения
|
-30…60 / -30…60°С
|
|
Степень защиты корпуса
|
IP54
|
|
Габаритные размеры
|
330х140х700 мм
|
|
Масса
|
2,1 кг
|
Комплект поставки кабелеискателя Успех КБИ-309М

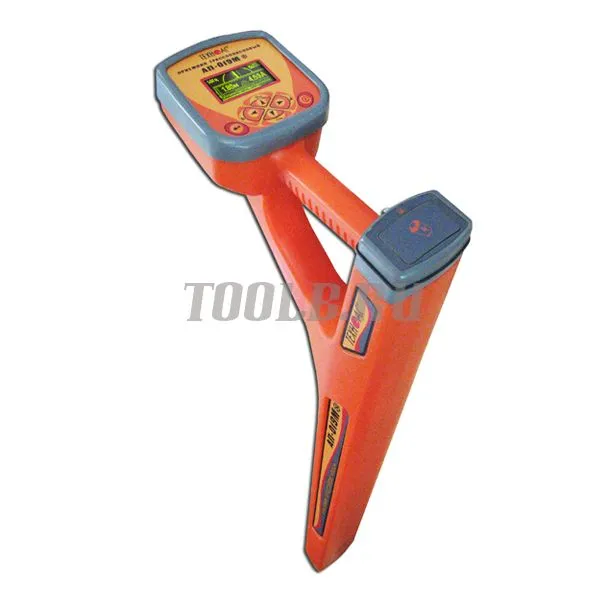

- Приемник "АП-019М"
- Батарейки
- Кабель АП019М.02.010

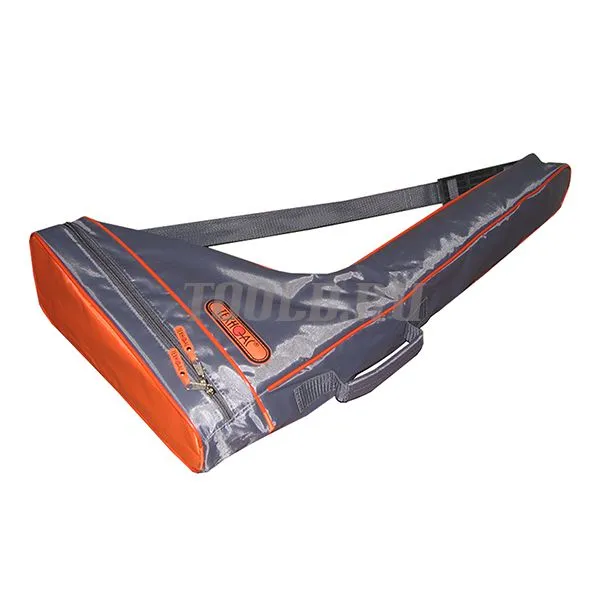

- Сумка для приемника
- Чехол солнцезащитный
- Руководство по эксплуатации кабелеискателя "Успех КБИ-309М"
- Датчик контроля качества изоляции "ДКИ-117"
- Датчик-определитель дефектов коммуникаций "ДОДК-117"
- Клещи индукционные "КИ-110"
- Накладная рамка "НР-117"
- Внешний аккумулятор
- Зарядное устройство для внешнего аккумулятора
- Наушники (по специальному заказу)
