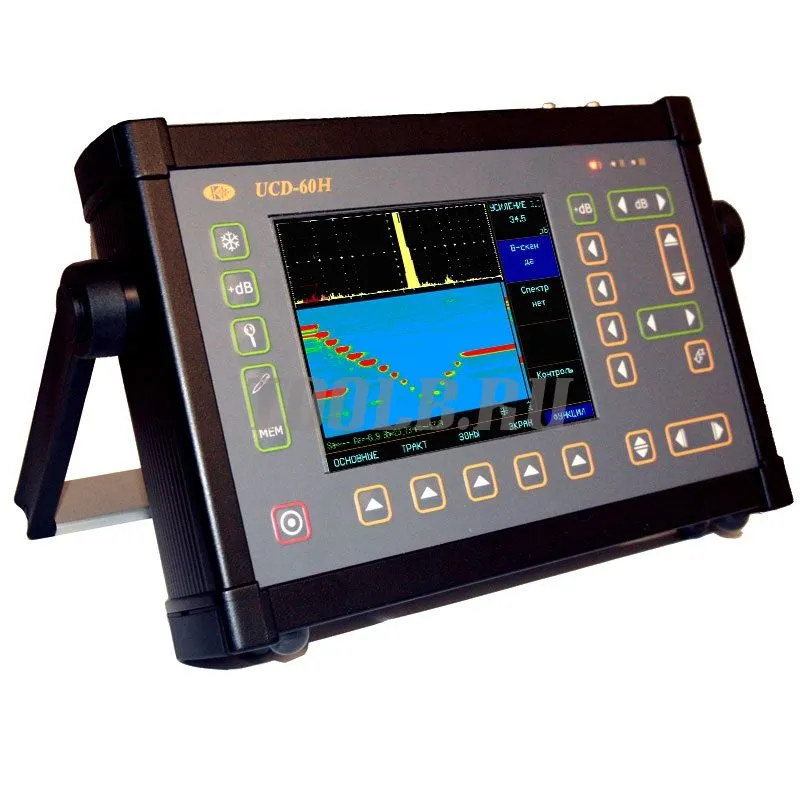

УСД-60Н - ультразвуковой низкочастотный дефектоскоп (TFT, расширенный комплект)
Универсальный низкочастотный ультразвуковой дефектоскоп со всеми достоинствами распространенной модели УД2Н-ПМ. В новой модели дефектоскопа установлен яркий и хорошо читаемый TFT-экран 640х480, реализована функция В-скана и С-скана(опционально), измерения спектра сигнала.
Универсальный низкочастотный ультразвуковой дефектоскоп со всеми достоинствами распространенной модели УД2Н-ПМ. В новой модели дефектоскопа установлен яркий и хорошо читаемый TFT-экран 640х480, реализована функция В-скана и С-скана(опционально), измерения спектра сигнала.
Богатые функциональные возможности дефектоскопа позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.
В новом низкочастотном дефектоскопе также предусмотрена комплектация импедансным р/с преобразователем.
Быстрая связь с ПК по Ethernet позволяет строить на базе данного дефектоскопа автоматизированные комплексы контроля качества композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.
Низкочастотный дефектоскоп УСД-60Н сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Особенности ультразвукового низкочастотного дефектоскопа УСД-60Н
|
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Усилитель: 0.02 - 2,5 МГц
- ВРЧ с диапазоном до 60 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
- Частота повторения ЗИ:40Гц
- Измерение спектра сигнала
- Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- Вывод сигналов в виде А-, В-, С- сканов
- Возможность подключения датчика оборотов или пути
- Интерфейс: Ethernet
- Питание: Li-ion аккумулятор или внешний блок питания
- до 7 часов работы от аккумулятора
Развертка
мин.: 0 - 16мкс
макс.: 0 - 6000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Скорость
от 100 до 10 000 м/с
Задержка
от 0 до 5900мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка в призме
0 - 1000 мкс
с шагом 0,01 / 0,1/ 1 и 10мкс
Зондирующий импульс
радиоимпульс, амплитудой 50 или 200 В,
с регулируемой частотой заполнения 20-2500 кГц
и длительностью до 32-х периодов
Частота повторений ЗИ
15 или 30 Гц
Усилитель
широкополосный 0.02-2,5 МГц (-6 дБ)
с регулируемыми полосовыми фильтрами
Диапазон регулировки усиления
90 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ)
диапазон до 60 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей
Детектирование
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала
Отсечка
компенсированная, 0 - 90% высоты экрана
Зоны контроля
две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне
Измерение временных интервалов
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала
Автоматическая регулировка усиления (АРУ)
есть
Встроенное программное обеспечение для контроля цилиндрических изделий
есть
Подключение датчика оборотов
есть
Измерение амплитуды
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
Дисплей
Цветной, TFT 640 х 480 точек
130 х 100 мм
А-сигнал
480 x 300 точек в стандартном режиме
Память
500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс
RS232 / Ethernet
Разъемы преобразователей
2 СР-50
Аккумулятор
Li-ion 8 А/ч
Время работы
6-8 часов от аккумуляторов
Внешнее питание дефектоскопа
блок питания 220 В AC
Диапазон рабочих температур дефектоскопа
от -25 C до +55 C
Размер (В x Ш x Д)
210 мм x 340 мм x 75 мм
Масса дефектоскопа
4 кг с аккумуляторами
Комплект поставки ультразвукового дефектоскопа металлов и пластика УСД-60Н
- электронный блок УСД-60Н со встроенным Li-ion аккумулятором 1
- блок питания сетевой 18В / 220В 1
- защитный чехол с блендой и креплением на корпусе оператора 1
- кабель соединительный СР50-Lemo00 2
- кабель соединительный СР50-СР50 2
- преобразователь ультразвуковой П111-0,04-М26 2
- кабель 60-Ethernet-1m для связи с ПК 1
- кабель 60-Ethernet-2m для связи с ПК 1
- Ethernet Switch для УСД-60 1
- программное обеспечение на CD-диске 1
- комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) 1
- кейс для переноски 1
