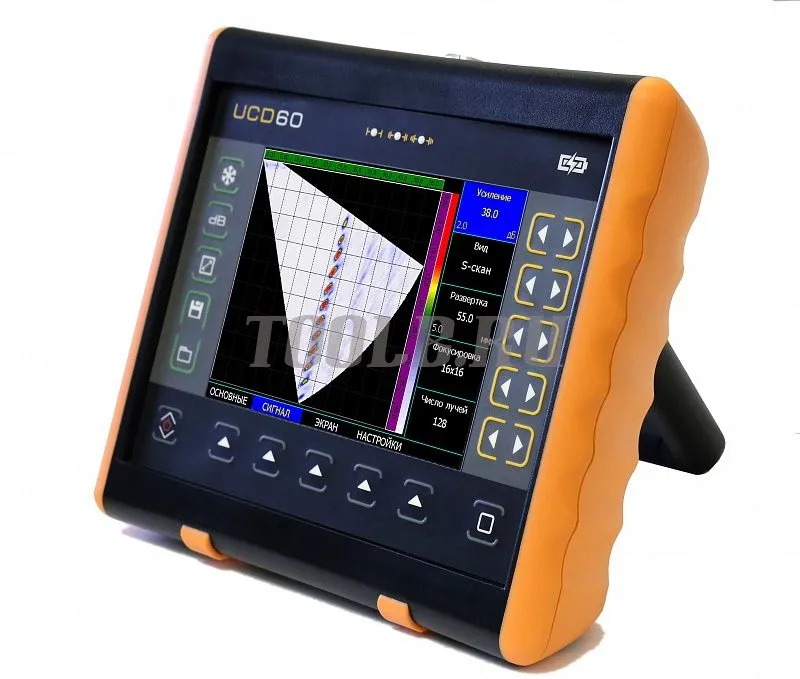

Ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР
УСД-60 ФР - Российский ультразвуковой дефектоскоп с фазированной решеткой позволяет оперативно проводить контроль с построением В-скана (работа с фазированной решеткой), а так же использовать классические преобразователи. Дополнительно может быть поставлен сканер с датчиком пути для записи результатов контроля со всего сварного соединения (построение координатной развертки)
Обзор преимуществ ультразвукового дефектоскопа на фазированных решетках УСД 60ФР
УСД-60 ФР - Российский ультразвуковой дефектоскоп с фазированной решеткой позволяет оперативно проводить контроль с построением В-скана (работа с фазированной решеткой), а так же использовать классические преобразователи. Дополнительно может быть поставлен сканер с датчиком пути для записи результатов контроля со всего сварного соединения (построение координатной развертки)
Революционный ультразвуковой дефектоскоп нна фазированных решетках УСД-60ФР впервые совмещающий использование классических преобразователей ФАР с математической обработкой сигналов по методу SAFT. В результате симбиоза новейших технологий в приборе массой всего 1,4 кг удалось, с использованием стандартных 16-ти элементных ФАР, получить разрешающую способности и качество картинки, ранее доступные только на дорогих 32-х канальных ФАР.
Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Помимо традиционных функций, дефектоскоп имеет вход 2-х координатного энкодера, позволяющий подключать различные сканеры для построения C-, B- и других сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Наличие конструктора сварного шва и режима учета реальной геометрии изделия позволяет сделать контроль удобным и наглядным.
Сертификат Госстандарта России RU.C.27.003.A №59426, зарегистрирован в Государственном реестре средств измерений под №34808-15 и допущен к применению в Российской Федерации.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.
Особенности ультразвукового дефектоскопа на фазированных решетках УСД-60ФР
-
Подключение стандартных 16-ти элементных преобразователей с фазированной решеткой. Использование сменных призм позволяет избежать износа самого преобразователя и контролировать любые криволинейные поверхности.
-
Регулировка рабочей апертуры преобразователя и шага лучей синтезируемого скана позволяет выбрать оптимальное соотношение между производительностью контроля и точностью отображаемой картинки.
-
Реконструкция изображения на полный экран без потери производительности
-
Секторное (S-скан) и линейное (L-скан) сканирование
-
Построение B-скана хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.
-
Измерение относительных размеров с использованием маркера
-
Загрузка параметров всех ФАР преобразователей из памяти прибора
-
Конструктор сварного соединения, позволяющий задать геометрию сварного шва, положение преобразователя и режим контроля
-
Функция ВРЧ (временная регулировка чувствительности) для компенсации затухания ультразвуковых колебаний в материале. Функция УРЧ (угловая регулировка чувствительности) для выравнивая амплитуды сигналов во всем диапазоне углов ввода.
Универсальный режим калибровки УРЧ позволяет выровнять чувствительность по 10 любым отражателям, указанным пользователем.
-
Регулируемая зона для выделения участка скана, в котором происходит контроль сигнала. Режим "лупа" - для вывода зоны контроля на весь экран.
-
Запись сигналов по 2х координатному энкодеру с просмотром результатов прямо в приборе или на ПК
Отличительные особенности ультразвукового дефектоскопа на фазированных решетках УСД-60ФР
-
16-ти канальная ФАР с обработкой сигнала по методу SAFT
-
Запись сигналов по 1 или 2х координатному датчику оборотов
-
УРЧ для выравнивания чувствительности по углам ввода
-
Регулировка апертуры и углового шага сканирования
-
Режим обычного дефектоскопа
-
TOFD режим
-
Конструктор геометрии сварного шва
-
Интерфейс: USB
-
Простое и удобное обновление прошивки по USB
-
Питание: Li-ion аккумулятор или внешний блок питания
-
до 10 часов работы от аккумулятора
Технические характеристики ультразвукового дефектоскопа на фазированных решетках УСД-60ФР
Комплект поставки ультразвукового дефектоскопа на фазированных решетках УСД-60ФР
• Электронный блок дефектоскопа УСД-60 ФР
• Съёмный Li-Ion аккумулятор
• Сетевой блок питания /зарядное устройство
• Фазированная 16 элементная решетка 5 МГц со встроенным кабелем
• Наклонная призма ФР
• Комплект классических преобразователей 3 шт. на выбор.
• Защитный чехол с поясным и шейным креплением
• Программное обеспечение для ПК
• Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
• Кейс для переноски
