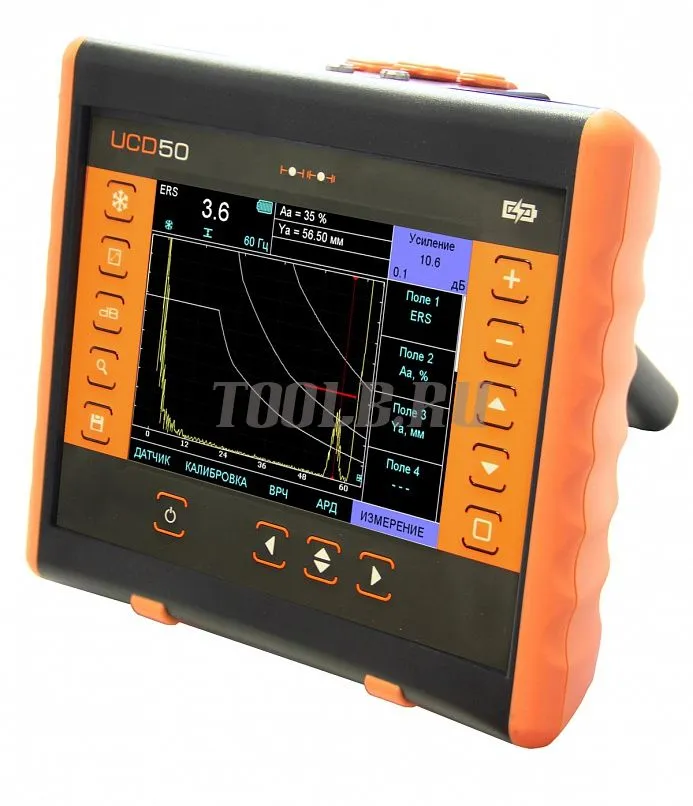

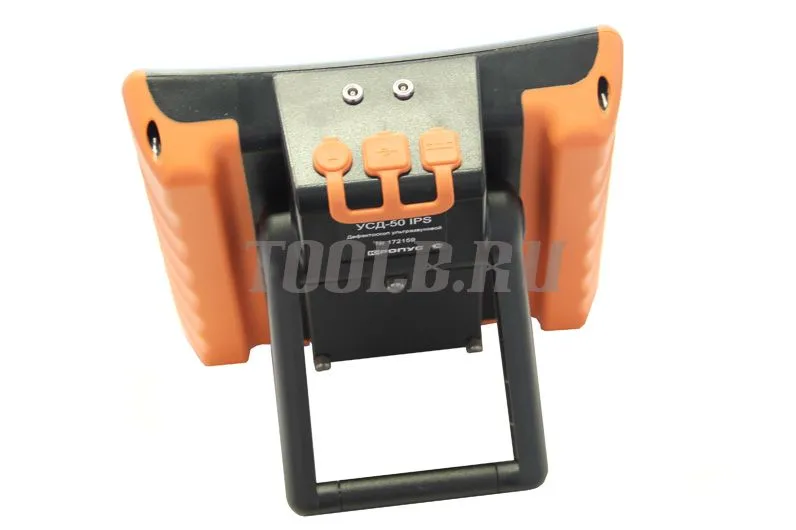

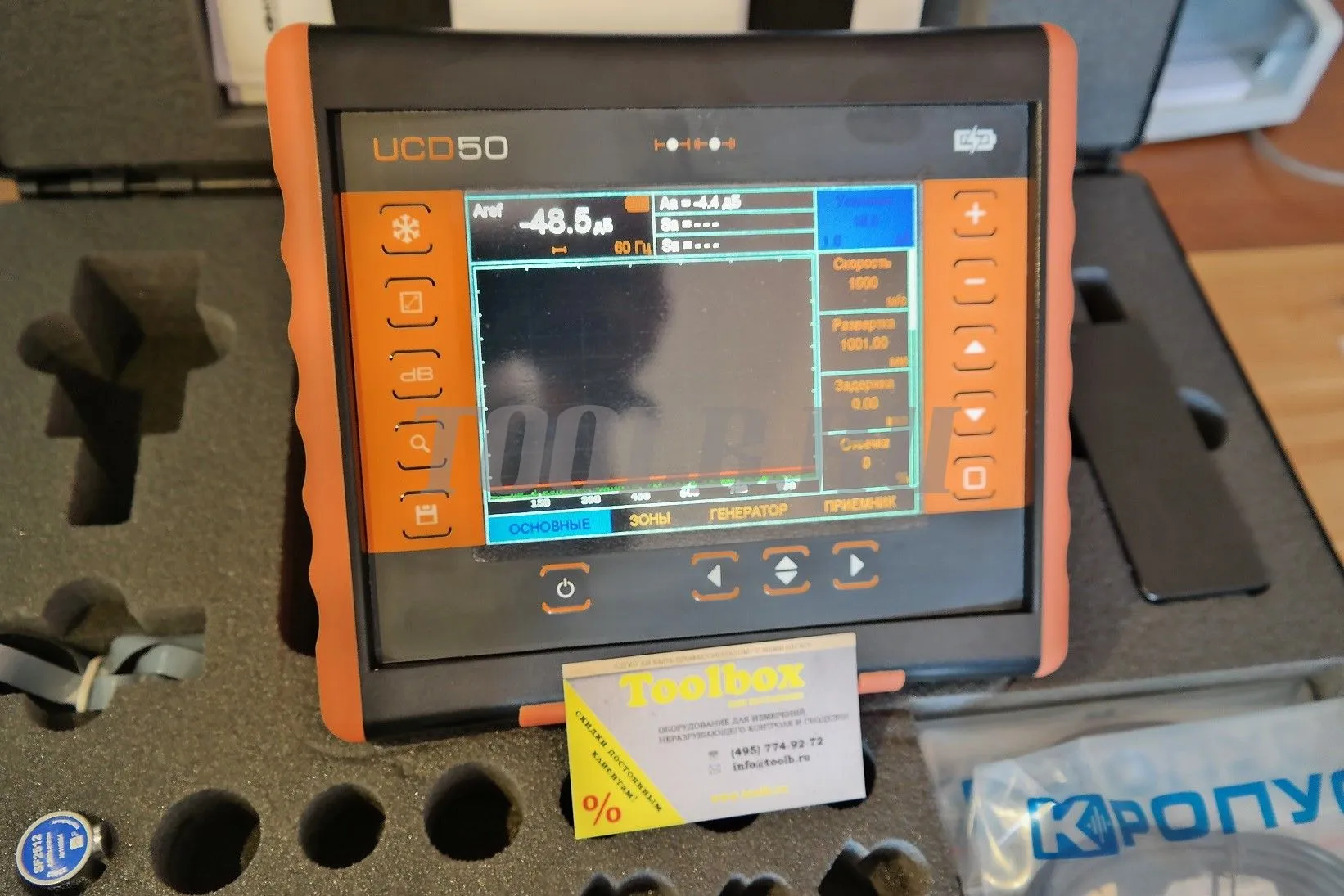

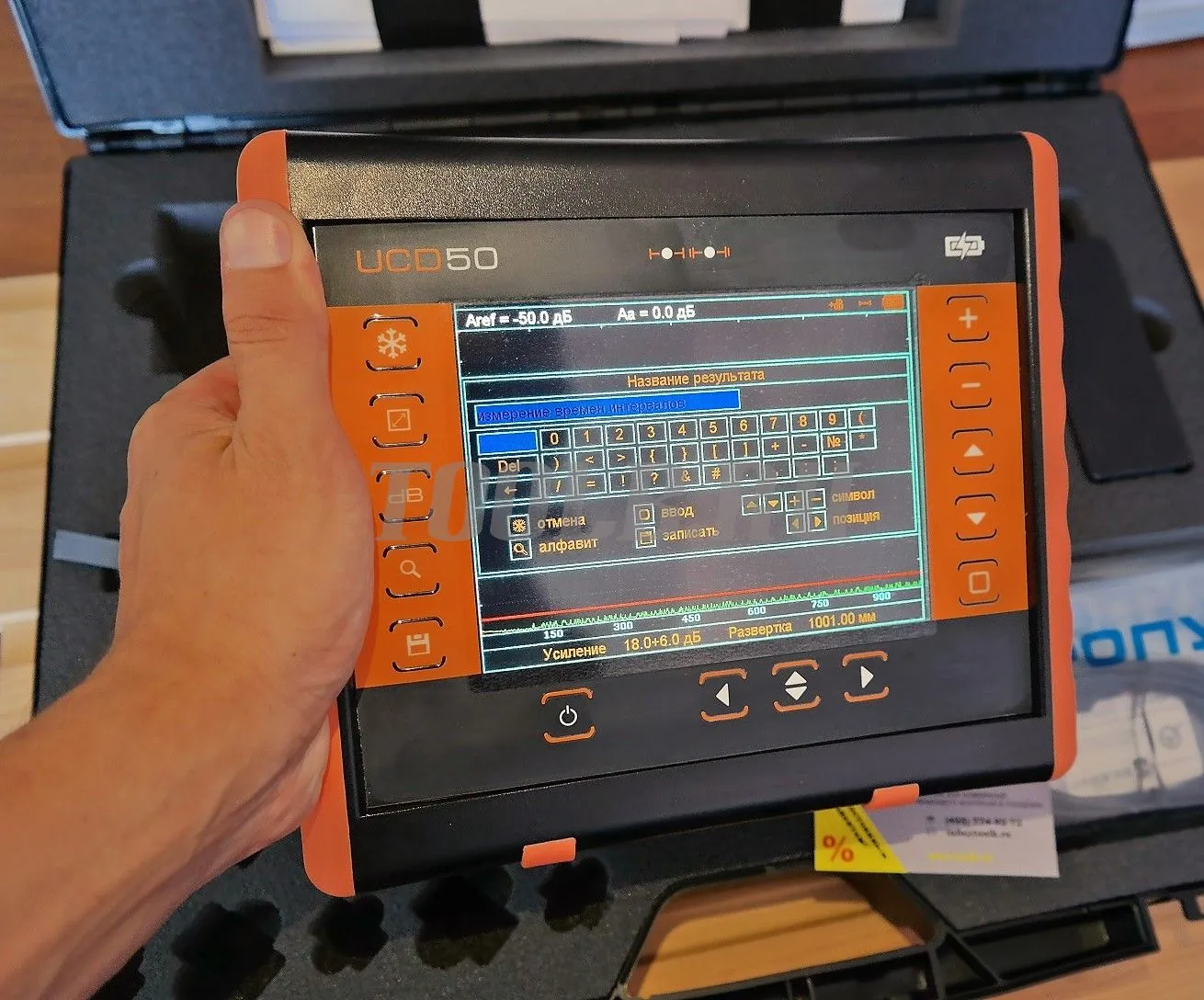

УСД-50 IPS - ультразвуковой дефектоскоп
Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.
Ультразвуковой дефектоскоп нового поколения УСД50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.
Универсальный ультразвуковой дефектоскоп с цветной TFT матрицей 640х480 и великолепным быстродействием - это наилучший выбор для неразрушающего экспертного контроля сварных соединений и основного металла. Мощный, легкий и портативный (масса всего 2 кг с аккумулятором), в эргономичном ударопрочном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Ультразвуковой дефектоскоп УСД-50 позволяет измерять толщину изделий с большой точностью, выводить сигнал в виде А- и B-сканов и обладает всеми функциями по документированию результатов УЗ контроля.
Режим огибающей максимума сигнала, реализован на базе специального алгоритма дефектоскопа УД2В-П46.
Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.
Особенности ультразвукоого дефектоскопа УСД-50
|
Отличительные особенности ультразвукового дефектоскопа УСД-50
- Дисплей: Цветной IPS 135 x 100 мм (640 х 480 точек)
- Усилитель: широкополосный 0.4 - 15 МГц
- ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
- Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
- Частота повторения ЗИ: до 800Гц
- Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- Вывод сигналов в виде А-, В- сканов
- Интерфейс RS232, USB
- Питание: LiOn аккумулятор или внешний блок питания
- до 8 часов работы от аккумулятора
Развертка:
мин.: 0 - 4мкс
макс.: 0 - 1000 мкс
регулируемая с шагом 1 мкс
Задержка: от -0,5 мкс до 996 мкс, с шагом от 0,02 мкс
Максимальная длина контролируемого материала: до 3000 мм (эхо-режим)
Диапазон скоростей: 1000 - 9999 м/с
Задержка в призме: 0 - 100 мкс, с шагом 0,01 мкс
Демпфирование: 25 ом / 50 ом/ 1000 Ом
Входной импенданс: 50 Ом / 600 Ом
Зондирующий импульс
радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10),
с изменяемой длительность от 50 до 500 нс, с шагом 16 нс
Демпфер зондирующего импульса:
регулируемый от 0 до 10 полупериодов с задержкой демпфирования от 0 до 10 полупериодов
Частота повторений ЗИ: до 800Гц (в зависимости от установленных параметров)/ 40 Гц
Усилитель: широкополосный 0.4-15 МГц (-6 дБ)
Диапазон регулировки усиления: 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Дополнительная клавиша +dB: программируемая 0-40дБ, с шагом 0,5дБ
Временная Регулировка Чувствительности (ВРЧ):
диапазон до 90 дБ, 12 дб/мкс с построением кривой по 10 опорным точкам
введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)
построение по 10 точкам, регулируемая по высоте
две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5дБ)
Детектирование:
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan
Отсечка: компенсированная, 0 - 90% высоты экрана
Зоны контроля:
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95% высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД):
световая для каждой зоны отдельно и звуковая
Измерение временных интервалов:
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму
сигнала
Измерение амплитуды:
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние
Дисплей: Цветной, IPS 640 х 480 точек, 130 х 100 мм
А-сигнал:
480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме
Память:
100 настроек с А-сигналом
500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс: RS232 / USB
Разъемы преобразователей: 2 Лемо0
Аккумулятор: LiOn 8 А/ч
Время работы: 8 часов от аккумуляторов
Внешнее питание: блок питания 220 В AC
Диапазон рабочих температур: от -20 C до +50 C
Размер (В x Ш x Д): 200 мм x 225 мм x 80 мм
Масса: 2 кг с аккумуляторами
Комплект поставки ультразвукового дефектоскопа металлов и пластика УСД-50
60101 электронный блок УСД-50 со встроенным Li-ion аккумулятором 1
39015 блок питания сетевой 15В / 220В 1
60111 защитный чехол с блендой и креплением на корпусе оператора 1
50211 кабель Lemo00-Lemo00 1,5м 2
15183 Преобразователь ультразвуковой П111-2,5-К12 1
15282 Преобразователь ультразвуковой П111-5-К6 1
15111 Преобразователь ультразвуковой П121-2,5-40 1
15216 Преобразователь утразвуковой П121-5-65 1
20250 Кабель USB для связи с ПК 1
Программное обеспечение на CD-диске 1
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1
60120 Кейс для переноски 1
