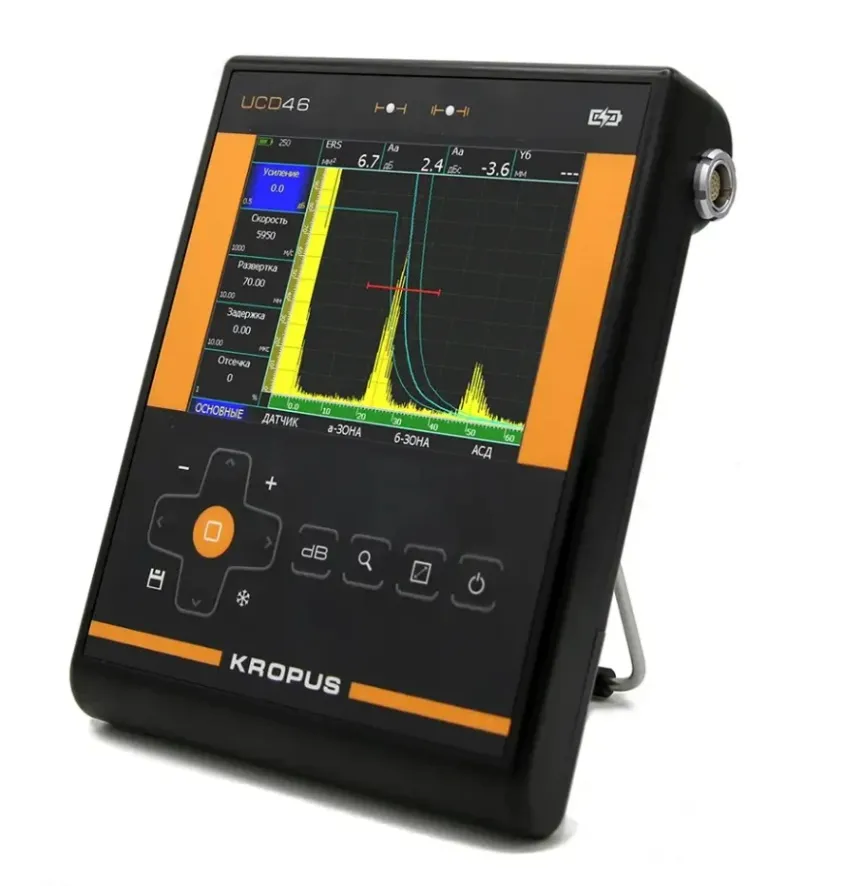

УСД-46 PRO Ультразвуковой дефектоскоп

Развертка

 мин. 0 - 2 мкс (0 - 5,9 мм)  ; макс. 0 - 1000 мкс (0-5950 мм, сталь)); с шагом 0.01, 0.1, 1, 10, 100

Задержка

 от -4 мкс до 1000 мкс ; с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная длина контролируемого материала (сталь)

 до 3000 мм (эхо-режим), 6000 мм (теневой режим)

Диапазон скоростей

 1000 - 10 000 м/с;    с шагом 1, 10 и 100 м/с

Задержка в призме

 0 - 100 мкс ; с шагом 0.01, 0.1, 1 мкс

Демпфирование

 25 ом / 50 ом/ 1000 Ом

Входной импенданс

 50 ом / 600 ом

Зондирующий импульс

  радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5),  и  изменяемой частотой радиоимпульса

Частота повторений ЗИ

  от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц

Усилитель

 широкополосный 0.5-20 МГц (-6 дБ) с возможностью выбора узкополосных фильтров

Диапазон регулировки усиления

 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ

Дополнительная клавиша +dB

 программируемая

Временная Регулировка Чувствительности (ВРЧ)

 диапазон до 70 дБ, 12 дб/мкс; с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

 построение по 20 точкам, регулируемая по высоте

Функция АРД

 построение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми

Отображение сигналов на экране (визуализация)

  А-скан

Режимы работы АСД

  дефект в первой зоне, дефект во второй зоне,  дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние

Детектирование

  положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)

Автоматическая калибровка задержки в призме

 по СО-3, V-2, образцу с отражателем

Автоматическая калибровка диапазона контроля при заданной толщине шва

 есть

Автоматическая калибровка скорости УЗК

 есть

Цифровая фильтрация сигнала

 есть

Аналоговая фильтрация сигнала

 есть

B-скан

 нет

Отсечка

 компенсированная, 0 - 80% высоты экрана

Зоны контроля

 две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

 световая для каждой зоны отдельно и звуковая

Измерение временных интервалов

 от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"

Измерение амплитуды

 в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК); Сравнение амплитуд по AWS D1.1

Использование сканеров

 нет

Использование TOFD

 нет

Оценка размеров дефектов в режиме классического дефектоскопа

 встроенные АРД диаграммы

Сравнение с сохраненным эталонным сигналом

 Автоматическое во всем диапазоне усиления

Поддержка стандарта контроля сварных швов AWS D1.1

 Да, с автоматическим расчетом D1.1 Ratio

Обработка изображения на экране после «заморозки» экрана

 Полнофункциональная обработка и анализ

Дисплей

 Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете

Смена цветовых схем экрана под особенности зрения и условий освещенности

 есть

Память

 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Язык меню

 русский, английский

Интерфейс

 USB

Разъемы преобразователей

 2 Lemo00

Аккумулятор

 Li-Pol 11.1В, 5000 mА/ч

Время работы

 не менее 10 часов работы от встроенного аккумулятора

Внешнее питание

 блок питания 220В AC

Напряжение питания

 15В / 2,5А  DC

Диапазон рабочих температур

 от -30 C до +55 C

Размер (В x Ш x Д)

 205 мм x 160 мм x 43 мм

Масса

 0,95 кг с аккумуляторами
