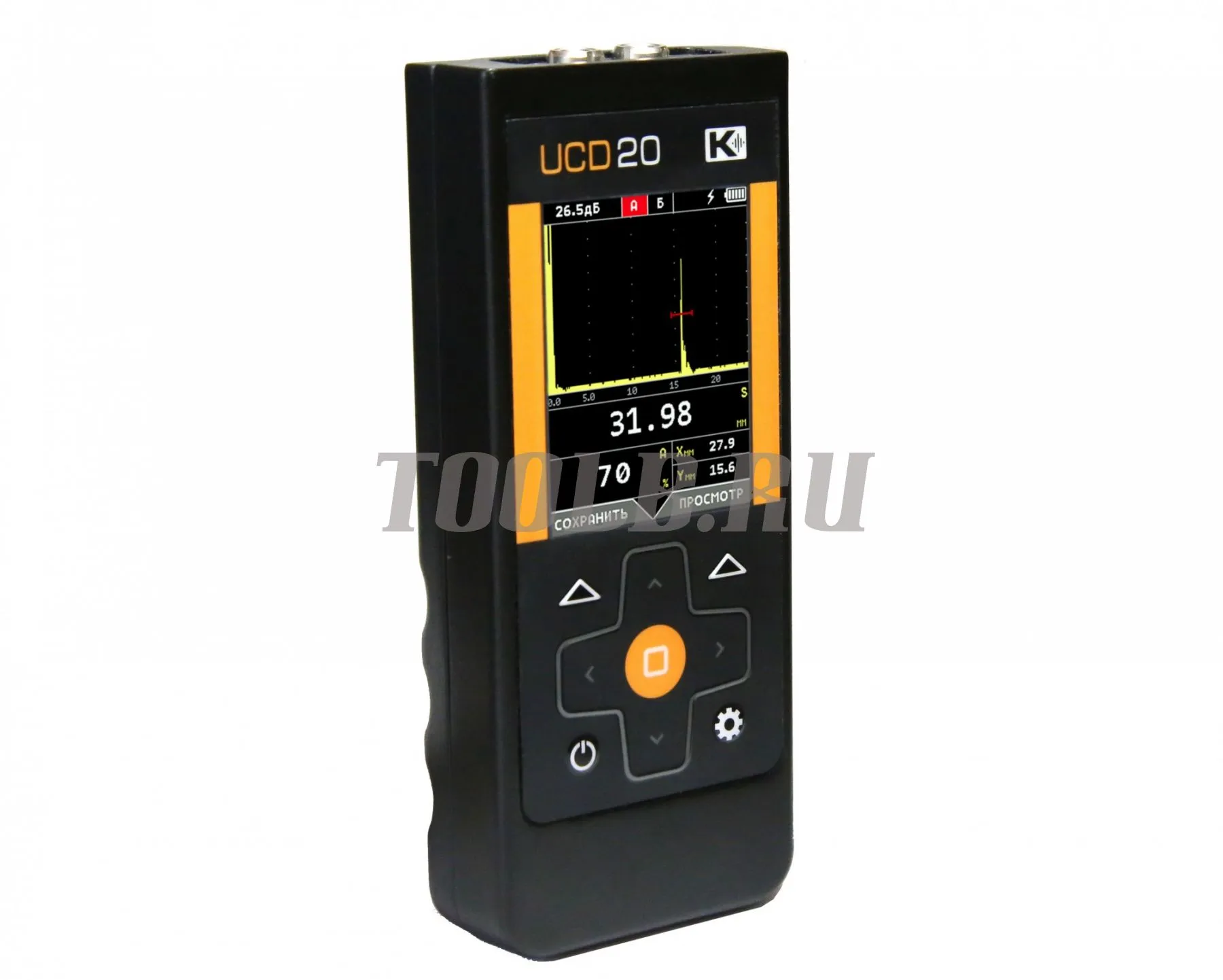

УСД-20 портативный ультразвуковой дефектоскоп
Новый, легкий и портативный (масса всего 250 г) универсальный ультразвуковой дефектоскоп УСД-20 идеально подходит для дальних командировок и полевой работы.
Обзор преимуществ ультразвукового дефектоскопа УСД-20
Новый, сверх портативный ультразвуковой дефектоскоп УСД-20 с массой менее 250 гр. представляет собой простой в настройке и эксплуатации инструмент для контроля в труднодоступных местах и в прочих условиях, когда габариты и вес инструмента являются критичными.
Несмотря на малые размеры, обладает хорошим быстродействием, современным морозостойким TFT экраном с тремя цветовыми схемами (в том числе для работы при ярком солнечном свете) и всеми основными функциями современного дефектоскопа.
- высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240;
- новый Li-Pol мощный аккумулятор со временем автономной работы до 20 часов;
- удобный чехол для работы в полевых условиях со специальным креплением на руке;
- база данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой;
- встроенный USB-C интерфейс;
- две независимые зоны контроля;
- встроенная коррекция V-образности для оригинальных толщиномерных датчиков;
- функция ВРЧ;
- большая память настроек и результатов контроля.
Кроме того в приборе поддерживаются все популярные функции предыдущей модели:
-
одновременное измерение амплитуды и координат положения максимума сигнала;
-
одновременное измерение расстояния по-лучу и координат дефекта при заданном угле ввода преобразователя;
-
режим записи огибающей максимума сигнала в зоне контроля;
-
большая память настроек дефектоскопа и результатов ультразвукового контроля.
-
поддержка ведения нескольких баз данных протоколов УЗ контроля на ПК с функцией конструктора протоколов любого вида
-
возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ультразвуковыми ПЭП
Развертка
мин.: 0 - 2,38 мкс (0-7мм)
макс.: 0 - 170 мкс (0-506мм, сталь)
Диапазон скоростей
1000 - 9999 м/с
Задержка
от 0 до 167 мкс
Максимальная длина контролируемого материала (сталь)
до 506 мм (эхо-режим), 1012 мм (теневой режим)
Задержка в призме
0 - 100 мкс с точностью 0,01 мкс
Зондирующий импульс
радиоимпульс, амплитудой 200 В,
с регулируемым от 0,5 до 2 числом периодов,
с шагом 0,5 (половина периода частоты)
Частота повторений ЗИ
400 Гц
Усилитель широкополосный 0.5-20 МГц (-6 дБ)
Согласование с ПЭП сторонних производителей
нет
Диапазон регулировки усиления
92 дБ, с шагом 0.5 дБ
Временная Регулировка Чувствительности (ВРЧ)
линейная с диапазоном до 20 дБ
Кривая Амплитуда-Расстояние (АРК)
нет
Детектирование
полное, радиосигнал (во всем диапазоне развертки)
Отображение сигналов на экране (визуализация)
А-скан
Дополнительная клавиша +dB
нет
Автоматическая калибровка задержки в призме
нет
Автоматическая калибровка диапазона контроля при заданной толщине шва
нет
Автоматическая калибровка скорости УЗК
нет
Отсечка
компенсированная, 0 - 80% высоты экрана
Зоны контроля
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая
Режимы работы АСД
дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон
Функция АРД
нет
Цифровая фильтрация сигнала
нет
Аналоговая фильтрация сигнала
нет
Измерение временных интервалов
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
одновременно с индикацией координат отражателя, измеренных по пику сигнала
Сравнение с сохраненным эталонным сигналом
нет
Поддержка стандарта контроля сварных швов AWS D1.1
нет
Обработка изображения на экране после «заморозки» экрана
Статичная картинка
Дисплей
Цветной высококонтрастный, TFT 320 х 240 точек,
(44 х 58 мм). Специальная функция для работы на ярком солнечном свете
Смена цветовых схем экрана под особенности зрения и условий освещенности
есть
Язык меню
русский, английский
Память
900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей;
1000 протоколов контроля с А-сканом
Интерфейс
USB-С

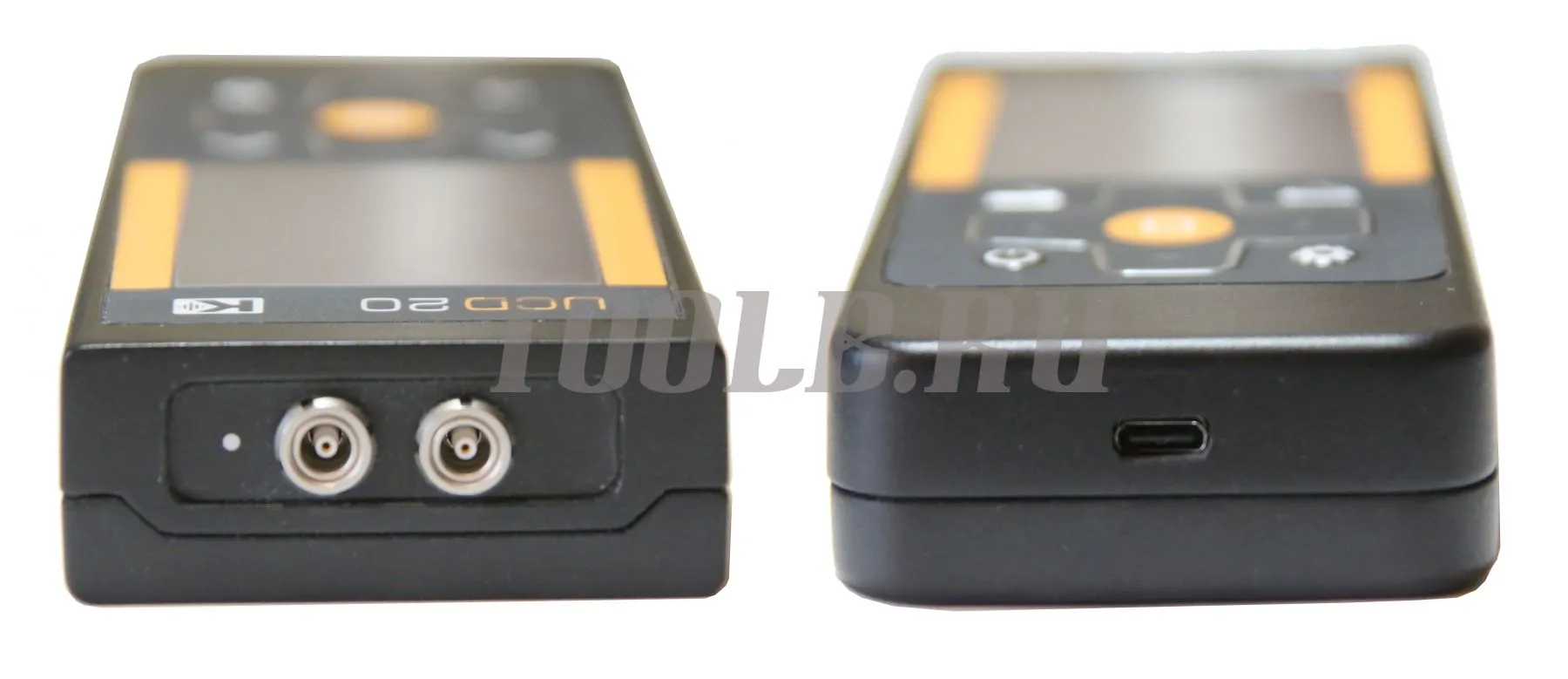

Разъемы преобразователей
2 х Lemo 00
Аккумулятор
встроенный, 3,7В/3,5А/ч
Время работы
до 20 часов
Внешнее питание
блок питания 220В AC
Напряжение питания
5В / 2,5А DC
Диапазон рабочих температур
от -25°C до +55°C
Размер (В x Ш x Д)
155 мм x 65 мм x 28 мм
Масса
0,24 кг с аккумулятором
Комплект поставки ультразвукового дефектоскопа металлов и пластика УСД-46
