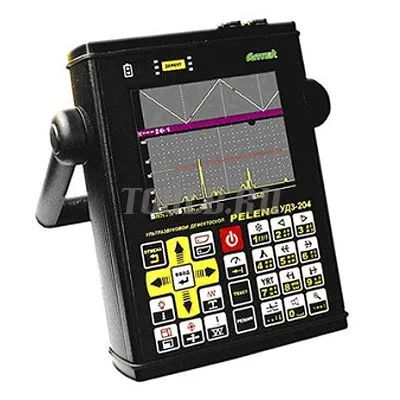

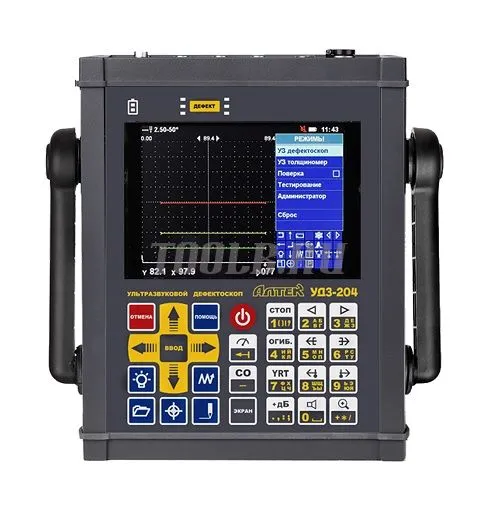

Ультразвуковой дефектоскоп УД3-204 PELENG
Ультразвуковой дефектоскоп PELENG (ПЕЛЕНГ) УД3-204 относится к дефектоскопам общего назначения и предназначен для ультразвукового контроля сварных соединений листовых элементов, труб, котлов и других конструкций, а также измерения толщины изделий из металла и других материалов.
Ультразвуковой дефектоскоп PELENG (ПЕЛЕНГ) УД3-204 относится к дефектоскопам общего назначения и предназначен для ультразвукового контроля сварных соединений листовых элементов, труб, котлов и других конструкций, а также измерения толщины изделий из металла и других материалов.
Ультразвуковой дефектоскоп УД3-103 может использоваться при монтаже, эксплуатации и ремонте в строительстве, машиностроении, энергетике, металлургической промышленности, на транспорте и других отраслях.
Отличительные особенности ультразвукового дефектоскопа УД3-204 PELENG
- металлический ударопрочный корпус
- большой цветной TFT экран повышенной яркости
- два полных электроакустических канала
- частотный диапазон до 25 МГц
- выбор формы зондирующего импульса
- диапазон изменения усиления 120 дБ и ступенчатое изменение амплитуды зондирующего импульса
- динамический диапазон ВРЧ 120 дБ
- построение расчетных криволинейных порогов в виде фрагментов кривых АРД-диаграмм или криволинейных порогов по точкам (DAC-кривых)
- построение кривых ВРЧ по точкам, а также возможность применения расчетных законов ВРЧ
- одна или две развертки на одном экране, режим полного экрана при работе в одноканальном варианте
- плавная регулировка частоты зондирующего импульса
- возможность проведения контроля с одновременной индикацией:
- − текущих изображений А- и усовершенствованной W-развертки
- − текущих изображений А- и В-развертки
- − обычного изображения А-развертки и А-развертки в режиме «ЛУПА»
- − изображения А-развертки и радиосигнала
- − текущего изображения А-развертки и изображения А-развертки из памяти дефектоскопа
- наряду с традиционными методами ультразвукового контроля возможность реализации эхо+эхо-зеркального, эхо-теневого, эхо+дельта-метода и других, основанных на использовании двух ПЭП
- полуавтоматическое определение угла ввода луча возможность применения паспортов ПЭП
- индикация вертикальной и горизонтальной шкал для основной развертки
- три порога (в том числе криволинейных) для каждой из двух зон временной селекции с трехцветной индикацией срабатывания системы АСД
- усовершенствованный режим «НАСТРОЙКА ПО СТАНДАРТНОМУ ОБРАЗЦУ»
- формирование В- и С-развертки с использованием датчика пути
- наличие режима толщиномера
- возможность работы в иммерсионном режиме
- простой вызов наиболее часто встречающихся функций
- текстовое сопровождение настроек и протоколов контроля
- запись и воспроизведение звуковых комментариев
- порт связи с компьютером − USB
- возможность работы с внешним USB Flash Drive
- полуавтоматическая настройка чувствительности дефектоскопа
- специализированная база данных для архивации и систематизации результатов контроля
- легкосъемная аккумуляторная батарея (при сохранении возможности заряда аккумуляторов внутри дефектоскопа и в процессе работы с ним)
- малые габариты и масса
- Режим контроля качества акустического контакта. При этом возможна регулировка усиления, ВРЧ и др. параметров. Состояние акустического контакта индицируется для режимов А- и В-развертки, а также Протоколов контроля.
- В дефектоскопе имеется режим "АРД", позволяющий осуществлять настройку чувствительности на заданную эквивалентную площадь (диаметр), а также определять эквивалентную площадь (диаметр) выявленного дефекта. В дефектоскоп встроена обобщенная АРД-диаграмма.
- Предусмотрена возможность ввода в дефектоскоп с компьютера индивидуальных АРД-диаграмм для раздельно-совмещенных, фокусирующих и других специализированных преобразователей.
|
Методы ультразвукового контроля, реализуемые дефектоскопом
|
эхо-,зеркальный, зеркально-теневой (ЗТМ)
|
|
Количество каналов приемо-возбудителя
|
2 (полностью идентичных)
|
|
Параметры зондирующих импульсов на эквивалентной
нагрузке [последовательное соединение резистора и конденсатора с номиналами, указанными в таблице, для замещения пьезоэлектрических преобразователей (ПЭП)]: |
|
|
номинальное значение частоты УЗК, МГц, для дефектоскопа:
- основные значения - дополнительные значения |
в соответствии с таблицей 2,0; 4,0 |
|
амплитуда электрических колебаний
|
в соответствии с таблицей
|
|
длительность на уровне 0,3 в режиме высокой амплитуды при двух периодах зондирующего импульса
|
в соответствии с таблицей
|
|
Частота следования зондирующих импульсов, Гц
|
25…5000
|
|
Максимальная чувствительность приемного тракта
|
в соответствии с таблицей
|
|
Динамический диапазон амплитудной характеристики при нелинейности не более 2 дБ, дБ, не менее
|
18 |
|
Диапазон регулировки усиления (чувствительности), дБ
|
0…120 (с шагом 1)
|
|
Значения параметров зондирующих импульсов
|
Эквивалент нагрузки
|
Максимальная чувствительность приемника, мкВ, не менее
|
||||
|
Номинальное значение частоты УЗК, МГц
|
Длительность, мкс, не более
|
Амплитуда, В, не менее для режима амплитуды
|
||||
|
100%
|
10%
|
Емкость, пФ
|
Сопротивление, Ом
|
|||
|
1,25
|
1,6
|
165
|
16
|
3000
|
–
|
40
|
|
1,82
|
1,2
|
40
|
||||
|
2,50
|
0,8
|
40
|
||||
|
5,00
|
0,4
|
45
|
||||
|
10,00
|
0,2
|
240
|
20
|
65
|
||
|
15,00
|
0,15
|
100
|
||||
|
25,00
|
0,08
|
100
|
|
Номинальное значение усиления дефектоскопа (номинальное значение условной чувствительности) при выявлении отверстия диаметром 6 мм на глубине 44 мм в образце СО‑3Р (СО‑2), дБ, не менее, для ПЭП с номинальным значением частоты 2,5 МГц и углом ввода:
- 0° - 40° |
55 75 |
|
Диапазон регулировки компенсированной отсечки, % высоты А‑развертки от 65° до 75°
|
0…80 (с шагом 1)
|
|
Количество задаваемых точек для одной характеристики ВРЧ, не более
|
64
|
|
Количество элементов отображения на экране
|
320x240
|
|
Режимы вывода информации на экран
|
двухоконный; полноэкранный
|
|
Типы разверток
|
А‑развертка: текущая; в режиме "ЛУПА";
в режиме "ОГИБАЮЩАЯ"; в режиме "СТОП-КАДР" из сохраненного в памяти протокола; текущая и из сохраненного в памяти протокола (наложенное изображение); W-развертка (режим "ХОД ЛУЧЕЙ"); В-развертка; С-развертка |
|
Диапазон изменения длительности А‑развертки, мкс, при:
- отключенном режиме "Развертка – плавная" - включенном режиме "Развертка – плавная" |
4…1020 (с шагом 4) 4…1020 (с шагом 1) |
|
Диапазон изменения задержки А‑развертки, мкс
|
0…10 (с шагом 0,1) 10…1020 (с шагом 1)
|
|
Дополнительные индикаторы дефектоскопа (АСД)
|
встроенный звуковой индикатор; головные телефоны; 2 трехцветных световых индикатора "ДЕФЕКТ"
|
|
Количество зон временной селекции (ВС)
|
1 или 2
|
|
Регулировка начала и конца зоны ВС, мкс
|
0…10 (с шагом 0,1)
10…1020 (с шагом 1) |
|
Количество порогов в зонах ВС для
- эхо-метода - ЗТМ и теневого метода |
1 3 |
|
Величина порога АСД на экране, % высоты А‑развертки
|
5…95 (с шагом 1)
|
|
Диапазон измерения времени распространения УЗК, мкс
|
0…1020
|
|
Диапазон изменения углов ввода УЗК, град
|
0…90 (с шагом 1)
|
|
Диапазон изменения скорости распространения УЗК, м/с
|
300…30000 (с шагом 1)
|
|
Диапазон измерения глубины Y выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0°, мм
|
1…3000 |
|
Диапазон измерения толщины (для изделий из стали), мм
|
0,4…3000
|
|
Разрешающая способность измерения величины Y, мм
|
0,01
|
|
Информационная емкость ПЗУ для сохранения настроек, блоков этапов, режимов окон и результатов контроля, Мб
|
32 |
|
Способ связи дефектоскопа и внешней ПЭВМ
|
USB
|
|
Тип аккумуляторной батареи
|
LiIon
|
|
Время непрерывной работы дефектоскопа от аккумуляторной батареи при яркости экрана 4, ч, не менее
|
7 |
|
Время полного заряда аккумуляторной батареи, ч, не более
|
5
|
|
Масса, кг, не более:
- блока электронного (БЭ) - сетевого адаптера |
2,65
0,3 |
|
Габаритные размеры, мм, не более:
- БЭ (без ручки для переноски) - сетевого адаптера |
169x222x52 60x119x34 |
Комплект поставки универсального ультразвукового дефектоскопа УД3-204 PELENG
- Ультразвуковой дефектоскоп УД3-204:
- Пьезоэлектрические преобразователи (ПЭП): П111–2,5–0°; П111–10–0°; П121–2,5–50°; П121–2,5–65°; П121–5,0–65°; П112–5,0–0° - 6шт.
- Сетевой адаптер для работы от сети и заряда аккумуляторов - 1шт.
- Кабели для подключения совмещенных (2шт.) и раздельно-совмещенных (1шт.) ПЭП с разъемом LEMO-00 и переходники (2шт.) для ПЭП с разъемом СР-50 - 5шт.
- Головные телефоны (наушники) - 1шт.
- ПО для ПЭВМ - 1шт.
- USB Flash-Drive - 1шт.
- Кабель USB для подключения прибора к USB Flash-Drive - 1шт.
- Чехол - 1шт.
- Сумка для переноски дефектоскопа - 1шт.
- Солнцезащитная бленда - 1шт.
- Пенал для принадлежностей - 1шт.
- Кейс для переноски всего комплекта - 1шт.
- Эксплуатационная документация (Руководство по эксплуатации, Паспорт) - 1компл.
