УКЛ-32 - установка ручного контроля листового проката
Механизированная система для проведения ультразвукового контроля качества листового проката различных габаритных размеров, толщиной до 400мм
Установка механизированного ультразвукового неразрушающего контроля УКЛ-32 предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров, толщиной до 400мм. Контроль проводится при одностороннем доступе к изделию.

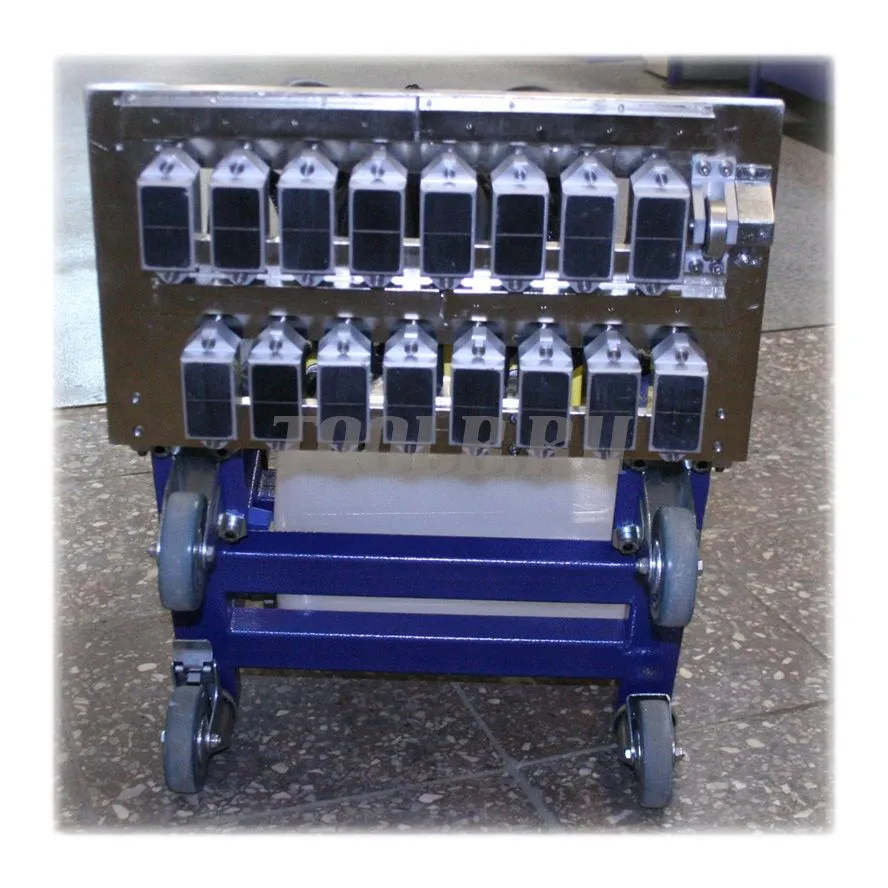

Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости.
Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен рычаг

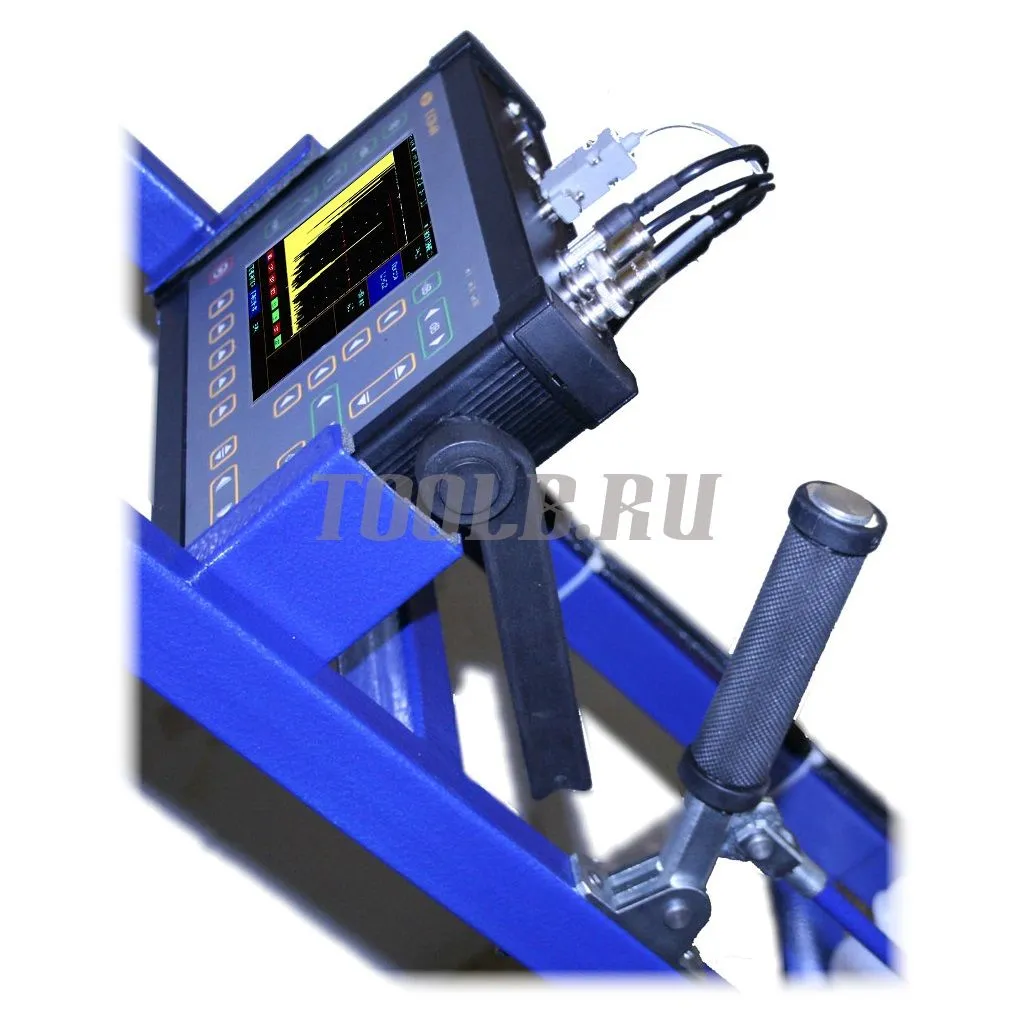

Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ под №34808-10. В качестве коммутатора используется высокоскоростной 32-х канальный электронный коммутатор для дефектоскопов серии УСД-60.
Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.
Особенности установки ультразвукового контроля листового проката УКЛ-32
|
|
|
|
|
|
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Работа на прямом солнечном свете и при отрицательных температурах
- Отдельная настройка каждого канала: генератор, приемник, ВРЧ и пр.
- Частота повторения ЗИ:до 2000Гц
- Вывод сигналов в виде А-, С- скана Возможность автоматической калибровки на контроль листа заданной толщины
- Автоматический контроль акустического контакта
- Оценка размеров дефекта
- Интерфейс Ethernet
- Питание: Li-ion аккумулятор или внешний блок питания
- до 6-8 часов работы от аккумулятора
Ширина акустического блока
300мм
Минимальный шаг записи при сканировании
1 мм
Максимальная толщина листа
400мм
Максимальная скорость сканирования
до 30м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1мм)
Производительность
до 500 м2/час
Объем данных сканирования, запоминаемых в терминале
1 Гб
Наличие электронных маркеров стыковки дефектограмм секторов
есть
Шероховатость поверхности изделия
не хуже Rz80
Эквивалентная площадь выявляемых отражателей
не хуже 0,5см2
Режим отображения оперативной информации
А-скан, С-скан
Результаты контроля
дефектограмма изделия с привязкой к координатам, протокол контроля
Диапазон рабочих температур
от +5º C до +55° C (без применения низкотемпературных жидкостей)
Размер (В x Ш x Д)
1400 мм x 400 мм x 400 мм
Масса
15 кг
Спецификация акустического блока
Тип
контактный 16 элементный блок с независимыми подпружиненными преобразователями
Типы преобразователей
1 или 2-х канальные р/с ультразвуковые преобразователи 2,5МГц и 5 МГц
Спецификация ультразвукового дефектоскопа
Тип дефектоскопа
УСД-60-8К
Дисплей
Цветной, TFT 640 х 480 точек
Количество каналов контроля
32
Интерфейс дефектоскопа
Ethernet
Частотный диапазон
0,5-15 МГц
Амплитуда ЗИ
размах 100В
Аккумулятор
Li-ion 8 А/ч
Время работы
7 часов от аккумуляторов
Внешнее питание дефектоскопа
блок питания от сети 220 В, 50Гц AC
Напряжение питания
18V/3,5A DC
Диапазон рабочих температур
от -30º C до +55° C
Размер (В x Ш x Д)
190 мм x 285 мм x 50 мм
Масса дефектоскопа
3,5 кг с аккумуляторами
Комплект поставки ультразвукового установки ультразвукового контроля листового проката УКЛ-32
- электронный блок УСД-60-8К со встроенным Li-ion аккумулятором 1
- блок питания сетевой 18В / 220В 1
- кабель СР50-Lemo00 2
- Преобразователь ультразвуковой П112-2,5-К12 1
- Преобразователь ультразвуковой П112-5-12/2 1
- кабель 60-Ethernet-1m для связи с ПК 1
- кабель 60-Ethernet-2m для связи с ПК 1
- Ethernet Switch для УСД-60 1
- Тележка сканирующая для контроля листа 1
- Ультразвуковой 32-х канальный блок с шириной 300мм для толщин до 400мм 1
- Бак для акустической жидкости 1
- КМ-32 Коммутатор 32-х канальный
- FD32L Кабель соединительный для подключения дефектоскопа к коммутатору
- программное обеспечение на CD-диске 1
- комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) 1
- кейс для дефектоскопа 1
