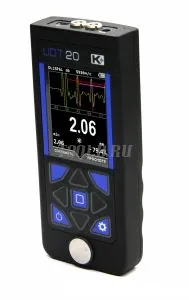

УДТ-20 KROPUS портативный ультразвуковой толщиномер с А-сканом

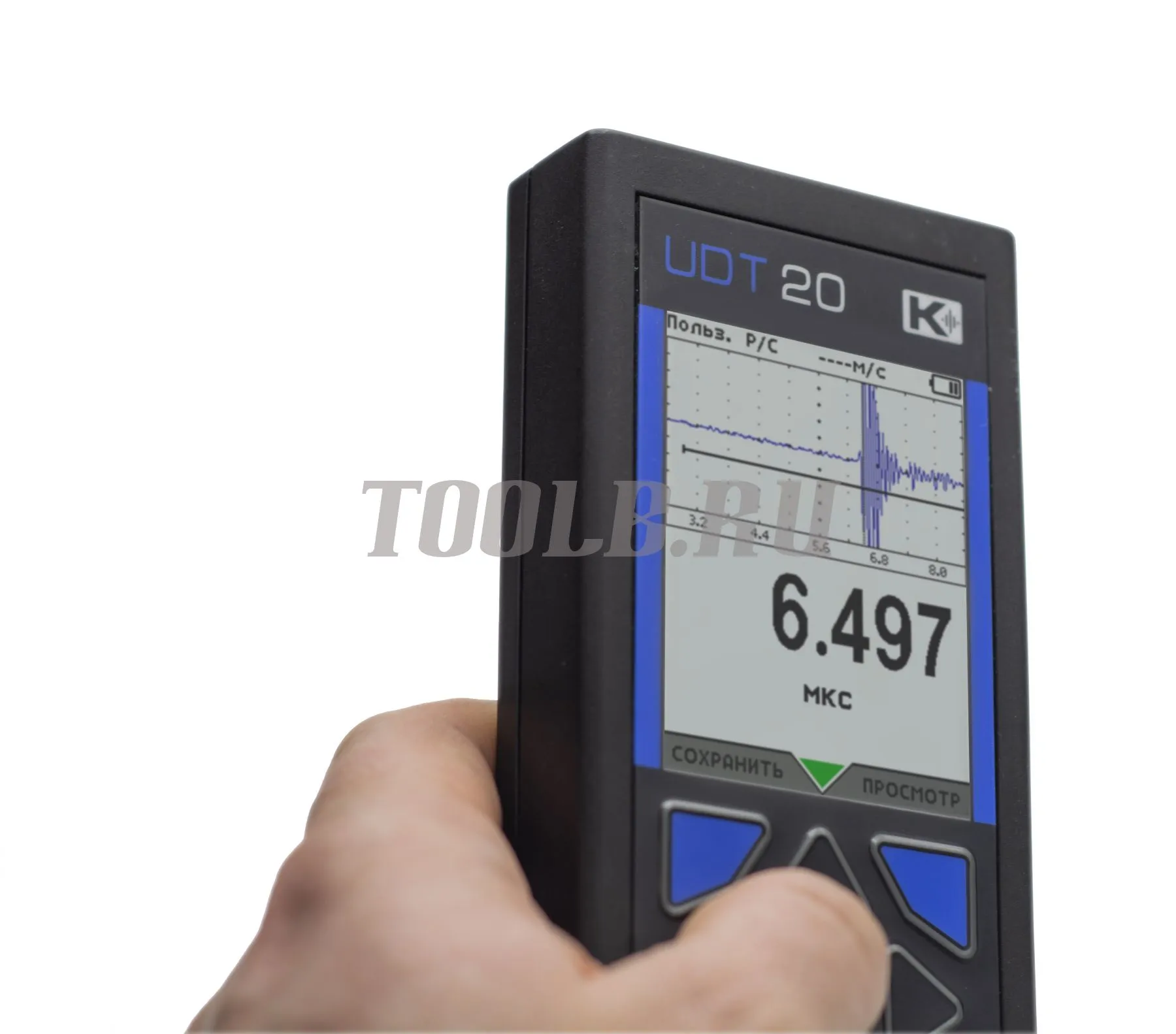

Высокоточный универсальный ультразвуковой толщиномер с А- и В- сканами. Наличие реального сигнала на экране позволяет исключить типичные ошибки при измерении толщины с помощью УЗК и повысить точность измерения.
Обзор преимуществ портативного ультразвукового толщиномера с А-сканом УДТ-20 KROPUS
Высокоточный универсальный ультразвуковой толщиномер с А- и В- сканами. Наличие реального сигнала на экране позволяет исключить типичные ошибки при измерении толщины с помощью УЗК и повысить точность измерения.
В-скан позволяет построить точный и визуально наглядный профиль дна изделия.
Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями и пр.
С толщиномером УДТ-20 можно использовать любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного (в т.ч. с линиями задержки), так и раздельно-совмещенного (раздельного) типа.
Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №31416-11 и допущен к применению в Российской Федерации.
Высокоточное измерение по "переходу через ноль", два независимых строба и новейший малошумящий приемник позволяют проводить прецизионные измерения с совмещенными преобразователями в режиме "эхо-эхо", в том числе под различными покрытиями.
В режиме настройки доступен весь спектр возможностей по регулировке усиления приемного тракта, АРУ, ВРЧ, параметров генератора и приемника, калибровке задержке в призме и скорость в материале и прочее.

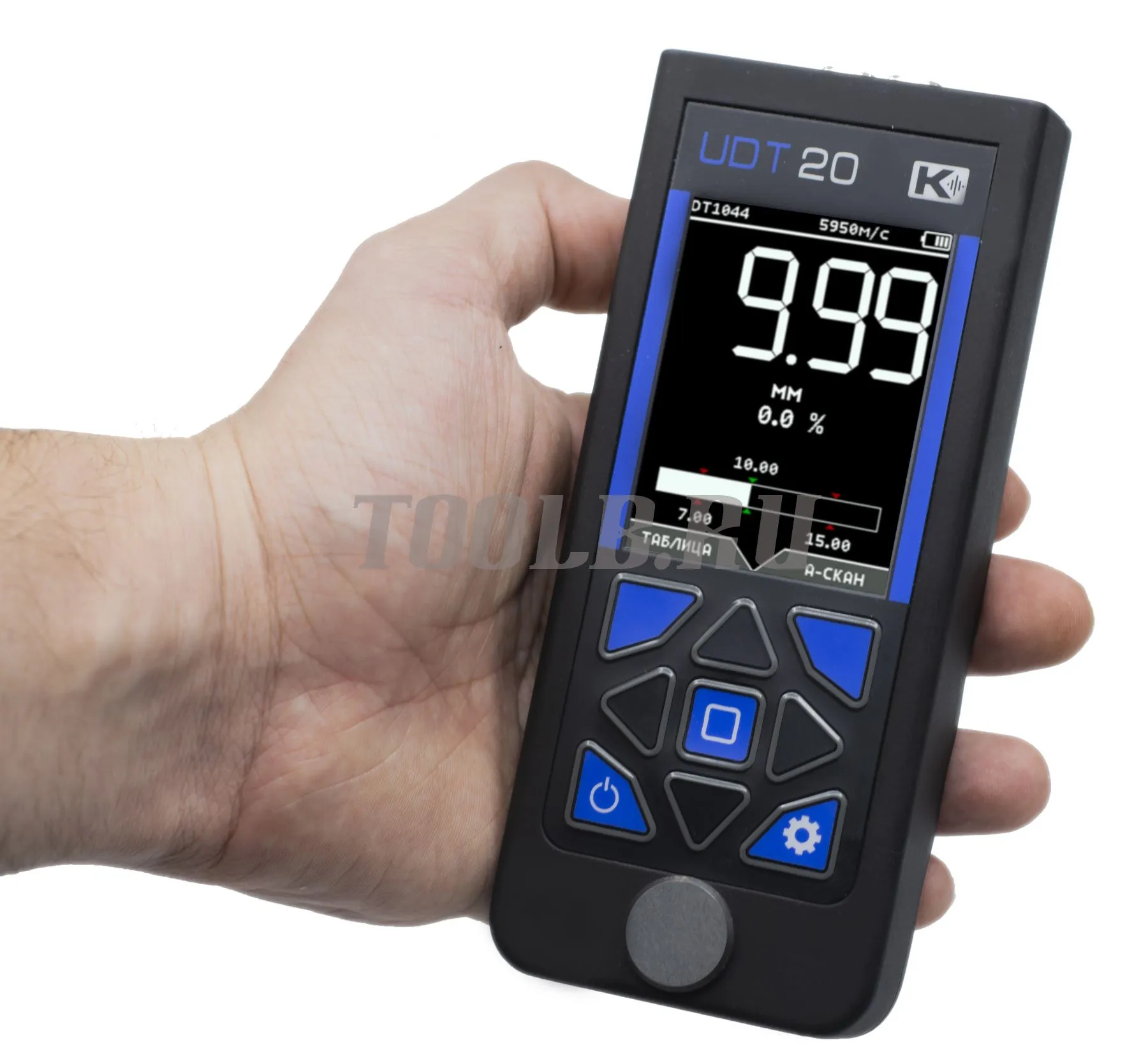

Режим "ЦИФРА" позволяет убрать с экрана лишнюю информацию для типовых традиционных применений, превращая технически совершенный прибор в простое в обращении средство контроля
В режим "ТАБЛИЦА" пользователь может создать любую табличную матрицу для контроля крупногабаритных типовых изделий по контрольным точкам разметки. Данная совокупность результатов может быть передана в ПК для последующего статистического анализа.
В режиме Б-скана отображается реальный профиль дна изделия с фиксацией минимума сигнала за все время сканирования. Данная возможность позволяет быстро сканировать крупные площади, обращая внимание лишь на показания сигнализации при выходе допустимой толщины за заданные оператором границы.
Уникальная схема прибора позволяет подключать любые пользовательские преобразователи от любых других толщиномеров, что избавляет пользователя от строгой привязки к ограниченному набору преобразователей одного производителя. Теперь вы можете использовать любые имеющиеся в лаборатории или доступные на рынке типы преобразователей, расширяя возможности применения толщиномера. Просто подключите преобразователь, укажите прибору имеющиеся образцы толщины вашего материала и легко откалибруйте прибор на этих образцах, скомпенсировав V-образность. В пользовательском режиме доступен выбор любой частоты преобразователя, мощность генератора и другие возможности.
Технические характеристики портативного ультразвукового толщиномера с А-сканом УДТ-20 KROPUS
|
Диапазон измерения толщин (зависит от применяемого преобразователя и параметров объекта контроля)
|
0,3-500 мм
|
|
Развертка
|
мин.: 0 - 7.2 мм; макс.: 0 - 500 мм (сталь)
|
|
Дискретность показаний
|
0.001 - 0.01 -0.1
|
|
Погрешность измерения толщины
|
0,01 мм
|
|
Допустимая толщина покрытия между датчиком и поверхностью объекта контроля
|
до 10мм в режиме "эхо"-"эхо"
|
|
Диапазон настройки скорости распространения УЗ колебаний
|
1000 ... 9999 м/с
|
|
Минимальный допустимый радиус кривизны
|
не менее 3 мм
|
|
АРУ
|
до 30 дБ
|
|
Задержка
|
от 0 мкс до 168 мкс
|
|
Диапазон регулировки усиления
|
92 дБ с шагом 0.5 дБ
|
|
Регулировка ВРЧ
|
от 0.1 до 10 дБ/мкс
|
|
Частотный диапазон
|
0.5-20 МГц (-6 дБ)
|
|
Отображение информации
|
А-скан (радиосигнал), Б-скан (профиль дна), цифровые значения
|
|
Зоны контроля
|
две независимых зоны
|
|
Автоматическая Сигнализация Брака (АСБ)
|
световая и звуковая по заданным оператором пороговым значениям номинального, минимального и максимального значения
|
|
Измерение временных интервалов
|
0 - эхо; эхо - эхо
|
|
Максимальное количество измерений в секунду
|
200
|
|
Типы используемых преобразователей
|
совмещенный (П111); раздельно-совмещенный (П112); раздельный для теневого контроля скорости (П113)
|
|
Калибровка призмы
|
по встроенному образцу, либо по любому заданному оператором образцу
|
|
Калибровка скорости
|
по заданной оператором толщине образца
|
|
Измеряемые величины
|
толщина, скорость
|
|
Единицы отображения толщины
|
мм, мкс
|
|
Режимы измерения
|
режим сканирования, режим "заморозки" экрана при отрыве от поверхности
|
|
Вывод отклонения текущего значения толщины от номинала
|
мм или %
|
|
Фиксация минимального значения при сканировании
|
да
|
|
Использование преобразователей стороннего производства
|
любые ПЭП в рабочем диапазоне частот
|
|
Внесение преобразователей стороннего производства в память
|
сторонний преобразователь с параметрами и кривой V-образности может быть записан в память из ПК
|
|
Измерение толщины объектов с неизвестной скоростью
|
функция калибровки по нескольким образцам известной толщины (от 2 до 10)
|
|
Дисплей
|
цветной TFT с регулируемой яркостью и сменой палитры; 43 х 58 мм; 240 х 320 точек
|
|
Палитра дисплея
|
стандартная цветная, имитация люминесцентного дисплея, имитация монохромного дисплея (для работы на ярком солнечном свету)
|
|
Регулировка яркости дисплея
|
5 - 100% с шагом 1%
|
|
Автовыключение подсветки
|
30 сек, 60 сек, 120 сек или выкл.
|
|
Автовыключение толщиномера
|
3 мин, 5 мин, 10 мин или выкл.
|
|
Установка даты/времени
|
да, сохраняется с результатом
|
|
Память
|
100 настроек для датчиков; 250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений
|
|
Интерфейс связи с ПК
|
USB , стандартный ПК с операционной системой Windows
|
|
Язык меню
|
русский, английский
|
|

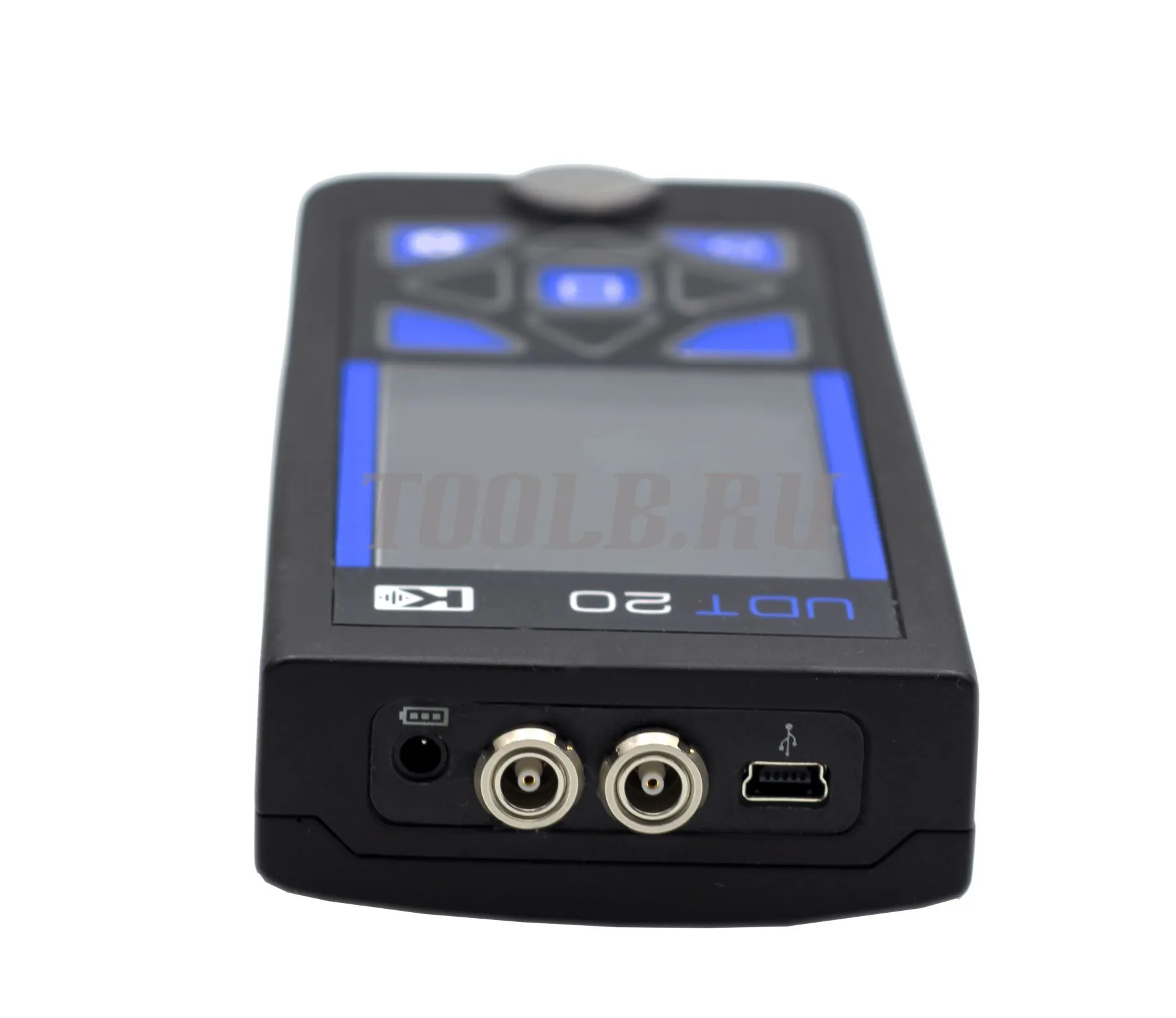

Разъемы преобразователей
|
2 х Lemo 00
|
|
Питание
|
встроенный аккумулятор
|
|
Время работы от аккумулятора
|
не менее 12 часов
|
|
Внешнее питание толщиномера
|
внешний блок питания от сети 220 В AC / 5В DC
|
|
Диапазон рабочих температур толщиномера
|
от -25 C до +55 C
|
|
Габаритные размеры толщиномера (В x Ш x Д)
|
148 мм x 64 мм x 25 мм
|
|
Масса толщиномера
|
180 г
|
Комплект поставки портативного ультразвукового толщиномера с А-сканом УДТ-20 KROPUS
- Блок электронный УДТ-20 - 1 шт.
- Блок питания от сети 220 В, 50 Гц с выходным напряжением 5 В, 3 А. - 1 шт.
- Преобразователи ультразвуковые - по заказу
- Кабель подключения преобразователя 2Lemo00-2Lemo00 - 1 шт.
- Кабель подключения к ЭВМ - 1 шт.
- Программное обеспечение для вывода информации на ЭВМ - 1 диск
- Руководство по эксплуатации - 1 шт.
- Методика поверки 1 шт.
- Сумка для транспортировки и хранения - 1 шт.
|
Производитель
|
KROPUS |
|
Страна производства
|
Россия |
|
Диапазон измерения толщины
|
от 0,3 до 500 мм |
|
Диапазон рабочих температур
|
от -25 C до +55 C |
|
Погрешность измерения толщины
|
0.01мм+1% |
|
Толщиномер
|
Ультразвуковой |
