УД4-76 - дефектоскоп ультразвуковой

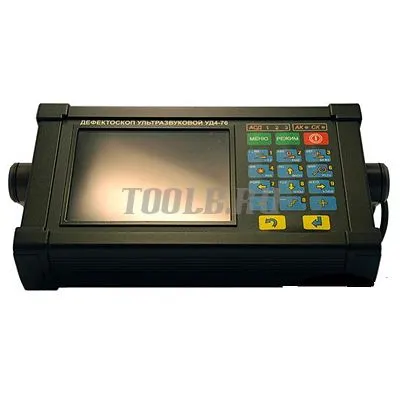

Дефектоскоп УД4-76 предназначен для ручного и механизированного ультразвукового контроля материалов, заготовок, изделий и оборудования, съема и сохранения томограмм.
Ультразвуковой дефектоскоп-томограф общего назначения УД4-76, с большим высококонтрастным TFT дисплеем, применяется для контроля продукции на наличие (обнаружение) дефектов типа нарушения сплошности и однородности материалов, изделий и полуфабрикатов, сварных соединений, измерения отношения амплитуд сигналов от дефектов, глубины и координат их залегания. Функция томографа позволяет отображать и сохранять результаты контроля в виде Б-сканов с привязкой к пути сканирования. Дефектоскоп также решает задачу измерения толщины изделий при одностороннем доступе. Включено несколько режимов работы с АРД диаграммами, что позволяет мобильно определять эквивалентные размеры дефектов.
Ультразвуковой дефектоскоп УД4-76 адаптирован и полностью соответствует требованиям нормативной документации действующей в различных производственных секторах, таких как: атомная энергетика, металлопроизводство, трубная промышленность, железнодорожный транспорт и т.д.
Отличительные особенности ультразвукового дефектоскопа УД4-76:
- работа с любыми типами пьезоэлектрических преобразователей;
- измерение эквивалентных и условных размеров дефектов;
- функция «толщиномер»;
- развертки типа А-скан, В-скан;
- синхронизация: внутренняя, внешняя, от датчика пути;
- контроль скорости сканирования;
- различные формы детектирования: РЧ / 2п.п. / +п.п. / -п.п.;
- набор функций регулировки усиления, в том числе АРУ, ВРЧ;
- интерфейс автоматической калибровки параметров ПЭП и объекта контроля;
- несколько режимов работы с АРД диаграммами;
- два независимых трехуровневых измерительных строба;
- два дополнительных специальных строба;
- возможность контроля акустического контакта;
- система АСД по всем уровням стробов;
- индикация АСД на ярких трехцветных светодиодах;
- усовершенствованный режим пиковой кривой;
- режим наложения текущего сигнала на зафиксированный ранее (режим «стоп-кадр»);
- построение спектра сигнала;
- динамическое изменение характеристик генерирующего тракта в зависимости от включаемых частотных фильтров;
- разметка экрана по отражениям сигнала в объекте контроля;
- возможность использования специального программного интерфейса;
- возможность выбора структуры меню по двум схемам: «Пользователь» / «Эксперт»;
- возможность создания голосовых комментариев ко всем типам сохраняемых данных;
- большой высокоскоростной TFT дисплей;
- сохранение и вызов настроек контроля;
- связь с ПЭВМ через USB порт.
|
Полоса пропускания приемного тракта, МГц
|
0,2 ÷ 20
|
|
Номинальные значения центральных частот полосовых фильтров, МГц
|
0,4; 1,25; 1,8; 2,5; 5; 10; 15
|
|
Номинальных значения частот повторения зондирующих импульсов, Гц / дискретность установки, Гц
|
30 ÷ 1000 / 1; 10; 100
|
|
Амплитуда зондирующего импульса генератора в режиме максимальной амплитуды / в режиме минимальной амплитуды, В
|
не менее 200 / 20
|
|
Диапазон регулировки коэффициента усиления приёмного тракта, дБ / дискретность установки, дБ
|
0 ÷ 100 / 0,1; 0,5; 1; 10
|
|
Динамический диапазон сигналов наблюдаемых на экране, дБ
|
не менее 20
|
|
Диапазон контроля наличия дефектов по стали, мм / дискретность установки, мм
|
1 ÷ 10 000 / 1; 10; 100
|
|
Диапазон измерения глубины залегания дефектов по стали, мм
|
0,5 ÷ 10 000
|
|
Диапазон измерений эквивалентного диаметра дефекта, мм
|
0,8 ÷ 20
|
|
Диапазон установки скорости распространения УЗК, м/с / дискретность установки, м/с
|
1 000 ÷ 15 000 / 1; 10; 100; 1000
|
|
Диапазон установки угла ввода УЗК пьезоэлектрического преобразователя (ПЭП) / дискретность установки
|
от 0 до 90 / 0,1; 1,0; 10,0
|
|
Диапазон установки задержки развертки относительно импульса возбуждения, мм / дискретность установки, мм
|
от 0 до 10 000 / 1; 10; 100; 1000
|
|
Диапазон установки длительности задержки измерительного строба, мм / дискретность установки, мм
|
от 1 до 10 000 / 1; 10; 100; 1000
|
|
Диапазон установки порога АСД (высоты уровней измерительного строба):
|
|
|
- браковочный уровень (красный уровень строба), дБ / дискретность установки, дБ
|
минус 34 - плюс 6 дБ / 0,1; 1 10
|
|
- контрольный уровень (синий уровень строба) , дБ / дискретность установки, дБ
|
минус 34 - плюс 6 дБ, / 0,1; 1; 10
|
|
- поисковый уровень (зеленый уровень строба) , дБ / дискретность установки, дБ;
|
минус 34 - плюс 6 дБ, / 0,1; 1; 10
|
|
Диапазон установки линейной компенсированной отсечки / дискретность установки
|
от 0 до 80 % высоты экрана / 1 %.
|
|
Количество запоминаемых программ настройки дефектоскопа
|
не менее 100
|
|
Количество запоминаемых изображений развертки (А-Скан изображений)
|
не менее 100
|
|
Количество запоминаемых измеренных значений глубины (координат)
|
не менее 150 000
|
|
Количество запоминаемых томограмм (Б-Скан изображений)
|
ограничено объемом встроенной карты памяти
|
|
Масса дефектоскопа с аккумуляторной батареей (без комплекта ПЭП, кабелей и футляра), кг
|
не более 3,5
|
|
Электрическое питание дефектоскопа
|
встроенная аккумуляторная батарея 12 В
|
|
|
Сеть переменного тока 220В, 50 Гц
|
|
Емкость встроенной аккумуляторной батареи
|
4500 мА/час
|
Комплект поставки универсального ультразвукового дефектоскопа УД4-76
- Дефектоскоп УД4-76 - 1 шт.;
- Пьезоэлектрические преобразователи (типы по требованию) - 5 шт.;
- Кабель соединительный (ПЭП/электронный блок) - 3 шт. (При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП);
- Кабель соединительный (ПЭВМ/электронный блок) - 1 шт.;
- Кабель синхронизации входной - 1 шт. (Поставляется по отдельному заказу потребителя);
- Кабель синхронизации выходной - 1 шт. (Поставляется по отдельному заказу потребителя);
- Устройство зарядное АЗУ-2М - 1 шт.;
- Аккумуляторный блок питания - 1 шт.;
- Сетевой блок питания БП-2 1 шт. (Поставляется по отдельному заказу потребителя);
- Головные телефоны с микрофоном - 1 шт. (поставляются по отдельному заказу потребителя);
- Сканирующее устройство РСП-4 1 шт. (Поставляется по отдельному заказу потребителя);
- Руководство по эксплуатации УД4-76.23535778.04.01.06РЭ - 1 экз.;
- Руководство по эксплуатации АЗУ-2.14327992РЭ - 1 экз.;
- Программное обеспечение для обработки результатов контроля на ПЭВМ - 1 шт.;
- Руководство пользователя по программному обеспечению для обработки результатов контроля на ПЭВМ - 1 экз.;
- Чехол для электронного блока дефектоскопа УД4-76 - 1 шт.;
- Кейс для запасных частей и принадлежностей - 1 шт.
*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
Стоимость базового комплекта дефектоскопа УД4-76 - 4 609 евро с НДС,
низкотемпературная версия - 4 839 евро с НДС,
дефектоскоп УД4-76 TOFD - 11 633 евро с НДС.
Комплект для ультразвукового многоканального контроля колесных пар вагонов согласно СТО РЖД 1.11.002-2008 на базе дефектоскопа УД4-94-ОКО-01 - 34 038 евро с НДС.
Первичная поверка дефектоскопа УД4-76 включена в цену.
