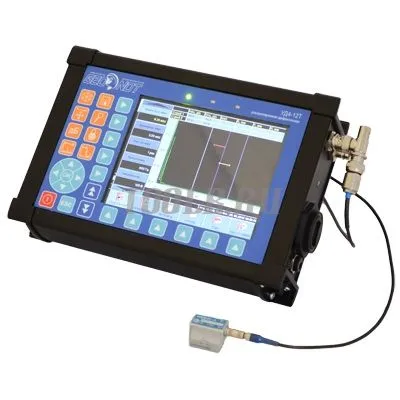

Ультразвуковой дефектоскоп УД4-12Т
Дефектоскоп УД4-12Т предназначен для ультразвукового контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности или однородности в металлах, пластиках и других твердых телах.
Дефектоскоп УД4-12Т предназначен для ультразвукового контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности или однородности в металлах, пластиках и других твердых телах.
УД4-12Т предназначен для:
- поиска и обнаружения дефектов
- измерения координат дефектов
- измерения амплитуд сигналов от дефектов
Отличительной особенностью УД4-12Т является возможность его предварительной настройки на контроль 1000 объектов, выполненных из материалов с различными скоростями распространения и затухания УЗК. Перенастройка прибора на контроль объектов из одного и того же материала, но с различной геометрией, осуществляется без использования стандартных образцов.
Обеспечивает наглядную маркировку на дисплее точки ввода (центра излучения) при работе с наклонными ПЭП, уровня отсечки, а также маркировку на линии развертки временных отметок соответствующих отражению ультразвука от донной и наружной поверхности изделия с эквидистантными поверхностями (лист, труба)
Отличительные особенности ультразвукового дефектоскопа УД4-12Т
- максимальную амплитуду эхо-сигналов от отражателей попавших в оба строб-импульса (дБ);
- глубину залегания отражателя (Y) при прозвучивании прямым или наклонным ПЭП прямым лучом (мм);
- расстояние (R) до отражателя по оси ультразвукового пучка (мм);
- расстояние (Х) от точки ввода до эпицентра отражателя на поверхности ввода (мм);
- время (t) прохождения ультразвука в призме преобразователя (мкс);
- ширину (длительность) видеоимпульса на любом уровне от максимума в мм или мкс;
- расстояние между импульсами на любом уровне от максимума в мм или мкс;
- условную высоту отражателя (ширину огибающей) в мм или мкс;
- расстояние каждого строба относительно начала развертки, какого-либо сигнала и относительно друг друга в мм и мкс;
- ширину каждого строба в мм или мкс;
- амплитудный уровень каждого строба (высота над уровнем развертки) в дБ или в % от высоты экрана принятого за 100%;
- амплитудный уровень компенсированной отсечки в дБ или % от высоты экрана;
- скорость любых волн в объекте контроля в м/сек;
- толщину объектов контроля в мм (или мкс).
- замораживать изображение на экране, измерять его характеристики и при необходимости запоминать
- визуальный количественный амплитудный анализ всех сигналов видимых на развертке
- оценивать положение отражателя относительно вершины и корня шва при прозвучивании прямым, однократно или дважды преломленным лучом
- строить ВРЧ для выравнивания чувствительности в зоне контроля по точкам посредством образцов
- измерение эквивалентной площади дефектов и отображение АРД диаграмм для ПЭП, введенных в каталог
- построение АРД – посредством программы «АРД – Универсал» версия 3.1
Дефектоскоп может быть использован как в полевых, так и стационарных условиях.
Степень защиты от проникновения внутрь прибора твердых тел (пыли) и влаги соответствует IP65.
По стойкости к воздействию атмосферного давления УД4-12Т относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям УД4-12Т соответствует виброустойчивому исполнению по ГОСТ 12997-84.
Технические характеристики ультразвукового дефектоскопа УД4-12Т
|
Номинальные частоты работы с прямыми, наклонными и раздельно-совмещенными ПЭП, МГц |
от 0,50 до 10,00 |
|
Диапазон измерений глубины и координат залегания дефектов (по стали), мм |
1 … 6500 |
|
Пределы допускаемой основной абсолютной погрешности измерений глубины залегания дефекта, мм |
± (0,1 + 0,05H), где H - численное значение измеренной глубины залегания дефекта |
|
Пределы допускаемой основной абсолютной погрешности измерений координат залегания дефектов, мм |
± (0,2 + 0,01X), ± (0,2 + 0,01Y), где X, Y – численные значения измеренных координат дефекта |
|
Диапазон измерений толщины изделий, мм |
0,5 … 6500,0 |
|
Пределы допускаемой основной абсолютной погрешности измерений толщины изделий, мм |
± (0,1 + 0,005h), где h- численное значение измеренной толщины изделия |
|
Диапазон измерений эквивалентного диаметра отражателя, мм |
1 … 20 |
|
Диапазон измерений эквивалентной площади отражателя, мм2 |
0,8 … 314,0 |
|
Пределы допускаемой основной относительной погрешности измерений эквивалентной площади и эквивалентного диаметра отражателя, % |
± 15 |
|
Диапазон измерений отношения амплитуд УЗК сигналов, дБ |
20 … 80 |
|
Пределы допускаемой основной абсолютной погрешности измерений отношения амплитуд сигналов, дБ |
± (0,2 + 0,03N), где N – величина измеренного отношения амплитуд сигналов |
|
Пределы допускаемой основной погрешности настройки порогового индикатора (зона нечувствительности) |
не превышают ± 10% |
|
Временная нестабильность уровня срабатывания порогового индикатора за 8 часов работы |
не превышает ± 0,25 дБ |
|
Диапазон измеряемых амплитуд сигналов на входе приемника |
20 мкВ - 0,5 В |
|
Пределы допускаемой основной относительной погрешности измерений амплитуд сигналов на входе приемника |
не более 10% на номинальных частотах |
|
Емкость архива конфигураций настройки |
100 записей |
|
Емкость архива стоп-кадров |
100 записей |
|
Дополнительное отклонение уровней эхо-сигналов от отражателей при изменении температуры окружающего воздуха на каждые 10оС в любом участке рабочих температур |
не более ±0,5 дБ |
|
Пределы допускаемой дополнительной погрешности измерений глубины залегания (координат) отражателей в стандартных образцах при изменении температуры окружающего воздуха на каждые 100С в любом участке рабочих температур |
не превышает половины основной погрешности. |
УД4-12Т устойчив к воздействию температуры окружающей среды при сохранении работоспособности в диапазоне -20о ... +50оС. УД4-12Т устойчив к воздействию влажности окружающей среды до 98% при +35оС при сохранении работоспособности.
Уровень радиопомех, создаваемых УД4-12Т, не превышает значений, устанавливаемых “Общесоюзным нормам допускаемых индустриальных радиопомех” (Нормы 8-72).
УД4-12Т сохраняет работоспособность при воздействии на него радиопомех: гармонической помехи, вводимой в сеть питания, с предельным значением напряжения 110 ... 130 дБ в полосе частот от 10 кГц до 30 МГц; импульсной помехи, вводимой в сеть питания, с амплитудой 160 дБ, длительностью 10 ± 1 мкС на уровне 0,5 и длительностью переднего фронта не более 0,5 мкС, частотой следования 1 Гц; внешних гармонических помех магнитного поля в полосе частот от 30 Гц до 50 кГц с предельным значением напряженности магнитного поля до 120 дБ (значения напряжения, тока, напряженности электромагнитного поля выражаются в дБ относительно 1 мкВ. 1 мкА, 1 мкВ/м, 1 мкА/м соответственно).
УД4-12Т относится к одноканальным однофункциональным восстанавливаемым ремонтируемым изделиям. Показатели и нормы надежности установлены по ГОСТ 27.883-88. Средняя наработка на отказ с учетом технического обслуживания не менее 10000 часов. Среднее время восстановления работоспособности не более 6-ти часов. Средний срок службы УД4-12Т (исключая ПЭП и аккумулятор) не менее 5-ти лет.
УД4-12Т устойчив к воздействию синусоидальных вибраций в диапазоне частот 5...25 Гц и амплитудой 0,1 мм. В транспортной таре УД4-12Т выдерживает воздействие механико-динамических нагрузок, действующих в направлении, указанном на таре: вибрации по группе F3 в соответствии с ГОСТ 12997-84; ударам со значением пикового ударного ускорения 9,8 м/с2 и длительностью ударного импульса 16 мс и числом ударов 300±50 для каждого направления; ударам при свободном падении с высоты 100 мм.
Комплект поставки ультразвукового дефектоскопа металлов и пластика УД4-12Т
- Электронный блок дефектоскопа УД4 - 12Т
- Пьезоэлектрические преобразователи (типы по требованию) - 5 шт.
- Кабель соединительный (ПЭП/электронный блок) - 2 шт. При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП
- Стандартный образец СО - 7
- Универсальное зарядное устройство
- Руководство по эксплуатации
- Чехол для электронного блока дефектоскопа
- Сумка для переноски
|
Номинальные частоты работы с прямыми, наклонными и раздельно-совмещенными ПЭП, МГц
|
от 0,50 до 10,00
|
|
Диапазон измерений глубины и координат залегания дефектов (по стали), мм
|
1 … 6500
|
|
Пределы допускаемой основной абсолютной погрешности измерений глубины залегания дефекта, мм
|
± (0,1 + 0,05H), где H - численное значение измеренной глубины залегания дефекта
|
|
Пределы допускаемой основной абсолютной погрешности измерений координат залегания дефектов, мм
|
± (0,2 + 0,01X), ± (0,2 + 0,01Y), где X, Y – численные значения измеренных координат дефекта
|
|
Диапазон измерений толщины изделий, мм
|
0,5 … 6500,0
|
|
Пределы допускаемой основной абсолютной погрешности измерений толщины изделий, мм
|
± (0,1 + 0,005h), где h- численное значение измеренной толщины изделия
|
