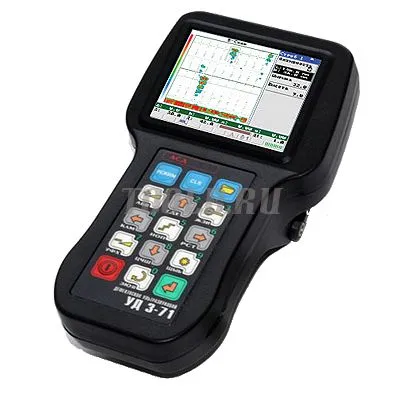

УД3-71 - дефектоскоп ультразвуковой
Дефектоскоп УД3-71 применяется для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, готовых изделий, полуфабрикатов и сварных (паяных) соединений и т.д.
Дефектоскоп УД3-71 применяется для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, готовых изделий, полуфабрикатов и сварных (паяных) соединений и т.д.
УД3-71 - идеальный ультразвуковой дефектоскоп для проведения контроля в труднодоступных местах. Для обеспечения качества выпускаемой продукции, контроля технического состояния оборудования и продления срока его эксплуатации наиболее широкое распространение, наряду с другими методами НК, получил ручной ультразвуковой контроль. Наиболее важными параметрами, определяющими техническое состояние и возможность дальнейшей эксплуатации, является толщина основного металла элементов оборудования, качество сварных соединений и околошовной зоны, оценка динамики коррозии и износа элементов промышленных конструкций.
При проведении контроля различных объектов очень часто приходится выполнять контроль в труднодоступных местах, на высоте, внутри котлов, в полевых условиях - условиях несравнимых с лабораторными. Из выше сказанного следует, что для решения этих задач необходим легкий и малогабаритный прибор, который по функциональным возможностям не только не уступает, а даже превосходит другие микропроцессорные дефектоскопы широкого применения. Новый модернизированный микропроцессорный ультразвуковой дефектоскоп третьего поколения УД3-71, позволяет решать более широкий спектр задач при выполнении НК в труднодоступных местах, благодаря своим малым весу, габаритам и функциональным возможностям. Он позволяет проводить ультразвуковой контроль продукции на наличие дефектов с учетом современных требований к технологиям ультразвукового неразрушающего контроля.
Ультразвуковой дефектоскоп УД3-71 предназначен для:
- измерения глубины и координат залегания дефектов;
- измерения отношений амплитуд сигналов, отраженных от дефектов;
- измерения эквивалентного размера дефекта;
- измерения толщины изделия;
- измерения скорости распространения ультразвуковых колебаний;
- измерения эквивалентных и условных размеров дефектов.
- все функции толщиномера с разверткой;
- развертки типа А-скан и В-скан;
- различные формы детектирования: РЧ / 2п.п. / +п.п. /- п.п.;
- набор функций регулировки усиления, в том числе АРУ, ВРЧ;
- интерфейс автоматической калибровки параметров ПЭП и объектов контроля;
- несколько режимов работы с АРД диаграммами;
- два независимых трехуровневых измерительных строба;
- возможность контроля акустического контакта;
- система АСД по всем уровням стробов;
- индикация АСД на ярких трехцветных светодиодах;
- усовершенствованный режим пиковой кривой;
- режим наложения текущего сигнала на зафиксированный ранее (режим «стоп-кадр»)
- динамическое изменение характеристик генерирующего тракта в зависимости от включаемых частотных фильтров;
- разметка экрана по отражениям сигнала в объекте контроля;
- возможность использования специального программного интерфейса;
- возможность выбора структуры меню по двум схемам «Пользователь» / «Эксперт»;
- сохранение и вызов настроек контроля;
- связь с ПЭВМ через USB порт.
|
Рабочие частоты
|
от 0,4 до 15 МГц
|
|
Диапазон контроля (по стали)
|
0…6000 мм
|
|
Динамический диапазон усиления приемного тракта
|
100 дБ
|
|
Абсолютная погрешность при измерении глубины залегания дефекта
|
±(0,1+0,005 Нх) мм
|
|
Абсолютная погрешность при измерении отношения амплитуд сигналов
|
±(0,2+0,03 Nx) дБ
|
|
Время непрерывной работы от аккумуляторной батареи
|
не менее 8 час
|
|
Масса дефектоскопа, не более
|
0,8 кг
|
|
Габаритные размеры
|
105 × 190 × 80 мм
|
Комплект поставки универсального ультразвукового дефектоскопа УД3-71
- Дефектоскоп УД3-71 - 1 шт;
- Пьезоэлектрические преобразователи (типы по требованию) - 2 шт.;
- Кабель соединительный (ПЭП/электронный блок) - 3 шт. (При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП);
- Кабель соединительный (ПЭВМ/электронный блок) - 1 шт.;
- Кабель синхронизации - 1 шт. (Поставляется по отдельному заказу потребителя);
- Устройство зарядное АЗУ-2М - 1 шт.;
- Головные телефоны - 1 шт. (поставляются по отдельному заказу потребителя);
- Программное обеспечение для обработки результатов контроля на ПЭВМ - 1 шт.;
- Руководство пользователя по программному обеспечению для обработки результатов контроля на ПЭВМ - 1 экз.;
- Руководство по эксплуатации УД3-71.23535778.03.01.05РЭ - 1 экз.;
- Чехол для электронного блока дефектоскопа УД3-71 - 1 шт.;
- Кейс для запасных частей и принадлежностей - 1 шт.;
- Стандартный образец предприятия СОП (дополнительно).
33810-07
