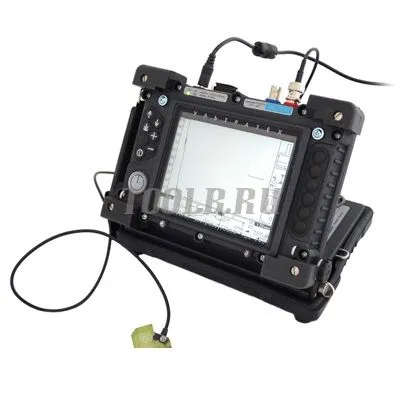

УД2-140 - ультразвуковой дефектоскоп с TFT (LED-HB)
Дефектоскоп ультразвуковой УД2-140 применяется для неразрушающего контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности или однородности.
Дефектоскоп ультразвуковой УД2-140 применяется для неразрушающего контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности или однородности.
Дефектоскоп УД2-140 предназначен для:
- - обнаружения дефектов;
- - измерения координат дефектов;
- - измерения амплитуд сигналов от дефектов;
- -измерения скорости распространения продольных и поперечных УЗК в различных материалах;
- -накопления и сохранения результатов контроля с целью последующей их перезаписи в компьютер.
Абсолютно новый подход к разработке ультразвукового дефектоскопа. Корпус УД2-140 специально спроектирован для дефектоскопа, имеет возможность трансформироваться, в зависимости от применения. Экран электролюминесцентный, повышенной яркости. Широкие возможности регулировки генератора импульсов и входного тракта. Прибор имеет такие необходимые функции как: "заморозка" максимального сигнала, стоп-кадр, индикатор "ход луча", индикатор "количество переотражений", увеличенное изображение А-скан, координатная сетка, часы, календарь. Также присутствуют стандартный набор функций: ВРЧ, АРК, В-скан, глубиномер. Реализована возможность подключения датчика пути и запись голосового сопровождения.
- В ультразвуковом дефектоскопе УД2-140 установлен яркий, высококонтрастный дисплей с размером экрана 115х86 мм и логическим разрешением 320х240 точек американской фирмы PLANAR;
- В дефектоскопе УД2-140 частота кадров может достигать 100 кадров в секунду. Высокая частота смены кадров позволяет получить непрерывную картину изображения А-скан при сканировании - такую же, как на аналоговых дефектоскопах с электронно-лучевой трубкой (но при этом яркость EL дисплея гораздо выше, чем у трубки).
- Вертикальная и горизонтальная шкалы развертки постоянно отображаются на экране
- Размерность развертки можно установить в миллиметрах или микросекундах.
- Размерность координат (глубины) можно установить в миллиметрах или микросекундах
- В "максимальной" версии дефектоскопа УД2-140 "ЭКСПЕРТ" используется 5 режимов регистрации с многократной записью. Имеется возможность заказать дефектоскоп с любой комбинацией из 5 режимов регистрации - всего 32 варианта.
- Ультразвуковой дефектоскоп УД2-140 позволяет производить записи (при многократной регистрации по времени, по датчику пути, по отдельным точкам) с возможностью масштабирования как до, так и после сохранения информации в памяти дефектоскопа (а также при просмотре сделанных записей и при распечатке результатов).
- Дефектоскоп УД2-140 обладает большим объемом памяти (запись до 500 изображений А-скан или параметров настройки).
- Для добства управления в дефектоскопе УД2-140 используется две клавиатуры: универсальная и функциональная: универсальная клавиатура позволяет управлять всеми режимами прибора одной левой рукой; быстрый доступ к любой из почти 100 виртуальных кнопок обеспечит функциональная клавиатура и иерархическая структура меню.
- Дефектоскоп прост в управлении, в основном это достигается благодаря специально разработанной, интуитивно-понятной структуре меню.
- Динамический характер пиктограмм, т.е. изменение вида пиктограмм в зависимости от установленной функции или параметра, обеспечивает наглядность и простоту управления.
- Прибор УД2-140 обладает повышенной точностью определения координат. Измерение координат обеспечивается качественными датчиками, прецизионной аппаратурой и высокоточными вычислениями.
- Ультразвуковой дефектоскоп УД2-140 позволяет работать с ПЭП как отечественного производства с фиксированными частотами - 10 МГц; 5 МГц; 2,5 МГц; 1,8 МГц; 1,25 МГц; так и с импортными (т.е. со встроенным контуром) в частотном диапазоне от 1,25 до 10 МГц.
- Трансформируемый корпус позволяет поворачивать дисплей на угол от 0 до 90º, что обеспечивает удобство при эксплуатации прибора в любых условиях. УД2-140 - единственный дефектоскоп с поворотной панелью управления (гарантируется не менее 10000 циклов сложения/разложения корпуса).
ДИСПЛЕЙ - электролюминесцентный, 320х240 точек, 115х86 мм;
РАЗВЕРТКА - длительность 20-1000 (с шагом 10) мкс; задержка 0-980 (с шагом 5) мкс;
ЧАСТОТА СМЕНЫ КАДРОВ - до 100 кадров/сек;
2 СТРОБА, задержка - 0-999,9 (с шагом 0,1) мкс; ширина - 0-99,9 (с шагом 0,1) мкс;
ОТСЕЧКА - 0-99% от высоты экрана с шагом 1 %; ослабление - 0-20 (с шагом 1) дБ;
УГОЛ ВВОДА УЗК ПЭП - 0о, 10-85о, 90о (с шагом 0,1о);
СКОРОСТЬ УЗК - 0,5-9,99 (с шагом 0,01) мм/мкс;
РЕГУЛИРОВКА УСИЛЕНИЯ - 110 дБ (0-80 дБ с шагом 0,5 дБ)
АБСОЛЮТНАЯ ЧУВСТВИТЕЛЬНОСТЬ - 105 дБ;
ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ АМПЛИТУДЫ (ручной и автоматический режимы) - +_(0,5+0,03N) дБ;
РАБОЧИЕ ЧАСТОТЫ - 1,25; 1,8; 2,5; 5; 10 МГц;
ДИАПАЗОН ЗОНЫ КОНТРОЛЯ (по стали) - до 3000 мм;
НУЛЬ ГЛУБИНОМЕРА (время призмы) - 0,00-99,95 (с шагом 0,05) мкс;
ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ РАССТОЯНИЯ - +_(0,5+0,01H); КООРДИНАТ - +_(0,5+0,015L) мм;
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
- “заморозка” максимального сигнала,
- стоп-кадр,
- выбор размерности развертки - мм/мкс,
- выбор размерности отображения расстояний - мм/мкс,
- индикатор ХОД ЛУЧА,
- индикатор КОЛИЧЕСТВО ПЕРЕОТРАЖЕНИЙ,
- звуковая сигнализация МИНИМАЛЬНОЙ ТОЛЩИНЫ прозвучивания,
- увеличенное изображение А-скан,
- автоматическая регулировка чувствительности,
- координатная сетка,
- часы и календарь;
ВРЧ - до 20 точек; динамический диапазон - 60 дБ; крутизна - 20 дБ/мкс;
АРК - до 20 точек; 2 дополнительные линии на расстоянии до 20 дБ от основной;
РЕЖИМЫ РЕГИСТРАЦИИ:
- А-скан или параметры - до 500 записей;
- A-L регистрация амплитуды с записью по длине
длина пути - до 2984 мм, разрешение по длине - 1 мм, запись до 45 участков;
- ГЛУБИНОМЕР:
- H-T (временная развертка) время развертки - 5-25 (с шагом 5) сек, запись до 290 участков;
- H-L (с использованием датчика пути)
длина пути - до 3000 мм, разрешение по длине - 1 мм, запись до 45 участков по 3 м;
- H (одиночные записи) - до 27000 записей;
- B-СКАН (временная развертка) время развертки - 5-25 (с шагом 5) сек;
СВЯЗЬ С КОМПЬЮТЕРОМ: интерфейс - RS-232; скорость обмена - 9600-57600 б/сек;
Аккумулятор - встроенный, продолжительность работы-8 ч., зарядка ускоренная-3,5 ч.;
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР от -20оС до +50оС;
ИСПОЛНЕНИЕ - IP66;
КОРПУС из композитного пластика, размер 210х140х65 мм, вес -1,8 кг, поворот панели дисплея относительно аппаратного модуля на угол от 0 до 90o.
Комплект поставки дефектоскопа ультразвукового УД2-140
дефектоскоп УД2-140, блок питания, 6 ПЭП по выбору, комплект ремней, кабель дефектоскоп-ПК, диск с программным обеспечением, комплект эксплуатационной документации (РЭ, МП, ПС), контейнер для ПЭП, сумка.
Дополнительные принадлежности к дефектоскопу УД2-140:
- Кабель BNC / LEMO-00
- Переходник BNC / LEMO-00
- Ультразвуковые преобразователи ПЭП П111-2,5-01, П112-5,0-01, П121-1,8-40-01, П121-1,8-50-01, П121-1,8-60-01, П121-2,5-40-01, П121-2,5-50-01, П121-2,5-60-01, П121-2,5-65-01, П121-5,0-40-01, П121-5,0-50-01, П121-5,0-60-01, П121-5,0-50-02, П121-5,0-60-02, П121-5,0-65-02, П121-5,0-70-02
- Протектор для П111-2,5-01
- Линии задержки для П111-2,5-01
- Втулка для крепления линий задержки
- Датчик пути (ДП) с комплектом для крепления к ПЭП
- Комплект для крепления ДП к ПЭП заказчика
- Ударопрочный кейс для дефектоскопа (маленький)
- Ударопрочный кейс для дефектоскопа (большой)
- Сумка для переноски дефектоскопа и полного комплекта принадлежностей
- Руководство по эксплуатации (ламинированный вариант)
- Обучающая программа
- Контейнер для ПЭП
- Блок питания
- Аккумулятор
- Внешний звуковой излучатель
