ТВМ-УД твердомер комбинированный: ультразвуковой и динамический купить по цене производителя

Характеристики

Производитель

—

ВОСТОК-7

Страна производства

—

Россия

Твердомер

—

Комбинированный

Контроль

—

Твердости металлов

Твердомеры портативные универсальные модификации ТВМ-УД (комбинированный: датчики ультразвуковой и динамический) предназначены для измерения твёрдости изделий из металлов и сплавов. Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок.

Все описание

Заказать

Наличие товара: Звоните

Рассчитать доставку

Нашли дешевле?

Хочу в подарок

Гарантия 5 лет

Информация на сайте не является публичной офертой.

Поверка комбинированного твердомера ТВМ-УД Восток-7, срок от 2 до 7 дней
Номер в ГРСИ РФ: 78544-20

Обзор преимуществ твердомера комбинированного ТВМ-УД Восток-7
Назначение средства измерений:
Твердомеры портативные универсальные модификации ТВМ-УД (комбинированный: датчики ультразвуковой и динамический) предназначены для измерения твёрдости изделий из металлов и сплавов. Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок.

Описание средства измерений.

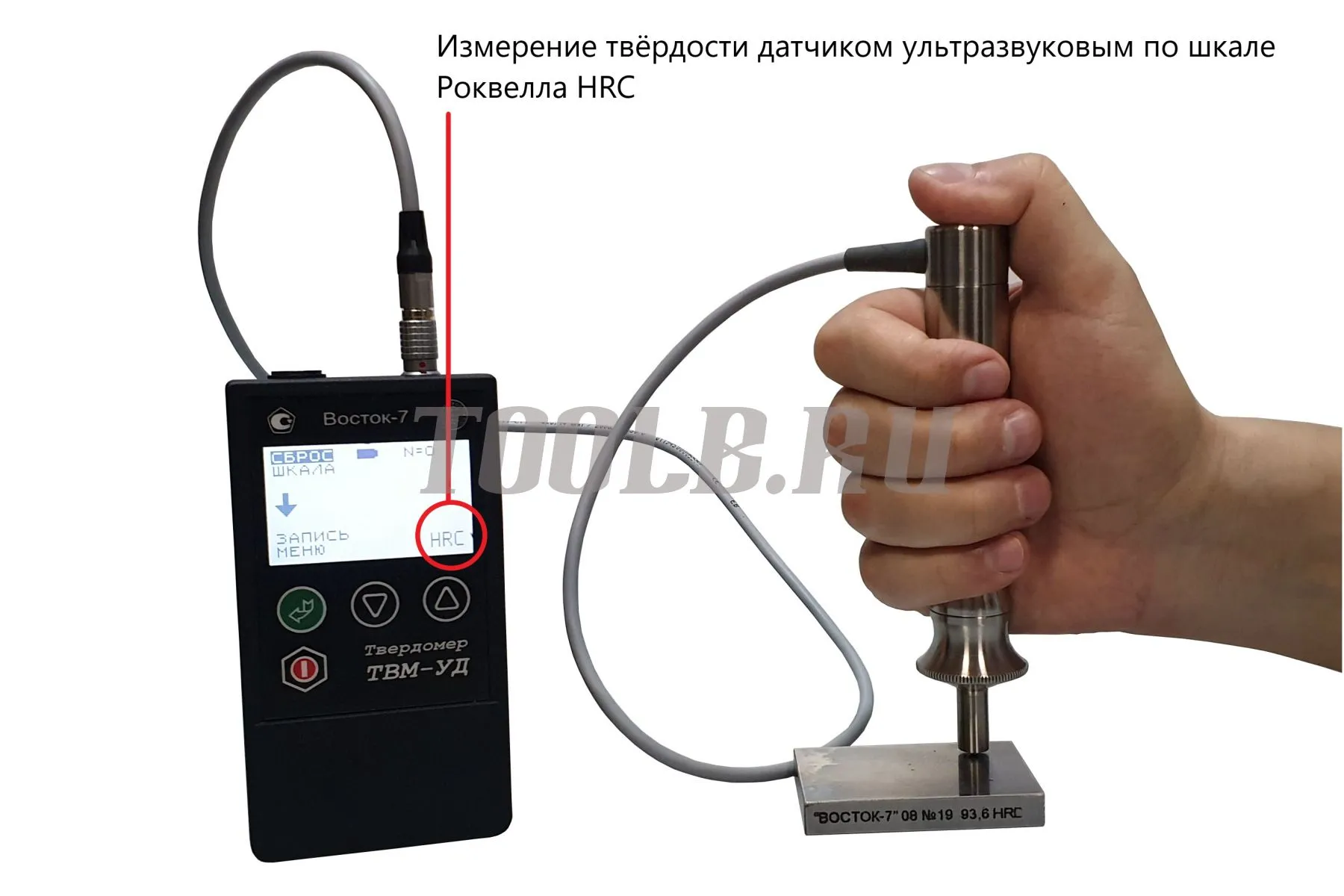

Твердомер портативный измеряет твёрдость по методу Либа (датчик динамический) или UCI методом (датчик ультразвуковой) в зависимости от типа подключенного датчика. Измеренное значение твёрдости отображается на дисплее по шкалам Роквелл (HRC), Бринелль (HB) и Виккерс (HV), а также по шкале временного сопротивления σв (Rm), которая позволяет в соответствии с ГОСТ 22761-77 определить временное сопротивление при растяжении в месте испытания для изделий из конструкционных углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля.

Твердомеры портативного типа используют “косвенный” метод измерения твёрдости, в отличии от твердомеров переносного или стационарного типов, которые используют “прямой” метод измерения твёрдости. При использовании твердомеров стационарного и переносного типов для измерения по шкалам твёрдости Роквелла, Бринелля или Виккерса требуется, чтобы испытываемый образец помещался под измерительным устройством, что не всегда возможно. Твердомеры портативного типа относятся к неразрушающим методам контроля и позволяют:

проводить измерение твёрдости поверхностного слоя металла, подвергнутого напылению, наплавлению, механической, термической и др. видам поверхностной обработки металла. Такой контроль твёрдости недоступен для твердомеров стационарного и переносного типов, которые под действием больших нагрузок «продавливают» поверхностный слой.
проводить измерение твёрдости не только в лаборатории, но и непосредственно на месте эксплуатации или производства изделия в цеховых и полевых условиях.
проводить измерение твёрдости крупногабаритных изделий и труднодоступных зон в изделии, когда применение твердомеров стационарного и переносного типов невозможно из-за технических и конструкционных ограничений.
проводить экспресс-анализ твёрдости с высокой производительностью – для одного измерения твёрдости требуется в 10 раз меньше времени, чем для твердомеров стационарного и переносного типов.
проводить измерения на выпуклых и вогнутых поверхностях, недоступных для твердомеров стационарного и переносного типов.

Твердомеры портативные универсальные имеют различные модификации, которые отличаются комплектацией датчиков, метрологическими и техническими характеристикам.

Модификации ТВМ-УД

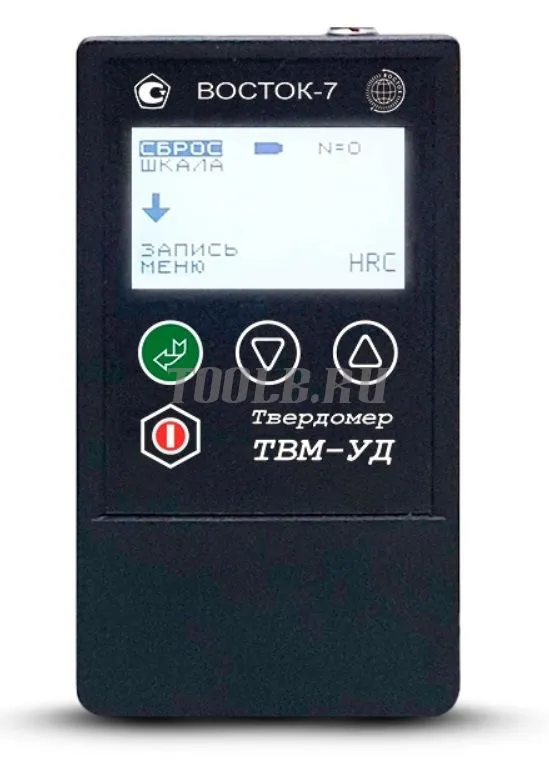

Твердомер выполнен в раздельном виде составных частей: электронный блок + съёмные датчики (подключаются к электронному блоку соединительным кабелем) и поставляется в следующих комплектациях:

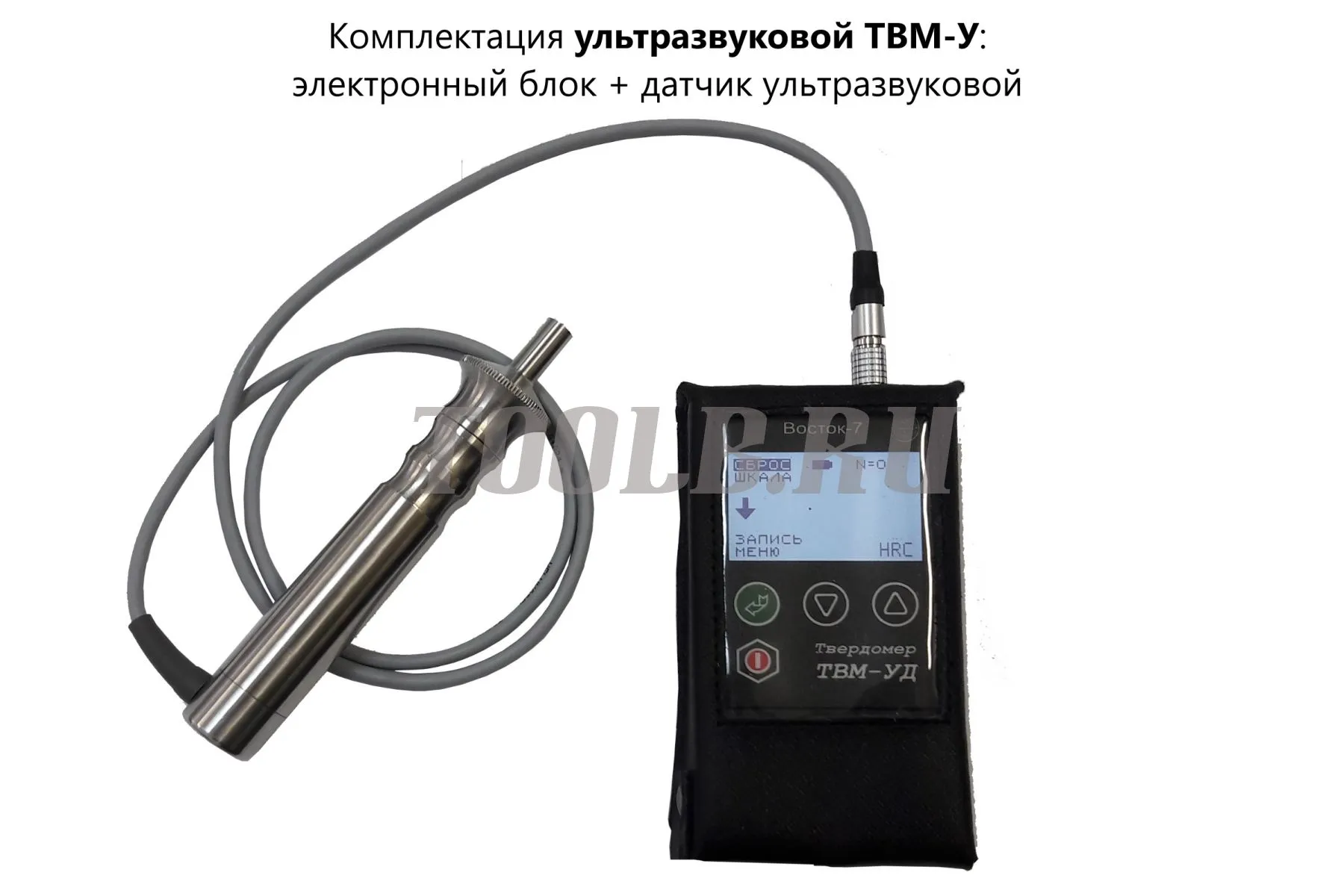

ультразвуковой ТВМ-УД: электронный блок + датчик ультразвуковой

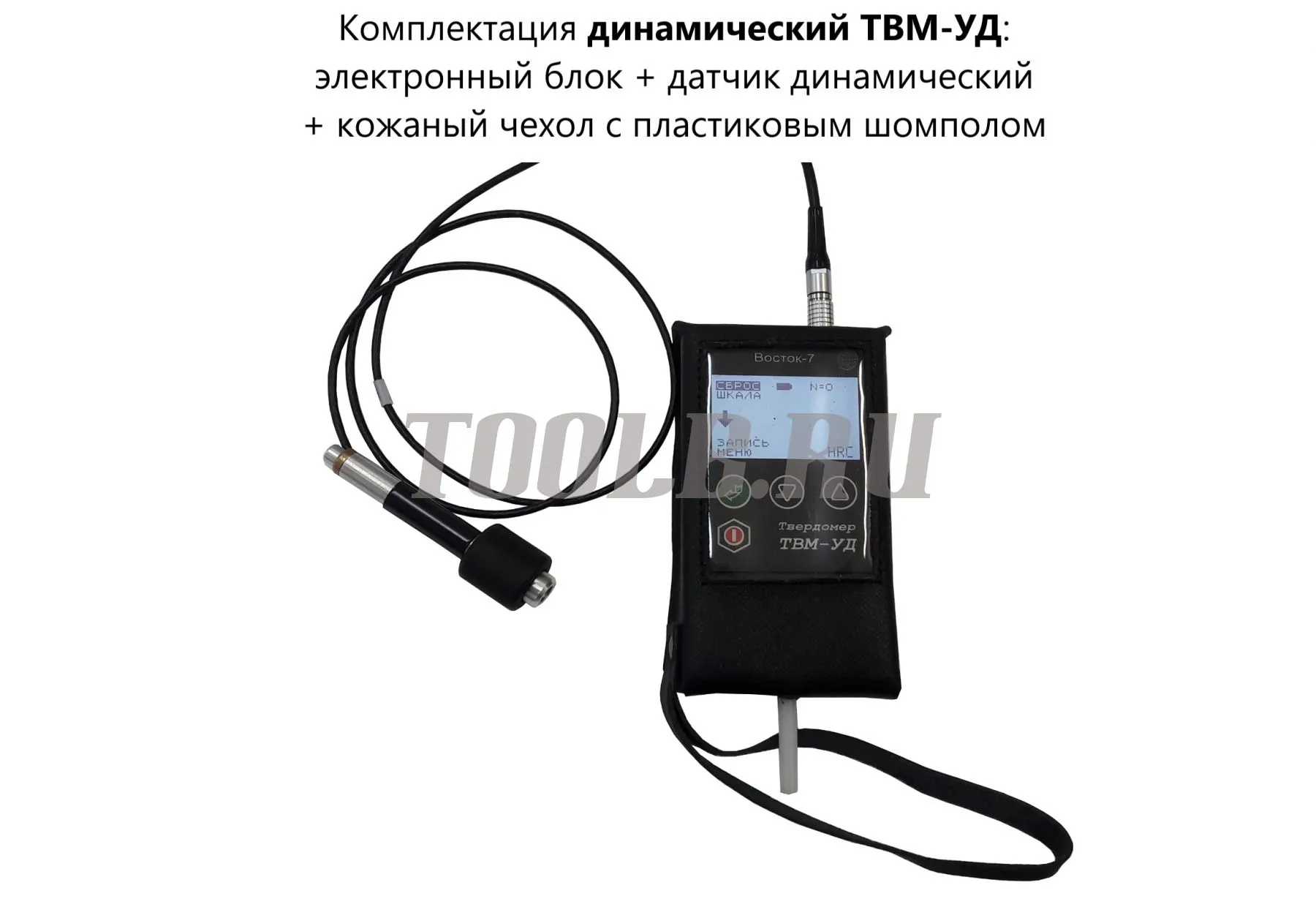

динамический ТВМ-УД: электронный блок + датчик динамический + кожаный чехол с пластиковым шомполом

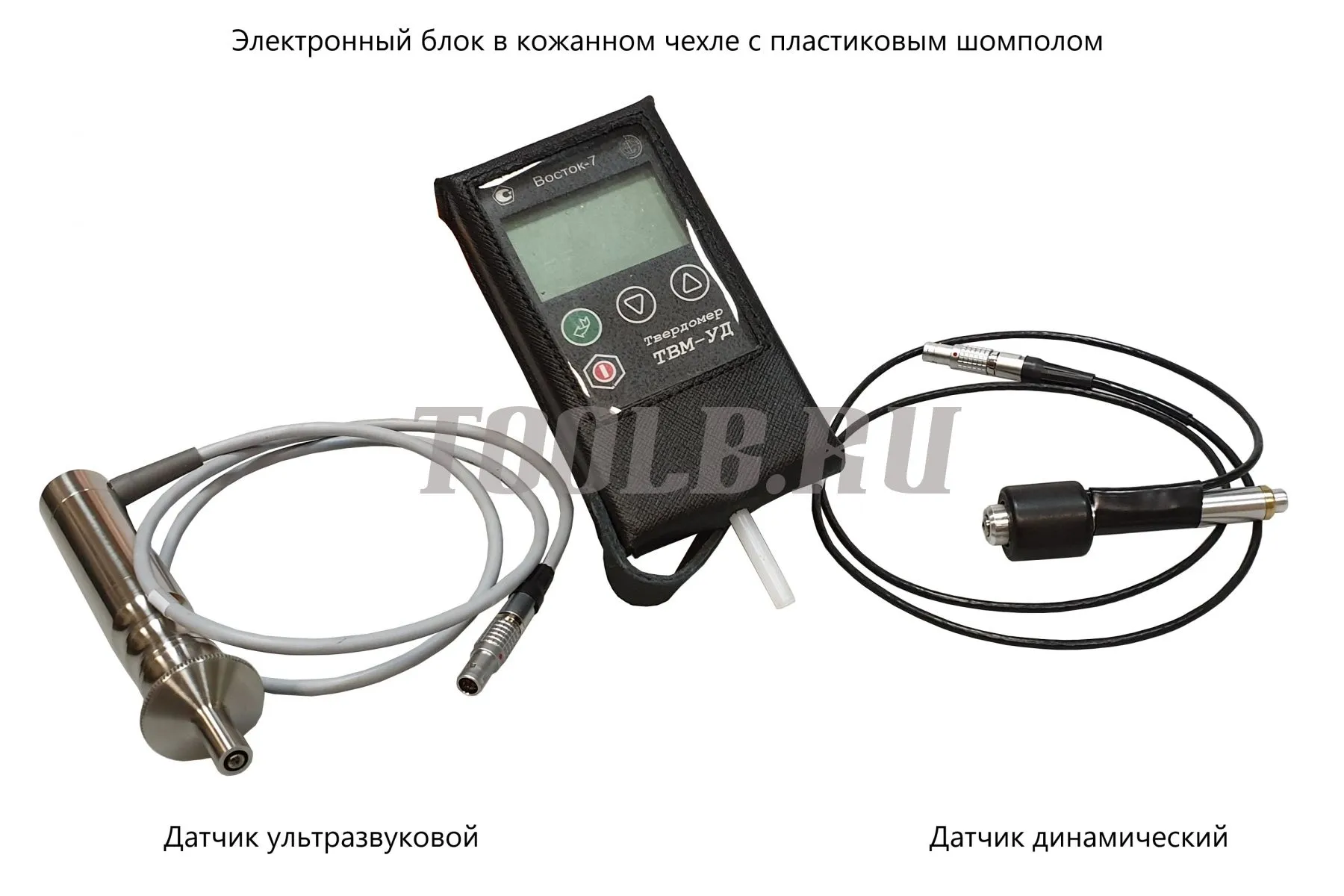

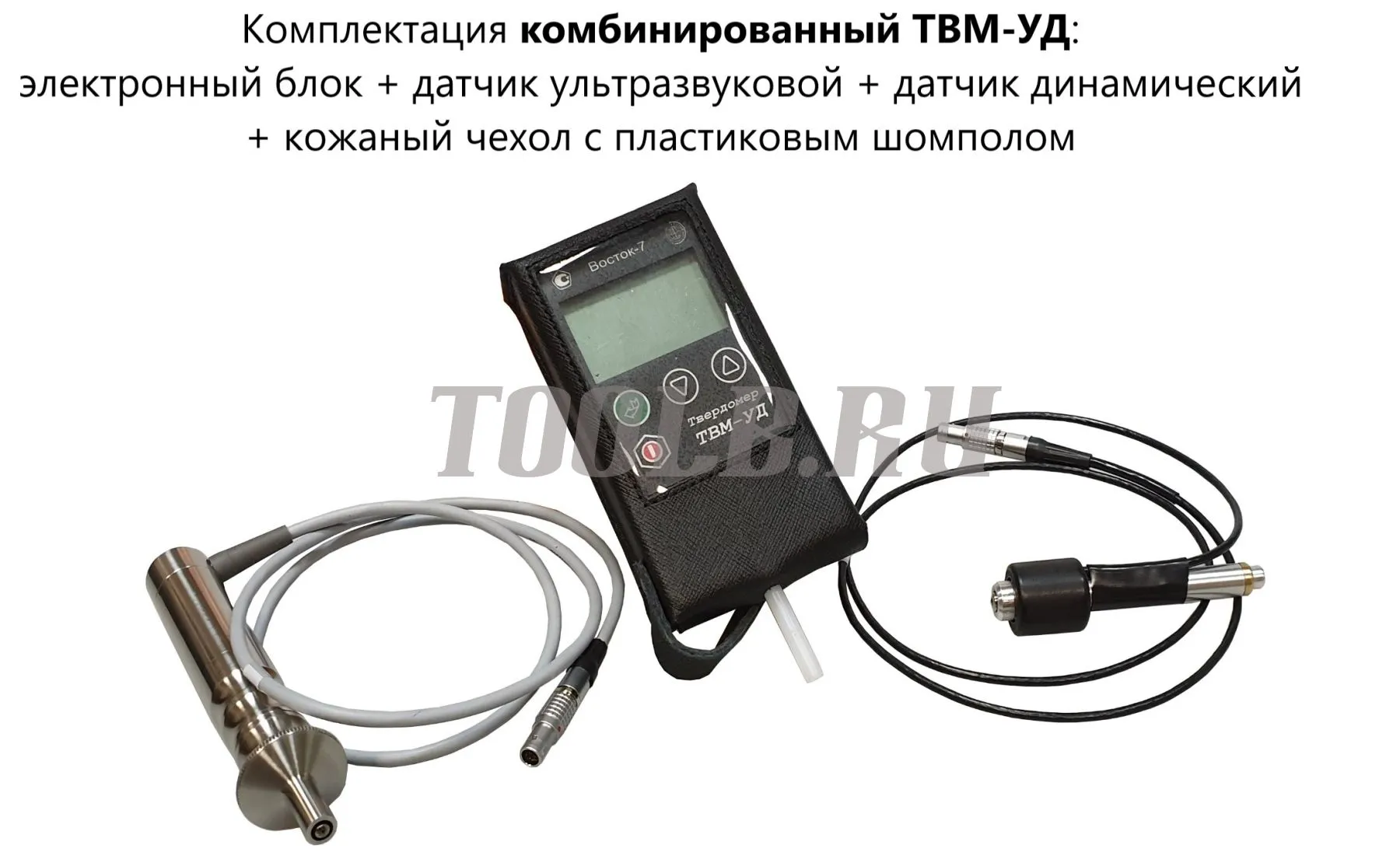

комбинированный ТВМ-УД: электронный блок + датчик ультразвуковой + датчик динамический + кожаный чехол с пластиковым шомполом

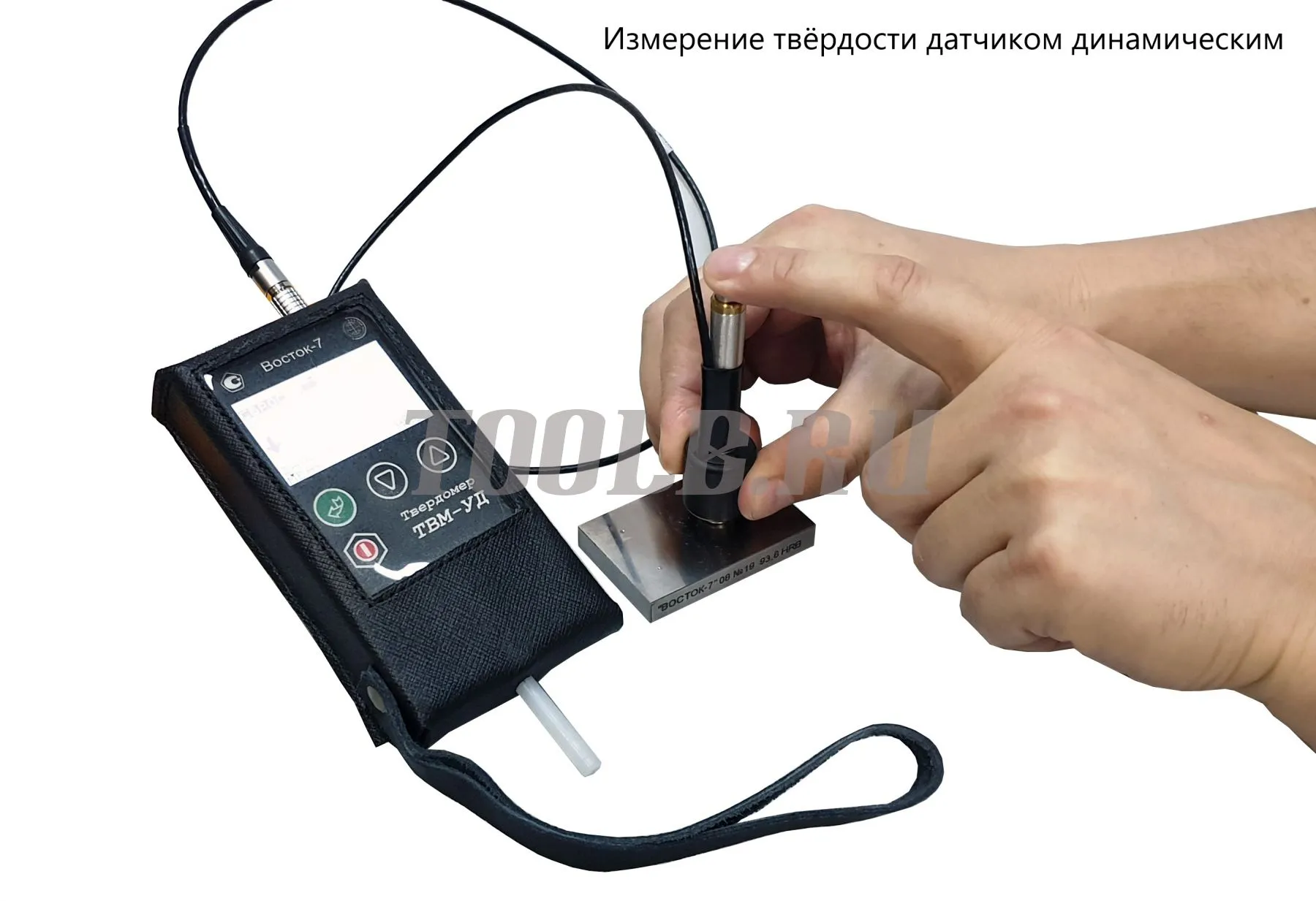

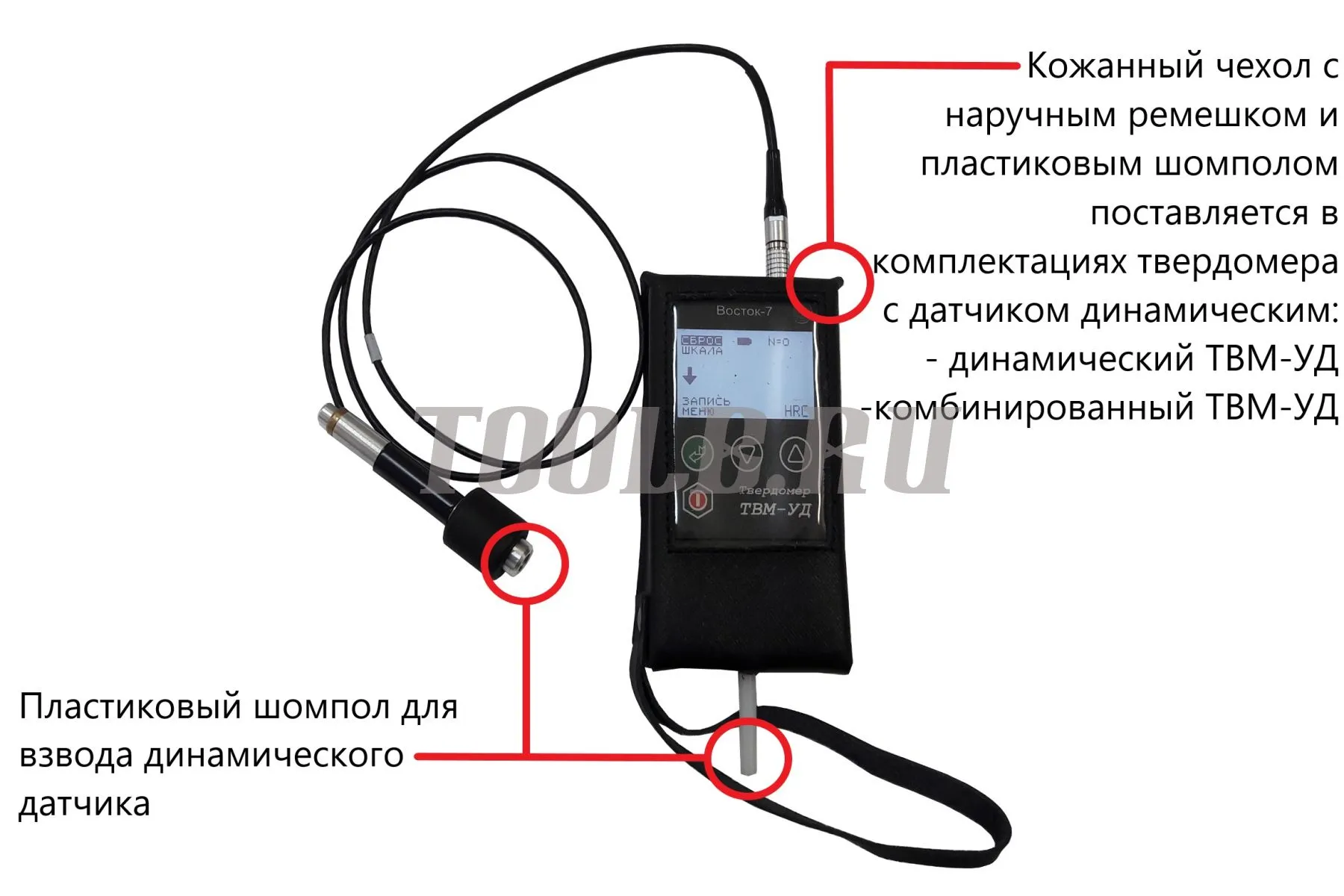

С датчиком ультразвуковым время 1-го измерения твёрдости составляет ок. 2 секунд. В датчике динамическом взвод бойка осуществляется шомполом, который для удобства вставляется в кожаный чехол электронного блока твердомера. Среднее время 1-го измерения твёрдости прибора с шомпольным взводом составляет 4-7 секунд. Универсальность твердомера модификации ТВМ-УД заключается в том, что его можно приобрести сперва с каким-либо одним типом датчика (напр. ультразвуковым), а после приобрести другой тип датчика (напр. динамический), тем самым произведя модернизацию (улучшение, апгрейд) прибора до уровня комбинированный (с датчиками ультразвуковым и динамическим тип D).

Отличительные особенности и преимущества:

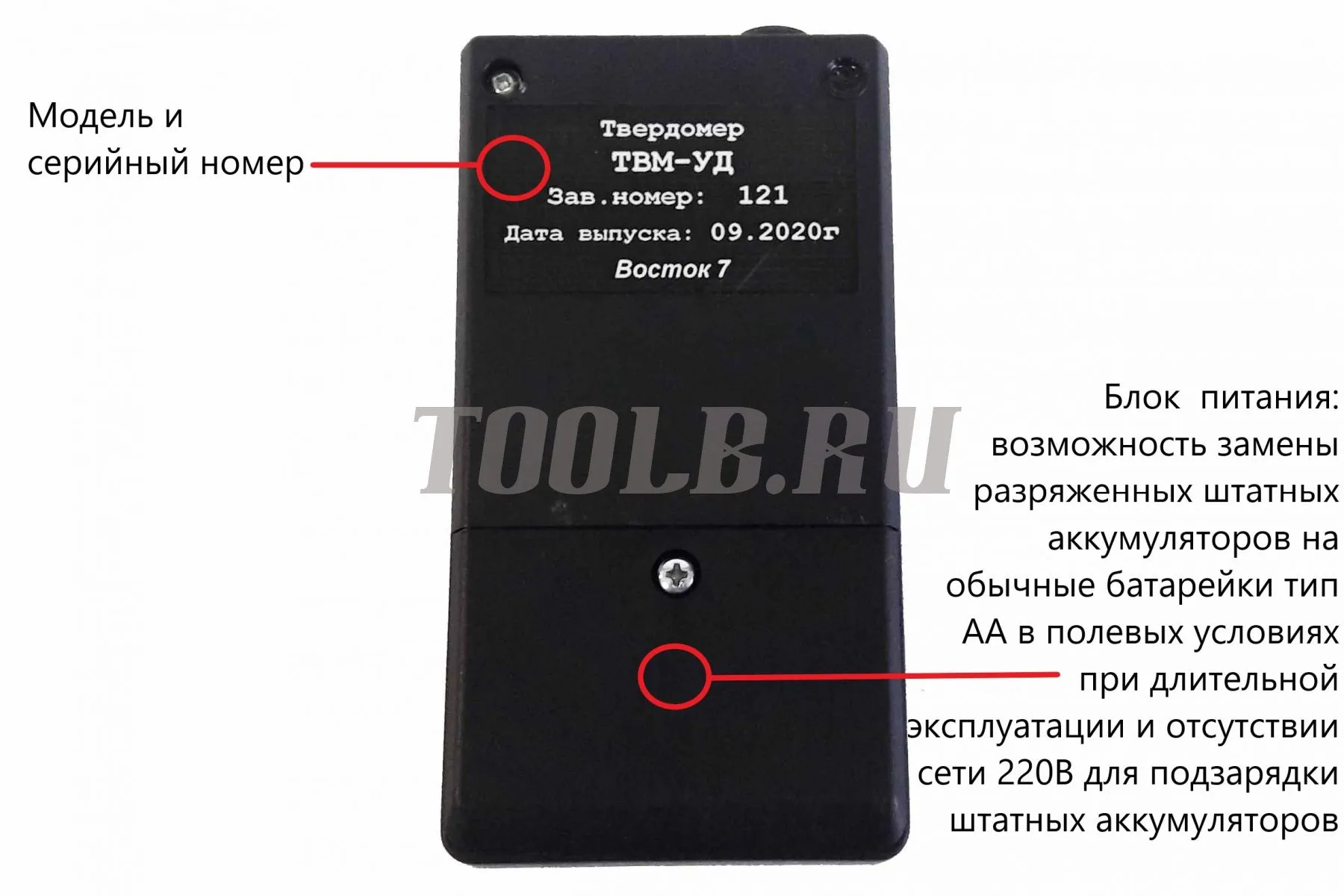

возможность замены разряженных штатных аккумуляторов на обычные батарейки тип АА в полевых условиях при длительной эксплуатации и отсутствии сети 220В для подзарядки штатных аккумуляторов;
возможность замены или покупки любого дополнительного датчика к прибору без необходимости отправки его электронного блока производителю для синхронизации с новым датчиком, в отличие от других российских изготовителей;
возможность использовать штатив (для большей точности измерений, а также изделий цилиндрической формы) и специальную насадку для измерения выпуклых цилиндрических поверхностей;
возможность использовать дополнительные 7 типов датчиков динамических для чугуна, шестерён, пазов, тонких изделий, необработанных поверхностей с высокой шероховатостью или коррозией и др. специфических условий контроля твёрдости (в разработке).

Технические характеристики твердомера комбинированного ТВМ-УД Восток-7

Наименование характеристики	Значение
Наименование характеристики	Значение
Диапазон измерений твёрдости по шкалам: - Роквелла - Бринелля - Виккерса	— — от 20 до 70 HRC от 80 до 650 НВ (HBW) от 80 до 950 HV
Пределы допускаемой абсолютной погрешности измерений твёрдости по шкалам Роквелла в поддиапазонах: от 70 до 93 HRA от 25 до 100 HRВ от 20 до 70 HRC	— — ±2 HRC
Пределы допускаемой абсолютной погрешности измерений твёрдости по шкалам: - Бринелля - Виккерса	±12 НВ (HBW) ±15 HV
Диапазон показаний временного сопротивления при растяжении (предела прочности), МПа (H/мм2), погрешность, не более (%)*	от 375 до 1710 / ±5
Количество дополнительных шкал твёрдости для самостоятельной калибровки пользователем (шкалы HSD, HRC2, HV2, HV и HSD2). Можно откалибровать по шкалам HRA, HRB, HRN, HRT и др.	5
____________ *для конструкционных углеродистых сталей перлитного класса

Наименование характеристики	Значение
Наименование характеристики	Значение
Параметры электрического питания сети: - напряжение, В - частота, Гц	—
Напряжение питания от аккумулятора, В	3,0
Потребляемая мощность, В·А, не более	—
Габаритные размеры электронного блока, мм, не более - высота - ширина - глубина	122 65 23
Габаритные размеры ультразвукового датчика, мм, не более - длина - диаметр	145 30
Габаритные размеры динамического датчика типа D, мм, не более - длина - диаметр	86 22
Габаритные размеры динамического датчика типа DL, мм, не более - длина - диаметр	—
Габаритные размеры кофра для переноски (ВШГ), мм, не более	75250190
Масса твердомера (с датчиками и элементами питания), кг, не более	0,50
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % ВАЖНО: измерения твёрдости проводятся при температуре окружающей среды от +10 до +35 °С согласно требованиям ГОСТ 9012-59; 9013-59; Р ИСО 6507-1-2007. При разногласиях в оценке качества металлопродукции измерения проводятся при температуре 23±5 °С.	от -5 до +40 от 30 до 80
Наличие памяти для сохранения результатов измерений твёрдости, статистика значений из серии измерений (кол-во измерений/среднее значение/разброс измерений), удаление некорректных (ошибочных) результатов из статистики, автоматическое отключение питания	в наличии
Срок службы, лет, не менее	10

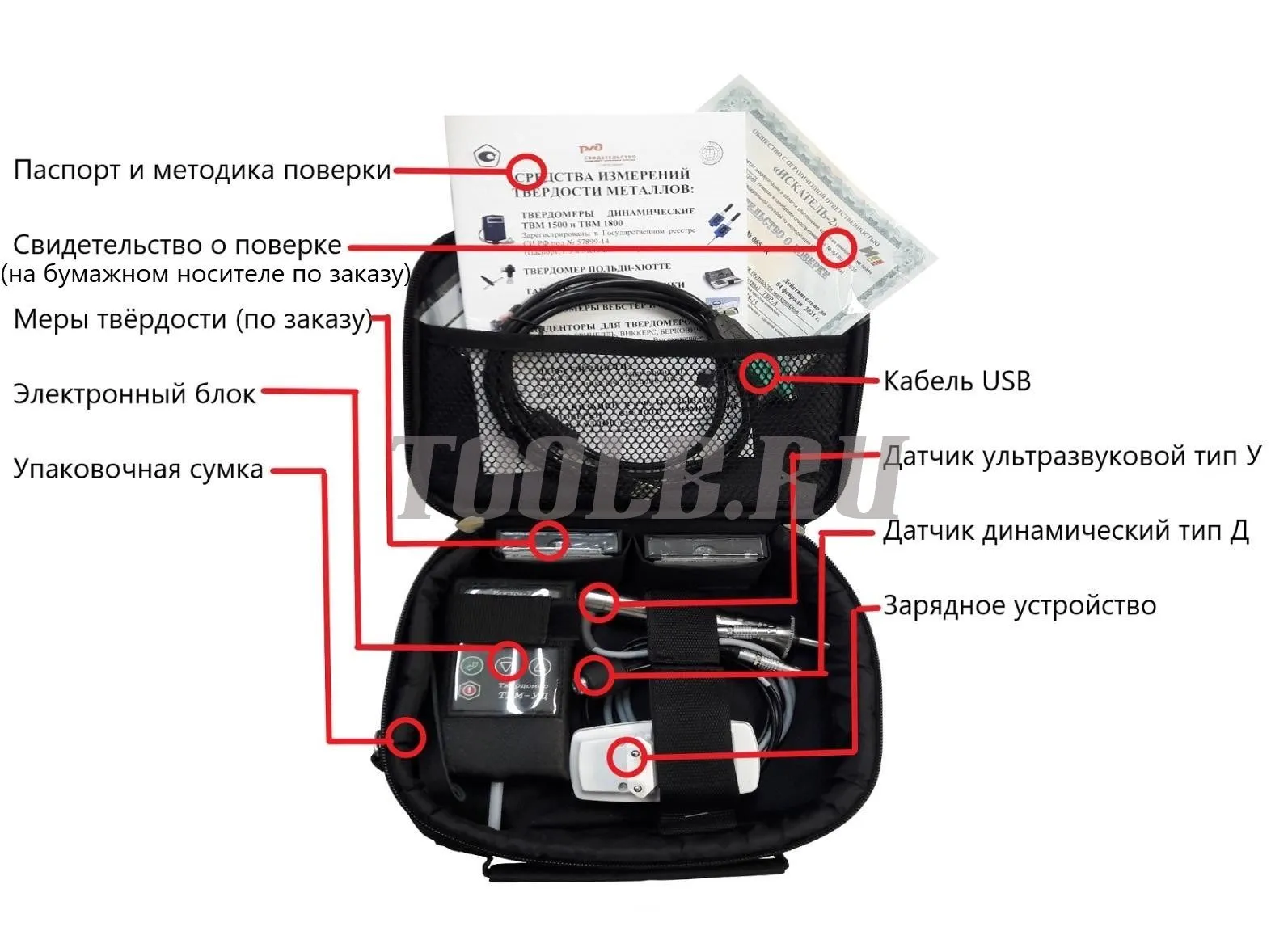

Комплект поставки твердомера комбинированного ТВМ-УД Восток-7

Твердомер универсальный ТВМ-УД в составе

- электронный блок
- ультразвуковой датчик*
- динамический датчик тип D*

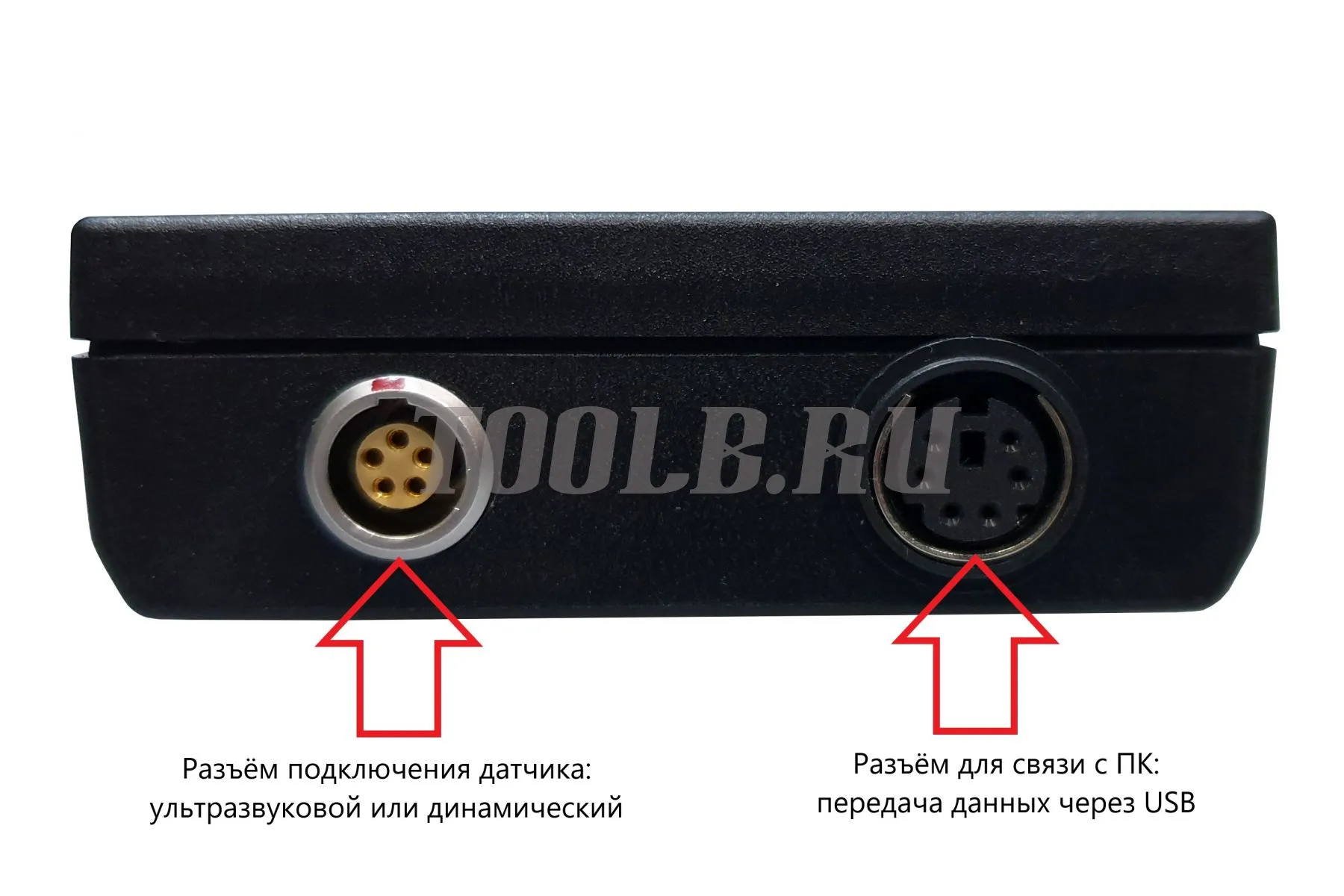

Кабель USB для связи с компьютером и передачи данных - 1 шт.
Элементы питания - 2 шт.
Сетевое зарядное устройство - 1 шт.
Чехол для электронного блока с пластиковым шомполом* - 1 шт.

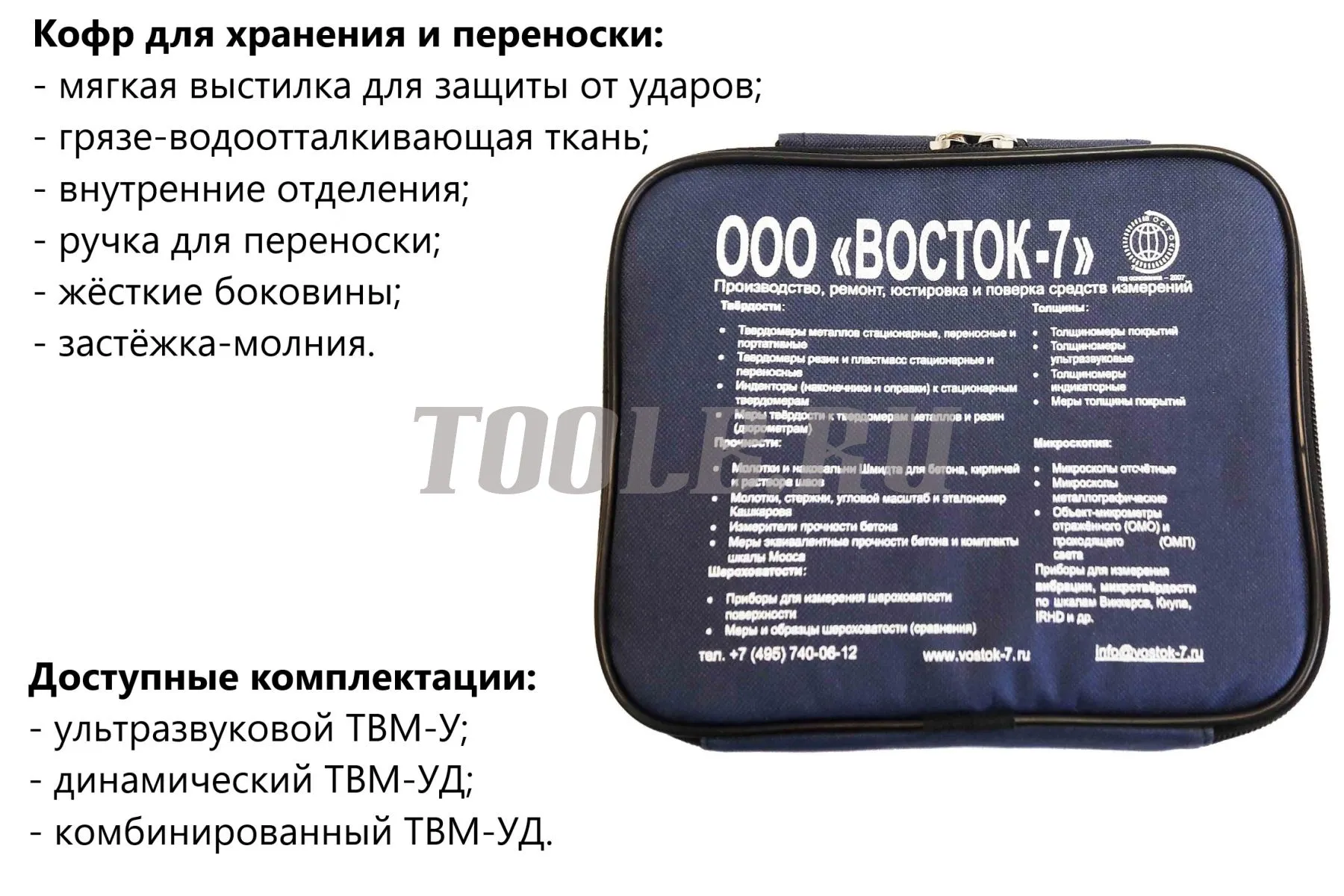

Кофр для хранения и переноски - 1 шт.
Руководство по эксплуатации, объединённое с паспортом и методикой поверки (МП 113-261-2019) - 1 экз.

___________
* в соответствии с поставляемой комплектацией твердомера:

ультразвуковой ТВМ-УД: электронный блок + датчик ультразвуковой
динамический ТВМ-УД: электронный блок + датчик динамический + кожаный чехол с пластиковым шомполом
комбинированный ТВМ-УД: электронный блок + датчик ультразвуковой + датчик динамический + кожаный чехол с пластиковым шомполом
