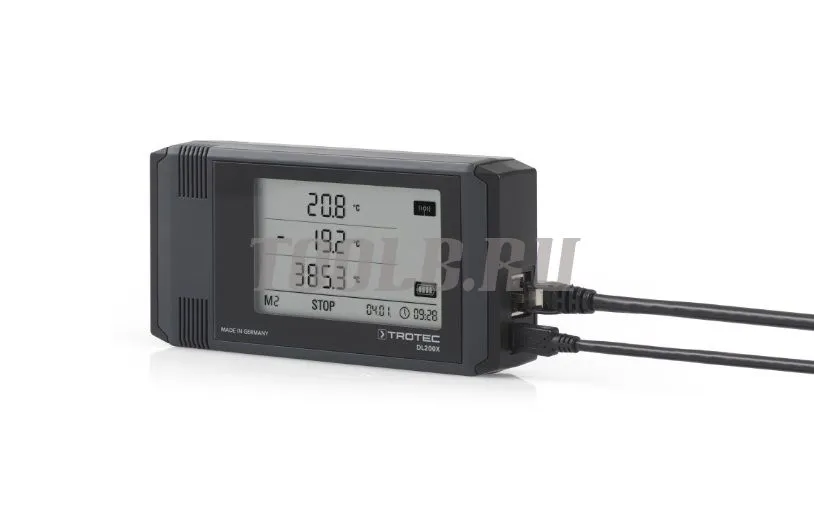

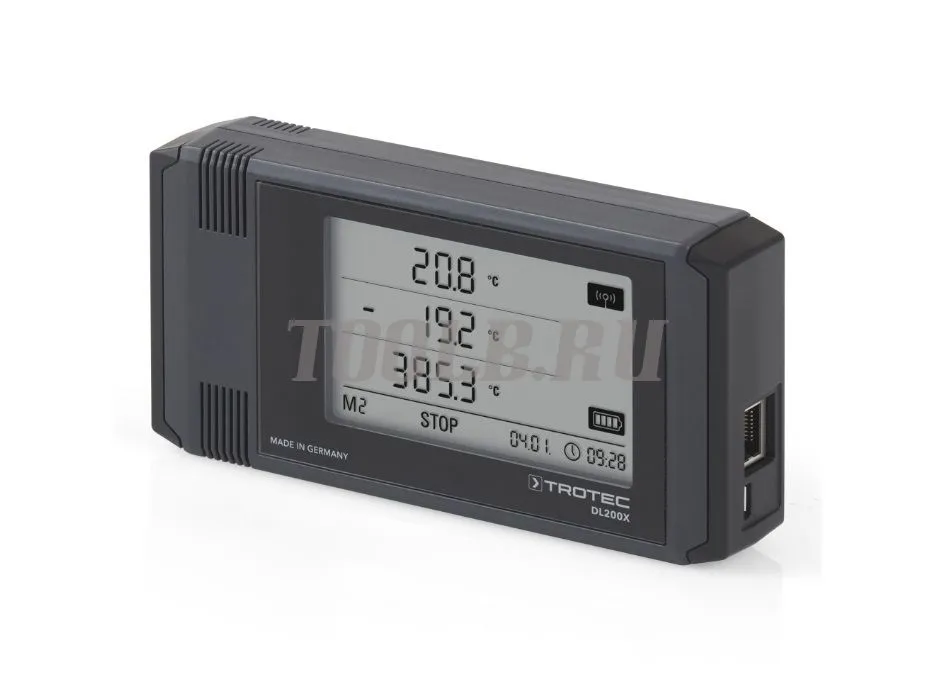

Trotec DL200X Логгер многофункциональный
Логгер DL200X - идеальный регистратор данных для различных задач мониторинга в системах автоматизации, контроля и управления с обратной связью. В отличие от других профессиональных регистраторов серии DL200, этот прибор не имеет внутренних датчиков, но имеет внешние соединения для цифровых и аналоговых датчиков.
Обзор преимуществ логгера многофункционального DL200X Trotec
Универсальный промышленный регистратор данных
Логгер DL200X - идеальный регистратор данных для различных задач мониторинга в системах автоматизации, контроля и управления с обратной связью. В отличие от других профессиональных регистраторов серии DL200, этот прибор не имеет внутренних датчиков, но имеет внешние соединения для цифровых и аналоговых датчиков. Каждый логгер серии DL200 имеет интерфейс USB и LAN для чтения данных. Посредством Power over Ethernet (PoE, опционально по запросу) возможно постоянное долгосрочное использование регистратора. DL200X можно гибко настроить для любых требований, так как одновременно можно подключить до шести различных датчиков. Интерфейс RS485 может использоваться для интеграции до четырех интеллектуальных шинных датчиков, например, счетчиков частиц или датчиков температуры / влажности для чистых помещений. Кроме того, DL200X имеет 10-контактный терминал, который можно использовать для подключения еще двух аналоговых датчиков, таких как датчики температуры PT100, термопары (тип K, J, S) или датчики напряжения и тока. В максимальной конфигурации шесть различных датчиков могут работать одновременно на DL200X и, в сочетании с возможностями локальной сети устройства, могут считываться на больших расстояниях. В результате каждый DL200X может управлять 32 группами каналов и 128 каналами измерения.
|
|
|
|
|
черное исполнение корпуса
|
белое исполнение корпуса
|
желтое исполнение корпуса
|
Определение канала измерения - сколько измеренных значений можно записать?
Термин «измерительный канал» означает одну индивидуально выбираемую «дорожку записи», т.е. значение которое должно быть зарегистрировано. Для каждого измеренного значения и единицы измерения (группы каналов) можно записать один или несколько из четырех следующих типов измеренных значений: текущее, минимальное, максимальное или среднее. Каждое из этих четырех значений представляет канал измерения. Таким образом, максимальное количество доступных каналов измерения для каждого регистратора данных - это количество обнаруживаемых групп каналов (например, температура в °C), умноженное на четыре типа измеренных значений. В общей сложности 20 из этих измерительных каналов могут быть свободно выбраны для регистрации и три для отображения.
Некоторые практические преимущества
- Не требующий обслуживания высококачественный измерительный прибор «Сделано в Германии»
- Обнаружение и документирование измеренных значений с защитой от несанкционированного доступа
- Идеально подходит для измерения в течение длительного периода
- Хранение до 3 200 000 измеренных значений
- Одновременная запись до 20 отдельных каналов измерения
- Сетевая функция
- Низкое потребление энергии
- Гибкое электропитание через батареи или USB
- Функция таймера, переменные интервалы измерения, функция сигнализации для каждого канала измерения

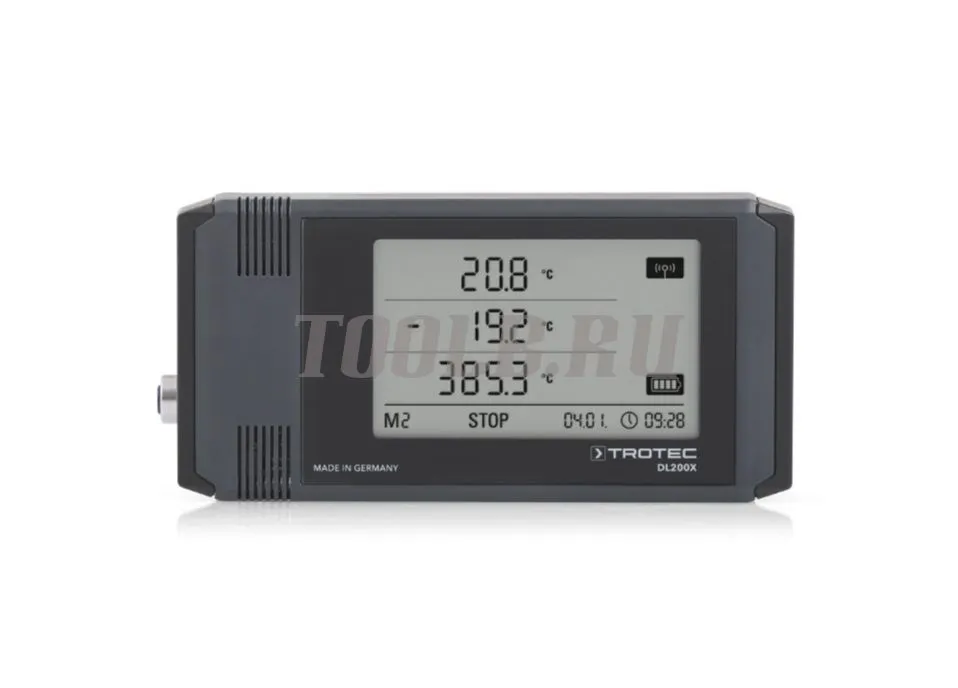

- Трехстрочный ЖК-дисплей для отображения измеренных значений
- Профессиональное программное обеспечение
Подключения датчиков к логгеру DL200X

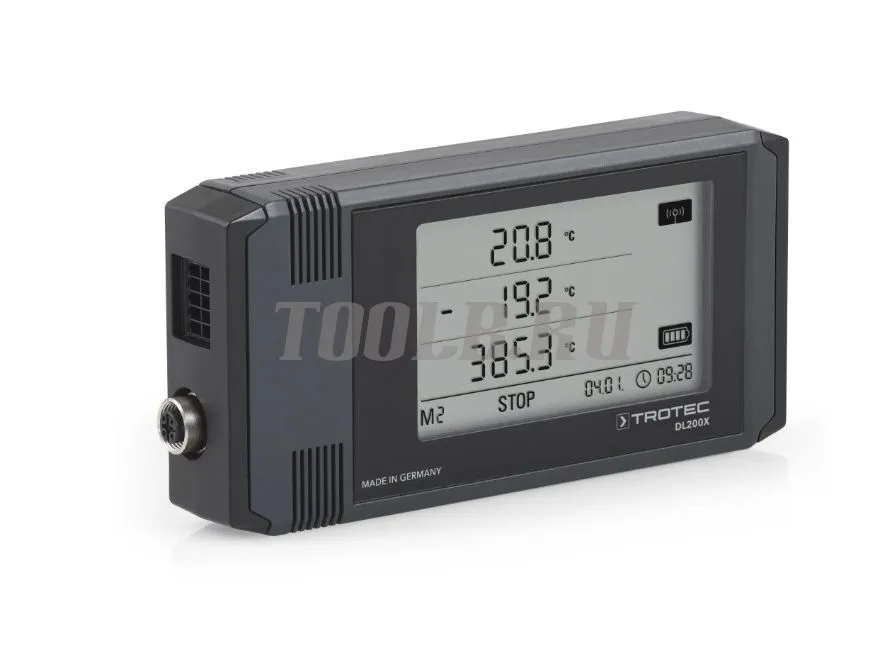

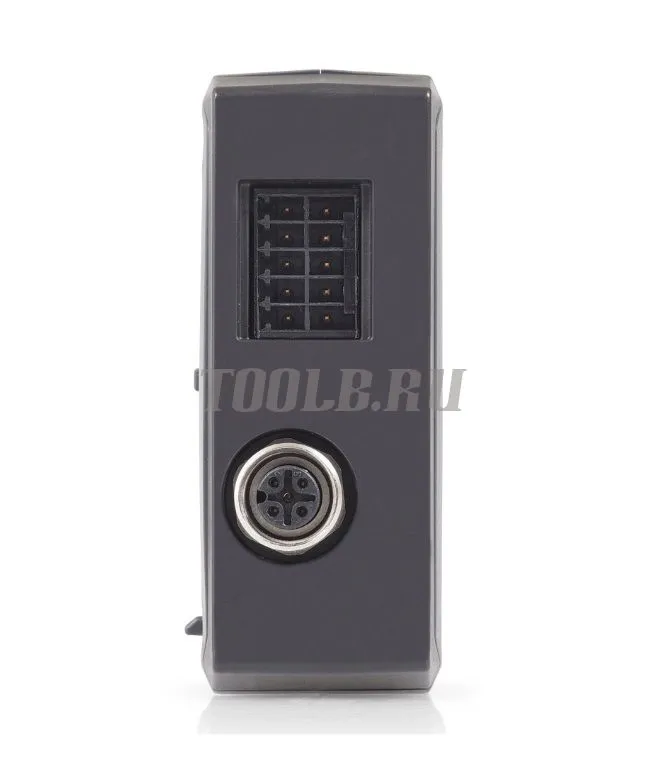

К логгеру DL200X можно подключить шесть внешних датчиков измеряемых величин: во- первых, через 5-контактный круглый разъем M12 (B) до четырех датчиков цифровой шины (S), например TS920. На схематическом чертеже показана типичная ветвь с Y-образным соединителем (Y). Во-вторых, через 10-контактную клемму (A) с двумя независимыми входными каналами - до двух аналоговых датчиков с выходом тока и напряжения, датчиков температуры Pt100 в 3- и 4-х кабельной технологии или термоэлементов. Таким образом, каждый логгер DL200X может управлять 32 группами каналов и 128 измерительными каналами в максимальной конфигурации. Запросы можно выполнять онлайн или офлайн.
|
Общий список измеряемых параметров с помощью внешних датчиков (опционально)
|
|
|
Концентрация CO₂ [ppm]
Температура поверхности [° C] Температура материала [° C] Температура воздуха [° C] Влага древесины [цифры] Строительная влажность [цифры] Относительная влажность [%] Абсолютная влажность [г / м³] Температура точки росы [° C] Напряжение аккумулятора [мВ, В] Напряжение [мВ, В] Ток [мА, А] Абсолютное давление воздуха [гПа, Па] Относительное давление воздуха [гПа, Па] Перепад давления [Па] Скорость потока [м / с] Соотношение смешивания [г / кг сухого воздуха] Концентрация частиц [0,1 мкм] |
Концентрация частиц [0,2 мкм]
Концентрация частиц [0,3 мкм] Концентрация частиц [0,4 мкм] Концентрация частиц [0,5 мкм] Концентрация частиц [1 мкм] Концентрация частиц [5 мкм] Концентрация частиц [10 мкм] Концентрация частиц [х мкм] Концентрация частиц [у мкм] Концентрация частиц [мкм] Температура влажной колбы [° C] Глобальная радиация [Вт / м²] Уровень освещенности [лкс] Количество осадков [л / м²] Скорость ветра [м / с] Направление ветра Влажность грунта Влажность листьев |
Технические характеристики логгера многофункционального DL200X Trotec
|
Измерение относительной влажности воздуха (RH)
|
|
|
Тип зонда
|
с внешн. зондом Trotec TS920 (опция)
|
|
Диапазон измерения
|
0 ... 100% ОВ
|
|
Разрешение (шаг измерения)
|
0,1% ОВ
|
|
Погрешность измерения
|
±2% ОВ (при +25°C в диапазоне от 0% до 90% ОВ)
±3% ОВ (в остальном диапазоне) |
|
Тип сенсора датчика
|
ёмкостной
|
|
Измерение температуры воздуха (TEMP)
|
|
|
Тип зонда
|
с внешн. зондом Trotec TS920 (опция)
|
|
Диапазон измерения
|
-40 ... +80°C
|
|
Разрешение (шаг измерения)
|
0,1°C (при +20°C)
|
|
Погрешность измерения
|
±0,3°C (в диапазоне от -10°C до +50°C)
|
|
Тип сенсора датчика
|
NTC
|
|
Измерение точки росы (DP)
|
|
|
Тип зонда
|
с внешн. зондом Trotec TS920 (опция)
|
|
Диапазон измерения
|
-40 ... +80°C
|
|
Измерение абсолютной влажности воздуха
|
|
|
Тип зонда
|
с внешн. зондом Trotec TS920 (опция)
|
|
Диапазон измерения
|
0 ... 300 г / м³
|
|
Соотношение смешивания
|
|
|
Тип зонда
|
с внешн. зондом Trotec TS920 (опция)
|
|
Диапазон измерения
|
0 ... 550 г / кг
|
|
Измерение температуры (термопара тип К)
|
|
|
Тип зонда
|
с внешн. зондами (опция)
|
|
Диапазон измерения
|
-200 … +1200°C
|
|
Разрешение (шаг измерения)
|
|
|
Погрешность измерения
|
±1°C или ±0,5% (в диапазоне от -200°C до 0°C)
±1°C или ±0,2% (в остальном диапазоне) |
|
Измерение температуры (термопара тип J)
|
|
|
Тип зонда
|
с внешн. зондами (опция)
|
|
Диапазон измерения
|
-200 … +1200°C
|
|
Разрешение (шаг измерения)
|
|
|
Погрешность измерения
|
±1°C или ±0,5% (в диапазоне от -200°C до 0°C)
±1°C или ±0,2% (в остальном диапазоне) |
|
Измерение температуры (термопара тип S)
|
|
|
Тип зонда
|
с внешн. зондами (опция)
|
|
Диапазон измерения
|
-50 … +1700°C
|
|
Разрешение (шаг измерения)
|
|
|
Погрешность измерения
|
±1°C или ±0,5% (в диапазоне от -50°C до 0°C)
±1°C или ±0,2% (в остальном диапазоне) |
|
Измерение температуры (термопара тип Pt100)
|
|
|
Тип зонда
|
с внешн. зондами (опция)
|
|
Диапазон измерения
|
-200 … +500°C
|
|
Разрешение (шаг измерения)
|
|
|
Погрешность измерения
|
±0,2°C или ±0,1%
|
|
Измерение напряжения (аналоговый вход)
|
|
|
Тип зонда
|
с внешн. зондами (опция)
|
|
Диапазон измерения
|
0 … 1 В
|
|
Разрешение (шаг измерения)
|
|
|
Погрешность измерения
|
±200 мкВ или ±0,1%
|
|
Измерение силы тока (аналоговый вход)
|
|
|
Тип зонда
|
с внешн. зондами (опция)
|
|
Диапазон измерения
|
4 … 20 мА (при 2х-проводном включении)
0 … 20 мА (при 3х-проводном включении) |
|
Разрешение (шаг измерения)
|
|
|
Погрешность измерения
|
±4 мкА или ±0,1%
|
|
Сопротивление нагрузки
|
около 50 Ом
|
|
Внутренняя память
|
|
|
Память измерений
|
16 MB, 3.200.000 измерений
|
|
Интервал измерений
|
10/30 с, 1/10/12/15/30 мин, 1/3/6/12/24 ч
|
|
Интервал сохранения
|
1/10/12/15/30 мин, 1/3/6/12/24 ч
|
|
Доступные каналы измерений
|
128 (32 группы)
|
|
Кол-во каналов регистрации данных
|
до 20 каналов паралельно
|
|
Дисплей
|
|
|
Тип дисплея
|
LCD, 90 х 64 мм (монохромный)
|
|

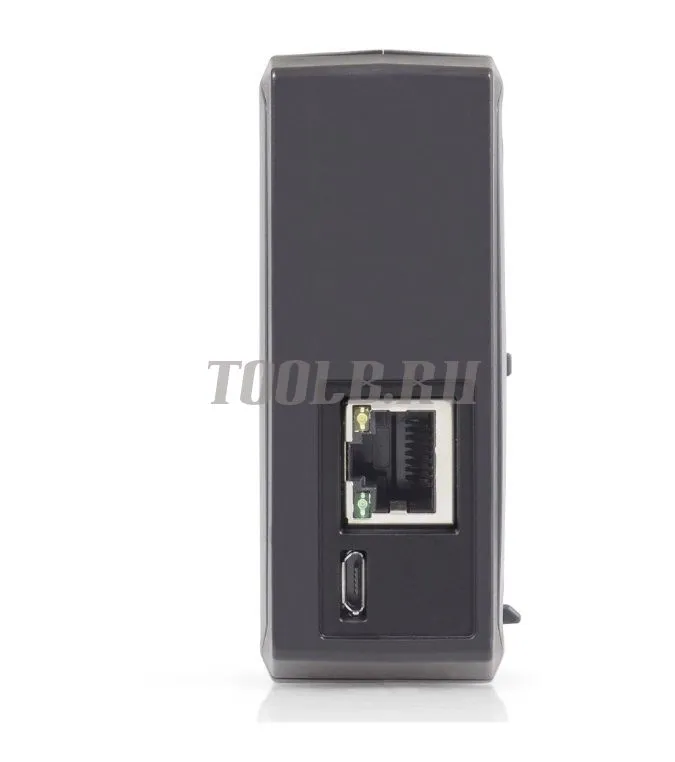

Встроенные интерфейсы
|
|
|
USB
|
USB (type mini B)
|
|
LAN
|
разъем RJ-45
|
|
Программное обеспечение, связь с ПК и обмен данными
|
|
|
Тип соединения с ПК
|
USB, LAN
|
|
Необходимость установки драйвера или ПО
|
приложение SmartGraph
|
|
Системные требования к ОС
|
Windows 7 или выше
|
|
Разъемы для внешних зондов
|
RS-485 (Sensor BUS) разъем, 10-контактный разъем
|
|
Кол-во одновременно подключенных внешних датчиков
|
6 ед.
|
|
Параметры питания
|
|
|
Источник питания
|
батарея 4x 1,5V (тип АА)
|
|
Время автономной работы
|
> 1 года (в зависимости от подключенных зондов)
|
|
Источник внешнего питания
|
от USB, LAN (конфигурация PoE - питание через витую пару)
|
|
Эксплуатационные характеристики
|
|
