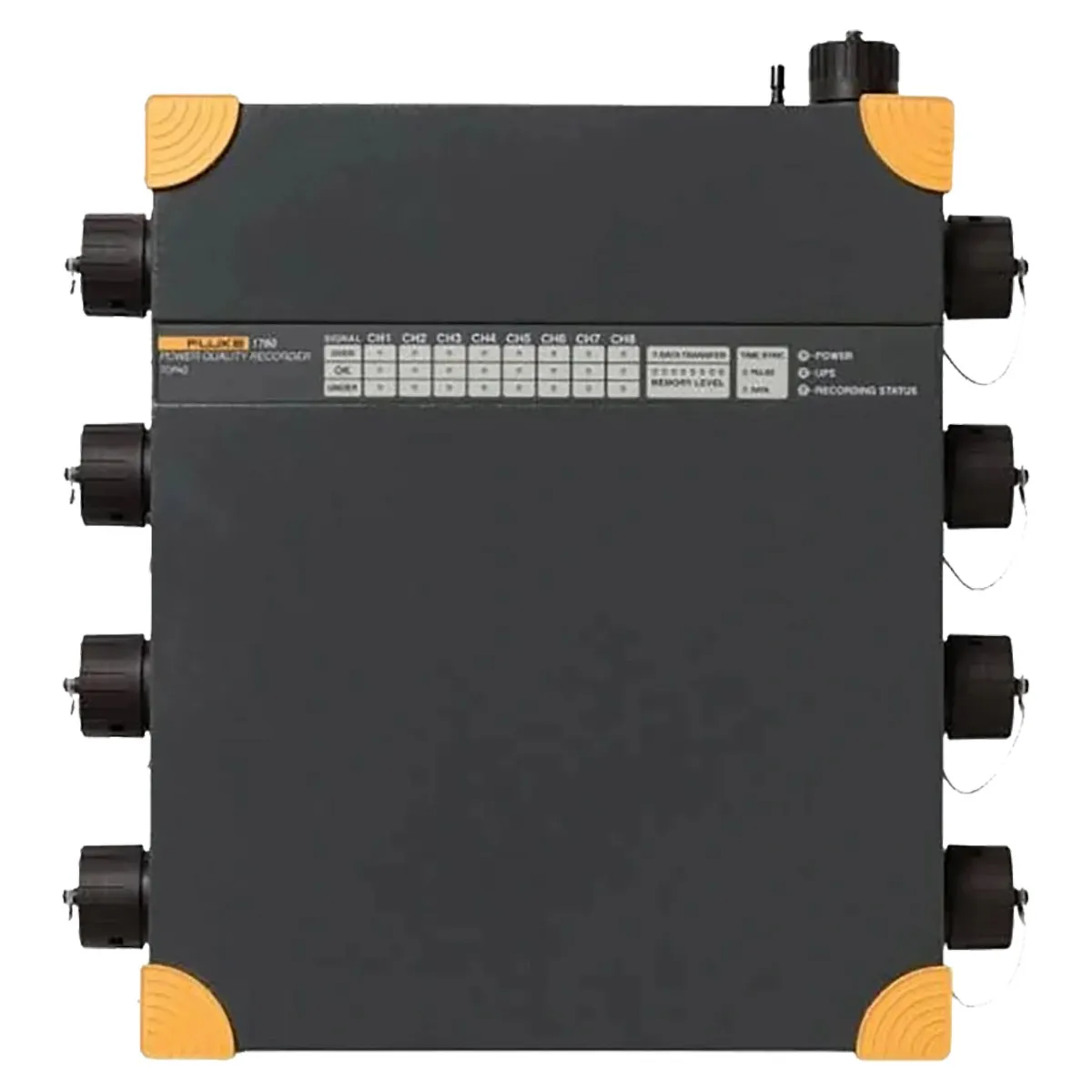

Трехфазный регистратор электроэнергии Fluke 1760 Basic

Назначение регистратора качества электроэнергии для трехфазной сети Fluke 1760 Basic

Регистратор качества электроэнергии для трехфазной сети Fluke 1760 полностью соответствует классу А стандарта IEC 61000-4-30. Он предназначен для детального анализа качества электроэнергии и непрерывной проверки на соответствие стандартам. Сконструированный для анализа как коммунальных, так и промышленных энергораспределительных систем в сетях среднего и низкого напряжения, данный измеритель качества напряжения обеспечивает гибкость настройки пороговых величин, алгоритмов, а также опций измерений. Мощный регистратор характеристик электропитания 1760 позволяет фиксировать максимально полный спектр подробностей по параметрам, определяемым пользователем.

Приложения регистратора качества электроэнергии для трехфазной сети Fluke 1760 Basic

Подробный анализ искажений – Осуществление высокоскоростного анализа быстрых переходных процессов и обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы Опция анализа быстрых переходных процессов, с диапазоном измерения в 6000 В, позволяет улавливать очень короткие импульсы, например, удары молнии.

Соответствие требованиям качества услуг для Класса A – Оценка качества поступающей электроэнергии на технологическом входе Благодаря соответствию классу А Fluke 1760 позволяет обеспечить бесспорную верификации. результатов.

Кореллирование события со множеством расположений – при помощи синхронизации времени GPS пользователи могут быстро обнаруживать место нарушения, либо внутри, либо за пределами здания.

Гальваническая изоляция и сопряжение по постоянному току – Позволяет измерять полностью гетерогенные системы электропитания. Например, устранение неисправностей для систем бесперебойного электропитания (ИБП) с одновременной записью напряжения батарей и выходной мощности.

Исследование качества электропитания – Оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки, а также верификация производительности электрических систем до добавления нагрузок.

Особенности регистратора качества электроэнергии для трехфазной сети Fluke 1760

• Полностью совместим с требованиям Класса-А:
  производит тесты в соответствии с самыми жесткими международными стандартами для класса А IEC 61000-4-30 Class-A
• Временная синхронизация со спутниковой системой навигации:
  точная корреляция данных с событиями или массивами данных, полученных с других приборов
• Гибкие и полностью конфигурируемые значения порогов и коэффициентов пересчета:
  позволяет пользователям обнаруживать специфические проблемы посредством определения детальных критериев для обнаружения и регистрации искажений.
• Бесперебойное электропитание (40 минут):
  важные события никогда не будут пропущены. Будет фиксироваться даже начало и конец кратковременных исчезновений и отключений напряжения, что позволяет определить их причину.
• Регистрация форм сигналов 10 МГц, 6000 Впик.:
  детальная регистрация даже самого непродолжительного события
• Память хранения данных на 2 Гб:
  обеспечивает возможность одновременной детальной регистрации большого числа параметров электропитания в течение продолжительного периода времени
• Включает комплексное программное обеспечение:
  обеспечивает возможность получения диаграмм трендов для анализа основных причин неполадок, статистических сводок, вывода отчетов и мониторинга данных в реальном времени в диалоговом режиме
• Автоматическое конфигурирование:
  позволяет быстро настроить устройство с автоматическим обнаружением датчиков и их питанием от прибора, что устраняет необходимость использования дополнительных элементов питания
• Прочная конструкция для полевой работы:
  изолированный корпус и прочная конструкция без вращающихся компонентов позволяет проводить достоверное тестирование практически в любых условиях

Функции регистратора качества электроэнергии для трехфазной сети Fluke 1760 Basic

• Статистическая обработка данных по качеству электроэнергии в соответствии со стандартом EN50160
• Перечень событий, связанных с изменением напряжения (кратковременные понижения, повышения и исчезновения напряжения)

Непрерывная регистрация:

• Напряжения
• Тока
• Величин мощности (активной, реактивной, кажущейся)
• Коэффициента мощности
• Потребляемой мощности в кВт/часах
• Мерцание
• Дисбаланс
• Частота
• Гармоник напряжения и тока до 50-й включительно / интергармоник
• THD (суммарное гармоническое искажение)
• Управляющих сигналов сети
• Параметров, задаваемых внешними сигналами
• Диалоговый режим (осциллограф, переходные процессы и события)
