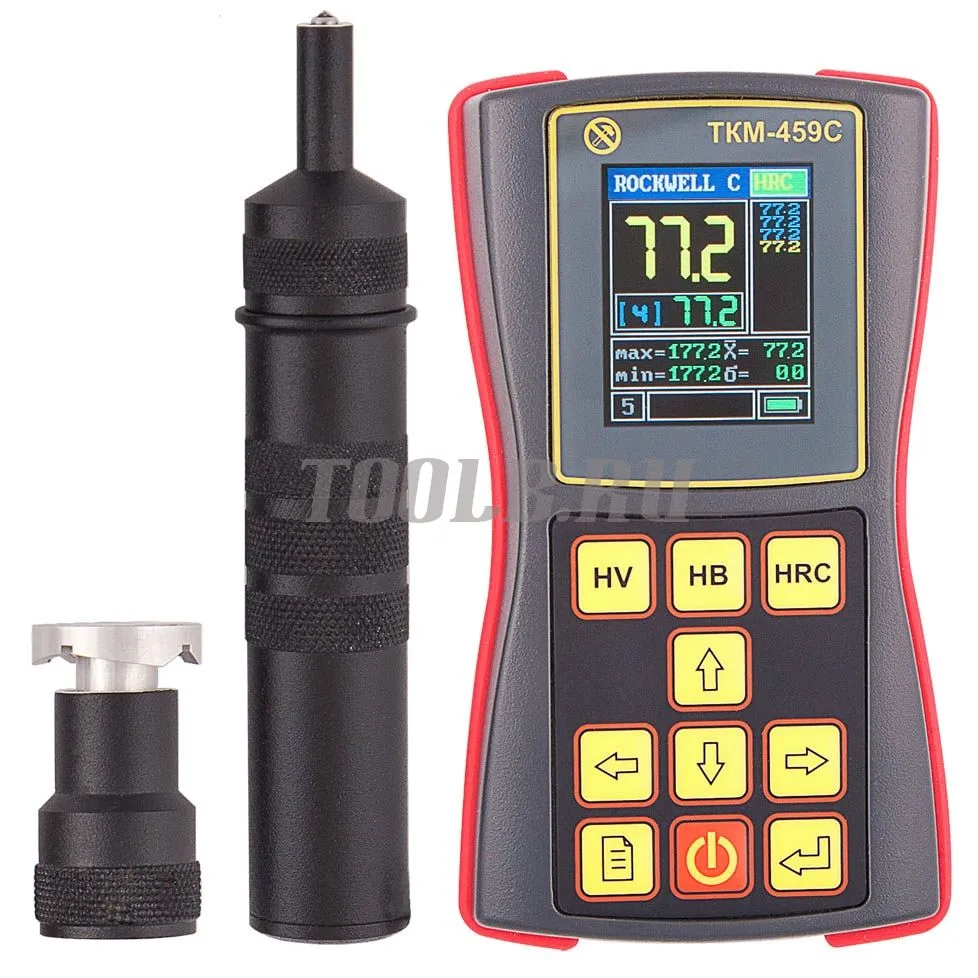

Твердомер ультразвуковой ТКМ-459С
Высокоточный портативный твердомер ТКМ-459С - представитель нового поколения измерительных приборов НК.
Твердомер ориентирован для использования предприятиями уделяющими особое внимание мероприятиям по контролю.
Прибор предназначен для оперативного измерения твердости металлов и металлических изделий в т. ч. поверхностноупрочненных слоев (цементация, азотирование, закалка ТВЧ и др.), гальванических покрытий (хром), наплавок, оценки механической прочности.
Обзор преимуществ прибора для измерения твердости материалов ТКМ-459С
Высокоточный портативный твердомер ТКМ-459С - представитель нового поколения измерительных приборов НК.
Прибор предназначен для оперативного измерения твердости металлов и металлических изделий в т. ч. поверхностноупрочненных слоев (цементация, азотирование, закалка ТВЧ и др.), гальванических покрытий (хром), наплавок, оценки механической прочности.
Твердомер выполнен в ударопрочном, пыле-влагозащищенном корпусе позволяющем применять его в самых тяжелых эксплутационных условиях.
Твердомер оснащен цветным графическим OLED-дисплеем обеспечивающим удобство считывания показаний в условиях недостаточного освещения и при отрицательных температурах.
Твердомер ТКМ-459С реализует измерения в основных, стандартизованных в России шкалах твердости HB, HRC, HV. Так же контроль по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77). Предусмотрена возможность программирования пользователем собственных шкал.
Уникальная система статистической обработки позволяет проводить анализ результаов измерений непосредственно на дисплее твердомера.
Ультразвуковой твердомер ТКМ-459 (модификации ТКМ-459С, ТКМ-459М) прошел метрологическую аттестацию.
- Внесен в Государственный Реестр средств измерений Роcсийской Федерации (номер в реесте № 48907-12)
- Внесен в Государственный реестр средств измерений Республики Беларусь (номер в реесте № РБ 03 03 3798 12)
- Зарегистрирован в Государственной системе обеспечения единства измерений Республики Казахстан (номер в реесте № KZ.02.03.05067-201348907-12)
Допущен к применению в России, Украине, Беларуси и Казахстане.
В твердомере реализован интерактивный, интуитивно-понятный интерфейс, с гибкой системой настроек, организованный по принципу "включай и измеряй".
Твердомер предназначен для применения в полевых, производственных и лабораторных условиях. В основу принципа действия прибора заложен UCI метод (Ultrasonic Contact Impedance - ультразвуковой контактный импеданс).
Преимущества обновленного твердомера металлов ТКМ - 459С
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
- Сверхмалая минимальная площадь зоны контроля.
- Малая чувствительность к отклонению датчика от нормали к контролируемой поверхности на показания твердомера.
- Отсутствие влияния пространственного положения датчика на результат измерения.
- Контроль в пазах и глухих отверстиях (от 5 мм) не обеспечиваемый другими приборами.
- Обеспечения контроля изделий сложного профиля и тонкостенных изделий.
- Отсутствие заметного глазом отпечатка на "зеркальных" поверхностях.
- Малое влияние толщины и массы изделия на результаты измерения.
- Малая чувствительность к кривизне поверхности изделия.
- Оснащение дополнительными сменными датчиками, различной конструкции и нагрузки, позиционирующими насадками, штативом.
Работа с твердомером может производиться в трех режимах:
- Измерения по основным шкалам - используется для подавляющего большинства случаев применения прибора.
- Измерения с использованием индивидуальных калибровок к основным шкалам - используется при контроле твердости высоколегированных сталей, специализированных чугунов и цветных металлов.
- Измерения по дополнительным шкалам определенным пользователем или добавленным производителем по его требованию - используется для решения специальных задач.
|
Изделия массой более 1 килограмма, толщиной более 2 мм.
|
не требуют дополнительных мероприятий.
|
|
Изделия массой менее 1 килограмма
|
необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты (напр. смазка "ЦИАТИМ")
|
|
Изделия толщиной менее 2 мм.
|
необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты (напр. смазка "ЦИАТИМ")
|
|
Шероховатость контролируемой поверхности обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений)
|
1,6 Ra
|
Вычисления выполняемые в ходе измерений (определяются пользователем):
- Усреднение с автоматическим отбросом некорректно выполненных замеров.
- Показ всех замеров в серии.
- Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в серии замеров.
- Сигнализация о результах выходящих за установленный диапазон.
- Обработка выполняемая в с группами результатов в памяти прибора:
- Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в группе.
- Вычисление среднего отклонения от значения задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
- Количество результатов выходящих за диапазон, задаваемый пользователем (за верхнюю/нижнюю границу), максимальное отклонение от верхней/нижней границы.
- Построение графиков:
- Относительно среднего значения.
- Относительно значения задаваемого пользователем.
- Относительно диапазона задаваемого пользователем.
Технические характеристики переносного твердомера ТКМ - 459С
|
Диапазон измерений (стандартное исполнение)
|
|
|
по Роквеллу:
|
20 - 70 HRC
|
|
по Бринеллю:
|
90- 460 HB
|
|
по Виккерсу:
|
230 - 940 HV
|
|
Погрешность измерений (стандартное исполнение, определяемая по мерам твердости 2-го разряда)
|
|
|
по Роквеллу:
|
2 HRC
|
|
по Бринеллю:
|
|
|
в диапазоне 90 - 180 HB
|
10 HB
|
|
в диапазоне 180 - 250 HB
|
15 HB
|
|
в диапазоне 180 - 250 HB
|
20 HB
|
|
по Виккерсу:
|
|
|
в диапазоне 240 - 500 HV
|
15 HV
|
|
в диапазоне 500 - 800 HV
|
20 HV
|
|
в диапазоне 800 - 940 HV
|
20 HV
|
|
Диаметр площадки для установки датчика:
|
|
|
на плоскости
|
1 мм
|
|
в пазу (глухом отверстии)
|
5 мм
|
|
Число замеров для вычисления среднего значения:
|
1 - 99
|
|
Количество алгоритмов отброса результатов неорректно совершенных замеров
|
3
|
|
Информация дополнительно выводимая на дисплей в процессе измерения (определяется пользователем):
|
результаты статистической обработки
|
|
Емкость памяти результатов измерений:
|
12 400
|
|
Число дополнительных индивидуальных калибровок:
|
50 (по 5 для каждой шкалы прибора)
|
|
Число шкал программируемых пользователем:
|
3
|
|
Сигнализация выхода за допустимый дапазон:
|
настраиваемая пользователем
|
|
Цветовая палитра дисплея:
|
настраиваемая пользователем
|
|
Подсветка дисплея:
|
настраиваемая пользователем
|
|
Время автоматического выключения прибора:
|
настраиваемое пользователем
|
|
Размеры электронного блока твердомера:
|
125 х 70 х 40
|
|
Питание:
|
аккумуляторное (возможно использование батареек)
|
|
Масса твердомера:
|
0,4 кг
|
|
Диапазон рабочих температур:
|
-15 ... +40 °С
|
|
Гарантийный срок обслуживания:
|
30 месяцев
|
Комплект поставки ультразвукового твердомера ТКМ - 459С
- Электронный блок твердомера
- Датчик типа "А" (штатный датчик, нагрузка - 50Н)
- Аккумулятор (комплект, заранее установлен в прибор)
- Зарядное устройство
- Руководство по эксплуатации (совмещено с паспортом)
- Свидетельство о поверке (или отметка в паспорте)
- Кабель USB для подключения к ПК.
- Программное обеспечение для ПК
- Чехол для закрепления твердомера на груди оператора.
- Манжета для закрепления твердомера на руке оператора.
- Сумка для переноски и хранения.
Дополнительные принадлежности для ТКМ-459С
|
Датчик тип "А" (нагрузка 50Н)
|
Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решенияосновной массы задач контроля.
|
|
Датчик тип "Н" (нагрузка 10Н)
|
Датчик с уменьшеной нагрузкой - для контроля изделий с повышенными требованиями к величине отпечатка, гальванических покрытий.
|
|
Датчик тип "С" (нагрузка 100Н)
|
Датчик с увеличенной нагрузкой, для контроля изделий с плохо подготовленной поверхностью.
|
|
Датчик тип "К" (нагрузка 50Н, высота 70мм)
|
Датчик с уменьшеными габаритами, для контроля внутри труб, труднодоступных местах.
|
|
Специализированная насадка U-459
|
Для облегчения позиционирования датчиков А, Н, Сна сложных поверхностях.
|
|
Штатив для датчика твердомера
|
Для облегчения контроля малогабаритных изделий.
|
|
Эталонные меры твердости (по ГОСТ 9031-75)
|
Для контроля работоспособности и периодической поверки твердомеров.
|
|
Аккумуляторная шлифовальная машинка
|
Для подготовки зоны контроля на поверхности изделий
|
