ТКА-ВД (базовый) спектроколориметр с ПО
Прибор предназначен для www.tkaspb.ru/main/index.php?aux_pages=16#metod" target="_blank">измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. в режиме измерения яркости самосветящихся поверхностей накладным способом и в режиме измерения яркости киноэкранов.
прибор Спектроколориметр "ТКА-ВД"/01 ИЗМЕРЕНИЯ в режиме ЯРКОСТИ:
плазменные панели
ЖК-дисплеи
киноэкраны
уличные экраны
потолочные светильники с рассеивателем
аварийное освещение
светофоры
экраны видеопроекторов

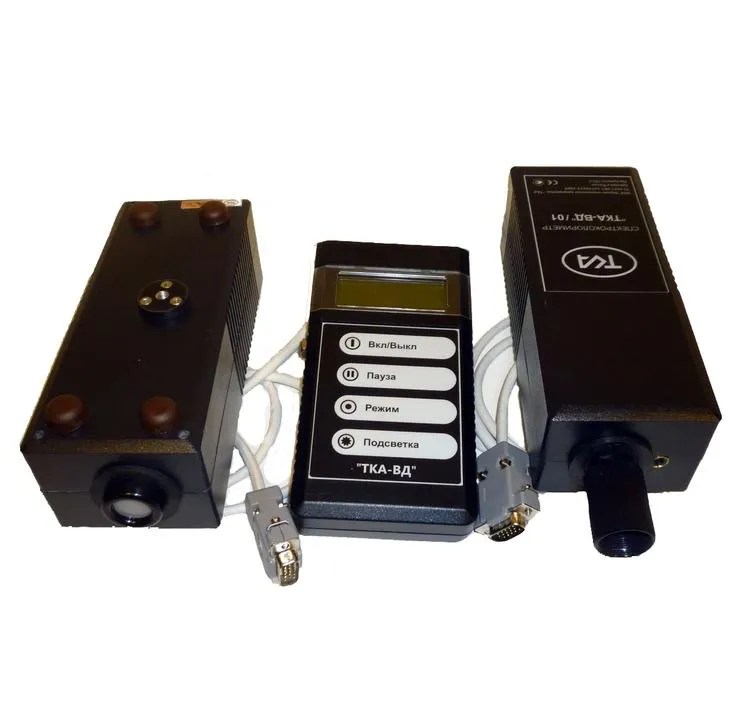

Прибор состоит из оптоэлектронного блока и блока обработки сигнала, связанных между собой гибким многожильным кабелем. В данном случае измерения только самосветящихся и несамосветящихся поверхностей накладным способом и киноэкранов в режиме яркости. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.
В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и вычислению точных значений координат цветности источника излучения по специальной программе, защищённой www.tkaspb.ru/razrabotka/patents/evm_ict.jpg" target="_blank">Свидетельством об официальной регистрации программы для ЭВМ №2003612396.
| Тип | Прямой метод измерения |
| Приёмник (для справки) | Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов |
| Оптический диапазон (для справки) | 390÷760 нм |
| Количество точек опроса (для справки) | 61 |
| Поле зрения (для справки) | 2º |
| Диапазоны измерения: | |
| - target="_blank">коррелированной цветовой температуры | 1600 ÷ 16 000 К |
| - target="_blank">координат target="_blank"> цветности | x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834 u' = 0,007 ÷ 0,623; v' = 0,005 ÷ 0,595 |
| Пределы рабочей яркости | 10 ÷ 20 000 кд/м² |
| Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y, не более: | |
| - тепловых источников | ±0,005 |
| - др. источников со сплошным спектром излучения | ±0,02 |
| Предел допустимого значения основной относительной погрешности измерения коррелированной цветовой температуры, не более | 5,0 % |
| Дисплей (для справки) | двухстрочный 16 знаковый ЖКД со светодиодной подсветкой |
| Резьбовой разъём для крепления на www.tkaspb.ru/main/index.php?productID=54" target="_blank">штативе | 1/4" |
| Блок индикации и питания (не более) | 165х85х35 мм |
| Оптикоэлектронный блок (не более) | 240х70х70 мм |
| Масса прибора (не более) (без штатива) | 1,5 кг |
| Для питания приборов используется NiMH аккумуляторная батарея - типоразмер батареи "Крона" | 8,4 В |
ГОСТ 8.205-2014 Государственная поверочная схема для средств измерений координат цвета координат цветности, показателей белизны и блеска.
ГОСТ Р 54350-2011 Приборы осветительные. Светотехнические требования и методы испытаний.
СНиП 23-05-95 (СП 52.13330.2011) Актуализированная редакция. Естественное и искусственное освещение.
Прибор Спектроколориметр "ТКА-ВД"/01 имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS-232 (виртуальный USB).
Обновление вывода данных зависит от уровня яркости источника света и занимает до 5 с. Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой "Режим":
| 1 | Отображение яркости L, кд/м2 и координат цветности (x, y) в системе МКО 31 |
| 2 | Отображение яркости L, кд/м2 и координат цветности (u', v') в системе МКО 76 |
| 3 | Отображение координат цвета X, Y, Z |
| 4 | Отображение коррелированной цветовой температуры Тц, К |
Для приема данных необходимо использовать программу "www.tkaspb.ru/main/products_thumb/zahvat-2.jpg" target="_blank">Спектрофотометр" (уникальный протокол сброса данных). www.tkaspb.ru/main/products_thumb/zahvat-7.jpg" target="_blank">Программное обеспечение предназначено для работы с отдельными одноканальными приборами по интерфейсу RS-232C с использованием USB-порта компьютера. Данные передаются только с прибора на компьютер. В комплект поставки входит кабель связи с ПК (USB кабель типа Am-Bm).
Свободнораспространяемое программное обеспечение предназначено для более наглядного отображения всех измеренных параметров на одном экране. Измеренные значения могут быть переданы в книгу Microsoft Excel. Открытый цифровой протокол сброса данных позволяет использовать в сторонних системах мониторинга.
Системные требования:
- IBM-совместимый компьютер;
- операционная система /XP/Vista/Seven/10;
- свободный USB-порт.
- www.tkaspb.ru/main/products_thumb/zahvat-2.jpg" target="_blank">чтение и отображение значений измеряемых параметров в реальном времени;
- www.tkaspb.ru/main/products_thumb/zahvat-18.jpg" target="_blank">экспорт данных в MS Excel и файлы TXT, BMP;
- автосканирование подключения прибора к ПК;
- контроль ошибок получения данных.
- Спектроколориметр "ТКА-ВД"/01
- NiMH аккумуляторная батарея (типоразмер "Крона", 6F22)
- Адаптер для зарядки аккумуляторной батареи
- Кабель связи с ПК (USB Am-Bm)
- Диск с программным обеспечением
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
- Компактность и удобство в эксплуатации
- Вывод информации на встроенный ЖКИ
- Прямых отечественных аналогов нет
- Определения значений в режиме реального времени
- Собственная программа для связи с ПК
- Малое энергопотребление
- Простота и удобство в эксплуатации
Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления. Для измерения координат цвета и цветовой температуры источников света с хорошей точностью подойдет наш прибор Спектроколориметр ''ТКА-ВД''/01. Незаменимым инструментом данный прибор будет и при инсталляции цифровых кинотеатров. Данный Спектроколориметр ''ТКА-ВД''/01, пользуется успехом как в крупных организациях, так и среди частных клиентов, которые заботятся о соответствии своего рабочего или учебного места требованиям ГОСТ. Спектроколориметр ''ТКА-ВД''/01, стоимость которого включает в себя поверку, пригодится для самых разных условий исследования, от бытовых до научных.
www.tkaspb.ru/main/core/ckeditor/plugins/elfinder/files/document/TO_TKA-VD_2014.pdf" target="_blank">Техническое описание ''ТКА-ВД'' (ЮСУК 2.859.007 ТО) (*.pdf)
www.tkaspb.ru/main/core/ckeditor/plugins/elfinder/files/document/re_vd_rus_2014.pdf" target="_blank">Руководство по эксплуатации ''ТКА - ВД'' (*.pdf)
Методика поверки ''ТКА-ВД'' (см. РЭ стр.13-16)
www.tkaspb.ru/eng/eng_produkt/exe/FTDI%20int_Drivers_XP_7.exe">Драйвера виртуального COM-порта (*.exe)
www.spectrocolorimeter.ru/files_arhiv/tka_vd_v3.exe">Скачать Спектрофотометр вер. 2.0 (*.exe)
www.tkaspb.ru/produkt/ruk_zip/VD_FTDI_Drivers_Installation_rus.pdf" target="_blank">Установка USB драйвера (*.pdf)
www.tkaspb.ru/produkt/sertif/sertif_vd.jpg" target="_blank">Сертификат соответствия требованиям безопасности и ЭМС (*.jpg)
www.tkaspb.ru/razrabotka/patents/evm_ict.jpg" target="_blank">Свидетельством об официальной регистрации программы для ЭВМ №2003612396 (*.jpg)
ГОСТ 8.205-2014 Государственная поверочная схема для средств измерений координат цвета координат цветности, показателей белизны и блеска. (*.pdf)
Спектроколориметр ''ТКА-ВД''/01 - данный товар вы можете купить по цене 110100 руб. на сайте производителя приборов НТП "ТКА". Характеристики, описание товара, фото и цена представлены на карточке товара. Заказать товар вы можете по телефону 8(812)331-19-81 в Санкт-Петербурге.
