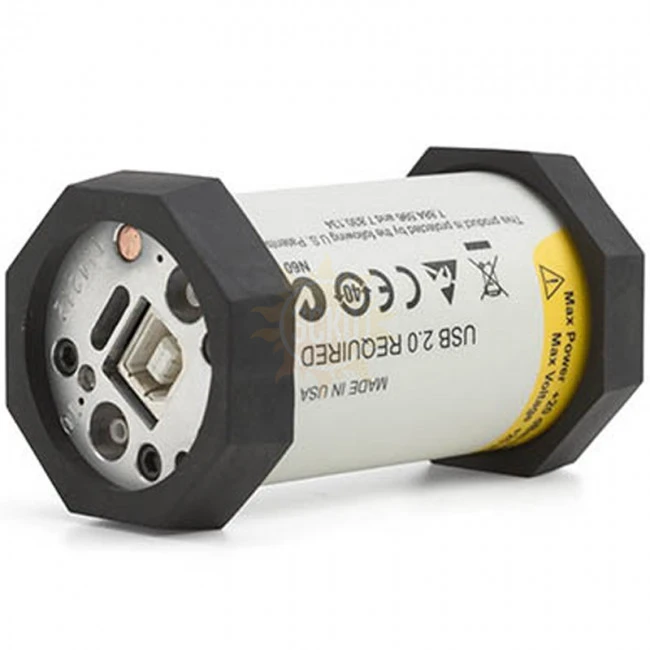

Tektronix PSM5320 измеритель мощности
Измерители откалиброваны во всем диапазоне температур - не требуется установка нуля ипи калибровка перед измерением, что экономит время и снижает вероятность ошибок
Все модели поддерживают измерение средней мощности, импульсной мощности с учетом скважности и регистрацию измерений
В комплект поставки входит прикладное ПО для Microsoft Windows
- ПО измерения мощности
- ПО быстрой регистрации
- драйверы LabVI&V и примеры программ для наиболее популярных сред программирования Windows для поддержки автоматизированных систем
Режимы удержания максимума и относительных измерений
Коррекция смещения АЧХ и переходника 75 Ом с минимальными потерями
Гибкие режимы усреднения, позволяющие выполнять быстрые, стабильные измерения
Вход и выход сигнала запуска с уровнем ТТЛ обеспечивает синхронизацию с внешними устройствами
Режим контроля граничных значений типа «годен/не годен"
Небольшие размеры
Приборы серии PSM3000 измеряют истинную среднюю мощность, что позволяет получать точные результаты независимо от формы сигнала и вида модуляции
Приборы серии PSM4000 и PSM5000 предлагают:
- измерение импульсной мощности, скважности, пиковой мощности и пик-фактора
- измерение пиковой, средней и минимальной мощности пакетов с настраиваемым смещением и длительностью
В комплект поставки приборов серии PSM5000 входит ПО профилирования импульсов для измерения периодических импульсных сигналов
- Построение и отображение огибающих импульсных сигналов
- Непрерывные гейтированные измерения, включая измерения импульсной, пиковой и средней мощности, выбросов, пикфактора, времени нарастания и спада, длительности импульса, частоты следования импульсов, скважности
- Измерение статистических характеристик сигнала, таких как комплементарная интегральная функция распределения (CCDF) и функция плотности вероятностей (PDF)
Технические характеристики:
| Входной разъем | N-тип (male) |
| Диапазон рабочих частот | 50 МГц...18,6 ГГц |
| Динамический диапазон | -40 дБм...+20 дБм |
| Максимальный диапазон пик-средн. | 55 дБ |
| Полоса видео | 10 МГц, типичное |
| Погрешность временной базы | ±50 ppm, типичное |
| Частота дискретизации | 500 Квыб/сек |
| Минимальная длительность импульса (средняя мощность) | 500 нс, типичное |
| Минимальная длительность импульса (пиковая мощность) | 200 нс, типичное |
| Профиль импульса: Макс. эквивалентная частота дискретизации | 48 Мвыб/сек |
| Профиль импульса: Минимальное время нарастания (10%-90%) | 54 нс (-70 дБм...-20 дБм импульс, 4 ГГц) |
| Профиль импульса: Минимальное время спада (90%-10%) | 44 нс (-70 дБм...-20 дБм импульс, 4 ГГц) |
| Профиль импульса: Погрешность уровня при ручном запуске | ±1 дБм |
| Профиль импульса: Мнимальное количество циклов | 100 кГц, 200 кГц, 300 кГц, 500 кГц, 1 МГц, 2 МГц, 3 МГц, 5 МГц, 10 МГц |
| Общая погрешность (неопределенность) | 2 ? v[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/v2)2+ (Mm/v2)2 + (T/v2)2 ] |
| Неопределенность: | 50 МГц...500 МГц: |
| калибровочный коэффициент (CF) | 4,0% |
| 500 МГц...10 ГГц: | |
| 1,7% | |
| 10 ГГц...18,6 ГГц: | |
| 1,90% | |
| Неопределенность: | 50 МГц...100 МГц: |
| нелинейность (L) | +15 дБм...+20 дБм: 7,0% |
| -40 дБм...+15 дБм: 5,0% | |
| 100 МГц...2 ГГц: | |
| +15 дБм...+20 дБм: 7,0% | |
| +5 дБм...+15 дБм: 5,0% | |
| -40 дБм...+5 дБм: 3,0% | |
| 2 ГГц...18,6/20 ГГц: | |
| +15 дБм...+20 дБм: 6,0% | |
| +5 дБм...+15 дБм: 4,0% | |
| -40 дБм...+5 дБм: 2,0% | |
| Неопределенность: | интеграция 5 секунд |
| шум (N) | |
| +10 дБм...+20 дБм: 1,5% | |
| ( 50 МГц...20 ГГц) | |
| -20 дБм...+10 дБм: 1,0% | |
| ( 50 МГц...20 ГГц) | |
| -30 дБм...-20 дБм: 1,5% | |
| ( 50 МГц...20 ГГц) | |
| -40 дБм...-30 дБм: 7,0% | |
| ( 50 МГц...18,6 ГГц) | |
| Смещение нуля (Z) | 50 МГц...500 МГц: |
| [(200 нВт на 25 °C) + |?T| ? (10 нВт / °C)] + 10 нВт /месяц | |
| 500 МГц...20 ГГц: | |
| [(100 нВт на 25 °C) + |?T| ? (5 нВт / °C)] + 5 нВт /месяц | |
| Учет КСВН (Mm) | 150 МГц...10 ГГц: |
| Mm=100?[(1 ± ?source??sensor)2 –1] | 1,20:1 КСВН |
| (21 дБ обр. потери) | |
| 10 ГГц...18,6 / 20 ГГц: | |
| 1,29:1 КСВН | |
| (18 дБ обр. потери) | |
| Неопределенность: | 40 °C < T ? 50 °C: 6,00% |
| температура (T) | 30 °C < T ? 40 °C: 3,00% |
| 20 °C < T ? 30 °C: 0,00% | |
| 10 °C < T ? 20 °C: 3,00% | |
| 0 °C < T ? 10 °C: 6,00% | |
| Скорость измерения | 2000 изм./сек |
| Интерфейс | USB 2.0 |
| Габаритные размеры | O 48 мм х 74 мм |
| Вес | 163 г |
