Техно-Ас Успех ТПТ-522Н Трассотечеискатель для диагностики неметаллических и металлических трубопроводов
Трассотечеискатель для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522Н – универсальный многофункциональный комплект, в котором объединены три устройства
Обзор преимуществ трассотечеискателя для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522Н Техно-Ас
Назначение трассотечеискателя Успех ТПТ-522Н
- Определение местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении более 10 км от места подключения генератора.
- Трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами.
- Определение мест повреждения кабельных линий электромагнитным и акустическим методами.
- Обследование участков местности перед проведением земляных работ.
- Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.
В одном приборе совмещены генератор электромагнитных импульсов и генератор ударной установки.
Особенности трассотечеискателя Успех ТПТ-522Н
Трассотечеискатель для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522Н – универсальный многофункциональный комплект, в котором объединены три устройства:
1. Трассоискатель с акустическим датчиком
- Использованием в работе генератора переменной мощности АГ-144.1 (7,5...180 Вт) и механизма ударного УМ-112М (единственного в России).
- Полным отсутствием паразитных наводок на соседние объекты (трубы).
- Очень высокой точностью локализации.
Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.).
2. Трассоискатель с электромагнитным датчиком
- Возможность выбора мощности от 7,5 до 180 Вт.
- Автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку.
- Применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами).
- Длительное время работы (до 18 часов при выборе малой мощности).
3. Течеискатель с акустическим датчиком
- Высокая чувствительность акустического датчика.
Особенности приемника АП-027
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
- Класс защиты корпуса от внешних воздействий IP54.
Особенности генератора АГ-144.1
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Рекомендуемые области применения трассотечеискателя Успех ТПТ-522Н
- Теплосети.
- Водоканал.
- Газораспределительные сети.
Технические характеристики трассотечеискателя для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522Н Техно-Ас
|
Параметр
|
Датчик ЭМД/ДКИ/ДОДК/КИ
|
Датчик АД
|
|
Вид работы в зависимости от датчика
|
определяется автоматически, при подключении датчика
|
|
|
Вид принимаемого сигнала
|
выбирается оператором как «непрерывный / импульсный»
|
выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
|
|
Частоты переключаемых полосовых фильтров
|
центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц
|
- ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
- ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
|
«Широкая полоса» (частотный диапазон)
|
0,05…8,6 кГц
|
0,09…2,2 кГц
|
|
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала
|
100 dB
|
120 dB
|
|
Визуальная индикация
|
ЖКИ:
- символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
|
Звуковая индикация
|
головные телефоны - натуральный широкополосный или отфильтрованный сигнал
|
|
|
головные телефоны - синтезированный звук ЧМ
|
-
|
|
|
встроенный излучатель - синтезированный звук ЧМ
|
||
|
Питание
|
напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор |
|
|
Время непрерывной работы, не менее
|
20 часов
|
|
|
Допустимый диапазон температур окружающей среды при эксплуатации
|
-20…+50ºС
|
|
|
Класс защиты от внешних воздействий
|
IP54
|
|
|
Габаритные размеры электронного блока
|
220x102x42 мм
|
|
|
Масса электронного блока, не более
|
0,46 кг
|
Характеристики генератора АГ-144.1
|
Параметр
|
Значение
|
|
|
Частоты генерируемого сигнала, Гц
|
||
|
Частоты SIN f1 / f2 / f3, ±0,1%
|
512 / 1024 / 8192
|
|
|
Частоты следования ударов НЧ / СЧ / ВЧ
|
0,5 / 1 / 2
|
|
|
Режимы генерации
|
«SIN» «непрерывный»
«SIN» «_|¯|_» «SIN» «3 частоты» «УДАР» |
|
|
Выходные параметры синусоидальной генерации
|
||
|
Максимальное выходное напряжение, В:
|
||
|
- при автономном питании
- с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220
330 140 |
|
|
Выходная мощность, Вт:
|
||
|
- при автономном питании
- с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
от 7,5 до 120
от 45 до 180 от 18 до 72 |
|
|
Допустимое сопротивление нагрузки
|
любое (0…∞)
|
|
|
Согласование с нагрузкой
|
автоматическое
|
|
|
Источники питания
|
- встроенный аккумуляторный комплект;
- сетевой блок питания |
|
|
Габаритные размеры электронного блока (кейса), не более, мм
|
250х215х165
|
|
|
Вес электронного блока, не более, кг
|
8,5
|
|
|
Условия эксплуатации
|
|
|
|
Допустимый диапазон температур окружающей среды при эксплуатации
|
-30…+45ºС
|
|
|
Класс климатической защиты
|
IP54
|
Характеристики электромагнитного датчика ЭМД-247
|
Параметр
|
Значение
|
|
Тип преобразователя
|
резонансная ферритовая магнитная антенна
|
|
Частота резонанса, Гц
|
50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
|
|
Тип питания
|
от приемника
|
|
Коммутация резонанса
|
принудительная (управляется приемником)
|
Характеристики акустического датчика AD-327
|
Параметр
|
Значение
|
|
Габаритные размеры прибора, не более, мм
|
120х135
|
|
Масса, не более, кг
|
1,7
|
Характеристики индукционной антенны ИЭМ-301.3
|
Параметр
|
Значение
|
|
Максимальная мощность, подводимая к «рамке», не более Вт
|
10
|
|
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом
|
36
|
|
Тип корпуса
|
пластмассовый, герметичный
|
Характеристики ударного механизма УМ-112М
|
Параметр
|
Значение
|
|
Рабочее положение крепления ударного механизма на трубу:
- допустимое - оптимальное для максимальной дальности трассировки |
любое верхнее |
|
Длина соединительного кабеля, не менее, м
|
5
|
|
Диаметр исследуемой трубы, мм
|
от 50
|
|
Габаритные размеры, не более, мм
|
90х200
|
|
Масса комплекта, не более, кг
|
3
|

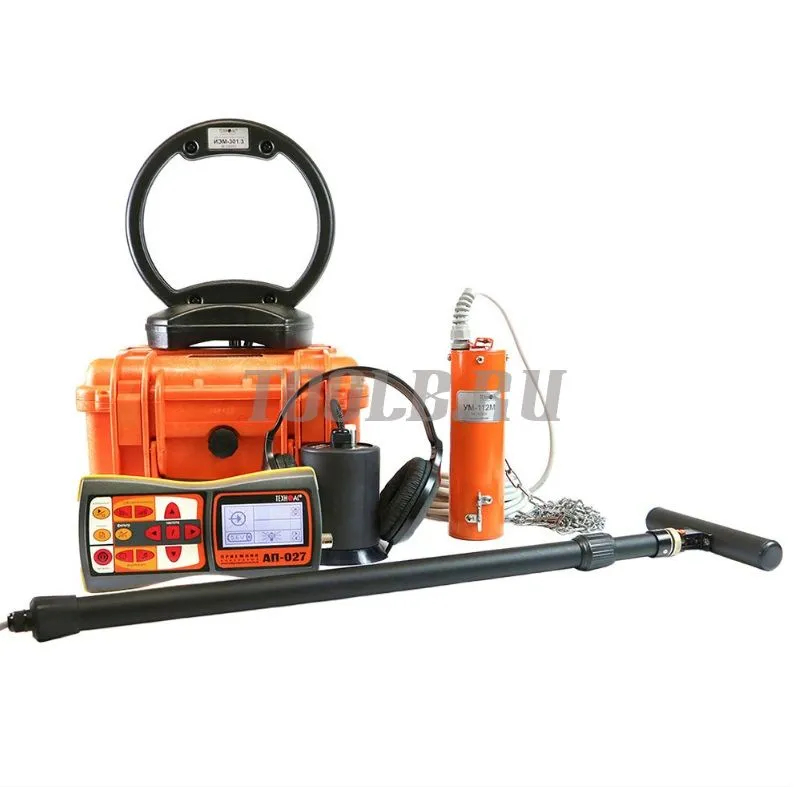

Комплект поставки трассотечеискателя для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522Н Техно-Ас
- Трассопоисковый приемник АП-027
- Генератор АГ-144.1 - 1 шт.
- Антенна индукционная ИЭМ-301.3 - 1 шт.
- Датчик электромагнитный ЭМД-247 - 1 шт.
- Комплект акустического датчика AD-327 - 1 шт.
- Ударный механизм УМ-112М - 1 шт.
- Головные телефоны - 1 шт.
- Держатель для приемника АП-027.00.010 - 1 шт.
- Источник питания ENP-120-12 - 1 шт.
- Кабель АГ144.02.020 - 1 шт.
- Кабель AG144.02.060 - 1 шт.
- Кабель АГ120.02.050 - 1 шт.
- Кабель АГ105.02.020 - 1 шт.
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Крестовая отвертка - 1 шт.
- Батарейки для приемника (AA) - 4 шт.
- Сумка для антенны индукционной ИЭМ-301.3 (чехол 53107) - 1 шт.
- Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) - 1 шт.
- Сумка для генератора АГ-144.1 (чехол 53187) - 1 шт.
- Сумка для комплекта (чехол 53183) - 1 шт.
- Сумка для ударного механизма УМ-112М (чехол 53208) - 1 шт.
- Кабель для подключения внешнего аккумулятора AP027.02.030 - 1 шт.
- Руководство по эксплуатации - 3 шт.
- Паспорт - 1 шт.
- Комплект аккумуляторов и зарядное устройство для приемника АП-027
