Техно-Ас Успех АТГ-425.50Н Трассотечеискатель
Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м. Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
Обзор преимуществ трассотечеискателя Успех АТГ-425.50Н Техно-Ас
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследования участков местности перед проведением земляных работ.
- Определение мест утечки жидкости из трубопровода.
Выходная мощность генератора до 100 Вт.
Особенности трассотечеискателя Успех АТГ-425.50Н
Многофункциональный трассотечепоисковый комплект, в котором объединены три устройства:
- трассоискатель с электромагнитным датчиком;
- трассоискатель с акустическим датчиком;
- течеискатель с акустическим датчиком.
В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора.
Комплект оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Особенности приемника АП-027
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Сменяемые датчики для решения различных задач.
- Класс защиты корпуса от внешних воздействий IP54.
Особенности генератора АГ-108
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 200 В.
- Возможность работы от внешнего аккумулятора или от сети ~220 В.
- Реализовано несколько видов защиты от недопустимых факторов.
- Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Ударный режим - генерация импульсов управления ударным механизмом.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Рекомендуемые области применения трассотечеискателя Успех АТГ-425.50Н
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Технические характеристики трассотечеискателя Успех АТГ-425.50Н Техно-Ас
|
Параметр
|
Датчик ЭМД/ДКИ/ДОДК/КИ
|
Датчик АД
|
|
Вид работы в зависимости от датчика
|
определяется автоматически, при подключении датчика
|
|
|
Вид принимаемого сигнала
|
выбирается оператором как «непрерывный / импульсный»
|
выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
|
|
Частоты переключаемых полосовых фильтров
|
центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц
|
- ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
- ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
|
«Широкая полоса» (частотный диапазон)
|
0,05…8,6 кГц
|
0,09…2,2 кГц
|
|
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала
|
100 dB
|
120 dB
|
|
Визуальная индикация
|
ЖКИ:
- символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
|
Звуковая индикация
|
головные телефоны - натуральный широкополосный или отфильтрованный сигнал
|
|
|
головные телефоны - синтезированный звук ЧМ
|
-
|
|
|
встроенный излучатель - синтезированный звук ЧМ
|
||
|
Питание
|
напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор |
|
|
Время непрерывной работы, не менее
|
20 часов
|
|
|
Допустимый диапазон температур окружающей среды при эксплуатации
|
-20…+50ºС
|
|
|
Класс защиты от внешних воздействий
|
IP54
|
|
|
Габаритные размеры электронного блока
|
220x102x42 мм
|
|
|
Масса электронного блока, не более
|
0,46 кг
|
Характеристики генератора АГ-108
|
Параметр
|
Значение
|
|
Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05%
|
|
|
Нагрузка «кабель выходной» или «клещи»
|
512 / 1024 / 8192 / 32768
|
|
«Антенные» режимы
|
8192 / 32768 для «LC» или 8192 для «AH»
|
|
Режимы работы
|
|
|
«Антенные» режимы
|
встроенная передающая антенна «LC»
|
|
внешняя индукционная передающая антенна «АН»
|
|
|
Режимы «модуляции» (сигналы специальной формы)
|
- прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала);
- длительность посылки 0,1 сек.; - частота следования посылок 1 Гц |
|
- двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц);
- соотношение амплитуд 2/1 (соответственно) |
|
|
- двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц);
- соотношение амплитуд 4/1 (соответственно) |
|
|
«Ударный» режим
|
- «УР» - генерация импульсов управления ударным механизмом;
- три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин. |
|
Выходной ток, А
|
|
|
Ограниченный программой при ручном повышении, ≥
|
5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»
|
|
3 – при частоте 32768 Гц
|
|
|
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥
|
0,1 - всегда при включении питания
|
|
Максимальное выходное напряжение, В
|
|
|
В зависимости от «модуляции», ≥
|
150 – в двухчастотном режиме модуляции «F1_2» / «F1_8»
|
|
200 – в других режимах
|
|
|
Максимальная выходная мощность, Вт
|
|
|
Ограниченная программой, ≥
|
50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом
|
|
100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом
|
|
|
Источники питания
|
|
|
Рабочий диапазон питающих напряжений, В
|
минимально допустимое напряжение 10
|
|
максимально допустимое напряжение 15
|
|
|
Автономный аккумулятор
|
«12,8 В / 8 Ач» 8 элементов LiFePO4 26700
|
|
Устройство зарядное
|
- заряжает до напряжения 14,6 В током до 10 А;
- обеспечивает генерацию одновременно с зарядкой |
|
Внешние источники питания (не входят в комплект поставки)
|
- напряжение 10...15 В, мощность ≥ 140 Вт;
- например, аккумуляторы автомобильные «12 В» |
|
Время работы («жизненный цикл»)
|
- 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт;
- 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР» |
|
при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
|
|
|
Функциональные особенности
|
|
|
Автоматическое энергосбережение в процессе генерации
|
автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания
|
|
Автоматические выключения прибора
|
при напряжении питания
|
|
при напряжении питания > 15,7 В
|
|
|
при коротком замыкании выхода в процессе автосогласования
|
|
|
через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)
|
|
|
Согласование с нагрузкой
|
автоматическое – до достижения тока в нагрузке:
- ≥ 0,1 А – всегда «по умолчанию»; - «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой |
|
ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования
|
|
|
Варианты подключения к исследуемой коммуникации
|
«контактное» подключение с «возвратом тока через землю»
|
|
«бесконтактное» подключение с применением встроенной передающей антенны «LC»
|
|
|
«бесконтактное» подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC»)
|
|
|
«бесконтактное» подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
|
|
|
Электромагнитная совместимость
|
|
|
Классификация по ГОСТ Р 51318.22-2006
|
класс А
|
|
Конструктивные параметры
|
|
|
Выходной усилитель мощности
|
технология - модифицированный CLASS D, КПД до 85%
|
|
Светодиодные индикаторы
|
отдельные светодиоды, обозначающие параметры и режимы
|
|
цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
|
|
|
Габаритные размеры электронного блока (кейса), не более, мм
|
250х220х120
|
|
Вес электронного блока, не более, кг
|
3,8
|
|
Условия эксплуатации
|
|
|
Допустимый диапазон температур окружающей среды при эксплуатации, °С
|
-30…+60
|
|
Степень защиты корпуса
|
IP65
|
Характеристики электромагнитного датчика ЭМД-247
|
Параметр
|
Значение
|
|
Тип преобразователя
|
резонансная ферритовая магнитная антенна
|
|
Частота резонанса
|
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
|
|
Тип питания
|
от приемника
|
|
Коммутация резонанса
|
принудительная (управляется приемником)
|

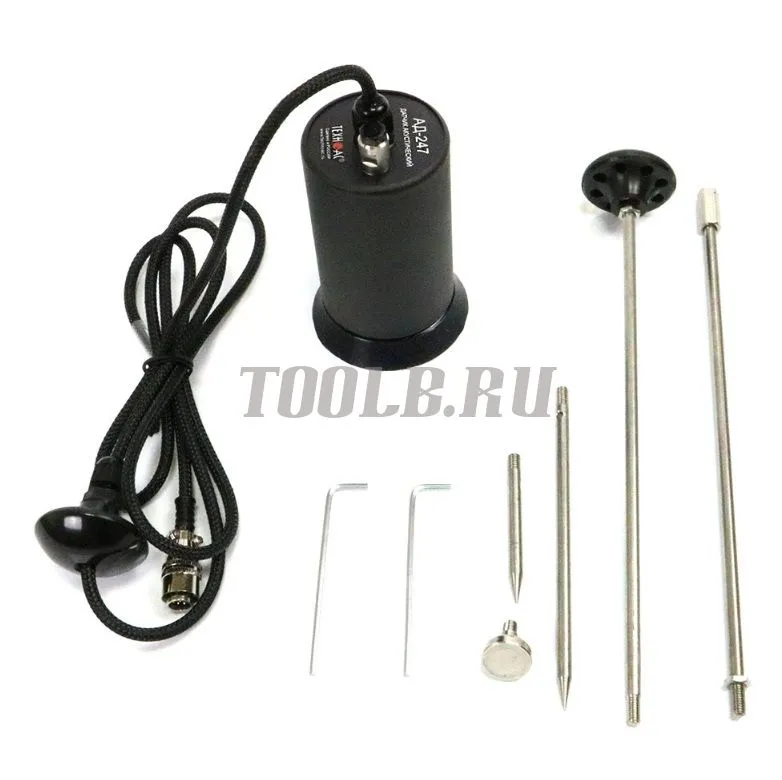

Характеристики датчика акустического АД-247
|
Параметр
|
Значение
|
|
Габаритные размеры прибора, не более, мм |
