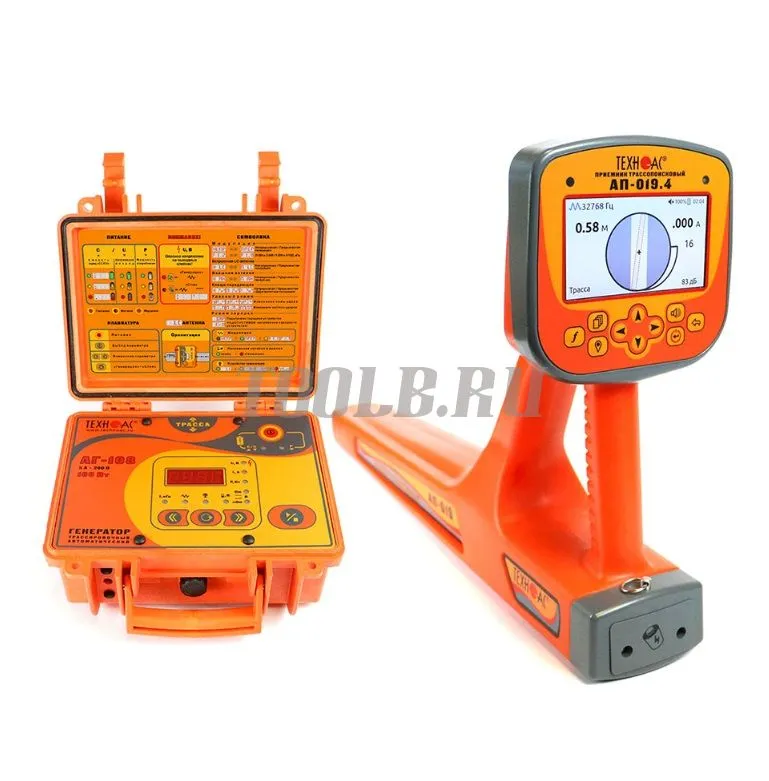

Техно-Ас Успех АГ-309.50Ц Трассоискатель с цветным экраном
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий
Обзор преимуществ трассоискателя с цветным экраном Успех АГ-309.50Ц Техно-Ас
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии.
Комплект оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Выходная мощность генератора до 100 Вт.
Назначение трассоискателя Успех АГ-309.50Ц
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.

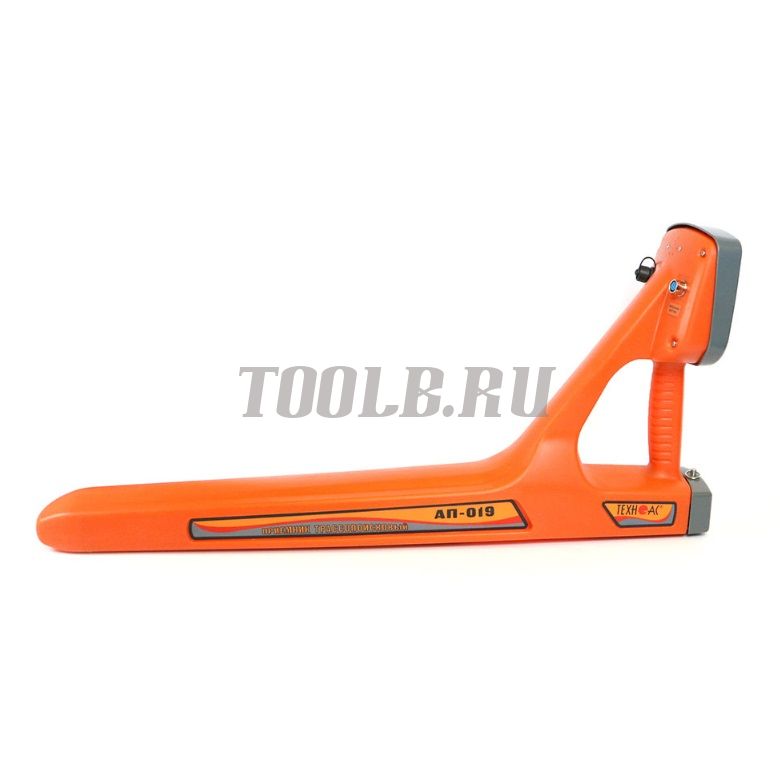

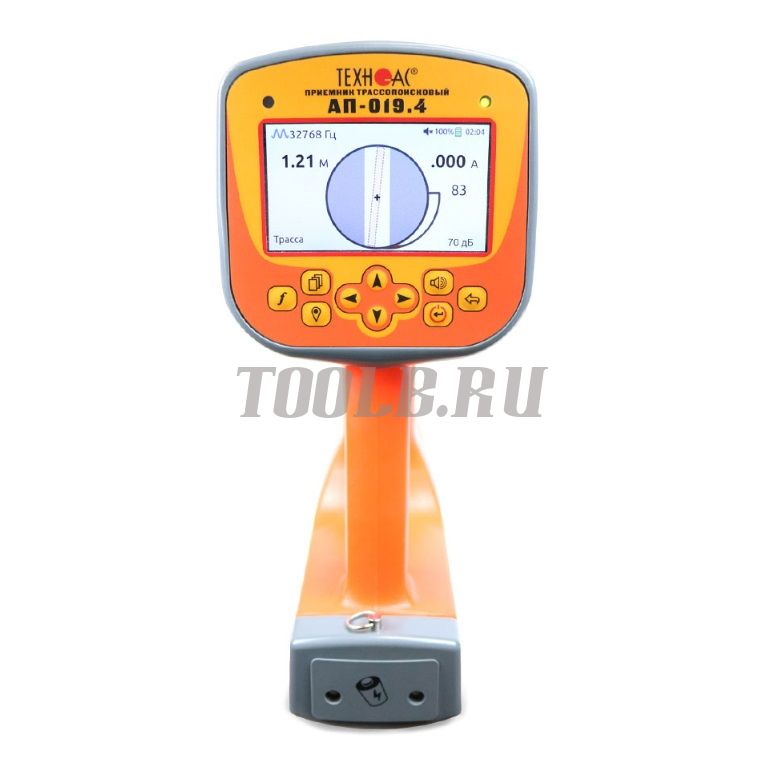

Особенности приемника АП-019.4
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Температура эксплуатации от -30 до +60°С.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank.

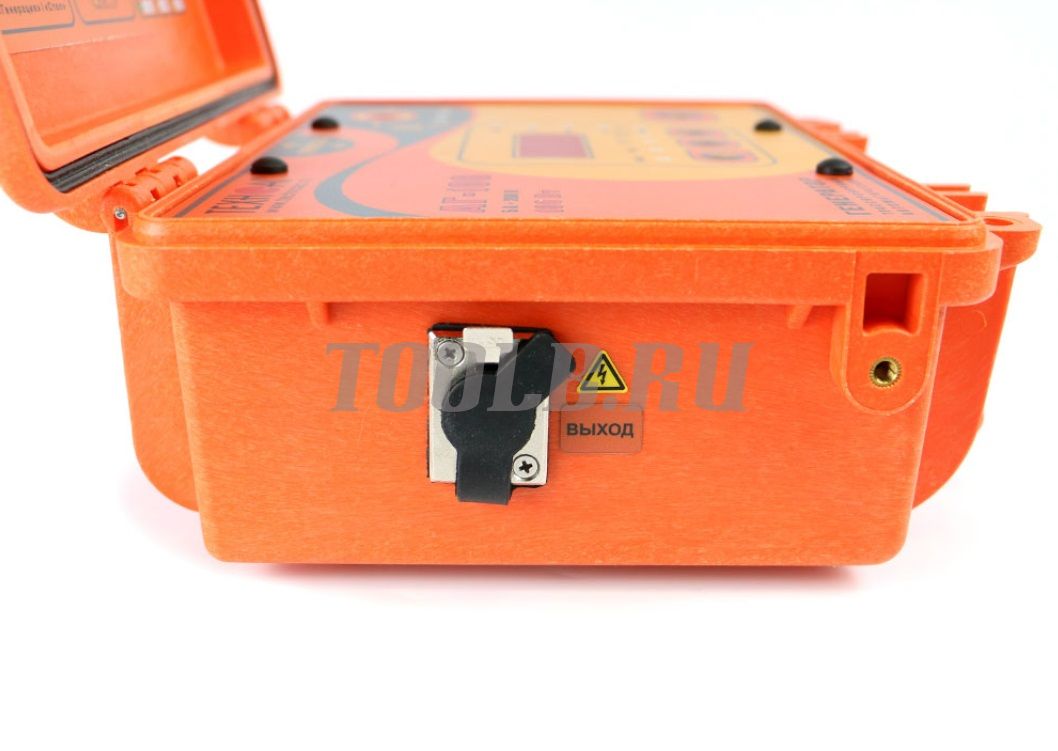

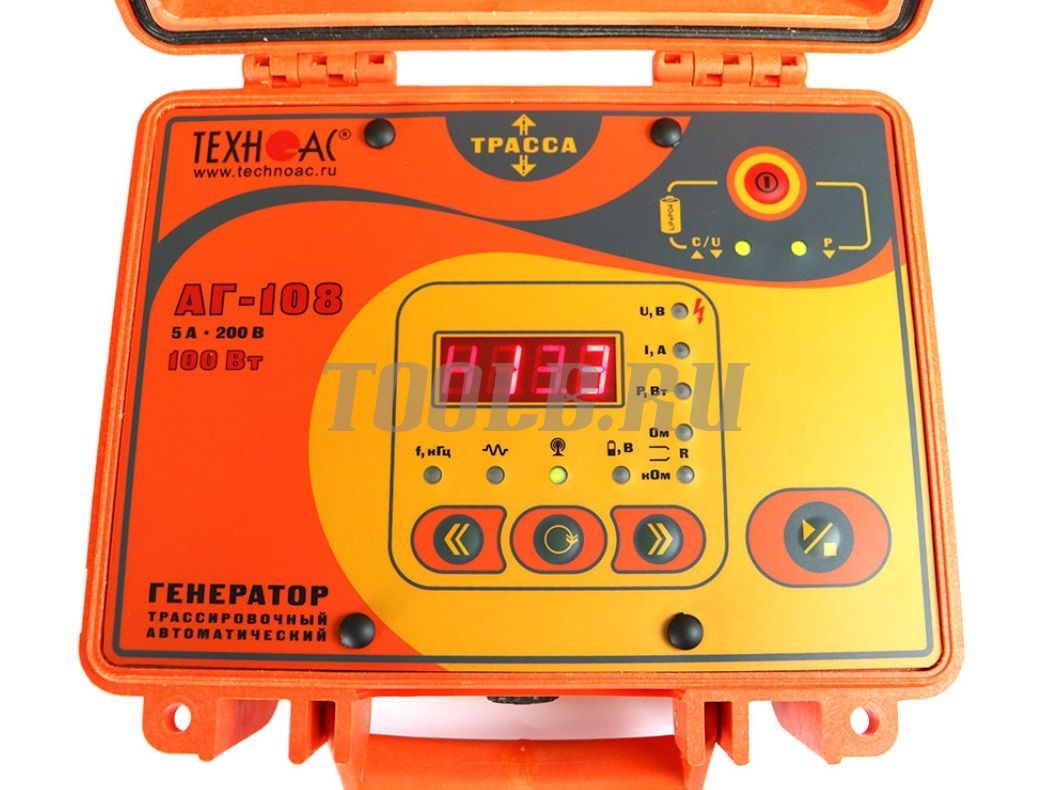

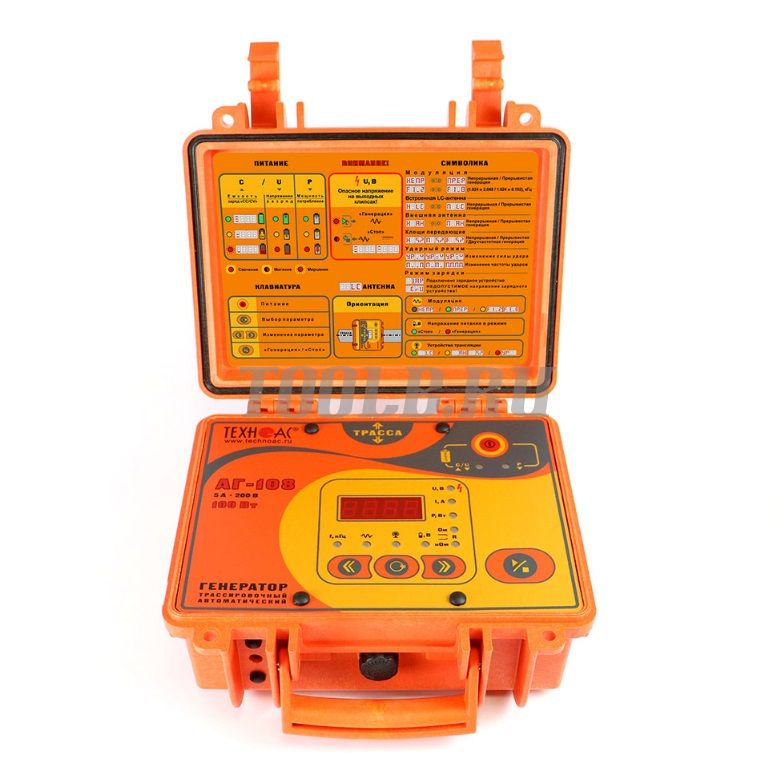

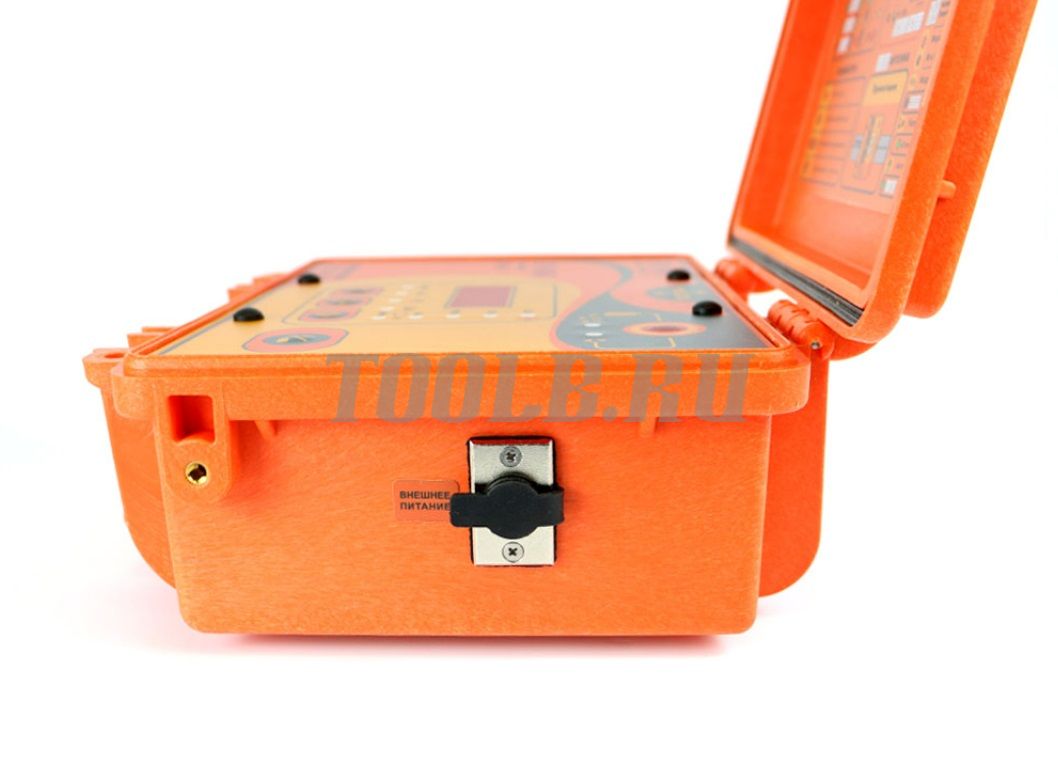

Особенности генератора АГ-108
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 200 В.
- Возможность работы от внешнего аккумулятора или от сети ~220 В.
- Реализовано несколько видов защиты от недопустимых факторов.
- Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Ударный режим - генерация импульсов управления ударным механизмом.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Режимы индикации приемника АП-019.4
Режим «Трасса»
Режим «Ноль»
Режим «Пик»
Режим «График Макс.»
Режим «График Мин.»
Режим «Мин./Макс.»
Режим «2F 1024/2048»
Рекомендуемые области применения кабелетрассоискателя Атлет 4.120Д
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Технические характеристики трассоискателя с цветным экраном Успех АГ-309.50Ц Техно-Ас
|
Параметр
|
Значение
|
|
Частоты фильтров
|
50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц
|
|
Диапазон частот «Широкая полоса»
|
0,05…7,00 кГц;
7,00…14,00 кГц |
|
Диапазон частот «Две частоты»
|
1024 / 2048 Гц
|
|
Динамический диапазон входных сигналов
|
140 дБ
|
|
Количество встроенных датчиков
|
5
|
|
Максимальная чувствительность (33 кГц)
|
5 мкА на расстоянии 1 м
|
|
Подключаемые внешние датчики
|
ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства «ТЕХНО-АС»
|
|
Управление чувствительностью (усилением сигнала)
|
- полуавтоматическое / ручное (по выбору);
- автоматическое для режима «Трасса» |
|
Определение глубины залегания коммуникации
|
- 0,01....30,00 м;
- автоматически в режиме «Трасса» |
|
Точность определения глубины залегания
|
±5 см при глубине до 1 м,
±5% при глубине свыше 1 м |
|
Измерение «сигнального» тока в коммуникации
|
- 0,001....50,00 А;
- автоматически в режиме «Трасса» |
|
Точность определения оси коммуникации
|
±5 см при глубине до 1 м,
±5% от глубины залегания при глубине свыше 1 м |
|
Работа с импульсными сигналами
|
при работе с генераторами «ТЕХНО-АС»
|
|
Визуальная индикация
|
цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
|
|
Режимы индикации
|
«Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»
|
|
Звуковая индикация
|
- синтезированный звук с ЧМ;
- звуковая индикация нажатия кнопок |
|
Источник питания
|
- 4 Li-ion батареи 3,7 В, 3200 мАч;
- внешний аккумулятор (Power Bank) |
|
Режим «Сон»
|
0…23 час 59 мин
|
|
Время непрерывной работы от одного комплекта Li-ion батарей
|
не менее 8 часов при яркости экрана
|
|
Диапазон температур эксплуатации / хранения
|
-30…+60°С / -30…+60°С
|
|
Степень защиты корпуса
|
IP54
|
|
Габаритные размеры
|
330х140х700 мм
|
|
Вес, не более
|
2,45 кг
|
Характеристики генератора АГ-108
|
Параметр
|
Значение
|
|
Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05%
|
|
|
Нагрузка «кабель выходной» или «клещи»
|
512 / 1024 / 8192 / 32768
|
|
«Антенные» режимы
|
8192 / 32768 для «LC» или 8192 для «AH»
|
|
Режимы работы
|
|
|
«Антенные» режимы
|
встроенная передающая антенна «LC»
|
|
внешняя индукционная передающая антенна «АН»
|
|
|
Режимы «модуляции» (сигналы специальной формы)
|
- прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала);
- длительность посылки 0,1 сек.; - частота следования посылок 1 Гц |
|
- двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц);
- соотношение амплитуд 2/1 (соответственно) |
|
|
- двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц);
- соотношение амплитуд 4/1 (соответственно) |
|
|
«Ударный» режим
|
- «УР» - генерация импульсов управления ударным механизмом;
- три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин. |
|
Выходной ток, А
|
|
|
Ограниченный программой при ручном повышении, ≥
|
5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»
|
|
3 – при частоте 32768 Гц
|
|
|
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥
|
0,1 - всегда при включении питания
|
|
Максимальное выходное напряжение, В
|
|
|
В зависимости от «модуляции», ≥
|
150 – в двухчастотном режиме модуляции «F1_2» / «F1_8»
|
|
200 – в других режимах
|
|
|
Максимальная выходная мощность, Вт
|
|
|
Ограниченная программой, ≥
|
50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом
|
|
100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом
|
|
|
Источники питания
|
|
|
Рабочий диапазон питающих напряжений, В
|
минимально допустимое напряжение 10
|
|
максимально допустимое напряжение 15
|
|
|
Автономный аккумулятор
|
«12,8 В / 8 Ач» 8 элементов LiFePO4 26700
|
|
Устройство зарядное
|
- заряжает до напряжения 14,6 В током до 10 А;
- обеспечивает генерацию одновременно с зарядкой |
|
Внешние источники питания (не входят в комплект поставки)
|
- напряжение 10...15 В, мощность ≥ 140 Вт;
- например, аккумуляторы автомобильные «12 В» |
|
Время работы («жизненный цикл»)
|
- 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт;
- 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР» |
|
при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
|
|
|
Функциональные особенности
|
|
|
Автоматическое энергосбережение в процессе генерации
|
автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания
|
|
Автоматические выключения прибора
|
при напряжении питания
|
|
при напряжении питания > 15,7 В
|
|
|
при коротком замыкании выхода в процессе автосогласования
|
|
|
через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)
|
|
|
Согласование с нагрузкой
|
автоматическое – до достижения тока в нагрузке:
- ≥ 0,1 А – всегда «по умолчанию»; - «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой |
|
ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования
|
|
|
Варианты подключения к исследуемой коммуникации
|
«контактное» подключение с «возвратом тока через землю»
|
|
«бесконтактное» подключение с применением встроенной передающей антенны «LC»
|
|
|
«бесконтактное» подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC»)
|
|
|
«бесконтактное» подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
|
|
|
Электромагнитная совместимость
|
|
|
Классификация по ГОСТ Р 51318.22-2006
|
класс А
|
|
Конструктивные параметры
|
|
|
Выходной усилитель мощности
|
технология - модифицированный CLASS D, КПД до 85%
|
|
Светодиодные индикаторы
|
отдельные светодиоды, обозначающие параметры и режимы
|
|
цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
|
|
|
Габаритные размеры электронного блока (кейса), не более, мм
|
250х220х120
|
|
Вес электронного блока, не более, кг
|
3,8
|
|
Условия эксплуатации
|
|
|
Допустимый диапазон температур окружающей среды при эксплуатации, °С
|
-30…+60
|
|
Степень защиты корпуса
|
IP65
|
Комплект поставки трассоискателя с цветным экраном Успех АГ-309.50Ц Техно-Ас
- Трассопоисковый приемник АП-019.4 - 1 шт.
- Генератор АГ-108 - 1 шт.
- Устройство зарядное АГ107.02.010 - 1 шт.
- Кабель АГ120.02.020 - 1 шт.
- Кабель АГ120.02.050 - 1 шт.
- Кабель АГ105.02.020 - 1 шт.
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Батарейки для приемника - 4 шт.
- Зарядное устройство HD-8992A - 1 шт.
- Сумка для приемника (чехол 53212) - 1 шт.
- Сумка для комплекта (чехол 53222) - 1 шт.
- Руководство по эксплуатации - 3 шт.
- Паспорт - 1 шт.
- Индукционная антенна ИЭМ-301.5
- Комплект аккумуляторов и зарядное устройство для приемника АП-019
