Техно-Ас Успех 4.108Д Трассоискатель с цветным экраном


Обзор преимуществ трассоискателя с цветным экраном Успех 4.108Д Техно-Ас

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

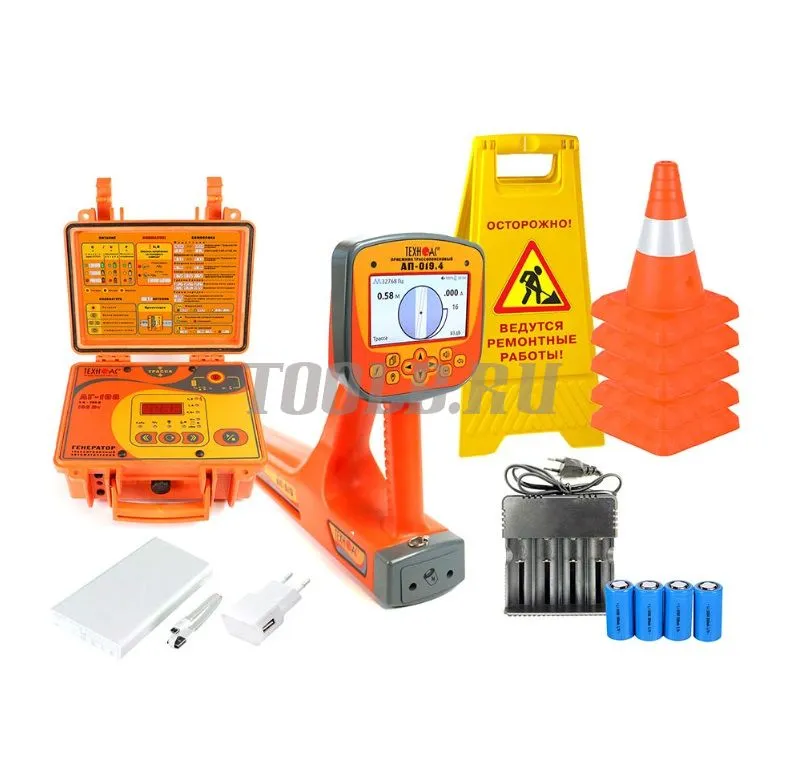

В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии.

Комплект оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.

Выходная мощность генератора до 100 Вт.

Назначение трассоискателя Успех 4.108Д

• Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
• Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
• Поиск электрических кабелей под напряжением.
• Поиск мест пересечения трубопровода и кабеля.
• Определение мест повреждения кабельных линий.
• Обследование участков местности перед проведением земляных работ.

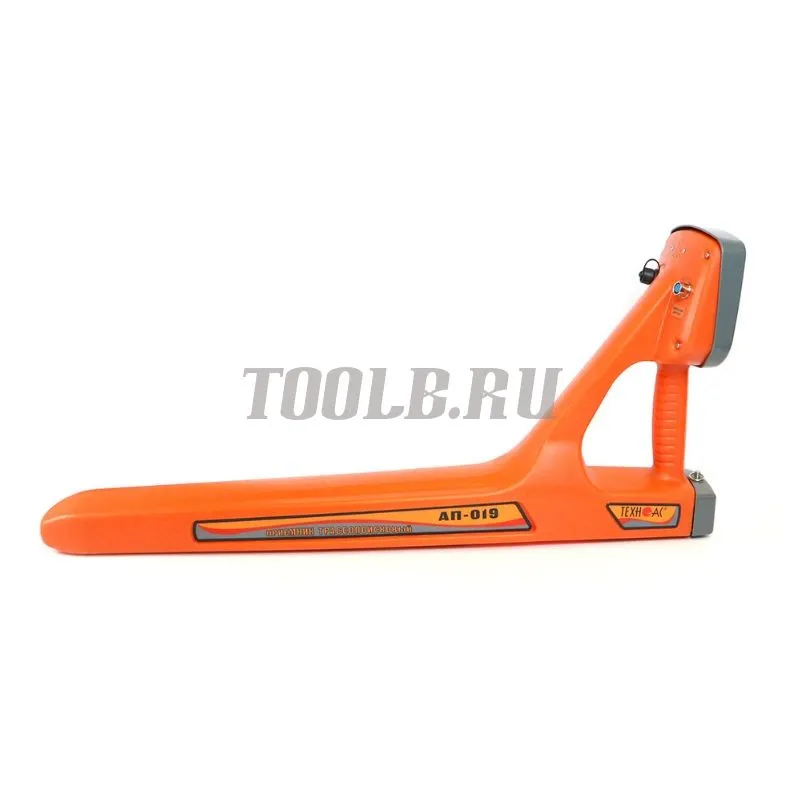

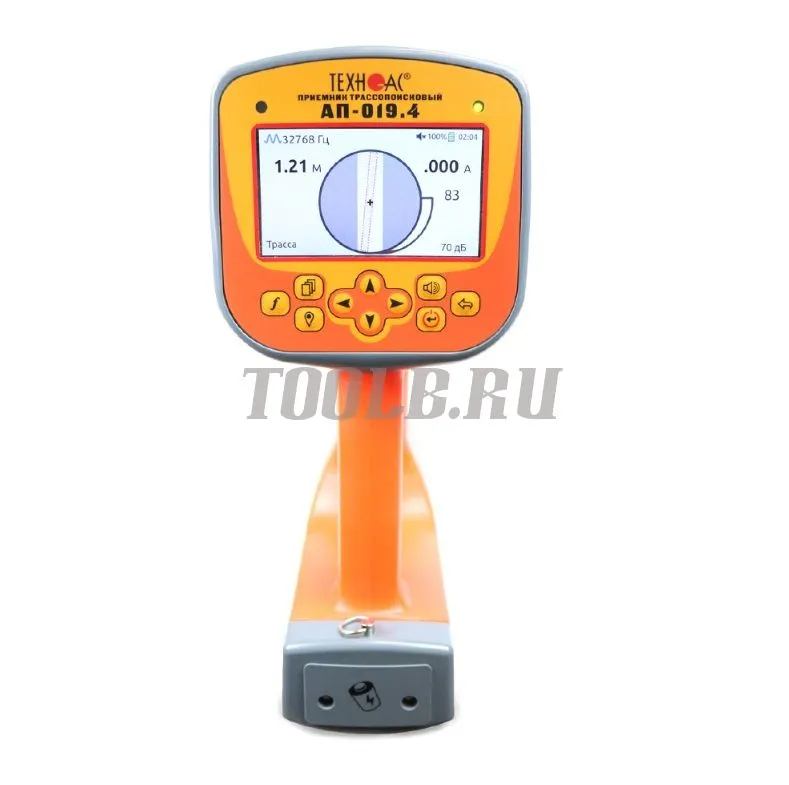

Особенности приемника АП-019.4

• Современный цифровой трассопоисковый приемник-моноблок.
• Цветной дисплей с автоматической и ручной регулировкой яркости.
• Температура эксплуатации от -30 до +60°С.
• Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
• Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
• Возможность выбора активных рабочих частот и режимов работы.
• Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
• Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
• Встроенный динамик с регулировкой уровня громкости.
• Настраиваемый режим «Сон» для экономии заряда батарей.
• Дополнительные функции при подключении внешних датчиков.
• Меню на двух языках (русский и английский).
• Возможность подключения внешнего аккумулятора Power Bank.

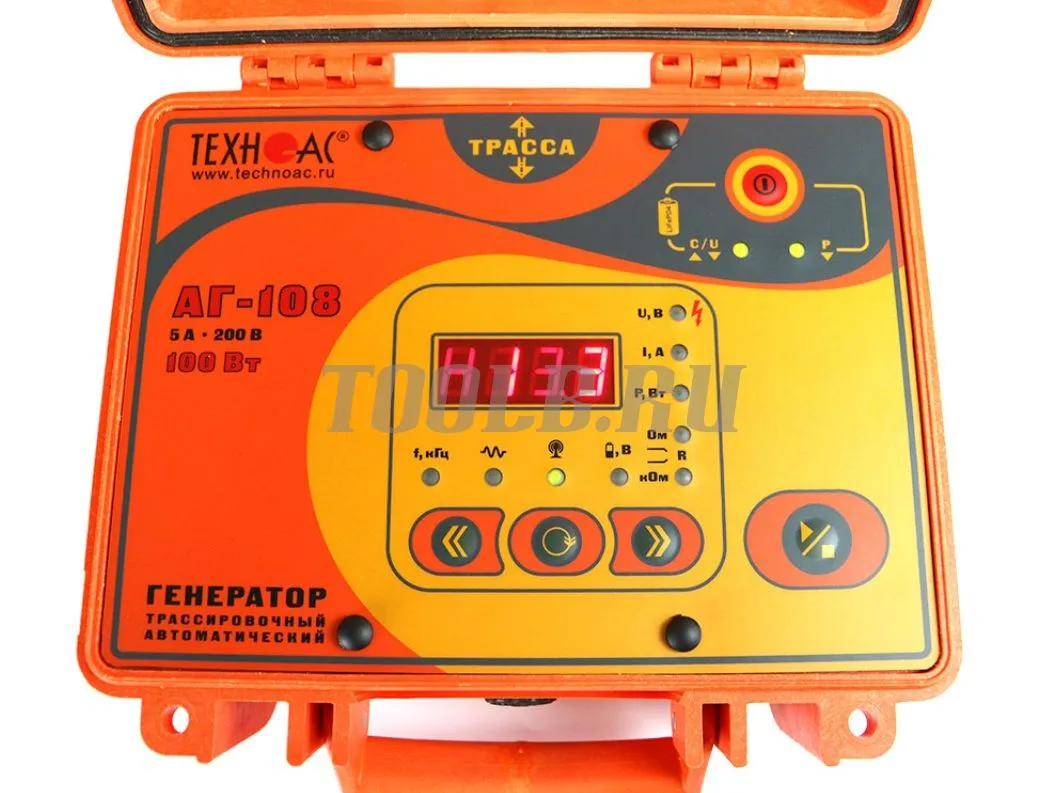

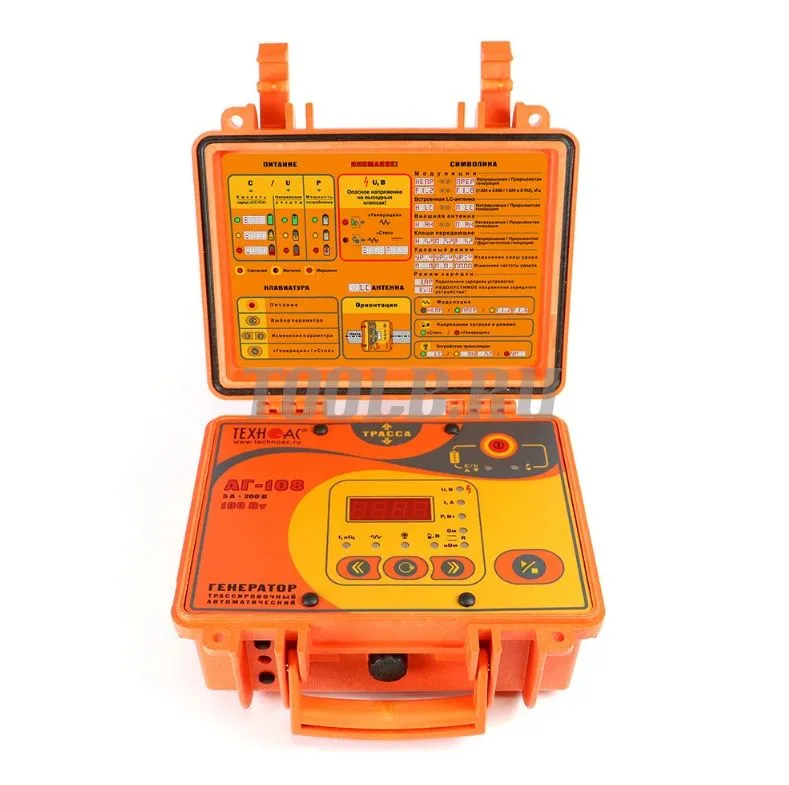

Особенности генератора АГ-108

• Встроенный заряжаемый аккумулятор.
• Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
• Максимальное выходное напряжение до 200 В.

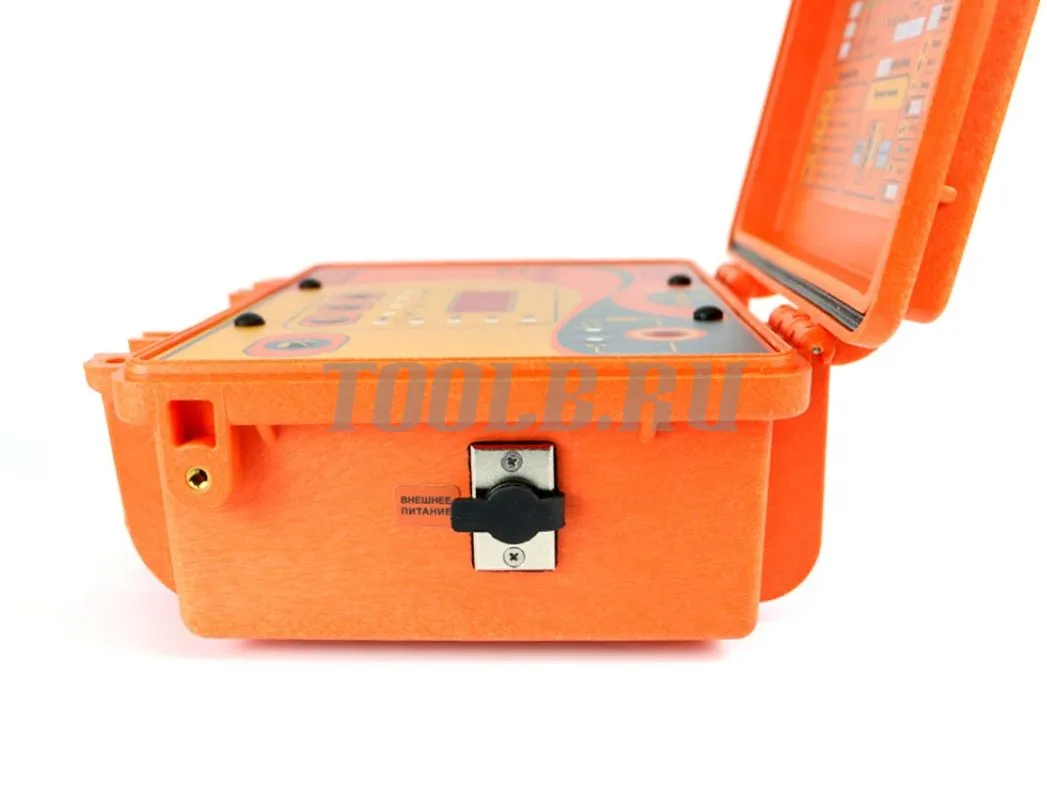

• Возможность работы от внешнего аккумулятора или от сети ~220 В.
• Реализовано несколько видов защиты от недопустимых факторов.
• Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
• Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
• Ударный режим - генерация импульсов управления ударным механизмом.
• Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
• Ручное уменьшение/увеличение мощности после автосогласования.
• Небольшие габариты и вес.

Режимы индикации приемника АП-019.4

Режим «Трасса»



Режим «Ноль»



Режим «Пик»



Режим «График Макс.»



Режим «График Мин.»



Режим «Мин./Макс.»



Режим «2F 1024/2048»



Рекомендуемые области применения кабелетрассоискателя Атлет 4.120Д

• Электросети.
• Телекоммуникация.
• Строительно-монтажные организации.
• ЖКХ.
• Водоканалы.
• Теплосети.
• Нефтегазовая отрасль.
• Геодезия.

Технические характеристики трассоискателя с цветным экраном Успех 4.108Д Техно-Ас


Параметр	Значение
Частоты фильтров	50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса»	0,05…7,00 кГц; 7,00…14,00 кГц
Диапазон частот «Две частоты»	1024 / 2048 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	5 мкА на расстоянии 1 м
Подключаемые внешние датчики	ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства «ТЕХНО-АС»
Управление чувствительностью (усилением сигнала)	- полуавтоматическое / ручное (по выбору); - автоматическое для режима «Трасса»
Определение глубины залегания коммуникации	- 0,01....30,00 м; - автоматически в режиме «Трасса»
Точность определения глубины залегания	±5 см при глубине до 1 м, ±5% при глубине свыше 1 м
Измерение «сигнального» тока в коммуникации	- 0,001....50,00 А; - автоматически в режиме «Трасса»
Точность определения оси коммуникации	±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м
Работа с импульсными сигналами	при работе с генераторами «ТЕХНО-АС»
Визуальная индикация	цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
Режимы индикации	«Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»
Звуковая индикация	- синтезированный звук с ЧМ; - звуковая индикация нажатия кнопок
Источник питания	- 4 Li-ion батареи 3,7 В, 3200 мАч; - внешний аккумулятор (Power Bank)
Режим «Сон»	0…23 час 59 мин
Время непрерывной работы от одного комплекта Li-ion батарей	не менее 8 часов при яркости экрана
Диапазон температур эксплуатации / хранения	-30…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Вес, не более	2,45 кг

Характеристики генератора АГ-108


Параметр	Значение
Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05%
Нагрузка «кабель выходной» или «клещи»	512 / 1024 / 8192 / 32768
«Антенные» режимы	8192 / 32768 для «LC» или 8192 для «AH»
Режимы работы
«Антенные» режимы	встроенная передающая антенна «LC»
	внешняя индукционная передающая антенна «АН»
Режимы «модуляции» (сигналы специальной формы)	- прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц
	- двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно)
	- двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
«Ударный» режим	- «УР» - генерация импульсов управления ударным механизмом; - три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»
	3 – при частоте 32768 Гц
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥	0,1 - всегда при включении питания
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥	150 – в двухчастотном режиме модуляции «F1_2» / «F1_8»
	200 – в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом
	100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом
Источники питания
Рабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10
	максимально допустимое напряжение 15
Автономный аккумулятор	«12,8 В / 8 Ач» 8 элементов LiFePO4 26700
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой
Внешние источники питания (не входят в комплект поставки)	- напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные «12 В»
Время работы («жизненный цикл»)	- 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»
	при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
Функциональные особенности
Автоматическое энергосбережение в процессе генерации	автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания
Автоматические выключения прибора	при напряжении питания
	при напряжении питания > 15,7 В
	при коротком замыкании выхода в процессе автосогласования
	через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)
Согласование с нагрузкой	автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда «по умолчанию»; - «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой
	ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации	«контактное» подключение с «возвратом тока через землю»
	«бесконтактное» подключение с применением встроенной передающей антенны «LC»
	«бесконтактное» подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC»)
	«бесконтактное» подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
Электромагнитная совместимость
Классификация по ГОСТ Р 51318.22-2006	класс А
Конструктивные параметры
Выходной усилитель мощности	технология - модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы
	цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Габаритные размеры электронного блока (кейса), не более, мм	250х220х120
Вес электронного блока, не более, кг	3,8
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации, °С	-30…+60 Отзывы Загрузка отзывов... Нет отзывов Безналичный расчет по выставленному счету Если покупка совершается организацией или иным юридическим лицом в т.ч ИП, то оплата производится по счету, который выставляет менеджер компании. Срок оплаты счета – до 3 дней. При необходимости возможно продление периода оплаты счета - для этого нужно связаться со своим менеджером. Товар отгружается от двух суток после поступления денежных средств на счет компании (исключение – случаи оформления товаров в статусе покупки «под заказ»). При отгрузке продукции в регионы сроки устанавливаются из расчета времени, необходимого для доставки товара на наш склад (до 2 рабочих дней), затем до транспортной компании. Далее сроки доставки зависят от условий ТК.   Оплата для физических лиц Оплата по QR Pay.  QR Pay — это новый способ оплатить покупку. Мы предоставляем Вам QR-код с экрана телефона, или отправляем на email, Вы сканируете QR-код и подтверждаете платёж в своём банковском приложении. работаем по 100% предоплате товар из наличия отгружается в течение суток после поступления денежных средств на наш счет постоянным клиентам предоставляем скидку (размер скидки рассчитывается индивидуально); Товар "под заказ" отгружается в установленный срок, после согласования со специалистом отдела продаж. Уважаемые покупатели, пожалуйста, обязательно, указывайте все Ваши контакты (Ф.И.О., электронную почту, контактный телефон, полный адрес доставки с указанием индекса), что бы мы могли правильно оформить транспортировочный лист и при необходимости могли оперативно связаться с Вами.     Гарантия точности! Здесь же отвечаем на часто задаваемый вопрос покупателей:  «Проверяем ли мы приборы перед отправкой»?! - Да, мы проводим 100% проверку приборов пришедших со складов наших партнеров, Сервисный Центр Дистрибьютора также обеспечивает предпродажную подготовку приборов. Таким образом, каждый отправленный прибор проходит двойной контроль качества! Услуга проверки качества оборудования на эталонных мерах, оказывается бесплатно! Курьерская доставка по Москве   Доставка в пределах МКАД осуществляется платно, стоимость доставки 450 рублей. При покупке от 25000 рублей, доставка за счет Поставщика. Доставка курьером по Москве осуществляется в течение 2-х рабочих дней с 10.00 до 19.00 при заказе на сумму не менее 5000 рублей. В день приезда курьера, отдел доставки проинформирует Вас о времени его прибытия по указанному адресу.  Все заказы доставляются курьером только по фактическому адресу в квартиру или офис. Встречи с курьером в метро, на улице и т.д. невозможны. Время ожидания курьера не более 15 мин. *Обратите внимание, курьер не проверяет работоспособность техники. Доставка по Подмосковью   Доставка за пределы МКАД (по ближнему Подмосковью) осуществляющаяся службой доставки Toolbox составляет - 600 рублей. Служба экспресс-доставки посылок и грузов КурьерСервисЭкспресс (КСЕ) осуществляющаяся по принципу «от двери до двери» - перевозятся до пункта назначения, где вручаются лично адресату - 600 рублей. Доставка в города России и СНГ Наш интернет-магазин осуществляет доставку во все города России. Покупки с доставкой в другие регионы возможны только при 100% предоплате. Доставку по России осуществляют транспортные компании, с которыми мы сотрудничаем:   Деловые Линии. Оптимально для крупногабаритных грузов. Доставка до транспортной компании (терминал в г.Москва) – 350 рублей. Услуги транспортной компании оплачиваются самостоятельно без участия нашей организации при получении заказа. Рассчитайте стоимость и сроки перевозки с помощью калькулятора на сайте перевозчика.   ПЭК. Оптимально для крупногабаритных грузов. Доставка до транспортной компании (терминал в г.Москва) – 350 рублей. Услуги транспортной компании оплачиваются самостоятельно без участия нашей организации при получении заказа. Рассчитайте стоимость и сроки перевозки с помощью калькулятора на сайте перевозчика.   Служба экспресс-доставки посылок и грузов CSE Пересылка экспресс-отправлений осуществляется по принципу «лично в руки» - отправления перевозятся до пункта назначения, где вручаются лично в руки адресату. Экспресс-доставка отправлений по России предоставляется по всей территории страны и СНГ. Рассчитайте стоимость и сроки перевозки с помощью калькулятора на сайте перевозчика.   Вам также может понравиться Быстрый просмотр Трассоискатель Актаком АСМ-1012 0 Наличие товара: Звоните Заказать Быстрый просмотр 2 736 ₽ Аксессуар для трассопоискового оборудования РАДИО-СЕРВИС РАПМ.685442.004 — катушка с красным проводом 10м 0 Наличие товара: Звоните Заказать Быстрый просмотр Трассоискатель VIVAX METROTECH vScan BG Kit 0 Наличие товара: Звоните Заказать Быстрый просмотр Электронный маркер для линии связи 3M Scotchmark 1432 0 Наличие товара: Звоните Заказать Быстрый просмотр 11 575 ₽ Аксессуар для трассопоискового оборудования 3M 9026 0 Наличие товара: Звоните Заказать Быстрый просмотр 787 820 ₽ Трассоискатель ANGSTREM КП-500К (исполнение 1) 0 Наличие товара: Звоните Заказать Быстрый просмотр 147 600 ₽ Техно-Ас Успех КБИ-309Ц Кабелеискатель с цветным экраном 0 Наличие товара: Звоните Заказать С этим товаром покупают Быстрый просмотр 1 450 ₽ Пузырьковый уровень RGK U3200 0 В наличии В корзину Быстрый просмотр 1 150 ₽ Пузырьковый уровень RGK U3150 0 В наличии В корзину Быстрый просмотр 990 ₽ Пузырьковый уровень RGK U3100 0 В наличии В корзину Быстрый просмотр 18 926 ₽ Комплект оптический нивелир AMO 32X + штатив + рейка RGK TS-7 0 В наличии В корзину Быстрый просмотр 16 390 ₽ Комплект оптический нивелир AMO 32X + штатив + рейка AMO S5 0 В наличии В корзину Быстрый просмотр 16 190 ₽ Комплект оптический нивелир AMO 32X + штатив + рейка AMO S4 0 В наличии В корзину Быстрый просмотр 6 290 ₽ Домашний планетарий AstroEye 0 Наличие товара: Звоните Заказать Назад к списку Главная Каталог 0 Корзина 0 Избранные Кабинет Акции Контакты Услуги Бренды Отзывы Компания Лицензии Документы Реквизиты Регион Поиск Блог Обзоры
