Техно-Ас Успех 3.105Д Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий
Обзор преимуществ трассоискателя с функцией сохранения GPS/ГЛОНАСС Успех 3.105Д Техно-Ас
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

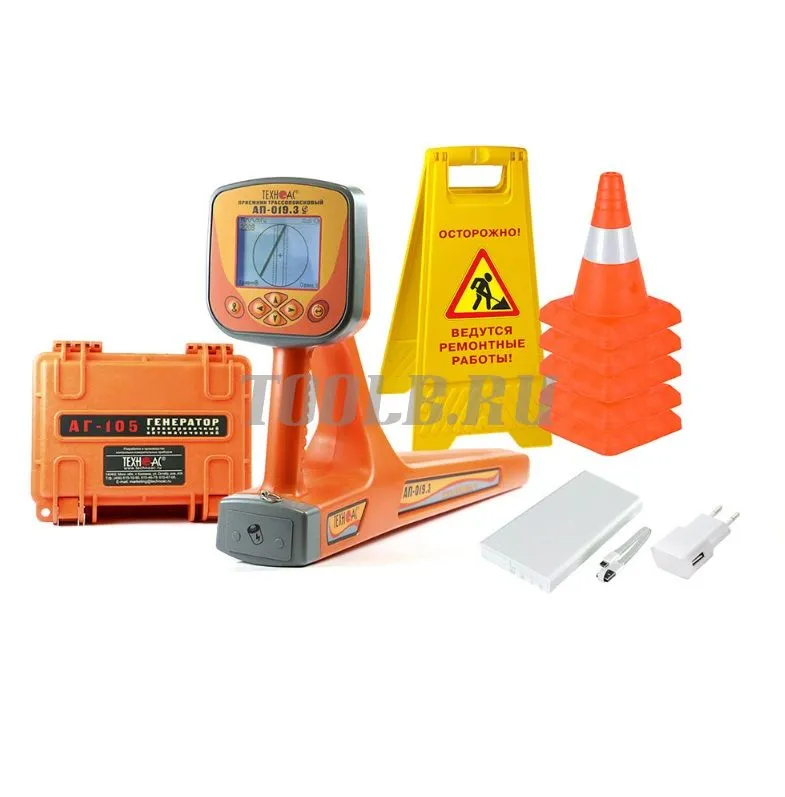

В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.
Встроенный GPSГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Компактный автономный генератор с дисплеем и встроенной индукционной антенной. Выходная мощность генератора до 20 Вт и дальность работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех 3.105Д
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Запись GPSГЛОНАСС координат и составление карт найденных коммуникаций.
- Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

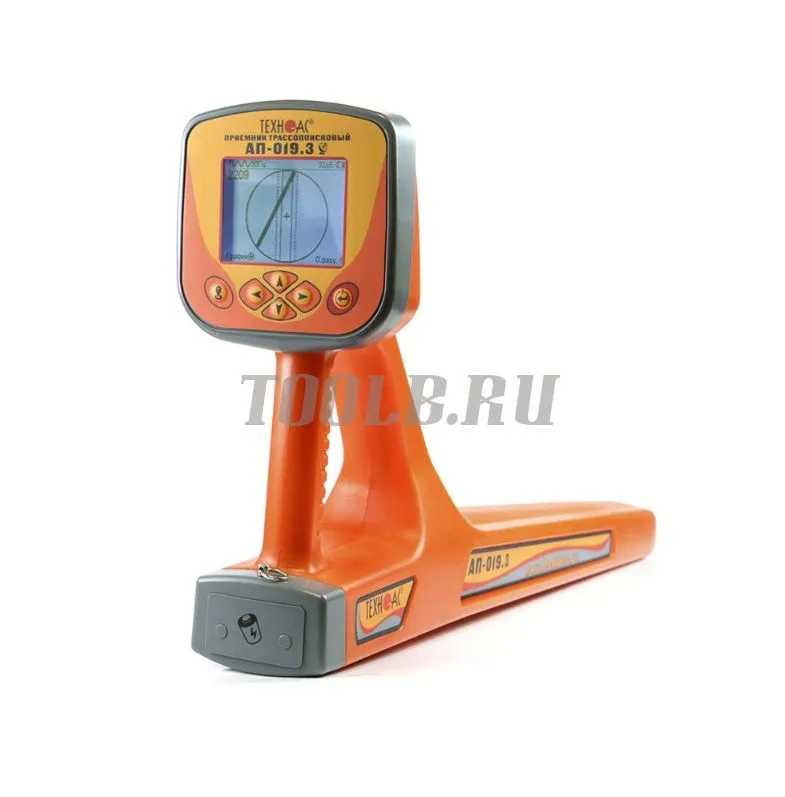

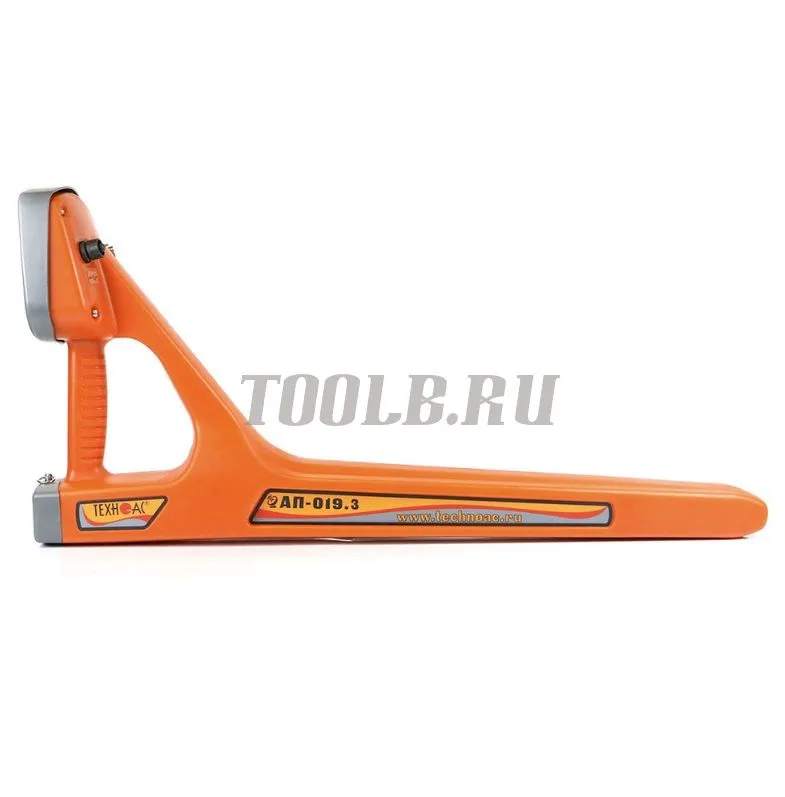

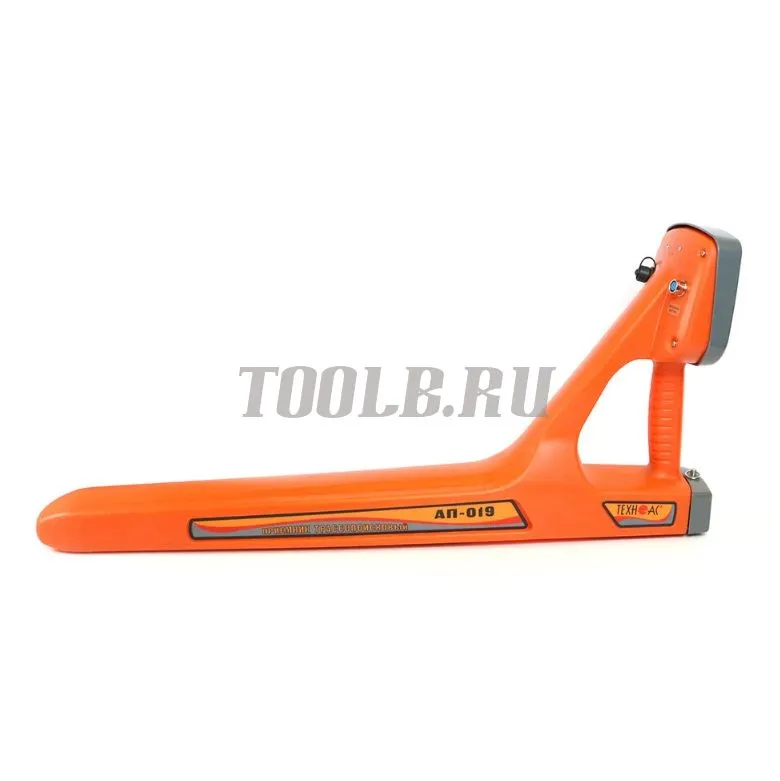

Особенности приемника АП-019.3
- Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный GPSГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
- Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

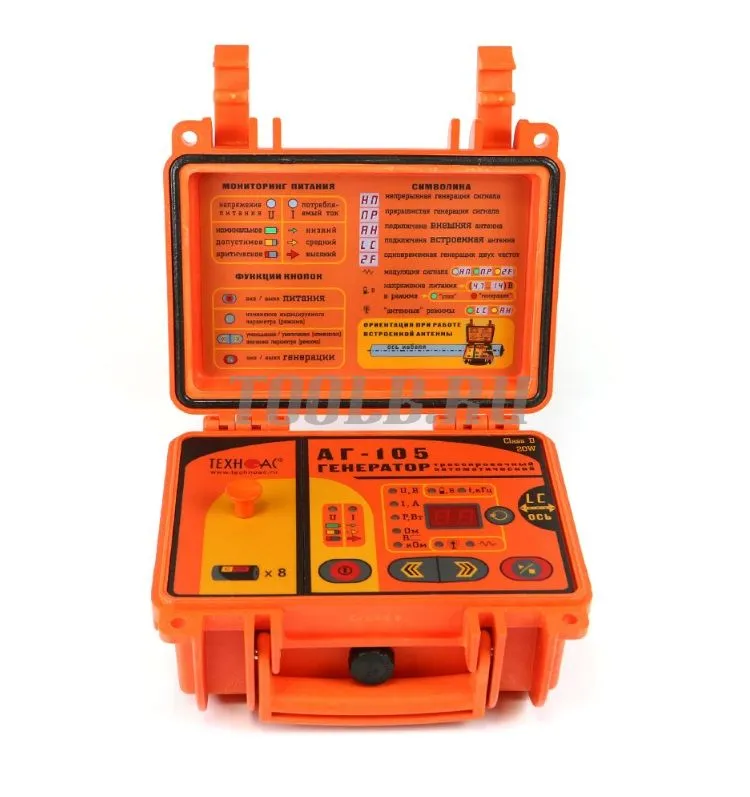

Особенности генератора АГ-105
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Функциональные возможности приемника АП-019.3 в различных режимах работы
Режим «Трасса»
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля
С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панели управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.
Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.
Программа MapProgram
Данная программа предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками (построения трека), сохранения трека в базу данных, а так же в KML- файл и CSV- файл. Все считаные точки сохраняются в базу данных. База данных хранится в папке с исполняемым файлом exe. Имя базы данных «GPSdb».
Для работы с сохраненными в приемнике АП-019.3 данными прибор подключается к компьютеру с помощью кабеля USB.
Системные требования к компьютеру
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
- Оперативная память: 1 GB RAM.
- Место на жестком диске: 300 MB of free space.
Вид окна программы MapProgram
Программа UtilityLoc
Программа UtilityLoc предназначена для приемника АП-019.3 и имеет более широкие функциональные возможности сохранения данных в общедоступных форматах в отличие от программы MapProgram. Пользователи программы получают доступ к ее обновлениям в течение всего срока использования.
Системные требования к компьютеру
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
- Оперативная память: 1 GB RAM.
- Место на жестком диске: 300 MB of free space.
В комплекте с диском вы получаете ключ для активации программы.
Рекомендуемые области применения кабелетрассоискателя Атлет АГ-319К-СКИ
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Технические характеристики трассоискателя с функцией сохранения GPS/ГЛОНАСС Успех 3.105Д Техно-Ас
|
Параметр
|
Значение
|
|
Квазирезонансные частоты фильтров
|
50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
|
|
Диапазон частот «Широкая полоса»
|
0,04…8 кГц
|
|
Частота фильтра в режиме «Зонд»
|
512 Гц
|
|
Диапазон частот «Радио»
|
8…40 кГц
|
|
Динамический диапазон входных сигналов
|
120 дБ
|
|
Количество встроенных датчиков
|
4
|
|
Максимальная чувствительность
(режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц) |
5 мкА на расстоянии 1 м
|
|
Объем памяти модуля GPS
|
2300 «точек»
|
|
Подключаемые внешние датчики
|
КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
|
|
Управление чувствительностью
|
- автоматическое – для 2D отображения «Трасса»;
- полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»; - автоматическое / ручное (по выбору) – для режима «2 частоты» |
|
Определение глубины залегания трассы
|
- 0...10 м;
- автоматически в режиме «Трасса»; - по нажатию кнопки в режиме «Зонд» |
|
Точность определения глубины залегания
|
±5%
|
|
Измерение тока принимаемого сигнала
|
- 0,01...9,99 А;
- автоматически в режиме «Трасса» |
|
Точность определения оси коммуникации, в % от глубины залегания
|
±5%
|
|
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов
|
при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
|
|
Визуальная индикация
|
LCD дисплей, 320х240 пикселей, LED подсветка
|
|
Индицируемые параметры
|
- 2D визуализация положения трассы относительно прибора;
- глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - сила сигнала; - параметры настройки и управления |
|
Звуковая индикация
|
встроенный излучатель:
- синтезированный звук ЧМ; - звуковая индикация нажатия кнопок |
|
Источник питания
|
4…7 В:
- 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция) |
|
Время непрерывной работы от одного комплекта щелочных батарей
|
не менее 20 часов
|
|
Автоматическое отключение питания при бездействии для экономии заряда
|
после 30 минут
|
|
Диапазон температур эксплуатации / хранения
|
-20…+60°С / -30…+60°С
|
|
Степень защиты корпуса
|
IP54
|
|
Габаритные размеры
|
330х140х700 мм
|
|
Масса
|
2,45 кг
|
Характеристики генератора АГ-105
|
Параметр
|
Значение
|
|
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
|
|
|
Нагрузка «клипсы» или «клещи»
|
512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
|
|
«Антенные» режимы
|
8192 «8.2» / 32768 «33»
|
|
Режим работы
|
|
|
«Антенные» режимы
|
встроенная передающая антенна «LC»
|
|
внешняя передающая антенна «АН»
|
|
|
Режим работы
|
|
|
Режимы «модуляции» (сигналы специальной формы)
|
- прерывистый «ПР» (кратковременные посылки сигнала);
- длительность посылки 0,12 сек.; - частота следования посылок 1 Гц |
|
- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц);
- соотношение амплитуд 4/1 (соответственно) |
|
|
Выходные параметры при напряжении питания 12…15 В
|
|
|
Выходной ток, А
|
|
|
Ограниченный программой при ручном повышении, ≥
|
5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»
|
|
3 - при частоте 32768 Гц «33»
|
|
|
Заданный для автоматического согласования, ≥
|
0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»
|
|
0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33»
|
|
|
Максимальное выходное напряжение, В
|
|
|
В зависимости от «модуляции», ≥
|
32 - в двухчастотном режиме модуляции «2F»
|
|
40 - в других режимах
|
|
|
Максимальная выходная мощность, Вт
|
|
|
Ограниченная программой, ≥
|
20 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
|
|
6 - при частоте 32768 Гц «33»
|
|
|
Источники питания
|
|
|
Напряжение питания
|
7…15 В
|
|
Батарейный комплект «тип С×8»
|
8 щелочных («alkaline») элементов 1,5 В «тип С»
|
|
Внешние источники питания (не входят в комплект поставки)
|
- аккумулятор «12 В» (например, автомобильный);
- выходное напряжение 11…14 В при токе не менее 4 А |
|
- сетевой блок питания АГ114М.02.020 (дополнительная принадлежность);
- выходное напряжение 15 В, мощность 60 Вт |
|
|
Время работы («жизненный цикл» зависит от качества батарей)
|
при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт ) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт)
|
|
при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
|
|
|
Функциональные особенности
|
|
|
Автоматическое управление выходной мощностью в процессе генерации
|
пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
|
|
Согласование с нагрузкой
|
автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
- ≥ 0,2А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1А при частотах 8192 Гц «8.2» и 32768 Гц «33» |
|
ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
|
|
|
Варианты подключения к исследуемой коммуникации
|
«контактное» подключение с «возвратом тока через землю»
|
|
«бесконтактное» подключение с применением встроенной передающей антенны «LC»
|
|
|
«бесконтактное» подключение с применением внешней передающей антенны «АН»
|
|
|
«бесконтактное» подключение с применением индукционных передающих «клещей»
|
|
|
Конструктивные параметры
|
|
|
Выходной усилитель мощности
|
