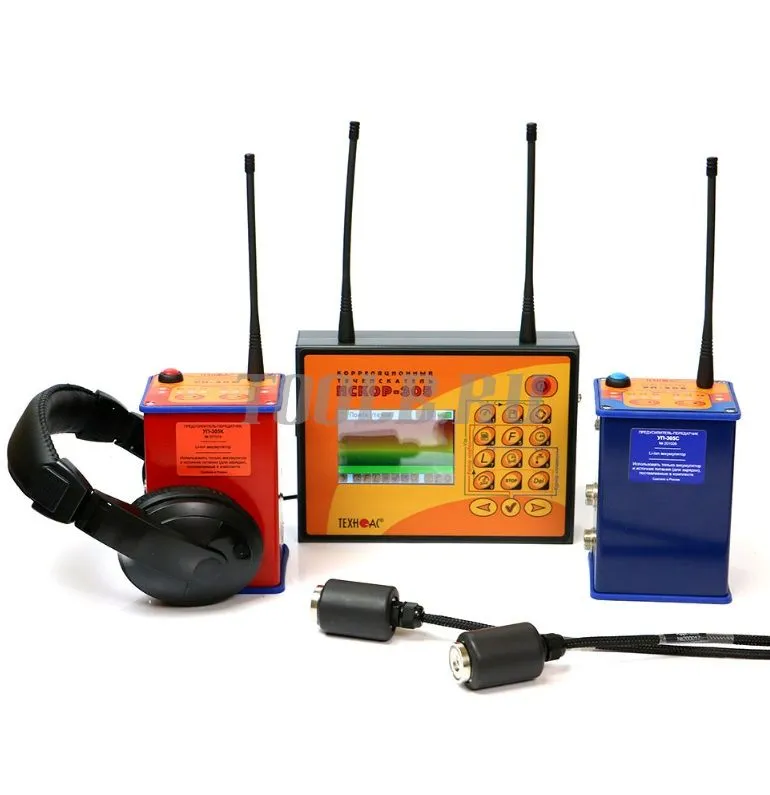

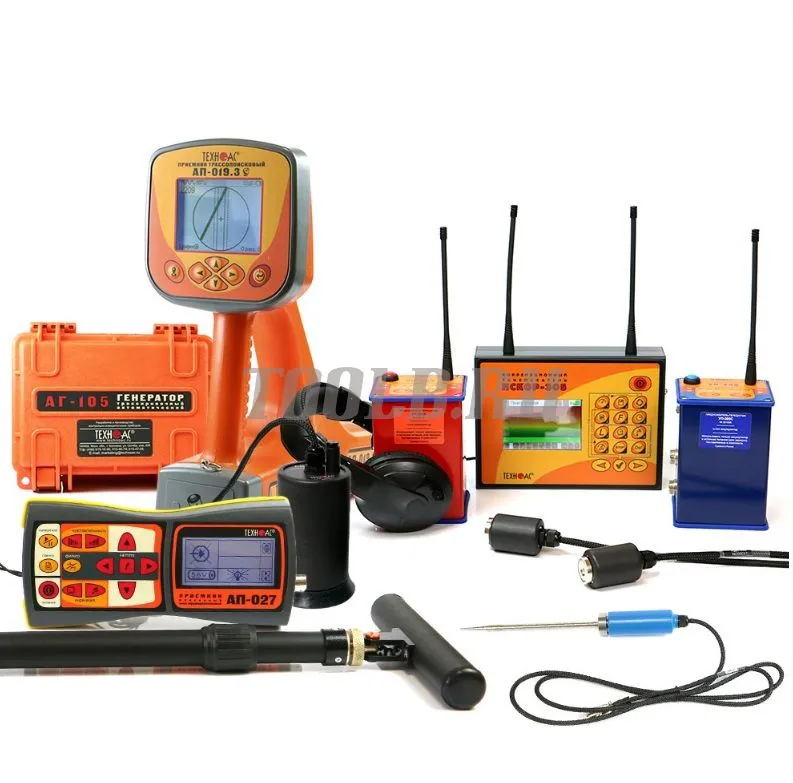

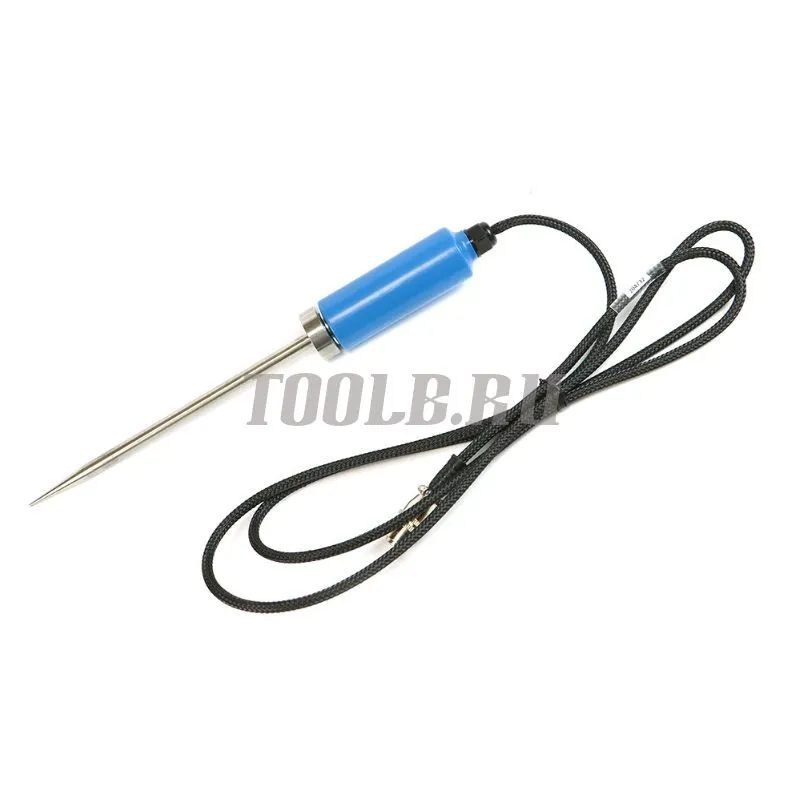

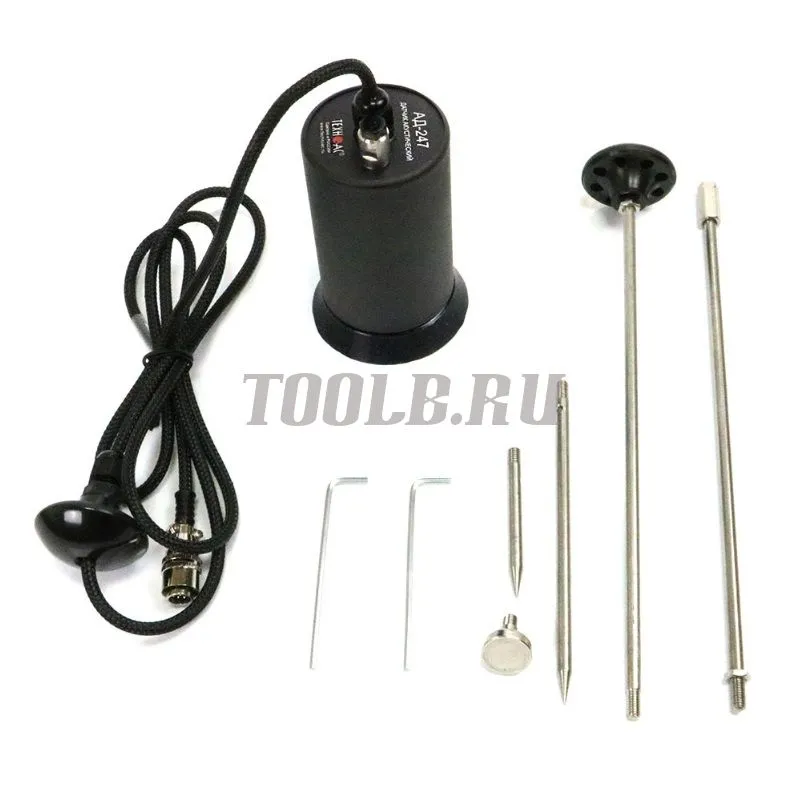

Корреляционный течеискатель Техно-Ас Искор-319КД
Определение корреляционным методом местоположения утечек жидкости из трубопроводов хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
Обзор преимуществ корреляционного течеискателя Искор-319КД Техно-Ас
- Определение корреляционным методом местоположения утечек жидкости из трубопроводов хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
- Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания.
- Встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту.
- Уточнение местам утечки акустическим течеискателем.
- Диагностика запорной арматуры.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Корреляционный течеискатель с двумя радиоканалами.
Выполняемые функции течеискателем Искор-319КД
- Поиск места разгерметизации трубопроводов и несанкционированных врезок корреляционным методом и акустическим методами.
- Поиск и трассировка подземных коммуникаций (трубопроводы, кабельные линии).
- Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания.
- Функция сохранения координат для нанесения на карту.
- Диагностика запорной арматуры.
- Поиск мест повреждения кабелей индукционным и акустическим (совместно с генератором высоковольтных импульсов) методами.
Основные преимущества течеискателя Искор-319КД
- Наличие двух радиоканалов.
- Высокая помехозащищенность, регулируемый фильтр.
- Оперативность и скорость расчетов.
- Ударозащищенные водонепроницаемые датчики.
- Малые габариты и вес.
- Высокая точность определения мест разгерметизации, удобство в эксплуатации.
- Визуальная индикация утечки по графику корреляционной функции.
- Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц).
- Проведение трассировки подземных коммуникаций в активном режиме от генератора.
- Уточнение места утечки акустическим методом в режиме «График».
Применение течеискателя Искор-319КД
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
Рекомендуемые области применения течеискателя Искор-319КД
- Теплосети.
- Водоканал.
- ЖКХ.
- Продуктопроводы.
Технические характеристики корреляционного течеискателя Искор-319КД Техно-Ас
|
Параметр
|
Значение
|
|
Длина диагностируемого участка трубопровода, м
|
от 10 до 1000
|
|
Диаметр трубопровода, мм
|
от 25 до 800
|
|
Давление в трубопроводе, атм
|
не менее 1,5
|
|
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см
|
|
|
- от 10 до 250 м
|
не более ±5
|
|
- от 250 до 500 м
|
не более ±10
|
|
- от 500 до 1000 м
|
не более ±15
|
|
Время построения корреляционной функции при усреднении по 60 измерениям, мин
|
|
|
- от 10 до 250 м
|
не более 3
|
|
- от 250 до 500 м
|
не более 4,5
|
|
- от 500 до 1000 м
|
не более 4,5
|
|
Частоты фильтрации сигнала утечки
|
|
|
- фильтр нижних частот, кГц
|
1,0; 1,5; 2,2
|
|
- фильтр верхних частот, кГц
|
0,3; 0,4; 0,5
|
|
- цифровой фильтр, Гц
|
от 65 до 4500
|
|
Общие данные
|
|
|
Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м
|
не менее 500
|
|
Дисплей
|
графический, TFT, 320х480 точек
|
|
Электропитание
|
встроенные Li-Ion аккумуляторы
|
|
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час
|
не более 6
|
|
Допустимый диапазон температур окружающей среды при эксплуатации, °С
|
от -25 до +45
|
|
Время непрерывной работы, час
|
|
|
- в нормальных условиях
|
не менее 8
|
|
- при пониженной температуре -25°С
|
не менее 6
|
|
Средняя наработка на отказ, час
|
не менее 2000
|
|
Класс защиты от внешних воздействий
|
|
|
- акустического датчика АДК-305
|
IP65
|
|
- предусилителя-передатчика УП-305
|
IP51
|
|
- корреляционного приемника КП-305, источника питания, зарядного устройства
|
IP42
|
|
Габаритные размеры, мм
|
|
|
- акустического датчика АДК-305
|
Ø36, Н=68, Lкабеля=5 м
|
|
- предусилителя-передатчика УП-305
|
135x95x78
|
|
- корреляционного приемника КП-305
|
152x203x51
|
|
Масса, кг
|
|
|
- акустического датчика АДК-305
|
0,3
|
|
- предусилителя-передатчика УП-305
|
0,9
|
|
- корреляционного приемника КП-305
|
1,3
|

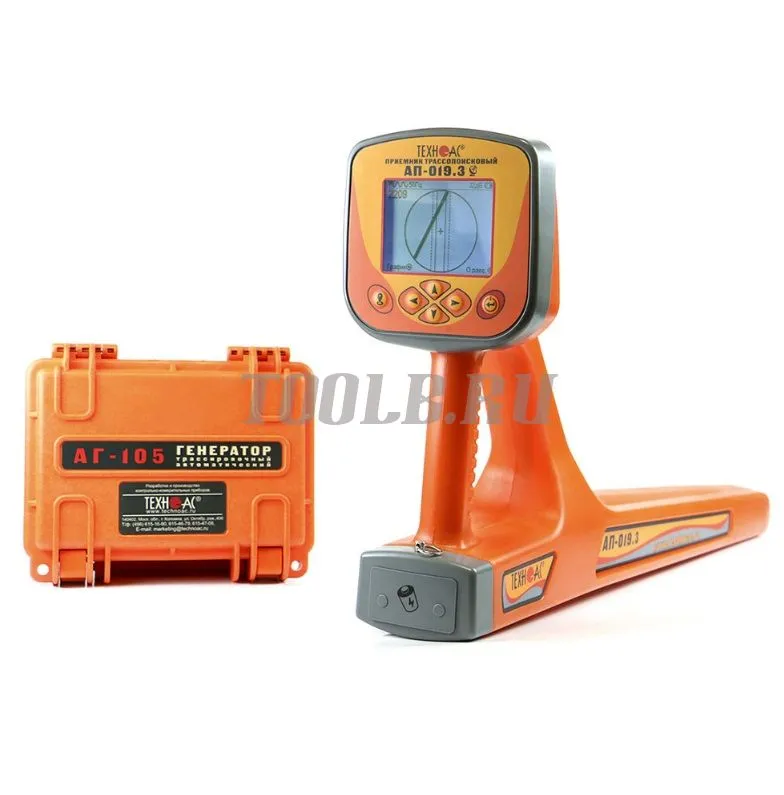

Характеристики приемника АП-019.3
|
Параметр
|
Значение
|
|
Квазирезонансные частоты фильтров
|
50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
|
|
Диапазон частот «Широкая полоса»
|
0,04…8 кГц
|
|
Частота фильтра в режиме «Зонд»
|
512 Гц
|
|
Диапазон частот «Радио»
|
8…40 кГц
|
|
Динамический диапазон входных сигналов
|
120 дБ
|
|
Количество встроенных датчиков
|
4
|
|
Максимальная чувствительность
(Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) |
5 мкА на расстоянии 1 м
|
|
Объем памяти модуля GPS
|
2300 «точек»
|
|
Подключаемые внешние датчики
|
КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
|
|
Управление чувствительностью
|
- автоматическое – для 2D отображения «Трасса»
- полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд» - автоматическое / ручное (по выбору) – для режима «2 частоты» |
|
Определение глубины залегания трассы
|
- 0...10 м
- автоматически в режиме «Трасса» - по нажатию кнопки в режиме «Зонд» |
|
Точность определения глубины залегания
|
±5%
|
|
Измерение тока принимаемого сигнала
|
- 0,01...9,99 А
- автоматически в режиме «Трасса» |
|
Точность определения оси коммуникации, в % от глубины залегания
|
±5%
|
|
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов
|
при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
|
|
Визуальная индикация
|
LCD дисплей, 320х240 пикселей, LED подсветка
|
|
Индицируемые параметры
|
- 2D визуализация положения трассы относительно прибора
- глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления |
|
Звуковая индикация
|
встроенный излучатель:
- синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
|
Источник питания
|
4…7 В:
- 4 элемента тип «С» - внешний аккумулятор (Power Bank - опция) |
|
Время непрерывной работы от одного комплекта щелочных батарей
|
не менее 20 часов
|
|
Автоматическое отключение питания при бездействии для экономии заряда
|
после 30 минут
|
|
Диапазон температур эксплуатации / хранения
|
-20…+60 / -30…+60°С
|
|
Степень защиты корпуса
|
IP54
|
|
Габаритные размеры
|
330х140х700 мм
|
|
Масса
|
2,45 кг
|

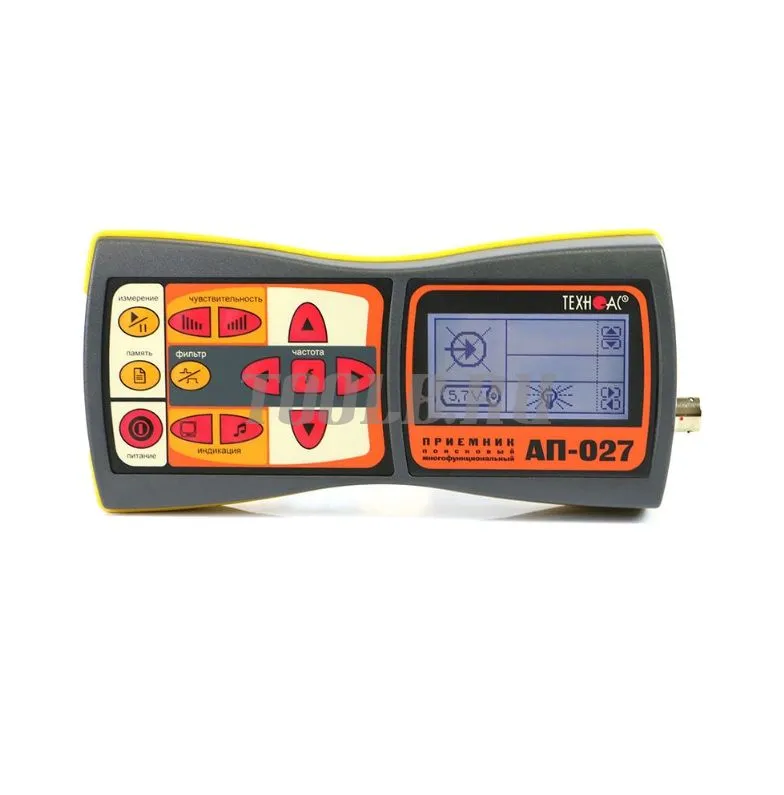

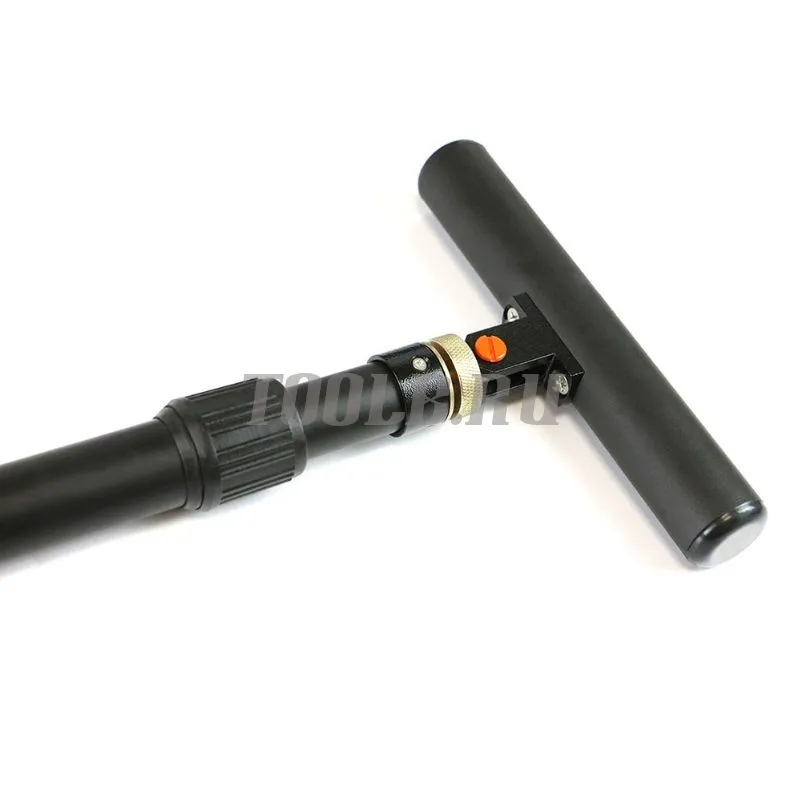

Характеристики приемника АП-027
|
Параметр
|
Датчик ЭМД/ДКИ/ДОДК/КИ
|
Датчик АД
|
|
Вид работы в зависимости от датчика
|
определяется автоматически, при подключении датчика
|
|
|
Вид принимаемого сигнала
|
выбирается оператором как «непрерывный / импульсный»
|
выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
|
|
Частоты переключаемых полосовых фильтров
|
центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц
|
- ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
- ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
|
«Широкая полоса» (частотный диапазон)
|
0,05…8,6 кГц
|
0,09…2,2 кГц
|
|
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала
|
100 dB
|
120 dB
|
|
Визуальная индикация
|
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
|
|
|
Звуковая индикация
|
головные телефоны - натуральный широкополосный или отфильтрованный сигнал
|
|
|
головные телефоны - синтезированный звук ЧМ
|
-
|
|
|
встроенный излучатель - синтезированный звук ЧМ
|
||
|
Питание
|
напряжение 4…7 В - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети или щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.
|
|
