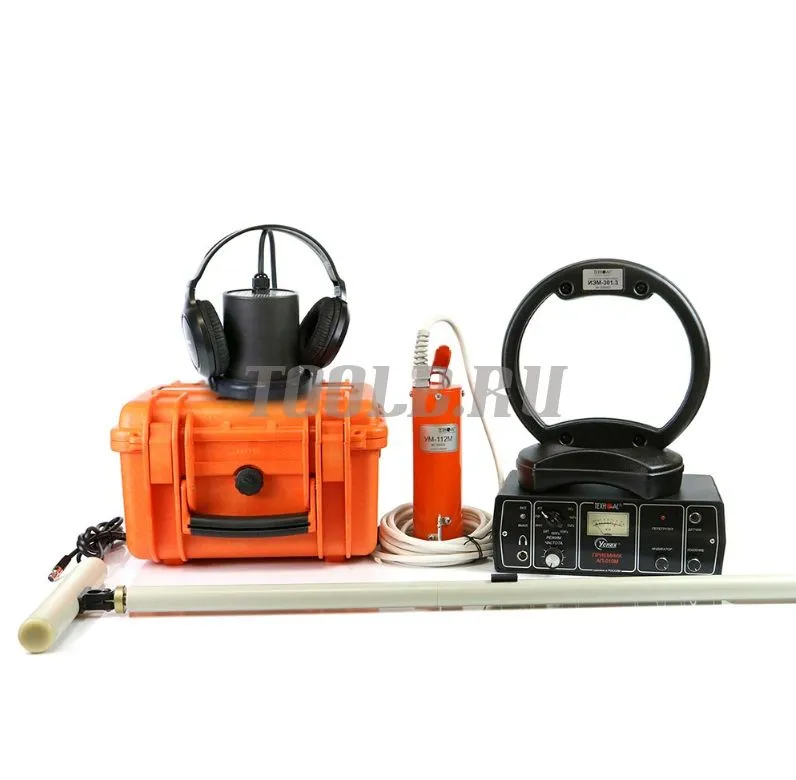

Техно-Ас Атлет ТЭК-120ТУЗ Трассотечеискатель для диагностики неметаллических и металлических трубопроводов
Поиск подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), а также определения глубины их залегания и мест повреждения.
Обзор преимуществ трассотечеискателя для диагностики неметаллических и металлических трубопроводов Атлет ТЭК-120ТУЗ Техно-Ас
Назначение трассотечеискателя Атлет ТЭК-120ТУЗ
- Поиск подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), а также определения глубины их залегания и мест повреждения.
- Определение местоположения силовых кабельных линий индукционным и акустическим методами.
- Трассировка с высокой дальностью и высокоэффективный поиск мест повреждения кабелей.
- Трассировка неметаллических и металлических трубопроводов акустическим методом и поиск утечек из трубопроводов.
- Морозоустойчивый комплект с мощным генератором, решающий задачи на металлических и неметаллических трубопроводах.
Решаемые задачи трассотечеискателем Атлет ТЭК-120ТУЗ
- Трассировка кабеля и определение глубины залегания.
- Поиск места повреждения силового кабеля.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
- Трассировка и контроль изоляции защитных покрытий газопровода.
Особенности приемника АП-010М
- Аналоговый трассопоисковый приемник.
- Стрелочный индикатор уровня сигнала.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры.
- Морозоустойчивый, работа при температурах до -30°С.
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
Особенности генератора АГ-120ТМ
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Рекомендуемые области применения трассотечеискателя Атлет ТЭК-120ТУЗ
- Теплосети.
- Водоканал.
- Газораспределительные сети.
Технические характеристики трассотечеискателя для диагностики неметаллических и металлических трубопроводов Атлет ТЭК-120ТУЗ Техно-Ас
|
Параметр
|
Значение
|
|
Девять режимов работы на 26 частотных диапазонах, Гц
|
50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап.), «ПФ» (10 диап.)
|
|
Общий коэффициент усиления по звуковому тракту, дБ
|
35
|
|
Напряжение питания, В
Тип элементов питания |
9+1-2,5
6 х 1,5 В (батареи типа С) |
|
Мощность, подводимая к головным телефонам, мВт
|
100
|
|
Потребляемая мощность, не более, Вт
|
0,9
|
|
Габаритные размеры прибора, не более, мм
|
250х90х147
|
|
Масса, не более, кг
|
1,5
|
Характеристики генератора АГ-120ТМ
|
Параметр
|
Значение
|
|
Частоты синусоидального сигнала, Гц
|
|
|
Частоты f1, f2, f3 («постоянные»)
|
200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
|
Частота f1 («временная»)
|
200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания |
|
Режимы генерации
|
|
|
Режим 1
|
непрерывный «НП»
|
|
Режим 2
|
кратковременные посылки «ПР» (прерывистый):
- длительность импульса - 100 мс; - частота следования импульсов - 1 Гц |
|
Режим 3
|
двухчастотный «2F» (одновременная генерация):
- первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 |
|
Режим 4
|
генерация ударных импульсов «УР» (ударный режим):
- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
|
Выходные параметры синусоидальной генерации
|
|
|
Выходной ток, А
|
|
|
Максимальный в ручном режиме:
|
|
|
- непрерывная и двухчастотная генерация
|
10
|
|
- кратковременные посылки
|
15
|
|
Задаваемый для автосогласования
|
десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
|
|
Максимальное выходное напряжение, В
|
|
|
При автономном питании
|
220 (180 при «2F»)
|
|
С добавлением внешнего аккумулятора 12 В
|
330 (260 при «2F»)
|
|
При питании от сетевого блока
|
110 (90 при «2F»)
|
|
Максимальная выходная мощность, Вт
|
|
|
При автономном питании или от внешнего аккумулятора 21 В
|
150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
|
|
С добавлением внешнего аккумулятора 12 В
|
200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
|
|
От сетевого блока (СБП)
|
100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F»
|
|
ПРИМЕЧАНИЕ
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ |
|
|
Допустимое сопротивление нагрузки
|
- любое (0…∞);
- ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках |
|
Согласование с нагрузкой
|
- автоматическое, обеспечивающее достижение заданного тока в нагрузке;
- ручное (кнопками "Вверх" или "Вниз") |
|
Источники питания
|
|
|
Встроенный аккумуляторный комплект
|
два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
|
|
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
|
|
|
Непрерывная и двухчастотная генерация
|
1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)
4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
|
Импульсные посылки одной частоты
|
11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)
25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
|
Генерация ударных импульсов с максимальной частотой 80 уд./мин.
|
25 (при силе удара «С2» автономно или «С3» с доп. акк.)
62 (при силе удара «С1» автономно) |
|
Время зарядки полностью разряженных автономных аккумуляторов не более, ч
|
8
|
|
Сетевой блок для работы или зарядки аккумуляторов
|
выходное напряжение 15 В, выходной ток 15 А max
|
|
Допустимые внешние аккумуляторы
|
11...14 В / 22...28 В
|
|
Функциональные особенности
|
|
|
Автоматические функции
|
- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);
- автосогласование (достижение заданного тока в нагрузке); - автоматический «интеллектуальный» выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.) |
|
Автоматические выключения генерации (зарядки)
|
- при разряде аккумуляторов ниже допустимой нормы;
- при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
|
Типы подключаемых нагрузок при генерации «SIN»
|
- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
|
Конструктивные параметры
|
|
|
Выходной усилитель мощности
|
импульсный, CLASS D(BD), КПД > 80%
|
|
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)
|
- все питающие напряжения;
- режимы и установки; - ресурс питания; - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
|
Управление
|
девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс
|
|
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006
|
класс А
|
|
Допустимый диапазон температур окружающей среды при эксплуатации
|
-30…+45ºС
|
|
Степень защиты корпуса
|
IP54
|
|
Габаритные размеры электронного блока (кейса), не более, мм
|
305х270х191
|
|
Вес электронного блока, не более, кг
|
14,5
|
Характеристики акустического датчика АД-240
|
Параметр
|
Значение
|
|
Габаритные размеры прибора, не более, мм
|
60х130
|
|
Масса, не более, кг
|
0,95
|
Характеристики электромагнитного датчика ЭМД-227М
|
Параметр
|
Значение
|
|
Тип преобразователя
|
резонансная ферритовая магнитная антенна
|
|
Частота резонанса, Гц
|
8928, 1024, 512
|
|
Тип питания
|
от приемника
|
|
Коммутация резонанса
|
принудительная (управляется приемником)
|
Характеристики индукционной антенны ИЭМ-301.2
|
Параметр
|
Значение
|
|
Максимальная мощность, подводимая к «рамке», не более Вт
|
10
|
|
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом
|
36
|
|
Тип корпуса
|
пластмассовый, герметичный
|
Характеристики ударного механизма УМ-112М
|
Параметр
|
Значение
|
|
Рабочее положение крепления ударного механизма на трубу: - допустимое - оптимальное для максимальной дальнос |
