Техно-Ас Атлет АГ-319К-СКИ Кабелетрассоискатель
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов), а также возможностью поиска мест повреждения внешней изоляции коммуникации.
Обзор преимуществ кабелетрассоискателя Атлет AГ-319К-СКИ Техно-Ас
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов), а также возможностью поиска мест повреждения внешней изоляции коммуникации.

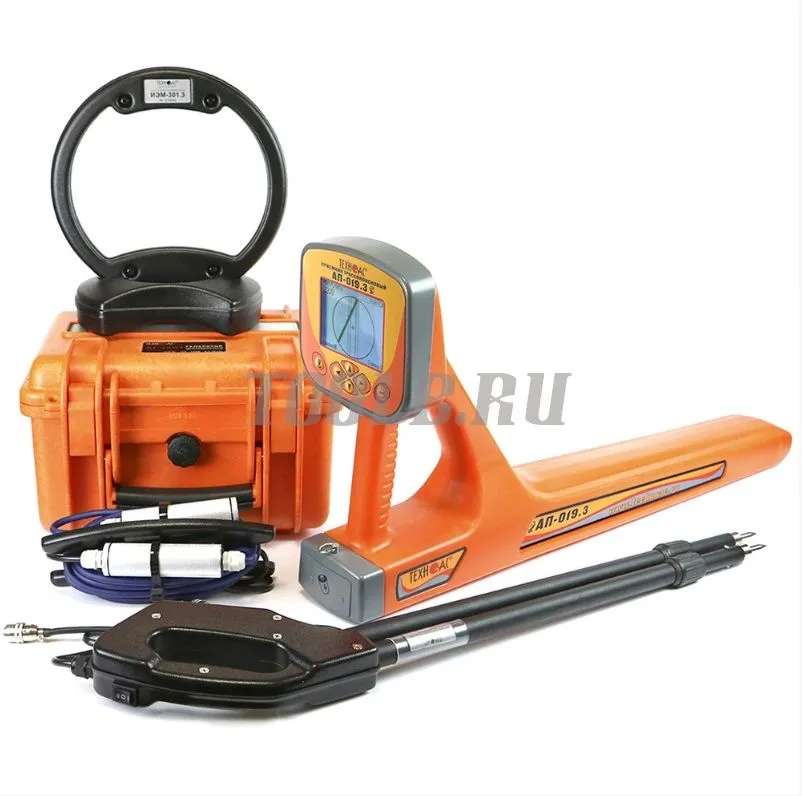

В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.
Встроенный GPSГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение кабелетрассоискателя Атлет АГ-319К-СКИ
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Поиск мест повреждения внешней изоляции коммуникации (трубопровода, кабеля).
- Запись GPSГЛОНАСС координат и составление карт найденных коммуникаций.
- Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

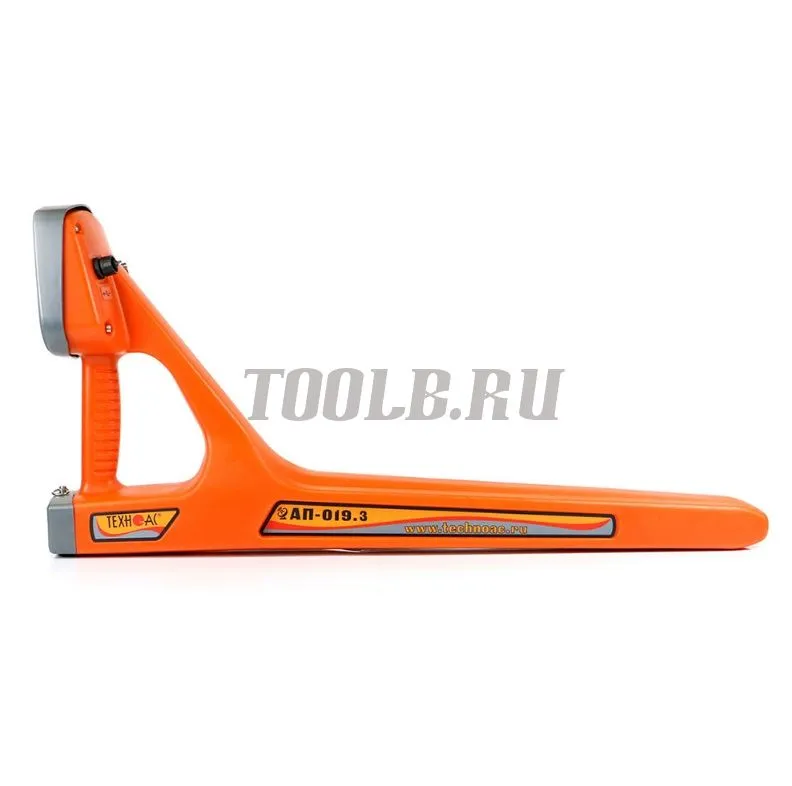

Особенности приемника АП-019.3
- Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный GPSГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
- Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

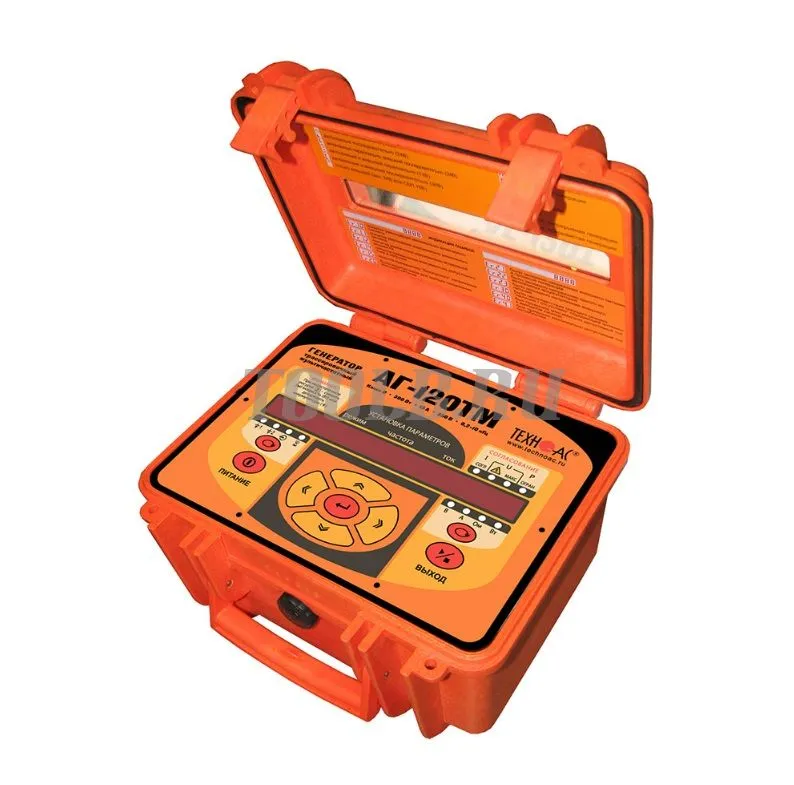

Особенности генератора АГ-120ТМ
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Функциональные возможности приемника АП-019.3 в различных режимах работы
Режим «Трасса»
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля
С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панели управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.
Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.
Программа MapProgram
Данная программа предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками (построения трека), сохранения трека в базу данных, а так же в KML- файл и CSV- файл. Все считаные точки сохраняются в базу данных. База данных хранится в папке с исполняемым файлом exe. Имя базы данных «GPSdb».
Для работы с сохраненными в приемнике АП-019.3 данными прибор подключается к компьютеру с помощью кабеля USB.
Системные требования к компьютеру
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
- Оперативная память: 1 GB RAM.
- Место на жестком диске: 300 MB of free space.
Вид окна программы MapProgram
Программа UtilityLoc
Программа UtilityLoc предназначена для приемника АП-019.3 и имеет более широкие функциональные возможности сохранения данных в общедоступных форматах в отличие от программы MapProgram. Пользователи программы получают доступ к ее обновлениям в течение всего срока использования.
Системные требования к компьютеру
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
- Оперативная память: 1 GB RAM.
- Место на жестком диске: 300 MB of free space.
В комплекте с диском вы получаете ключ для активации программы.
Рекомендуемые области применения кабелетрассоискателя Атлет АГ-319К-СКИ
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Технические характеристики кабелетрассоискателя Атлет AГ-319К-СКИ Техно-Ас
|
Параметр
|
Значение
|
|
Квазирезонансные частоты фильтров
|
50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
|
|
Диапазон частот «Широкая полоса»
|
0,04…8 кГц
|
|
Частота фильтра в режиме «Зонд»
|
512 Гц
|
|
Диапазон частот «Радио»
|
8…40 кГц
|
|
Динамический диапазон входных сигналов
|
120 дБ
|
|
Количество встроенных датчиков
|
4
|
|
Максимальная чувствительность
(режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц) |
5 мкА на расстоянии 1 м
|
|
Объем памяти модуля GPS
|
2300 «точек»
|
|

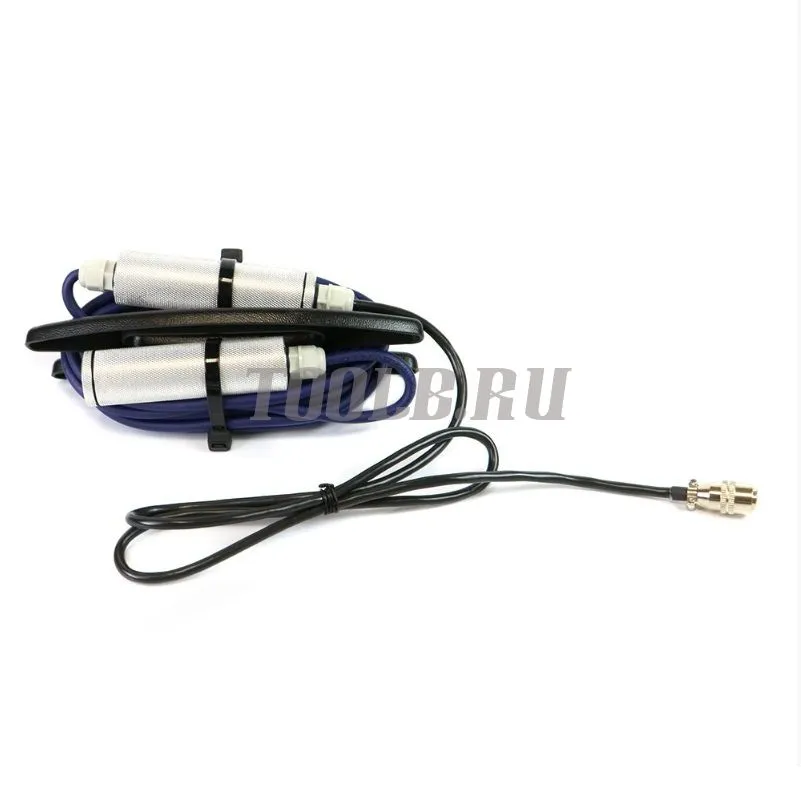

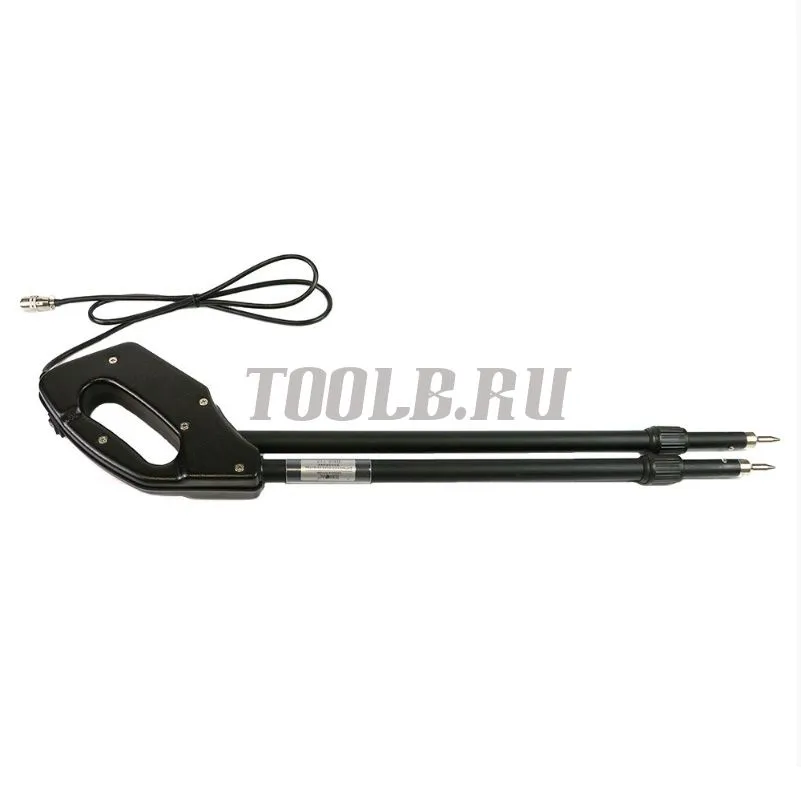

Подключаемые внешние датчики
|
КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
|
|
Управление чувствительностью
|
- автоматическое – для 2D отображения «Трасса»;
- полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»; - автоматическое / ручное (по выбору) – для режима «2 частоты» |
|
Определение глубины залегания трассы
|
- 0...10 м;
- автоматически в режиме «Трасса»; - по нажатию кнопки в режиме «Зонд» |
|
Точность определения глубины залегания
|
±5%
|
|
Измерение тока принимаемого сигнала
|
- 0,01...9,99 А;
- автоматически в режиме «Трасса» |
|
Точность определения оси коммуникации, в % от глубины залегания
|
±5%
|
|
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов
|
при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
|
|
Визуальная индикация
|
LCD дисплей, 320х240 пикселей, LED подсветка
|
|
Индицируемые параметры
|
- 2D визуализация положения трассы относительно прибора;
- глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - сила сигнала; - параметры настройки и управления |
|
Звуковая индикация
|
встроенный излучатель:
- синтезированный звук ЧМ; - звуковая индикация нажатия кнопок |
|
Источник питания
|
4…7 В:
- 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция) |
|
Время непрерывной работы от одного комплекта щелочных батарей
|
не менее 20 часов
|
|
Автоматическое отключение питания при бездействии для экономии заряда
|
после 30 минут
|
|
Диапазон температур эксплуатации / хранения
|
-20…+60°С / -30…+60°С
|
|
Степень защиты корпуса
|
IP54
|
|
Габаритные размеры
|
330х140х700 мм
|
|
Масса
|
2,45 кг
|
Характеристики генератора АГ-120ТМ
|
Параметр
|
Значение
|
|
Частоты синусоидального сигнала, Гц
|
|
|
Частоты f1, f2, f3 («постоянные»)
|
200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
|
Частота f1 («временная»)
|
200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания |
|
Режимы генерации
|
|
|
Режим 1
|
непрерывный «НП»
|
|
Режим 2
|
кратковременные посылки «ПР» (прерывистый):
- длительность импульса - 100 мс; - частота следования импульсов - 1 Гц |
|
Режим 3
|
двухчастотный «2F» (одновременная генерация):
- первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 |
|
Режим 4
|
генерация ударных импульсов «УР» (ударный режим):
- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
|
Выходные параметры синусоидальной генерации
|
|
|
Выходной ток, А
|
|
|
Максимальный в ручном режиме:
|
|
|
- непрерывная и двухчастотная генерация
|
10
|
|
- кратковременные посылки
|
15
|
|
Задаваемый для автосогласования
|
десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
|
|
Максимальное выходное напряжение, В
|
|
|
При автономном питании
|
220 (180 при «2F»)
|
|
С добавлением внешнего аккумулятора 12 В
|
330 (260 при «2F»)
|
|
При питании от сетевого блока
|
110 (90 при «2F»)
|
|
Максимальная выходная мощность, Вт
|
|
|
При автономном питании или от внешнего аккумулятора 21 В
|
150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
|
|
С добавлением внешнего аккумулятора 12 В
|
200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
|
|
От сетевого блока (СБП)
|
100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F»
|
|
ПРИМЕЧАНИЕ
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ |
|
|
Допустимое сопротивление нагрузки
|
- любое (0…∞);
- ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках |
|
Согласование с нагрузкой
|
- автоматическое, обеспечивающее достижение заданного тока в нагрузке;
- ручное (кнопками "Вверх" или "Вниз") |
|
Источники питания
|
|
|
Встроенный аккумуляторный комплект
|
два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
|
|
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
|
|
|
Непрерывная и двухчастотная генерация
|
1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/1 |
