Техно-Ас Атлет 4.120Д Кабелетрассоискатель с цветным экраном
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов). В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем.
Обзор преимуществ кабелетрассоискателя с цветным экраном Атлет 4.120Д Техно-Ас
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

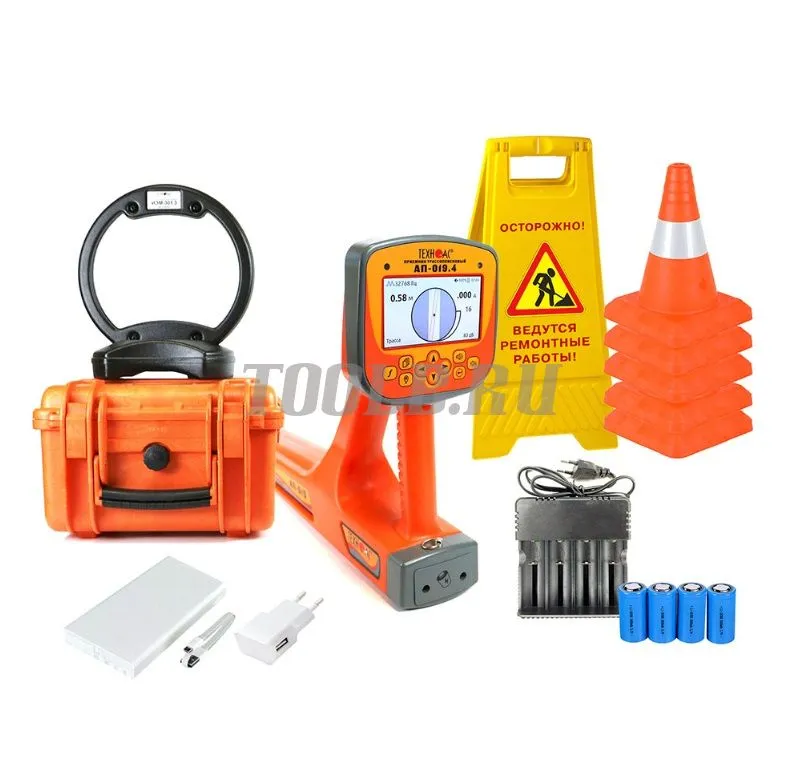

В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.
Назначение кабелетрассоискателя Атлет 4.120Д
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.

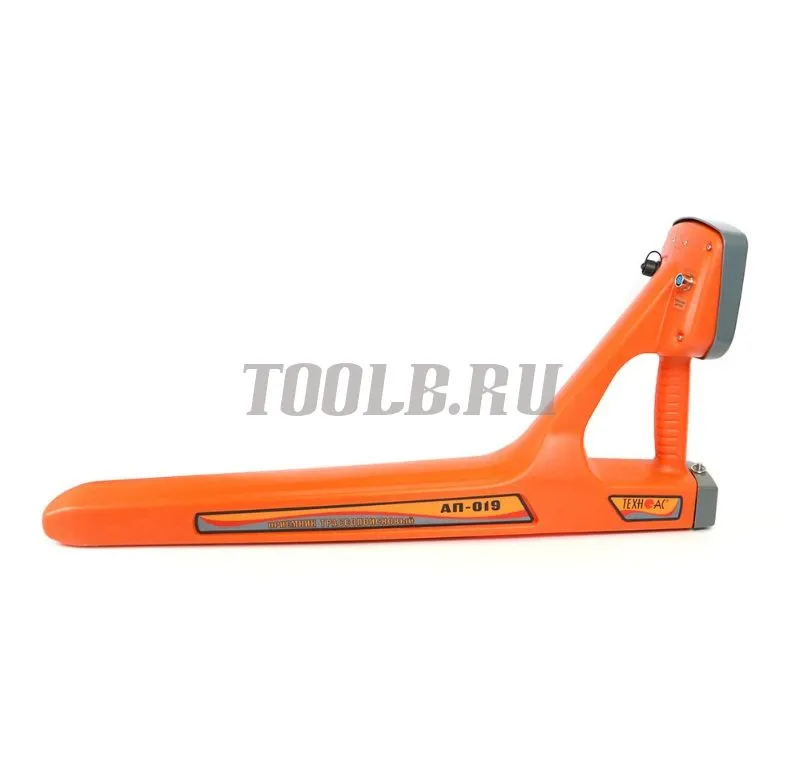

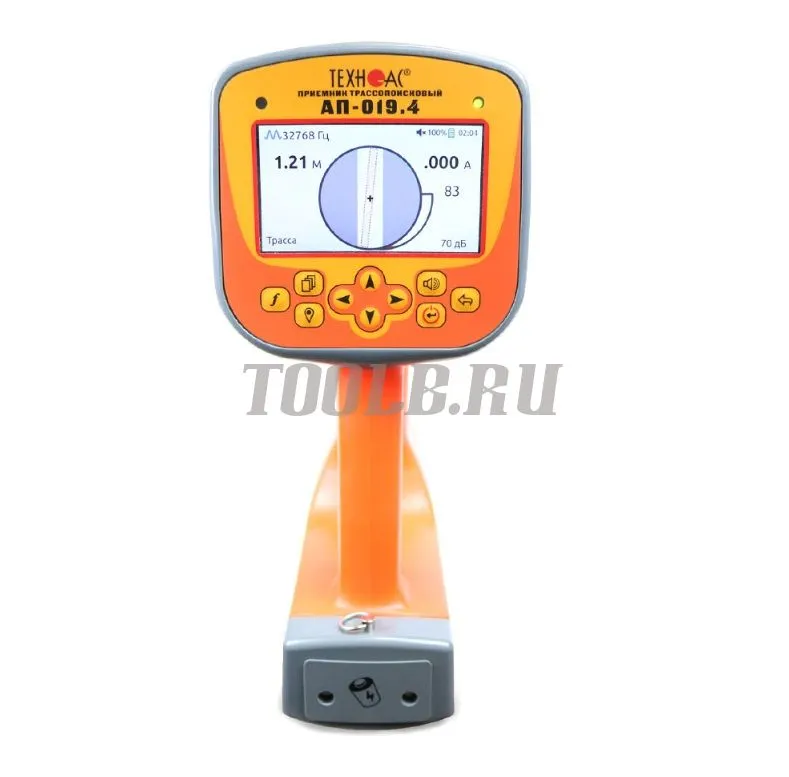

Особенности приемника АП-019.4
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Температура эксплуатации от -30 до +60°С.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank.

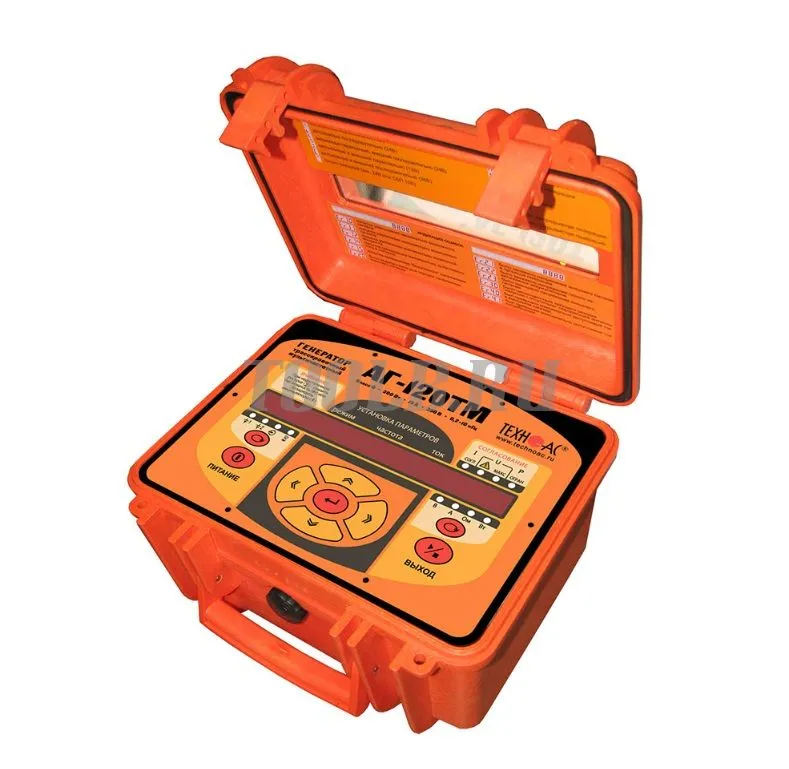

Особенности генератора АГ-120ТМ
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Режимы индикации приемника АП-019.4
Режим «Трасса»
Режим «Ноль»
Режим «Пик»
Режим «График Макс.»
Режим «График Мин.»
Режим «Мин./Макс.»
Режим «2F 1024/2048»
Рекомендуемые области применения кабелетрассоискателя Атлет 4.120Д
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Технические характеристики кабелетрассоискателя с цветным экраном Атлет 4.120Д Техно-Ас
|
Параметр
|
Значение
|
|
Частоты фильтров
|
50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
|
|
Диапазон частот «Широкая полоса»
|
0,05…7,00 кГц;
7,00…14,00 кГц |
|
Диапазон частот «Две частоты»
|
1024 / 2048 Гц
|
|
Динамический диапазон входных сигналов
|
140 дБ
|
|
Количество встроенных датчиков
|
5
|
|
Максимальная чувствительность (33 кГц)
|
5 мкА на расстоянии 1 м
|
|
Подключаемые внешние датчики
|
ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства «ТЕХНО-АС»
|
|
Управление чувствительностью (усилением сигнала)
|
- полуавтоматическое / ручное (по выбору);
- автоматическое для режима «Трасса» |
|
Определение глубины залегания коммуникации
|
- 0,01....30,00 м;
- автоматически в режиме «Трасса» |
|
Точность определения глубины залегания
|
±5 см при глубине до 1 м,
±5% при глубине свыше 1 м |
|
Измерение «сигнального» тока в коммуникации
|
- 0,001....50,00 А;
- автоматически в режиме «Трасса» |
|
Точность определения оси коммуникации
|
±5 см при глубине до 1 м,
±5% от глубины залегания при глубине свыше 1 м |
|
Работа с импульсными сигналами
|
при работе с генераторами «ТЕХНО-АС»
|
|
Визуальная индикация
|
цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
|
|
Режимы индикации
|
«Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»
|
|
Звуковая индикация
|
- синтезированный звук с ЧМ;
- звуковая индикация нажатия кнопок |
|
Источник питания
|
- 4 Li-ion батареи 3,7 В, 3200 мАч;
- внешний аккумулятор (Power Bank) |
|
Режим «Сон»
|
0…23 час 59 мин
|
|
Время непрерывной работы от одного комплекта Li-ion батарей
|
не менее 8 часов при яркости экрана
|
|
Диапазон температур эксплуатации / хранения
|
-30…+60°С / -30…+60°С
|
|
Степень защиты корпуса
|
IP54
|
|
Габаритные размеры
|
330х140х700 мм
|
|
Вес, не более
|
2,45 кг
|
Характеристики генератора АГ-120ТМ
|
Параметр
|
Значение
|
|
Частоты синусоидального сигнала, Гц
|
|
|
Частоты f1, f2, f3 («постоянные»)
|
200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
|
Частота f1 («временная»)
|
200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания |
|
Режимы генерации
|
|
|
Режим 1
|
непрерывный «НП»
|
|
Режим 2
|
кратковременные посылки «ПР» (прерывистый):
- длительность импульса - 100 мс; - частота следования импульсов - 1 Гц |
|
Режим 3
|
двухчастотный «2F» (одновременная генерация):
- первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 |
|
Режим 4
|
генерация ударных импульсов «УР» (ударный режим):
- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
|
Выходные параметры синусоидальной генерации
|
|
|
Выходной ток, А
|
|
|
Максимальный в ручном режиме:
|
|
|
- непрерывная и двухчастотная генерация
|
10
|
|
- кратковременные посылки
|
15
|
|
Задаваемый для автосогласования
|
десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
|
|
Максимальное выходное напряжение, В
|
|
|
При автономном питании
|
220 (180 при «2F»)
|
|
С добавлением внешнего аккумулятора 12 В
|
330 (260 при «2F»)
|
|
При питании от сетевого блока
|
110 (90 при «2F»)
|
|
Максимальная выходная мощность, Вт
|
|
|
При автономном питании или от внешнего аккумулятора 21 В
|
150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
|
|
С добавлением внешнего аккумулятора 12 В
|
200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
|
|
От сетевого блока (СБП)
|
100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F»
|
|
ПРИМЕЧАНИЕ
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ |
|
|
Допустимое сопротивление нагрузки
|
- любое (0…∞);
- ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках |
|
Согласование с нагрузкой
|
- автоматическое, обеспечивающее достижение заданного тока в нагрузке;
- ручное (кнопками "Вверх" или "Вниз") |
|
Источники питания
|
|
|
Встроенный аккумуляторный комплект
|
два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
|
|
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
|
|
|
Непрерывная и двухчастотная генерация
|
1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)
4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
|
Импульсные посылки одной частоты
|
11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)
25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
|
Генерация ударных импульсов с максимальной частотой 80 уд./мин.
|
25 (при силе удара «С2» автономно или «С3» с доп. акк.)
62 (при силе удара «С1» автономно) |
|
Время зарядки полностью разряженных автономных аккумуляторов не более, ч
|
8
|
|
Сетевой блок для работы или зарядки аккумуляторов
|
выходное напряжение 15 В, выходной ток 15 А max
|
|
Допустимые внешние аккумуляторы
|
11...14 В / 22...28 В
|
|
Функциональные особенности
|
|
|
Автоматические функции
|
- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);
- автосогласование (достижение заданного тока в нагрузке); - автоматический «интеллектуальный» выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.) |
|
Автоматические выключения генерации (зарядки)
|
- при разряде аккумуляторов ниже допустимой нормы;
- при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
|
Типы подключаемых нагрузок при генерации «SIN»
|
- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
|
Конструктивные параметры
|
|
|
Выходной усилитель мощности
|
импульсный, CLASS D(BD), КПД > 80%
|
|
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)
|
- все питающие напряжения;
- режимы и установки; - ресурс питания; - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
|
Управление
|
девятикнопочная клавиатур |
