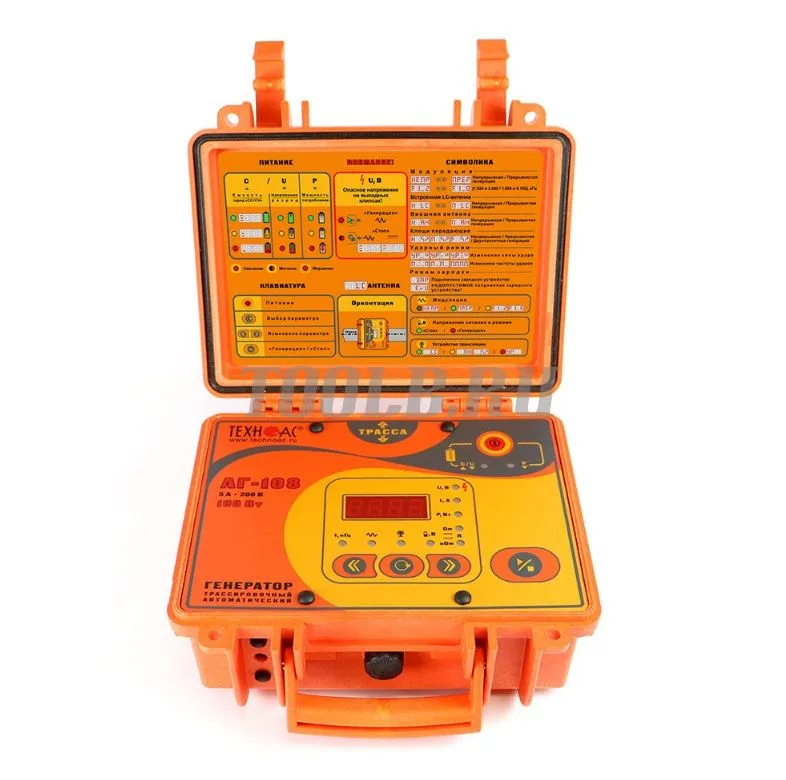

Техно-Ас АГ-108 Генератор трассировочный
Генератор предназначен для создания распространяющихся сигналов (колебаний) в скрытых коммуникациях при активных методах трассопоиска (электромагнитном и акустическом) и дефектопоиске.
Обзор преимуществ трассировочного генератора АГ-108 Техно-Ас
Генератор предназначен для создания распространяющихся сигналов (колебаний) в скрытых коммуникациях при активных методах трассопоиска (электромагнитном и акустическом) и дефектопоиске.
Особенности генератора АГ-108
Прибор генерирует синусоидальный ток для трассировки кабелей и металлических трубопроводов при электромагнитном методе трассопоиска, двухчастотные сигналы для дефектоскопии и определения направления тока, импульсы управления ударным механизмом при акустическом методе трассопоиска (трассировка металлических и НЕМЕТАЛЛИЧЕСКИХ трубопроводов).
Генератор имеет встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
Главной отличительной особенностью являются небольшие масса (не более 3,8 кг) и габариты устройства (250х220х120 мм) при высоких выходных параметрах:
- мощность в непрерывном режиме работы - 50 Вт;
- мощность в прерывистом режиме работы - 100 Вт;
- напряжение - 200 В;
- ток - 5 А.
В генераторе реализованы:
- частоты генерации синусоидальной формы: 512 Гц, 1024 Гц, 8192 Гц и 33 кГц;
- непрерывный, импульсный и двухчастотные режимы генерации: «1 кГц и 2 кГц», «1 кГц и 8 кГц»);
- ударный режим - генерация импульсов управления ударным механизмом;
- встроенная передающая антенна, работающая на частотах 8192 Гц и 33 кГц;
- возможность подключения внешней передающей антенны и индукционных клещей;
- цифровой четырехразрядный индикатор, отображающий значения параметров и режимов и реализующий «МУЛЬТИМЕТР» выходных параметров: ток, мощность, напряжение, сопротивление нагрузки;

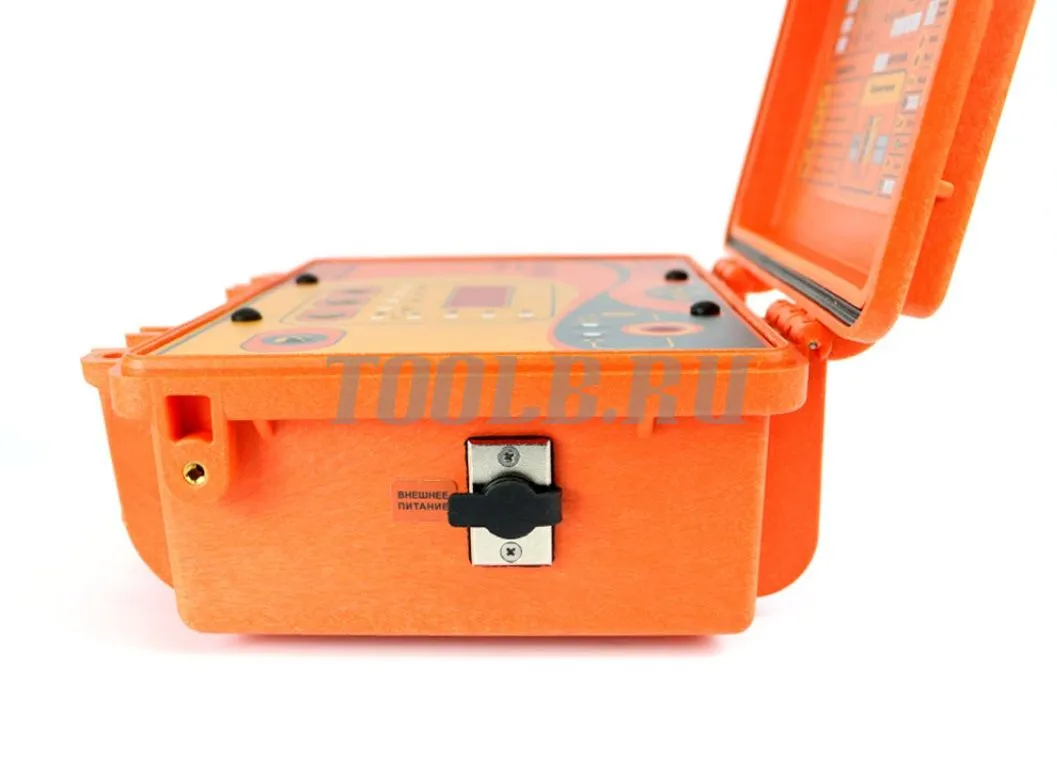

- возможность работы от внешнего аккумулятора или от сети ~220 В.
Степень защиты корпуса IP65, допустимый диапазон температур окружающей среды при эксплуатации от -30 до +60°С.
Высокая надежность обеспечивается реализацией защиты от всевозможных недопустимых факторов:
- превышение допустимого напряжения внешнего питания >15,7 В (включается кратковременное аудиовизуальное оповещение, и происходит автовыключение);
- наличие в режиме «стоп» на выходе генератора «потенциально вредоносного» напряжения (включается аудиовизуальное оповещение, и блокируются все выходные устройства прибора кроме «вольтметра»);
- достижение на выходе генератора напряжения «порога безопасности» 42 В (включается специальная «тревожная» аудиовизуальная сигнализация и автосогласование прерывается до специального разрешения «от оператора»);
- «короткое замыкание» на выходе (в процессе автосогласования происходит автовыключение, а в «установившемся режиме» - повторное автосогласование);
- напряжение на выходе при отсутствии генерации (мигает индикатор «U, В», звучит «тревожный» сигнал «сирена», генерация блокируется).
Технические характеристики трассировочного генератора АГ-108 Техно-Ас
|
Параметр
|
Значение
|
|
Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05%
|
|
|
Нагрузка «кабель выходной» или «клещи»
|
512 / 1024 / 8192 / 32768
|
|
«Антенные» режимы
|
8192 / 32768 для «LC» или 8192 для «AH»
|
|
Режимы работы
|
|
|
«Антенные» режимы
|
встроенная передающая антенна «LC»
|
|
внешняя индукционная передающая антенна «АН»
|
|
|
Режимы «модуляции» (сигналы специальной формы)
|
- прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала);
- длительность посылки 0,1 сек.; - частота следования посылок 1 Гц |
|
- двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц);
- соотношение амплитуд 2/1 (соответственно) |
|
|
- двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц);
- соотношение амплитуд 4/1 (соответственно) |
|
|
«Ударный» режим
|
- «УР» - генерация импульсов управления ударным механизмом;
- три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин. |
|
Выходной ток, А
|
|
|
Ограниченный программой при ручном повышении, ≥
|
5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»
|
|
3 – при частоте 32768 Гц
|
|
|
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥
|
0,1 - всегда при включении питания
|
|
Максимальное выходное напряжение, В
|
|
|
В зависимости от «модуляции», ≥
|
150 – в двухчастотном режиме модуляции «F1_2» / «F1_8»
|
|
200 – в других режимах
|
|
|
Максимальная выходная мощность, Вт
|
|
|
Ограниченная программой, ≥
|
50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом
|
|
100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом
|
|
|
Источники питания
|
|
|
Рабочий диапазон питающих напряжений, В
|
минимально допустимое напряжение 10
|
|
максимально допустимое напряжение 15
|
|
|
Автономный аккумулятор
|
«12,8 В / 8 Ач» 8 элементов LiFePO4 26700
|
|
Устройство зарядное
|
- заряжает до напряжения 14,6 В током до 10 А;
- обеспечивает генерацию одновременно с зарядкой |
|
Внешние источники питания (не входят в комплект поставки)
|
- напряжение 10...15 В, мощность ≥ 140 Вт;
- например, аккумуляторы автомобильные «12 В» |
|
Время работы («жизненный цикл»)
|
- 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт;
- 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР» |
|
при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
|
|
|
Функциональные особенности
|
|
|
Автоматическое энергосбережение в процессе генерации
|
автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания
|
|
Автоматические выключения прибора
|
при напряжении питания
|
|
при напряжении питания > 15,7 В
|
|
|
при коротком замыкании выхода в процессе автосогласования
|
|
|
через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)
|
|
|
Согласование с нагрузкой
|
автоматическое – до достижения тока в нагрузке:
- ≥ 0,1 А – всегда «по умолчанию»; - «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой |
|
ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования
|
|
|
Варианты подключения к исследуемой коммуникации
|
«контактное» подключение с «возвратом тока через землю»
|
|
«бесконтактное» подключение с применением встроенной передающей антенны «LC»
|
|
|
«бесконтактное» подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC»)
|
|
|
«бесконтактное» подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
|
|
|
Электромагнитная совместимость
|
|
|
Классификация по ГОСТ Р 51318.22-2006
|
класс А
|
|
Конструктивные параметры
|
|
|
Выходной усилитель мощности
|
технология - модифицированный CLASS D, КПД до 85%
|
|
Светодиодные индикаторы
|
отдельные светодиоды, обозначающие параметры и режимы
|
|

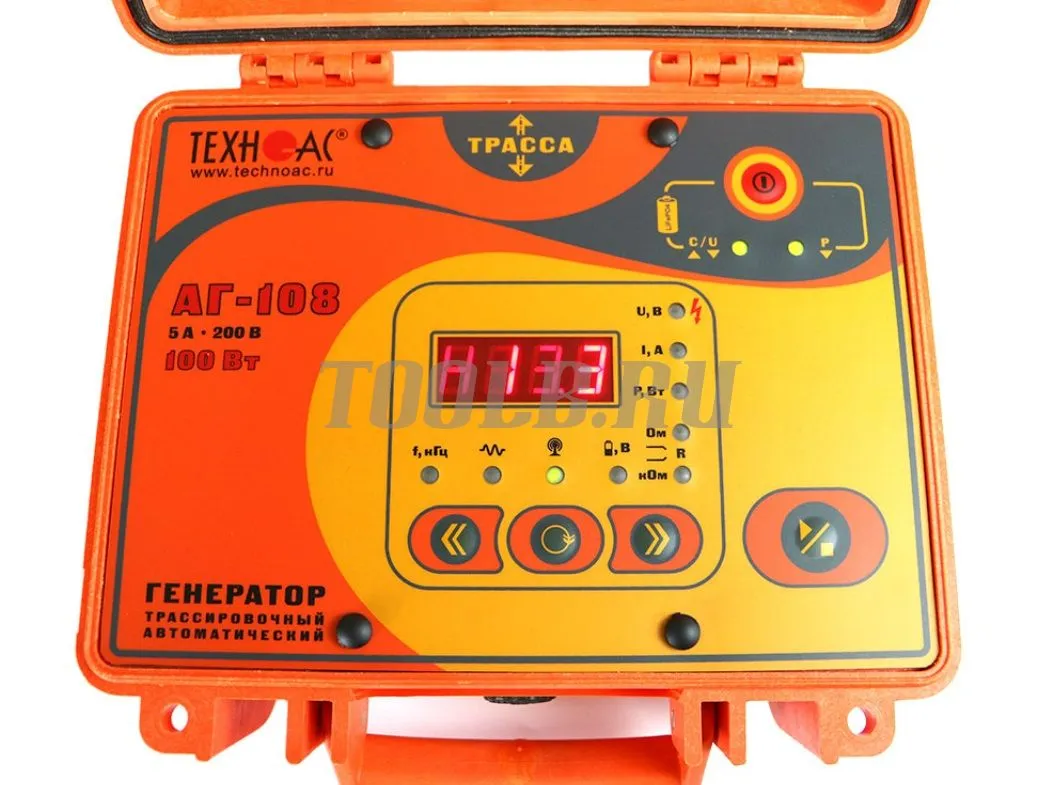

цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
|
|
|
Габаритные размеры электронного блока (кейса), не более, мм
|
250х220х120
|
|
Вес электронного блока, не более, кг
|
3,8
|
|
Условия эксплуатации
|
|
|
Допустимый диапазон температур окружающей среды при эксплуатации, °С
|
-30…+60
|
|
Степень защиты корпуса
|
IP65
|
Комплект поставки трассировочного генератора АГ-108 Техно-Ас
- Генератор трассировочный АГ-108

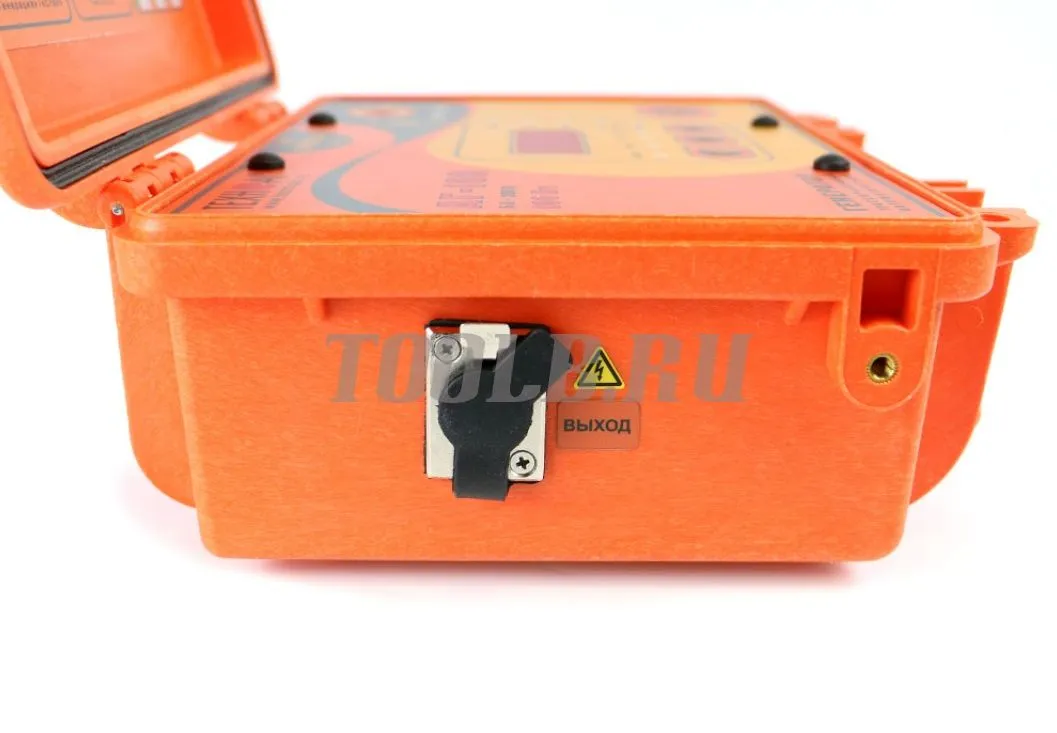

- Кабель выходной
- Кабель внешнего аккумулятора
- Штырь заземления
- Контакт магнитный
- Устройство зарядное
