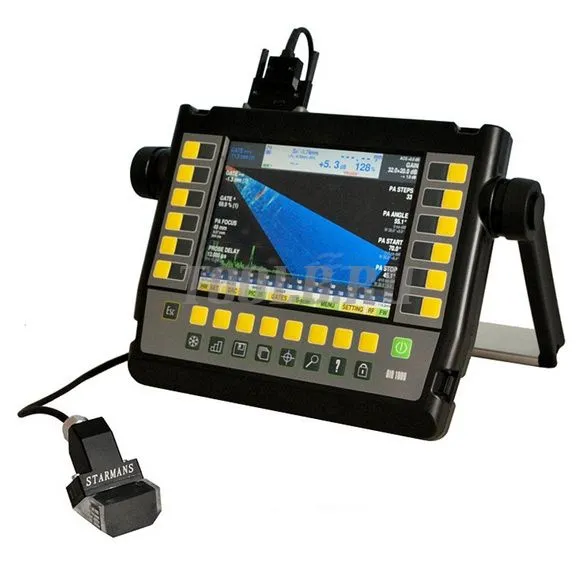

STARMANS DIO 1000 PA - ультразвуковой дефектоскоп на фазированных решетках купить по цене производителя

8(495)774-92-72
- Назад
- Телефоны
- 8(495)774-92-72
- Заказать звонок
i@toolb.ru
115551, Москва, Домодедовская улица, 20к3
Пн. – Пт.: с 9:00 до 17:00

Характеристики

Производитель

—

STARMANS

Страна производства

—

Чешская республика

Дефектоскоп

—

Ультразвуковой

Ультразвуковой дефектоскоп STARMANS DIO 1000PA – это высокочастотный ультразвуковой дефектоскоп на фазированных решетках, с возможностью подключения дифракционно-временных сканеров и бесконтактного контроля методом ЭМА.

Все описание

Наличие товара: Звоните

Заказать

Наличие товара: Звоните

Рассчитать доставку

Нашли дешевле?

Хочу в подарок

Гарантия 5 лет

Информация на сайте не является публичной офертой.

Обзор преимуществ ультразвукового дефектоскопа на фазированных решетках STARMANS DIO 1000 PA

Ультразвуковой дефектоскоп STARMANS DIO 1000PA – это высокочастотный ультразвуковой дефектоскоп на фазированных решетках, с возможностью подключения дифракционно-временных сканеров и бесконтактного контроля методом ЭМА.

Являясь флагманом в линейке ультразвуковых дефектоскопов чешской компании «STARMANS electronics», DIO 1000PA обладает всеми известными на сегодняшний день функциями современных приборов и выгодно отличается от конкурентов ценой и новаторскими решениями. Более чем 20 летний опыт разработок высокотехнологичного оборудования позволил компании STARMANS создать по настоящему мощный прибор, вобравший в себя новейшие технологии и высокое европейское качество.

Благодаря набору перечисленных качеств, УЗ дефектоскоп DIO 1000PA отличается повышенной способностью обнаружения дефектов, лучшей визуализацией проблемных участков, а также повышает эффективность контроля путем разовой настройки просмотра А-сканов под разными углами, устраняя необходимость использования нескольких призм и датчиков. Таким образом, прибор обладает всеми пользовательскими характеристиками дефектоскопа DIO 1000 SFE, с дополнительными преимуществами метода фазированных решеток.

Дефектоскоп DIO 1000PA имеет мощное программное обеспечение, интуитивное управление и высокую скорость контроля. Благодаря применению современных электронных компонентов удалось создать самый портативный прибор для применения ПЭП с фазированными решётками. Малый вес и габариты дефектоскопа DIO 1000PA дают возможность контроля объектов недоступных ранее из за громоздкости и большого веса приборов. Дефектоскоп СтармансDIO 1000 PA внесен в госреестр средств измерений и допущен к применению на территории Российской Федерации. Свидетельство о поверке дефектоскопа уже входит в стандартный комплект поставки.

Особенности дефектоскопа Starmans DIO 1000PA :

возможность подключения и контроля с применением дифракционно-временного метода;
возможность контроля с использованием электромагнитно-акустических преобразователей;
возможность контроля без применения специального геля для ультразвукового контроля;
антибликовый дисплей с 1024х768 с функцией регулировки яркости;
возможность подключения видео и фотокамеры, для съемки контролируемых объектов;
встроенная функция автоматической калибровки, упрощающая и ускоряющая настройку дефектоскопа DIO 1000 SFE;
одновременное отображение на дисплее А-скана и W-развертки
функция AUTOFREEZE
набор прикладных функций (DAC+TCG, DAC, TCG, JIS DAC, API, CSM)
поддерживает четыре строба с набором соответствующих функций для каждого
встроенный калькулятор облегчающий анализ сварных швов;
работа в режиме толщиномера;
возможность эксплуатации при температуре до -20С°
малый вес и габариты (1.3 килограмма при размерах 220х180х30мм);
время работы аккумулятора до 10 часов, в зависимости от яркости экрана
европейское качество (комплектующие и сборка Чехия ) с гарантией 2года + возможность продления до 3х лет;
русифицированное меню и вся техническая документация.
визуализация сечения исследуемого объекта (S — скан) с возможностью одновременного отображения А и S скана
изменяемый угол фокусировки датчика (нет необходимости замены датчика)
16, 32, 64, 128 каналов

Функция	Описание
Одновременное отображение нескольких сканов и разверток	интерфейс прибора позволяет визуализировать и одновременно выводить на экран несколько сканов и разверток. К примеру, одновременное отображение А и S сканов позволяет максимально быстро обнаружить дефект, определить его координаты, размеры и произвести отбраковку.
Режим профиля сварного шва	данная функция значительно расширяет возможности по определению координат и геометрии дефектов относительно контролируемого сварного шва.
Возможность визуализации	прибор имеет возможность работы в различных режимах исследования с использованием множества сканов и разверток для визуального отображения дефектов в разных плоскостях.
Создание наглядных отчетов	данная функция обеспечивает удобный вывод наглядных отчетов в нескольких форматах. В приборе реализована возможность инвертирования цветов результатов, для более наглядного представления. Имеется возможность самостоятельной конфигурации отчетов, путем редактирования файлов XML. Созданные отчеты в различных форматах (PNG, HTML, XML и т.д.) переносятся на компьютер через USB
Автоматическая калибровка преобразователя	автоматическая калибровка дефектоскопа под используемые преобразователи по стандартному образцу.
Функция калибровки наклонных преобразователей	данная функция может быть очень полезна при контроле наклонными преобразователями продольного шва на криволинейной поверхности различных объектов.
Цифровая АРД-диаграмма	данный метод определения размера дефектов основан на графическом отображении зависимости амплитуды отраженного или прошедшего сигнала от глубины залегания искусственной несплошности с учетом ее характерного размера.
ВРЧ	функция временной регулировки чувствительности необходима для выравнивания амплитуды сигнала с учетом расстояния до дефекта
Коррекция амплитуды ВРЧ	DAC-кривая, это линия соединяющая максимумы эхо-сигналов (до 20 точек) от идентичных отражателей, расположенных на различном расстоянии. Функция позволяет эффективно производить отбраковку по всей области контроля с учетом затухания сигнала в материале.

Технические характеристики ультразвукового дефектоскопа на фазированных решетках STARMANS DIO 1000 PA

Технические характеристики	STARMANS DIO 1000PA
Разъёмы для подключения преобразователей UT/PA	Lemo 00 / Molex
Режимы отображения	A, A+B-scan, A+S-scan, A+L-scan, A+C+S-scan, Weld manager, A+TOFD, A+Beam shape
Коммуникационные порты	USB, RS-232, Ethernet, Wireless Ethernet (позаказу), Bluetooth (позаказу)
Диапазон устанавливаемых скоростей ультразвука в стали	100 – 15240 м/с
Рабочие частоты UT/PA	0.5 МГц – 30 МГц 0.5 МГц – 15 МГц
Задержка	от -10 до 4800 мс
Диапазон регулировки усиления (чувствительности) ультразвукового канала	32 дБ макс. И опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ
Диапазон регулировки усиления PA канала	32+20дБ
Дискретность измерения толщины по стали	0.01 мм
Диапазон измерения толщины по стали UT/PA	1 — 29000мм / до 2000 мм
Количество элементов фазированной решетки	до 32 (в подг. 128)
Подключение TOFD преобразователей	+
Подключение ЭМА преобразователей	+
Демпфирование UT/PA	50, 57, 200, 1000 Ом / активное
Фильтры UT/PA:	Широкополосный, узкополосный или переключаемые полосовые фильтры — 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц / Широкополосный, узкополосный или переключаемые полосовые фильтры — 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц
DAC (Кривая Амплитуда-Расстояние) UT/PA	20/20 точек
Глубина (амплитуда) ВРЧ (динамический диапазон )	111 дБ (71 дБ непрерывно)
АРД — диаграмма	+
Частота повторения зондирующего импульса UT/PA	10 – 20000 Гц / 4000 Гц макс.
Количество стробов	4
Напряжение генератора UT/PA	18-189В / 18-79В (опционально 189)
Сменные призмы	+
Режим профиля сварного шва	+
Диапазон углов для поперечных волн	0-89°
Международный уровень защиты корпуса IP	—

Экран:	1024х768 пикселей, 99х130мм
Частота обновления экрана:	минимум 60 Гц
Диапазон температур эксплуатации:	-20 °C +60 °C
Питание от сети переменного тока:	100-120 В, 200-240 В, 50-60 Гц
Аккумулятор:	Литий-ионный, емкость 16Ач,
Время работы без подзарядки	не менее 10 часов (в зависимости от регулировки яркости дисплея)
Язык интерфейса	Русский
Встроенная память:	16 ГБ
Размеры:	224х188×34 мм
Масса с батареей:	1,3 кг
Гарантийный срок:	2 года с возможностью продления до 3 лет
Страна — производитель	Чешская республика

Комплект поставки ультразвукового дефектоскопа на фазированных решетках STARMANS DIO 1000 PA

Базовая комплектация:

Встроенный Li-Ion аккумулятор
Источник питания (сеть 80В-240В, 50Гц/60Гц)
2 кабеля LEMO00-LEMO00
Фазированная решетка PPA 4L16W-1610
Призма для фазированной решетки WPA 36°-1610
USB флэш диск 2GB и — USB кабель
Алюминиевый кейс для переноски
Чехол
Ремень для переноски
Ремень для кейса
Сертификат завода изготовителя
Поверка
Руководство по эксплуатации
