Сталкер 15-04 - трассоискатель
Удобный, надежный, простой в эксплуатации прибор для поиска подземных коммуникаций

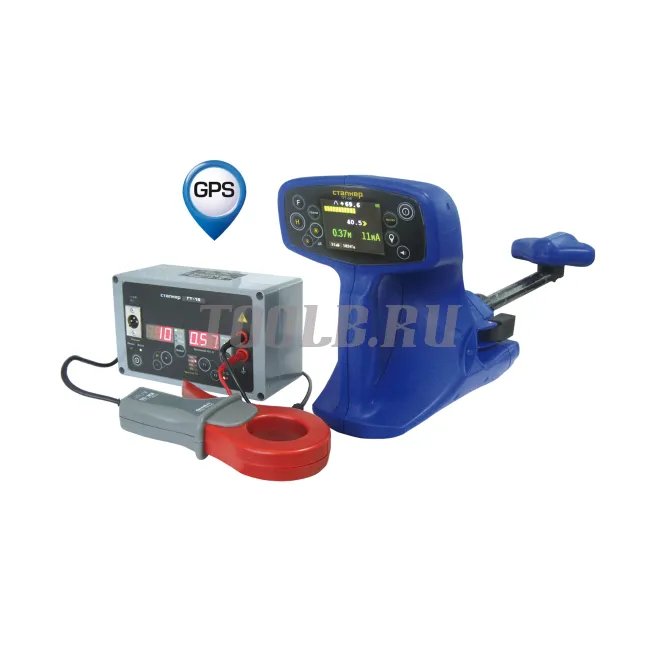

В комплект поставки «Сталкер 15-04» входит генератор ГТ-15 и приемник ПТ-04.
Обзор преимуществ трассоискателя Сталкер 15-04
Надежный и простой прибор для локализации любых токопроводящих коммуникаций с автоматической оценкой глубины, силы тока и привязкой к географическим координатам.
Прибор незаменим при обследовании участков местности перед проведением земляных работ.
В комплект поставки «Сталкер 15-04» входит генератор ГТ-15 и приемник ПТ-04.
- Общие особенности трассопоискового комплекса:
- Комплекс способен работать при температуре до -30°С.
- GPS-выноска подземных трасс с последующим наложением на карту:
- Беспроводная связь с ПК
- Функция «живой звук» позволяет оператору на слух определить тип коммуникации
- Локализация дефектов изоляции с точностью до 10 см.
- Частота 33 кГц для наведения сигнала генератора ГТ-15 с поверхности земли
- Легкий и компактный генератор ГТ-15
- Легкий, ударопрочный, брызгозащищенный корпус;
- Жидкокристаллический антибликовый дисплей с подсветкой;
- Встроенный динамик;
- Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
- Режимы поиска: острый максимум, пологий максимум, минимум;
- Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.
Приёмник без применения генератора обеспечивает на рабочих частотах:
- «50 Гц»(POWER) – обнаружение силовых кабелей под напряжением;
- «РАДИО» –поиск телефонных кабелей, а также других коммуникаций по наведенным радиоволнам в диапазоне частот от 10 кГц до 36 кГц;
- «100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
- «550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
-
«ЭФИР»- поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
|
Номинальные значения рабочих частот*, Гц
|
при работе с генератором
|
273, 526, 1024,8928, 32768
|
|
при работе без генератора
|
50, 100, 300, 550, 1450. «РАДИО»
|
|
|
Чувствительность
при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024,8928 Гц |
200 мкА к току,
протекающему на расстоянии 1 метр |
|
|
Чувствительность
при отношении сигнал шум 6 дБ на частоте 33 кГц |
10 мкА к току,
протекающему на расстоянии 1 метр |
|
|
Полоса пропускания для режима «РАДИО»
|
от 10 кГц до 36 кГц
|
|
|
Полоса пропускания для режима «эфир»
|
от 48 Гц до 14 кГц
|
|
|
Ширина полосы пропускания для режимов с рабочей частотой
50, 273, 526, 1024 и 8928 Гц, не более, Гц: - по уровню минус 3 дБ - по уровню минус 60 дБ |
9 24 |
|
|
Чувствительность по входу гнезда «ЗОНД» при отношении
сигнал-шум 6 дБ, не менее, мкВ |
10
|
|
|
Динамический диапазон входных сигналов, dB
|
120
|
|
|
Определение тока рабочей частоты в коммуникации
|
от 10 мА до 10,0 А
|
|
|
Определение глубины залегания коммуникации, м
|
От 0,10 до 6,00
|
|
|
Определение напряжения рабочей частоты по входу гнезда «ЗОНД»
|
от 100 мкВ до 1,70 В
|
|
|
Предел допускаемой погрешности определения планового
положения оси одиночной коммуникации на глубине залегания 2 м, не более, м |
± 0,1
|
|
|
Габаритные размеры, мм, не более
|
720х245х170
|
|
|
Масса, кг, не более
|
2,4
|
|
|
Диапазон рабочих температур, 0С
|
от -30 до +55
|
|
Рабочие частоты*, Гц
|
273, 1024,8928, 32768
|
|
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт
|
от 1 до10
|
|
Сила тока, потребляемая от источника постоянного тока, А
|
не более 1,8
|
|
Габаритные размеры, мм, не более
|
210x130x100
|
|
Диапазон рабочих температур, °С
|
от -30 до +55
|
|
Масса, кг, не более
|
2,5
|
•Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
•одновременная подача двух частот;
•индикация величины выходного тока;
•напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
•два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
•автоматическое согласование генератора с нагрузкой.
Комплект поставки трассоискателя Сталкер 15-12
