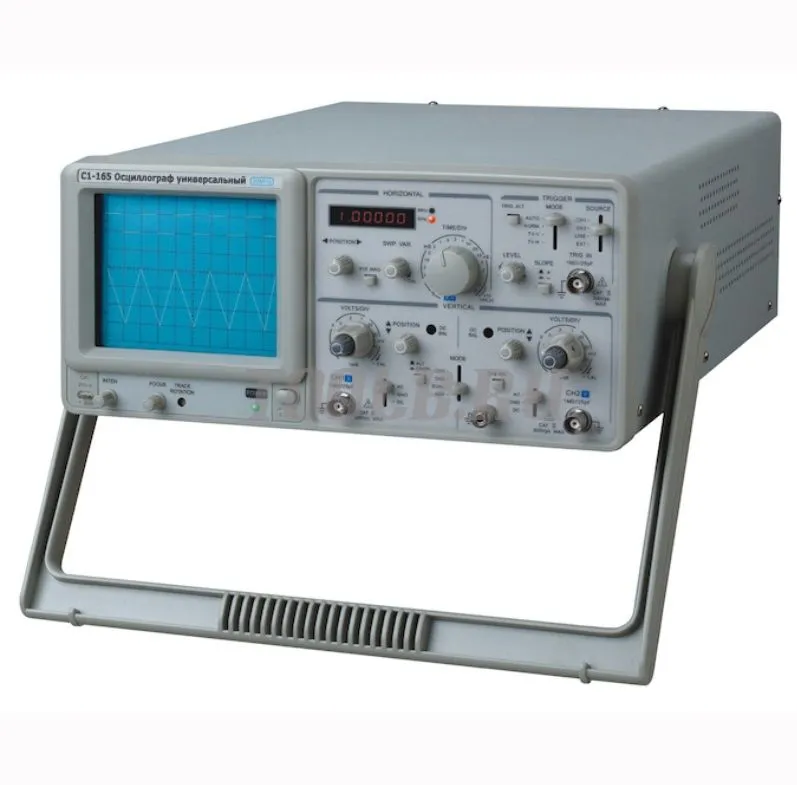

С1-165 Осциллограф универсальный 20 МГц
С1-165 является двухканальным осциллографом с полосой пропускания 20 МГц.
Обладает высокой чувствительностью и ТВ синхронизацией.
Имеется встроенный частотомер с цифровым табло на фронтальной части прибора.
Обзор преимуществ осциллографа универсального С1-165 Тетрон
- С1-165 является двухканальным осциллографом с полосой пропускания 20 МГц.
- Обладает высокой чувствительностью и ТВ синхронизацией.
- Имеется встроенный частотомер с цифровым табло на фронтальной части прибора.
- Преимуществом аналогового осциллографа С1-165 является отсутствие шумов, имеющих по своей сути цифровую природу, а именно отсутствует шум АЦП, который проявляется в виде ступенчатой осциллограммы на цифровых приборах.
- Если для вас очень важна точность в передаче формы исследуемого сигнала, тогда ваш выбор — аналоговый прибор.
Технические характеристики осциллографа универсального С1-165 Тетрон
|
Число каналов
|
2
|
|
Полоса пропускания
|
(0 … 20) МГц
|
|
Вертикальное отклонение
|
|
|
Режимы работы
|
наблюдение сигналов по каналам 1 и 2; суммы сигналов каналов 1 и 2;
каналов поочередно и прерывисто; инвертирование сигнала в канале 2; просмотр телевизионного сигнала. |
|
Коэффициент отклонения
|
1 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
|
|
с делителем 1:10
|
10 мВ/дел … 50 В/дел
|
|
основная погрешность
|
±3%
|
|
плавная регулировка коэффициента отклонения 2,5 раза
|
|
|
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе
|
300 В
|
|
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе
|
300 В
|
|
Входное активное сопротивление
|
1 МОм
|
|
с делителем 1:10
|
10 МОм
|
|
Входная емкость
|
25 пФ
|
|
с делителем 1:10
|
20 пФ
|
|
Коэффициент развязки между каналами
|
|
|
в диапазоне частот до 7 МГц
|
10 000
|
|
в диапазоне частот до 20 МГц
|
5 000
|
|
Горизонтальное отклонение
|
|
|
Коэффициент развертки
|
0,2 мкс/дел … 200 мкс/дел (ступенчато соответственно ряду чисел 1, 2, 5)
|
|
увеличение коэффициента развертки от калиброванного значения
|
2,5 раза (плавно)
|
|
основная погрешность
|
±3%
|
|
погрешность при использовании растяжки
|
±5%
|
|
Растяжка развертки
|
10 раз
|
|
Режим работы развертки
|
автоколебательный, ждущий, ТВ-кадр,ТВ-строка, блокировка уровня запуска.
|
|
Синхронизация
|
|
|
Виды синхронизации
|
сигналом канала 1, сигналом канала 2, от сети, от внешнего источника.
|
|
Диапазон частот
|
20 Гц … 20 МГц
|
|
Амплитуда внешней синхронизации
|
(0,2 … 10) В
|
|
Нестабильность синхронизации
|
0,1 дел
|
|
Общие характеристики
|
|
|
Встроенный калибратор выдает импульсы прямоугольной формы (меандр)
|
|
|
амплитуда
|
2 В
|
|
погрешность
|
±2%
|
|
частота
|
1 кГц
|
|
погрешность
|
±2%
|
|
Размер экрана ЭЛТ
|
80×100 мм (8×10 делений)
|
|
Ширина линии луча
|
0,8 мм
|
|
Электропитание
|
|
|
от сети переменного тока
|
220 В, 50 (60) Гц
|
|
потребляемая мощность
|
55 В-А
|
|
Условия эксплуатации
|
|
|
температура окружающей среды
|
(+5 … +40)oС
|
|
относительная влажность при температуре +25oС
|
85%
|
|
Время непрерывной работы в рабочих условиях
|
8 ч
|
|
Габаритные размеры 3
|
60 × 145 × 440 мм
|
|
Масса
|
7,2 кг (в упаковке 8,8 кг)
|
|
Дополнительные функции
|
|
|
Частотомер
|
|
|
Диапазон частот
|
20 Гц … 20 МГц
|
|
Пределы допускаемого значения погрешности
|
|
|
в диапазоне частот от 20 Гц до 1 кГц
|
±1,0 Гц
|
|
в диапазоне частот от 1 кГц до 20 МГц
|
±0,1%
|
Комплект поставки осциллографа универсального С1-165 Тетрон
- Осциллограф - 1 штука
- Шнур сетевой - 1 штука
- Пробник-делитель - 2 штуки
- Руководство по эксплуатации - 1 штука
