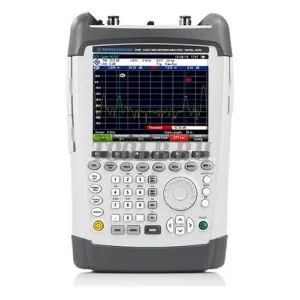

Rohde & Schwarz R&S ZVH8 - анализатор кабелей и антенн
Диапазон частот - от 100 кГц до 8 ГГц;
Динамический диапазон - 100 дБ;
Опция измерения мощности.
- Исполнение№ заказа
- Анализатор кабелей и антенн R&S®ZVH4
100 kHz to 3.6 GHz1309.6800.24 - Анализатор кабелей и антенн R&S®ZVH8
100 KHz to 8 GHz1309.6800.28
Обзор преимуществ анализатора кабелей и антенн Rohde & Schwarz R&S ZVH8
Анализатор кабелей и антенн R&S®ZVH представляет собой прочный портативный прибор, предназначенный для работы в полевых условиях. Малая масса и простота эксплуатации делают этот прибор незаменимым для каждого, кому необходим предназначенный для работы вне помещения инструмент для монтажа и обслуживания антенных систем.
- Диапазон частот от 100 кГц до 3,6 ГГц или 8 ГГц
- 100 дБ (тип. зн.) динамический диапазон измерений развязки (изоляции) фильтров и антенн
- Встроенный источник постоянного тока (смещение) для активных компонентов, таких как усилители
- Опция измерения мощности
- Сохранение результатов измерений на карте памяти SD или флэш-накопителе USB
- Определяемые пользователем испытательные последовательности (с помощью мастера настройки) обеспечивают удобство эксплуатации
- Легкозаменяемая литий-ионная батарея обеспечивает до 4,5 ч работы
- Прочный, брызгозащищенный корпус для работы в сложных полевых условиях
- Малый вес (3 кг с батареей) и удобные функциональные клавиши обеспечивают удобство эксплуатации
Анализатор кабелей и антенн R&S®ZVH представляет собой прочный портативный прибор, предназначенный для работы в полевых условиях. Малая масса и простота эксплуатации делают этот прибор незаменимым для каждого, кому необходим предназначенный для работы вне помещения инструмент для монтажа и обслуживания антенных систем.
Две модели в базовом исполнении обеспечивают измерения коэффициента отражения, расстояния до места повреждения и однопортовые измерения потерь в кабеле в диапазоне частот от 100 кГц до 3,6 ГГц (ZVH4) или 8 ГГц (ZVH8). Дополнительно на приборы могут быть установлены программные опции, поддерживающие измерения мощности с датчиками мощности серии FSH или NRP (через USB интерфейс), измерения коэффициента передачи, дистанционное управление через интерфейсы LAN и USB, в перспективе анализ спектра сигналов и векторный анализ цепей.
Монтаж и обслуживание антенных систем
- Измерения расстояния до места повреждения
- Однопортовые измерения потерь в кабеле
- Измерения параметров отражения
- Измерения параметров передачи
- Встроенный источник постоянного смещения
- Измерения поглощаемой мощности
- Направленные измерения мощности
- Определение положения с помощью приемника GPS
Удобство в работе
- Создание протоколов результатов измерений за несколько шагов с помощью мастера измерений R&S®ZVH wizard
- Таблицы каналов для установки частот
- Оптимальное считывание результатов измерений в любых положениях
- Мультиязычная поддержка
- Легкодоступные, хорошо защищенные разъемы
Документирование и дистанционное управление
- R&S®ZVHView — программное обеспечение для документирования результатов измерений
- Дистанционное управление через интерфейсы LAN или USB
Векторный анализ цепей (опция ZVH-K42)
- Измерения модуля и фазы всех S-параметров четырехполюсного устройства;
- Измерения электрической длины и ГВЗ;
- Поддержка калибровочных наборов ZV-Z121 и ZV-Z132, а так же пользо
Технические характеристики анализатора кабелей и антенн Rohde & Schwarz R&S ZVH8
|
|
|
R&S®ZVH4 |
R&S®ZVH8 |
|---|---|---|---|
|
Диапазон частот |
|
От 100 кГц до 3,6 ГГц |
От 100 кГц до 8 ГГц |
|
Выходная мощность (порт 1, порт 2) |
|
от 0 дБмВт до - 40 дБмВт (номинал), шаг 1 дБ |
|
|
Максимально допустимый уровень паразитного сигнала на входе |
|
+17 дБмВт (номинал) |
|
|
Число точек |
|
631 |
|
|
Измерения расстояния до места повреждения (DTF — Distance-to-fault) |
|||
|
Режимы отображения |
|
Обратные потери (дБ), КСВН |
|
|
Разрешение в метрах |
|
(1,58 × коэффициент замедления/полоса обзора) |
|
|
Отображаемый диапазон измерения расстояния |
|
от 3 м до 1500 м |
|
|
Измерения параметров отражения |
|||
|
Направленность |
от 100 кГц до 3 ГГц (номинал) |
> 43 дБ (номинал) |
> 43 дБ (номинал) |
|
|
от 3 ГГц до 3,6 ГГц |
> 37 дБ (номинал) |
> 37 дБ (номинал) |
|
|
от 3,6 ГГц до 6 ГГц |
– |
> 37 дБ (номинал) |
|
|
От 6 ГГц до 8 ГГц |
– |
> 31 дБ (номинал) |
|
Режимы отображения |
|
Обратные потери (дБ), КСВН, потери в кабеле при однопортновом измерении |
|
|
Измерения параметров передачи (R&S®ZVH-K39) |
|||
|
Динамический диапазон (S21) |
от 100 кГц до 300 кГц |
> 50 дБ (номинал) |
> 50 дБ (номинал) |
|
|
от 300 кГц до 2,5 ГГц |
> 80 дБ, тип. 100 дБ |
> 80 дБ, тип. 100 дБ |
|
|
от 2,5 ГГц до 3,6 ГГц |
> 70 дБ, тип. 90 дБ |
> 70 дБ, тип. 90 дБ |
|
|
от 3,6 ГГц до 6 ГГц |
– |
> 70 дБ, тип. 90 дБ |
|
|
От 6 ГГц до 8 ГГц |
– |
> 50 дБ (номинал) |
|
Режимы отображения |
|
амплитуда в дБ (потери, усиление) |
|
|
Источник питания постоянного тока (пост. смещение, порт 1 и порт 2) |
|||
|
Диапазон напряжений |
внутренний источник напряжения |
от +12 В до +32 В, шаг 1 В |
|
|
Максимальная выходная мощность |
|
4 Вт (батарея), 10 Вт (сеть электропитания) |
|
|
Максимальный ток |
|
500 мА |
|
|
Максимальное напряжение |
внешний источник напряжения |
50 В |
|
|
Максимальный ток |
|
600 мА |
|
