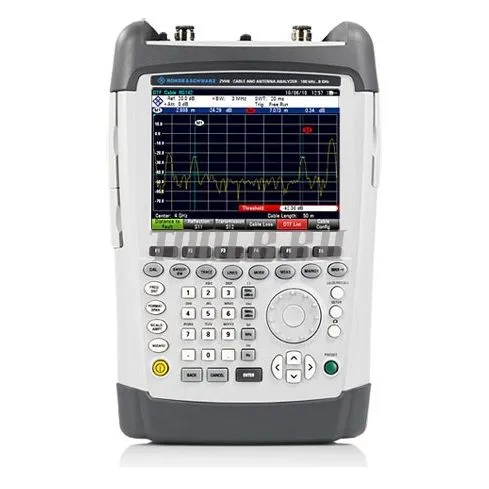

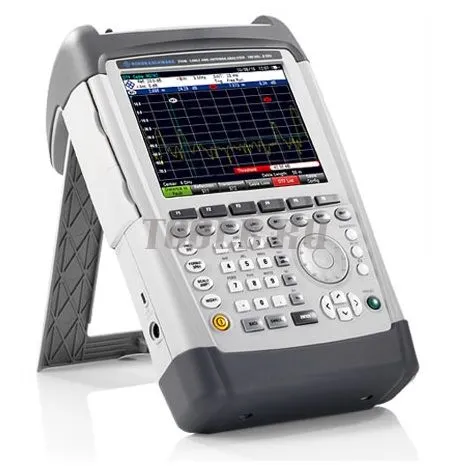

Rohde & Schwarz R&S ZVH4 - анализатор кабелей и антенн купить по цене производителя

Характеристики

Производитель

—

Rohde & Schwarz

Страна производства

—

Германия

Диапазон частот - от 100 кГц до 3,6 ГГц;
Динамический диапазон - 100 дБ;
Опция измерения мощности.

Все описание

Заказать

Наличие товара: Звоните

Рассчитать доставку

Нашли дешевле?

Хочу в подарок

Гарантия 5 лет

Информация на сайте не является публичной офертой.

Исполнение№ заказа
Анализатор кабелей и антенн R&S®ZVH4
100 kHz to 3.6 GHz1309.6800.24
Анализатор кабелей и антенн R&S®ZVH8
100 KHz to 8 GHz1309.6800.28

Обзор преимуществ анализатора кабелей и антенн Rohde & Schwarz R&S ZVH4

Анализатор кабелей и антенн R&S®ZVH представляет собой прочный портативный прибор, предназначенный для работы в полевых условиях. Малая масса и простота эксплуатации делают этот прибор незаменимым для каждого, кому необходим предназначенный для работы вне помещения инструмент для монтажа и обслуживания антенных систем.

Диапазон частот от 100 кГц до 3,6 ГГц или 8 ГГц
100 дБ (тип. зн.) динамический диапазон измерений развязки (изоляции) фильтров и антенн
Встроенный источник постоянного тока (смещение) для активных компонентов, таких как усилители
Опция измерения мощности
Сохранение результатов измерений на карте памяти SD или флэш-накопителе USB
Определяемые пользователем испытательные последовательности (с помощью мастера настройки) обеспечивают удобство эксплуатации
Легкозаменяемая литий-ионная батарея обеспечивает до 4,5 ч работы
Прочный, брызгозащищенный корпус для работы в сложных полевых условиях
Малый вес (3 кг с батареей) и удобные функциональные клавиши обеспечивают удобство эксплуатации

Анализатор кабелей и антенн R&S®ZVH представляет собой прочный портативный прибор, предназначенный для работы в полевых условиях. Малая масса и простота эксплуатации делают этот прибор незаменимым для каждого, кому необходим предназначенный для работы вне помещения инструмент для монтажа и обслуживания антенных систем.
Две модели в базовом исполнении обеспечивают измерения коэффициента отражения, расстояния до места повреждения и однопортовые измерения потерь в кабеле в диапазоне частот от 100 кГц до 3,6 ГГц (ZVH4) или 8 ГГц (ZVH8). Дополнительно на приборы могут быть установлены программные опции, поддерживающие измерения мощности с датчиками мощности серии FSH или NRP (через USB интерфейс), измерения коэффициента передачи, дистанционное управление через интерфейсы LAN и USB, в перспективе анализ спектра сигналов и векторный анализ цепей.

Монтаж и обслуживание антенных систем

Измерения расстояния до места повреждения
Однопортовые измерения потерь в кабеле
Измерения параметров отражения
Измерения параметров передачи
Встроенный источник постоянного смещения
Измерения поглощаемой мощности
Направленные измерения мощности
Определение положения с помощью приемника GPS

Удобство в работе

Создание протоколов результатов измерений за несколько шагов с помощью мастера измерений R&S®ZVH wizard
Таблицы каналов для установки частот
Оптимальное считывание результатов измерений в любых положениях
Мультиязычная поддержка
Легкодоступные, хорошо защищенные разъемы

Документирование и дистанционное управление

R&S®ZVHView — программное обеспечение для документирования результатов измерений
Дистанционное управление через интерфейсы LAN или USB

Векторный анализ цепей (опция ZVH-K42)

Измерения модуля и фазы всех S-параметров четырехполюсного устройства;
Измерения электрической длины и ГВЗ;
Поддержка калибровочных наборов ZV-Z121 и ZV-Z132, а так же пользо

Технические характеристики анализатора кабелей и антенн Rohde & Schwarz R&S ZVH4

R&S®ZVH4

R&S®ZVH8

Диапазон частот

От 100 кГц до 3,6 ГГц

От 100 кГц до 8 ГГц

Выходная мощность (порт 1, порт 2)

от 0 дБмВт до - 40 дБмВт (номинал), шаг 1 дБ

Максимально допустимый уровень паразитного сигнала на входе

+17 дБмВт (номинал)

Число точек

631

Измерения расстояния до места повреждения (DTF — Distance-to-fault)

Режимы отображения

Обратные потери (дБ), КСВН

Разрешение в метрах

(1,58 × коэффициент замедления/полоса обзора)

Отображаемый диапазон измерения расстояния

от 3 м до 1500 м

Измерения параметров отражения

Направленность

от 100 кГц до 3 ГГц (номинал)

> 43 дБ (номинал)

от 3 ГГц до 3,6 ГГц

> 37 дБ (номинал)

от 3,6 ГГц до 6 ГГц

–

> 37 дБ (номинал)

От 6 ГГц до 8 ГГц

–

> 31 дБ (номинал)

Режимы отображения

Обратные потери (дБ), КСВН, потери в кабеле при однопортновом измерении

Измерения параметров передачи (R&S®ZVH-K39)

Динамический диапазон (S21)

от 100 кГц до 300 кГц

> 50 дБ (номинал)

от 300 кГц до 2,5 ГГц

> 80 дБ, тип. 100 дБ

от 2,5 ГГц до 3,6 ГГц

> 70 дБ, тип. 90 дБ

от 3,6 ГГц до 6 ГГц

–

> 70 дБ, тип. 90 дБ

От 6 ГГц до 8 ГГц

–

> 50 дБ (номинал)

Режимы отображения

амплитуда в дБ (потери, усиление)

Источник питания постоянного тока (пост. смещение, порт 1 и порт 2)

Диапазон напряжений

внутренний источник напряжения

от +12 В до +32 В, шаг 1 В

Максимальная выходная мощность

4 Вт (батарея), 10 Вт (сеть электропитания)

Максимальный ток

500 мА

Максимальное напряжение

внешний источник напряжения

50 В

Максимальный ток

600 мА
