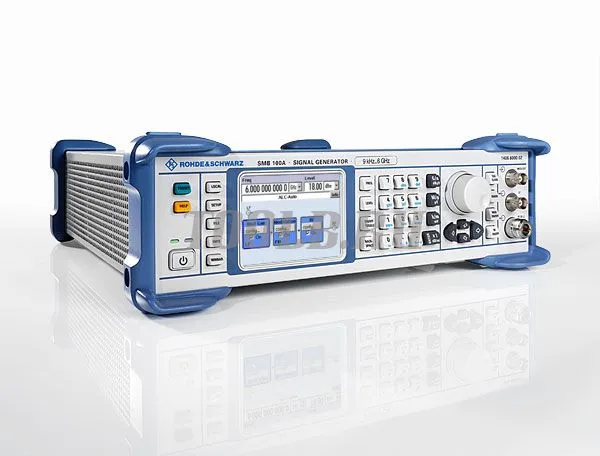

Rohde & Schwarz R&S®SMB100A - генератор сигналов

Характеристики

Производитель

—

Rohde & Schwarz

Страна производства

—

Германия

Диапазон частот - 9 кГц – 40 ГГц;
Максимальное значение выходного уровня - 1 МГц – 6 ГГц;
Нестабильность уровня - 200 МГц – 3 ГГц.

Все описание

Наличие товара: Звоните

Заказать

Наличие товара: Звоните

Рассчитать доставку

Нашли дешевле?

Хочу в подарок

Гарантия 5 лет

Информация на сайте не является публичной офертой.

Обзор преимуществ генератора сигналов Rohde & Schwarz R&S®SMB100A

Технические характеристики аналогового генератора сигналов R&S®SMB100A диктуют новые стандарты для генераторов среднего класса, особенно это касается высокой выходной мощности генератора и чистоты сигнала.
Широкий частотный диапазон прибора от 9 кГц до 40 ГГц перекрывает потребности большинства важнейших радиочастотных приложений. Помимо синусоидальных сигналов он генерирует также наиболее распространенные аналоговые сигналы с АМ и ЧМ/ФМ, и может использоваться для формирования импульсных сигналов.

Низкий фазовый шум SSB: ном. -128 дБн/Гц (отстройка от несущей 20 кГц, частота несущей 1 ГГц), ном. -108 дБн/Гц (отстройка от несущей 10 кГц, частота 10 ГГц)
Очень низкий фазовый шум SSB даже на малых частотах (вместо преобразователя частоты используется новый синтезатор DDS с диапазоном от 9 кГц до 23,4375 МГц)
Поддержка всех основных типов аналоговой модуляции: АМ, ЧМ/ФМ и импульсной модуляции
Высокая выходная мощность до +25 дБмВт компенсирует 10 потери уровня на пути к исследуемому устройству

Высокая выходная мощность как стандарт

Выходная мощность, при которой обеспечивается соблюдение характеристик, превышает +18 дБм в широком диапазоне частот 1 МГц – 12,75 ГГц
Типовой максимальный уровень составляет +25 дБм (с превышением номинального уровня) по всему диапазону частот вплоть до 12,75 ГГц

Измеренная зависимость максимальной выходной мощности от частоты

Наилучшее качество сигнала в среднем диапазоне

Низкий фазовый шум в режиме SSB-модуляции (типовое значение): -128 дБн [здесь и далее "н" означает "ниже уровня несущей"] (смещение несущей 20 кГц, частота несущей 1 ГГц, ширина полосы измерения 1 Гц)
Очень низкий фазовый шум в режиме SSB-модуляции даже на низких выходных частотах (вместо преобразователя с понижением частоты использован новый синтезатор сигнала DDS-типа от 9 кГц до 23,4375 МГц)
Подавление негармонических составляющих (типовое значение): -85 дБн (смещение несущей >10 кГц, частота несущей
Низкий уровень широкополосного шума (типовое значение): -152 дБн (смещение несущей >10 МГц, частота несущей 1 ГГц, уровень >5 дБм)
Уровень гармоник (типовое значение): -30 дБн на максимальной выходной мощности, при которой обеспечивается соблюдение характеристик, равной +18 дБм

Типовой фазовый шум в режиме SSB-модуляции с внутренним термостатированным кварцевым генератором (опция R&S® SMB-B1)

Зависимость типового фазового шума в режиме SBB-модуляции от частоты с внутренним

Измеренная зависимость уровня гармоник при +18 дБм от частоты

Обслуживание на месте эксплуатации

Гибкость конструкции позволяет обслуживать устройство на месте эксплуатации или силами сервисного центра компании Rohde & Schwarz
Простота и понятность конструкции (устройство состоит всего из 4 заменяемых модулей) обеспечивает малое время ремонта
Калиброванные сменные модули делают полную калибровку и подстройку ненужными
Встроенная функция самотестирования модулей упрощает процесс поиска и устранения неисправностей
Возможность проверки точности установки уровней и автоматической коррекции уровней при подключении датчика мощности семейства NRP (доступен с апреля 2008 г.)

Технические характеристики генератора сигналов Rohde & Schwarz R&S®SMB100A

Частота
Диапазон частот	R&S^®SMB-B101	9 кГц – 1,1 ГГц
	R&S^®SMB-B102	9 кГц – 2,2 ГГц
	R&S^®SMB-B103	9 кГц – 3,2 ГГц
	R&S^®SMB-B106	9 кГц – 6 ГГц
	R&S^®SMB-B112	100 кГц – 12,75 ГГц
	R&S^®SMB-B112L	100 кГц – 12,75 ГГц
	R&S^®SMB-B120	100 кГц – 20 ГГц
	R&S^®SMB-B120L	100 кГц – 20 ГГц
	R&S^®SMB-B140	100 кГц – 40 ГГц
	R&S^®SMB-B140L	100 кГц – 40 ГГц
Время установки	Режим SCPI Режим списка
Уровень
Максимальная выходная мощность	f = 1 МГц – 6 ГГц	>+18 дБм До +25 дБм в режиме превышения номинального уровня
Нестабильность уровня	f = 200 МГц – 3 ГГц
Время установки	Режим SCPI Режим списка
Подпитка	f = 1 МГц – 1 ГГц f = 1 ГГц – 2 ГГц f = 2 ГГц – 6 ГГц	50 Вт / 50 В 25 Вт / 50 В 10 Вт / 50 В
Спектральная чистота
Гармонические составляющие	Уровень ≤ 8 дБм, f > 1 МГц
Негармонические составляющие	Смещение несущей > 10 кГц, f ≤ 1500 МГц
Фазовый шум в режиме SSB-модуляции	f = 1 ГГц Смещение несущей = 20 кГц Ширина полосы измерения = 1 Гц
Широкополосный шум	Уровень > 5 дБм Смещение несущей > 10 кГц Ширина полосы измерения = 1 Гц
Поддерживаемые режимы модуляции
АМ, ЧМ, ФМ		Стандартная конфигурация
Импульсная	Требуется опция: SMB-K21 или SMB-K22	Подавление в паузе >80 дБ Фронт/Срез
Максимальная девиация в режиме ЧМ	f > 3 ГГц	16 МГц
Максимальная девиация в режиме ФМ	f > 3 ГГц	160 рад
Импульсная модуляция		Опция (импульсный модулятор R&S^®SMB-K22)
Длительность фронта/среза
Минимальная ширина импульса	При использовании генератора импульсов R&S^®SMB-K23 (опция)	20 нс
Отношение уровней в состояниях "Вкл/выкл"		> 80 дБ
Возможности подключения
Дистанционное управление		Шина IEC/IEEE Ethernet (TCP/IP) USB
Подключение периферийных устройств		USB

Комплект поставки генератора сигналов Rohde & Schwarz R&S®SMB100A

Наименование

Тип устройства

Код заказа

Генератор сигналов¹⁾

R&S®SMB100A

1406.6000.02

Аппаратные опции

Термостатированный кварцевый генератор опорной частоты

R&S®SMB-B1

1407.3005.02

Термостатированный кварцевый генератор с пониженной нестабильностью

R&S®SMB-B1H

1407.3070.02

ЧМ стерео модулятор / RDS
(для R&S®SMB-B101/102/103/106)

R&S®SMB-B5

1407.3205.02

ВЧ тракт, от 9 кГц до 1,1 ГГц

R&S®SMB-B101

1407.2509.02

ВЧ тракт, от 9 кГц до 2,2 ГГц

R&S®SMB-B102

1407.2609.02

ВЧ тракт, от 9 кГц до 3,2 ГГц

R&S®SMB-B103

1407.2709.02

ВЧ тракт, от 9 кГц до 6 ГГц

R&S®SMB-B106

1407.2909.02
